機能性・熱回収・制御性を融合した快適空調

空冷HP式+冷温水式 個別分散空調システム

ワイズエクセル

「空冷HPと冷温水を組み合わせて」潜顕一括処理空調システムを構築

潜顕一括処理空調「ワイズエクセル」は、空冷HP式熱回収外調機・ハイブリッド加湿・高性能ファンコイル・環境エアビームで構成する個別分散空調システムです。
通常の温調に加えて、除湿、加湿、新鮮空気、放射整流、照明、音響などをシステム化し、知的環境・快適空間を省エネ、省コストで具現化します。
この新しい空調方式は、空冷HP式の機能性と熱回収性、冷温水の制御性の良さを組合せたもので
冷温水チラー設備や水配管が半減され、空冷式の冷媒配管も不要となる省コストシステムです。

用途
オフィス、病院、ホテル、学校、生産設備、医療設備、研究施設

製品の概要

システム構成図

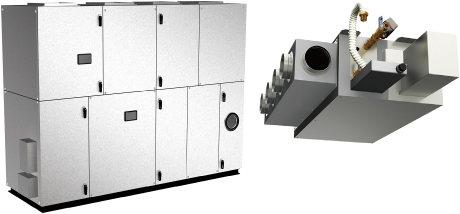

空冷HP式熱回収外調機ワイズ型

空冷HP式熱回収外調機は室内排気の熱回収をしながら外気の一次処理を行なうため、冬期デフロスト(※)や夏期オーバーヒートがありません。
また、冬期だけでなく、春や秋といった中間期にも確実に加湿を行なうため、気化式と蒸気式を併用したハイブリッド加湿を搭載して、変化の激しい外気を確実に制御してから温調用の高性能FCUへ新鮮外気を供給します。
室内の二酸化炭素濃度を計測して導入外気量を最適化するCO2制御にも対応し、省エネ効果を高めます。
(※ 使用条件により着霜する場合もあります)

冷温水式高性能ファンコイルα

空冷HP式熱回収外調機で一次処理した新鮮外気は室温調整用に分散配置された冷温水式高性能ファンコイルへ供給します。
高性能ファンコイルは供給された外気と室内還気を混合して13℃過冷却除湿し、冷房や新鮮空気が必要なエリアの空調を行ないます。
楕円管熱交換器6列を搭載し、DCファンモータ・電動二方弁・ドレンアップポンプなどを標準装備するなど、現場作業軽減にも貢献します。

ハイブリッド加湿

熱回収外調機ワイズ型の加湿は水と蒸気のハイブリッドで行います。
ハイブリッド加湿は気化式の不足分を蒸気加湿で補い、省エネ性を考慮しながら、適切に湿度をコントロールします。建築物衛生法、東京都保健局基準に適合し、インフルエンザ対策も万全です。
また中間期の加湿暖房や外気冷房時の低温加湿が可能です。

全空気式 放射整流ユニット「環境エアビーム」

全空気式放射整流ユニット「環境エアビーム」で温度ムラのない心地よい空間をつくります。冷房時は空調機からの冷風と室内空気を誘引混合し、体にやさしい温度でゆっくりと吹出します。この整流効果と蓄熱放射フィンからの熱放射により、室内全体を包み込むように冷房します。不快な冷風に悩まされることはありません。

暖房時も同じように空調機からの温風と室内空気を誘引混合し、快適な温度でゆっくりと吹出します。整流効果と天井全体からの熱放射により、風を感じることなく足もとまでムラなく暖かい快適環境をつくります。

空調・照明一体化により照明工事を省力化。
LED基板の放熱はエアビームの誘引効果で冷却。
徹底した熱の有効活用と長寿命化を図ります。
BACnet 接続で中央システムとの連携も可能です。

  • 病院透析室

  • 大学図書館

  • 教室

型番別詳細  ※画像をクリックで詳細が開きます

  • 1.23~8.37Kw

    高性能ファンコイルユニット-α HSZ-a

  • 1,500~5,000m3/h

    空冷HP式熱回収外調機 ARV-YZ型
