平成25年度省エネ大賞受賞空調システム

冷温水式 個別分散空調システム

みずエクセル

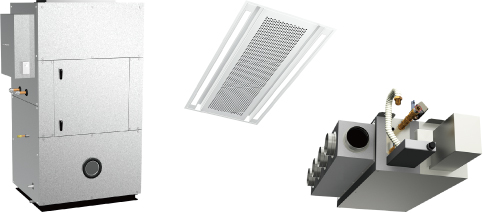

外調機+室内空調機「みずエクセル」

潜顕分離空調「みずエクセル」は、外調機と室内機に分離して空調を行ないます。熱搬送の設計基準温度を見直すと共に、ハイブリッド加湿などを具備した最高省エネ仕様となっております。加えてCO2制御や外還気等換制御などの省エネ制御により、単独でも空調運転ができます。室内機はピーク時のみ必要に応じて16℃吹出運転するので省エネ効果を高めます。外調機と室内空調機を分離設置するメリットを活かし、最高レベルの省エネ性能を発揮します。

用途
オフィス、学校、病院、ホテル、図書館、大店舗

潜顕分離/外調機と室内空調機の2ウェイ運転で省エネ「みずエクセル」

  • 冷水温度 10
  • 水温度差 10 K
  • 吹出温度 13 /16℃
  • ハイブリッド
    加湿
  • 放射整流
  • 高機能
    空調制御
  • ※空調設備一次エネルギー消費量 450 MJ/㎡・年

※平成28年度国土交通省告示第265号
全空調消費電力東京条件1173MJ/㎡、3374h・年比 目標値

製品の概要

みずエクセル システム構成図

外調機と室内空調機に分離して2ウェイで空調を行います。
外調機は冷房ピーク時水温10℃、大温度差10℃、吹き出し13℃で、少水量による配管細径化、過冷却による除湿効果が得られ、単独運転が可能です。室内空調機はピーク時のみ必要に応じて16℃吹出で運転します。省エネ性は抜群で気温差の拡大にも対応可能です。
結露防止効果のある誘引エアビームに接続し、放射整流空調による最上級の室内環境を実現します。

省エネ運転例

中温熱媒、大温度差、低音送風、外気冷房などで省エネ対応します。

季節・時期 冷房時 暖房時
蒸気加湿 気化式加湿
1 ピーク期 外調機 10℃・10K・13℃ 40℃・10K・35℃ 45℃・10K・40℃
室内機 10℃・10K・16℃ 40℃・10K・34℃ 45℃・10K・39℃
2 中間期 外調機 10℃・10K・16℃
外還気等換制御
35℃・10K・29℃
外還気等換制御
40℃・10K・35℃
外還気等換制御
室内機 停止 停止 停止
3 端境期 外調機 外気冷房 蒸気加湿暖房 35℃・10K・29℃
室内機 停止 停止 停止
4 冬期冷房時 外調機 外気冷房
外気冷房加湿13℃
室内機

ハイブリッド加湿

積層形高性能外調機の加湿は水と蒸気のハイブリッドで行います。 ハイブリッド加湿は気化式の不足分を蒸気加湿で補い、省エネ性を考慮しながら、適切に湿度をコントロールします。建築物衛生法、東京都保健局基準に適合し、インフルエンザ対策も万全です。
 また中間期の加湿暖房や外気冷房時の低温加湿が可能です。

エクセル式混合チャンバ

高性能外調機をエクセル混合チャンバ内に設置し、天井チャンバ方式で上部より外気、還気を比例導入します。
天井内通風により天井面逆放射を防止します。
エクセル式混合チャンバは断熱パネルを用い、できるだけ気密性を保持してください。通路側よりメンテナンスが可能です。

高機能空調制御

省エネ空調に対応した業界最高レベルの空調制御盤を外調機・空調機に標準装着し、省コストも同時に実現しています。
専用Gateway の採用によりBACnet に接続。中央監視システムと連携し、空調機の運転、設定変更、点検まで多彩なオブジェクトに対応できます。
BEMS「見える化」監視盤の採用で空調制御に関わる多彩な分析表示と、照明、コンセントなどトータルな省エネ管理が身近になります。
携帯端末やPCからリアルタイムに遠隔操作できる制御システムです。

  • BACnetGateway

  • BEMS(見える化)対応可能

  • 空調制御装置組込

環境エアビーム

全空気式放射整流ユニット「環境エアビーム」で温度ムラのない心地よい空間をつくります。冷房時は空調機からの冷風と室内空気を誘引混合し、体にやさしい温度でゆっくりと吹出します。この整流効果と蓄熱放射フィンからの熱放射により、室内全体を包み込むように冷房します。不快な冷風に悩まされることはありません。
暖房時も同じように空調機からの温風と室内空気を誘引混合し、快適な温度でゆっくりと吹出します。整流効果と天井全体からの熱放射により、風を感じることなく足もとまでムラなく暖かい快適環境をつくります。

空調・照明一体化により照明工事を省力化。
LED基板の放熱はエアビームの誘引効果で冷却。
徹底した熱の有効活用と長寿命化を図ります。
BACnet 接続で中央システムとの連携も可能です。

音響スピーカーやイオン・オゾン発生器を組み込んで、スマートで快適な室内環境を形成します。

  • 病院透析室

  • 大学図書館

  • 教室

型番別詳細  ※画像をクリックで詳細が開きます

  • 冷房能力(全熱)1.23~5.24Kw

    「みずエクセル」高性能ファンコイルユニット HSZ-a

  • 風量:800~5,400m3/h

    「みずエクセル」潜顕分離処理方式 高性能外調機 積層形 SPV-OAE/OAW/OAS
