システム製品 端末分散空調システム「みずエクセルα(アルファ)」

冷温水式高性能エアハン 空冷直膨式高性能エアハン

必要な場所に必要最少エネルギーを供給
その場で空気を調和します

端末分散空調システム「みずエクセルα」は、
高度な“空気調和機能”を装備した高性能FCU(天埋ターミナル形α2/α3及び天埋形α)をユーザー直近に分散して配置し、
負荷に応じて「その場で」個別運転を行います。
分散配置により、必要なとき、必要最小限のエネルギーのみ使用
方位や人員密度の違いによる不快感をJUST IN TIMEで解消し、最上質空間を創造します。

用途
オフィス、病院、ホテル、学校

端末分散空調システム「みずエクセルα(アルファ)」の特長

01
除湿と加湿(高性能FCU)
13℃過冷却除湿(6列コイル)と本格加湿(大容量気化式または蒸気式)
02
外気処理機能(高性能FCU)
CO2制御と外還気等換制御で空気の熱エネルギーを有効利用
03
放射整流(環境エアビーム)
環境エアビームと接続して風を感じない快適空調を実現
04
全空調自動制御
BACnetで高性能FCU、空冷式大温度差チラー、LED照明をシステム連携
05
端末分散設置
高性能FCUの分散配置で負荷要求を分散化。エネルギーロスを抑えつつ快適性を向上
06
中温熱媒、大温度差、低温送風
みず空調の新基準でZEB化へ貢献します

製品詳細

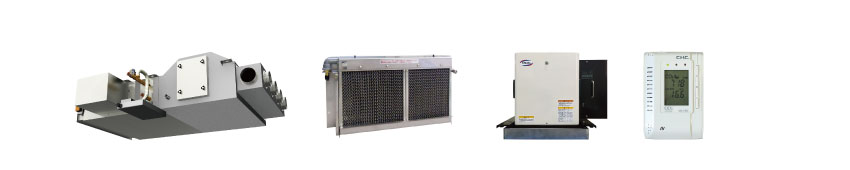

1. 高性能ファンコイルユニットαシリーズ
●天埋ターミナル形α2/α3および天埋形αをユーザー直近へ分散配置
●各FCUが個別で負荷を監視し、最少エネルギーで空調
●省エネルギー(中温熱媒、大温度差、低温送風、2台1組2way運転)
●温湿度制御(除湿、加湿、蒸気加湿暖房)
●外気の有効利用(CO2制御、外還気等換制御、外気冷房)
●BACnet接続による熱源機への送水温度指令
●省コスト(機械室不要、外調機、VAV不要)
2. 全空気式放射整流ユニット
●風を感じない上質な空間をつくる吹出しユニット
●部屋の空気をゼロエネルギーで「誘引再熱」、結露を防ぎ温度ムラを解消
●距離減衰のない「熱放射」で部屋の隅々まで快適
●わずかな気流「整流」で即効性と快適性が向上
●比較的運動量の少ない環境において快適性、知的生産性向上を推進
3. 全空調自動制御
高性能FCUαシリーズおよび大温度差チラー、環境エアビーム一体形LED照明にGatewayを設置、中央監視と連携しビル管理システムを一元化します。
温湿度やCO2濃度など、ユーザー直近の情報から快適性と省エネ性を両立する最適運用を行います。
4. 空冷HP式大温度差チラー
●環境に優しい「水」でユーザー近傍までエネルギーを搬送、ZEB空調を促進
●送水温度の中温化による熱源COPの向上(冷水10℃/温水35℃※蒸気加湿時)
●水温度差によるポンプ動力の削減、配管コストの削減(Δt=10K)
●BACnet接続によるピーク時の水温最適化(10℃⇔7℃/35℃⇔40℃※蒸気加湿時)
5. 加湿と除湿
●13℃過冷却除湿(6列コイル)と大容量気化式または蒸気式による本格加湿

型番別詳細  ※画像をクリックで詳細が開きます

  • 冷房能力(全熱):1.23~8.37Kw

    天埋形(基準形) HSZ-α

  • 冷房能力(全熱):2.17~11.86Kw

    天埋ターミナル形(天井格納形) TMH-α2

  • 冷房能力(全熱):2.17~11.86Kw

    天埋ターミナル形(ビルトイン形) TMH-α3

  • 冷房能力(全熱):0.8~1.12Kw

    放射整流ファンコイルユニットカセット形 KCW
