工場用空調/産業用低温吹出 空冷HP式/空冷直膨式/冷温水式工場用ゾーン空調機

到達距離15m、日本のものづくりを支える製造現場を
今日もパワフルに空調しています。

製造現場では、そこで作業する人達だけではなく、工作機械の熱を冷却する「空調された風」が必要です。
ゾーン空調機は涼風をより遠くへ届ける新技術「誘引パンカー」や開放型工場にも安心の「結露防止型パンカー」を採用。スポット空調では補えない広い範囲をカバーします。気流到達距離“15m以上” という最大特徴はそのままに、オイルミスト対策や寒冷地対策など、現場に合わせたご提案が可能です。

distance
気流到達距離“15m以上”のパワフル空調

気流分布シミュレーション

温度調整の仕組み、気流の広がりを動画で紹介いたします

  • 温度調整の仕組み
  • 気流の広がり
  • 気流の広がり(3D)

誘引パンカー効果

誘引空気で風量は約20%増加。屋内空気と低温吹き出し空気の混合を抑えながら、できるだけ遠くまで冷気の到達を図ります。
低温送風によって送風動力の削減が可能です。

  • 誘引パンカー
    大型製品用
  • outline03
    誘引パンカー
    大型製品用

楕円管熱交換器で送風動力削減

当社独自の楕円管熱交換器を標準装着。 楕円管熱交換器は楕円銅管に高性能アルミニウムフィンを圧着、低圧損のため送風動力を削減でき、ランニングコストと設置スペースを抑えます。

自動制御で省エネ運転

  • 制御盤
  • 動力盤

空調自動制御盤組込み、用途に合わせた設計で省エネ運転ができます。 (冷温水式のみオプション、空冷HP式、空冷直膨式、水冷HP式は標準装備)

提案事例

ステンレス加工会社様より「工場に空調設備を導入したいが、 初めてなので色々アドバイスがほしい」というご相談をいただきました。

全館空調をしたい 工場が縦長で天井も高いので、
風が遠くまでいきわたるエアコンがほしい
できれば直膨式空調がいい 設備システムまでシミュレーションして提案してほしい

最適な空調機を提案するため、下記の点をヒアリングしました。

工場の規模(大きさ・高さ・断熱の有無等) 工作機械の仕様(主に発熱量) 人員数・照明の台数 外気導入の有無 電気容量 室内の設定温湿度(希望) 平面図・立面図等の建築図面の有無
A案:単一ダクト方式
「空冷HP式立形ルーフトップ空調機」+「空冷HP式立形ルーフトップ外調機」
お客様のニーズを検証して、現行のHP式製品群の中でイニシャル・ランニング共に一番コストメリットが出せること、また使い勝手の良さ及びメンテナンス(管理方法)の容易性を考慮してご提案しました。
機器:RFT-RA型(空調機) RFT2-OA型(外調機)

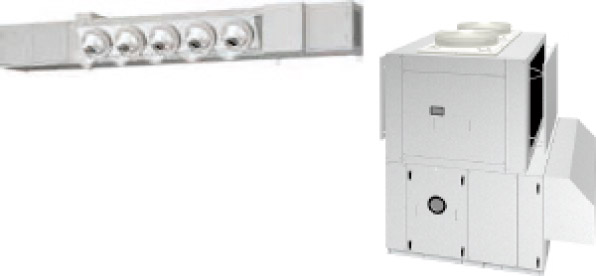

B案:ゾーン空調システム
「空冷直膨式工場用ゾーン空調機」+「空冷HP式立形ルーフトップ空調機」
新機種を使ったシステムですが、冷温水式での実績があること、お客様ニーズに一番マッチした機器であることから、新しい「ゾーン空調」システムをご提案しました。
機器:CRV2-HP型(ゾーン空調機) RFT2-OA型(外調機)

木村工機では、設計から施工まで一括して対応することができます。お問い合わせください。

お客様の声

導入頂いたお客様からは、 生産性が上がった、クレーム発生が減った、労働災害がなくなったなどの嬉しい声を聞くことができました。

  • 外気と5℃しか変わらないのに冷却除湿で湿度を保っているため、涼しくて作業がしやすい。
  • 一度冷えれば保っている。外気が入る、冷気が漏れるなど想像以上に少ない。
  • 天井にクレーンがあったがコンパクトな設計で問題なく取り付けが可能。
  • 個別にON、OFF転が可能で、まめな温度調節ができる。
  • 到達距離が長く、人のいない部分はOFFにできる。

ゾーン空調と除湿効果による快適な労働環境は、創造力や生産性を高め、大きな飛躍と利益を生み出します。

納入先
サントリー(株) 商品開発センター、日産自動車(株) テクニカルセンター、富士フィルム(株) CL 計画研究所、(株)ブリヂストン 彦根工場ほか、武田薬品工業(株) 大阪工場ほか、大日本住友製薬(株) 茨木工場、京セラ(株) 鹿児島国分工場ほか、トヨタ自動車(株) 田原工場ほか、スズキ(株) 磐田工場ほか、凸版印刷(株) 三重工場ほか、シャープ(株) 亀山工場ほか、富士通(株) 沼津工場ほか、タマノイ酢(株) 本社工場

機種一覧

空冷HP式
●熱源一体形
●冷媒配管が不要
●外気冷房が可能

outline09

空冷直膨式
●熱源分離形
●冷媒配管が必要

冷温水式
●熱源分離形
●水配管が必要

水冷HP式
●熱源分離形
●水配管が必要
●クーリングタワーの他、 工場排水、地下水、河川利用、 雪冷房などの省エネシステムを構築可。

多様な現場で活躍

工場用ゾーン空調機が活躍しているのは工場だけではありません。 体育館の熱中症対策、避難所対策として様々な現場に設置頂いています。 店舗、スーパー、展示ホール、駅ターミナルなど、大空間に最適です。

  • 体育館:片側吹き出し 壁面設置
  • 工場:両面吹き出し 天井設置
空冷HP式
空冷直膨式
冷温水式

用途
工場、大店舗、展示ホール・体育館

型番別詳細

  • 風量:2100~4200㎥/h

    一体形空冷HP式工場用ゾーン空調機 AFG-FB/AFR-FA

  • 4,800~12,000m3/h

    一体形空冷HP式工場用ゾーン空調機 RFT-F

  • 5,000~15,000m3/h

    一体形空冷HP式工場用ゾーン空調機 BAL-F

  • 10HP~20HP

    分離形空冷直膨式工場用ゾーン空調機 BLH-HP

  • 10HP~16HP

    分離形空冷直膨式工場用ゾーン空調機 BLV-HP

  • 10HP~30HP

    分離形空冷直膨式工場用ゾーン空調機 CRV2-HP

  • 32HP~60HP

    分離形空冷直膨式工場用ゾーン空調機 CRH2-HP

  • 10HP~30HP

    標準仕様/寒冷地仕様 設備用室外機 KM-A

  • 8HP~30HP

    標準仕様/寒冷地仕様 設備用室外機 KMZ

  • 冷房能力:22.51kw~54.93Kw

    冷温水式工場用ゾーン空調機 BLH-WA

  • 冷房能力:35.19~46.44Kw

    冷温水式工場用ゾーン空調機 BLV-WA

  • 冷房能力:28.86~84.73Kw

    冷温水式工場用ゾーン空調機 CRV2-WA

  • 冷房能力:80.49~215.94Kw

    冷温水式工場用ゾーン空調機 CRH2-WA
