「自動制御」「斜平形楕円コイル」を搭載
低圧損、分流制御で高性能化を実現
高性能たて形空調機は、空調制御盤、インバータ、多機能マイティリモコンを搭載する高性能仕様。斜平形楕円コイルで設置面積を縮小し、エレベータで搬入できます。
- 用途
-
-
-
-
-
-
-
-
-
FEATURES
製品の特長
-
特長.01
自動制御盤・インバータ 標準搭載
-
特長.02
大温度差・低温送風対応
-
特長.03
冷温水の流量を9～100％のレンジで制御
-
特長.04
エレベータ搬入可

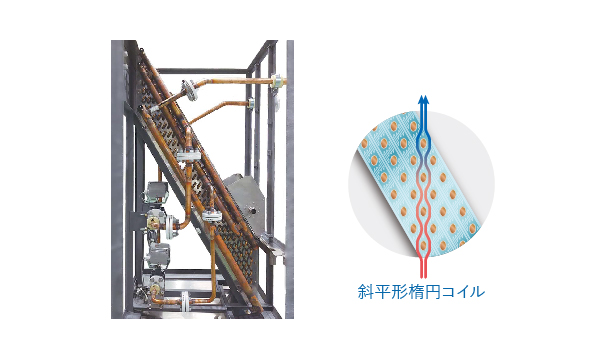

斜平形楕円コイル
「斜平形楕円コイル」は、楕円管熱交換器を斜めに成形することで、最大機内風速6.0m/sと低圧損を実現しています。また、水回路で100-70-30％に分流でき、さらにバルブ制御で9％まで絞ることができます。低負荷時の過流量や管内水速低下を抑制して熱交換器の能力を引き出し、省エネ性を高める水大温度差⊿T10K、低温送風13℃に対応できます。
-
機体のコンパクト化
楕円管コイルを斜めに成形し、床設置面積を小さくしました。
-

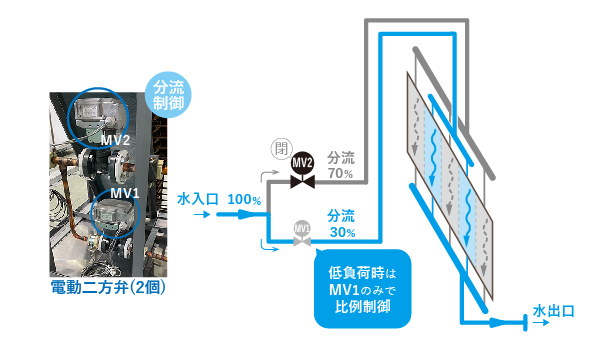

水回路の分割
水の回路を7：3に分割し、２つのバルブで100-70-30％に分流制御します。
-

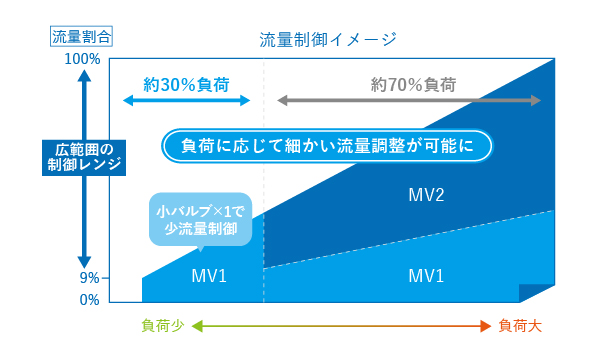

流量制御
小バルブ（MV1）でさらに9％まで流量制御します。低負荷時の過流量や管内水速低下を抑制します。

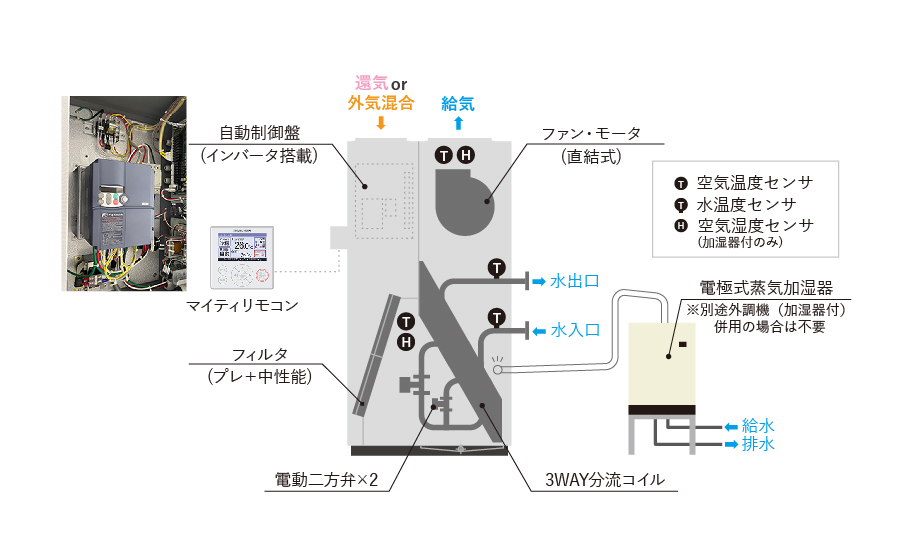

空調制御
空調自動制御盤を搭載した高性能仕様です。インバータや多機能リモコンを標準搭載し、3ウェイ分流制御のほか、BACnetを含む多彩なインターフェイスを備えています。
熱源の送水温度自動可変や省エネ運用は弊社までお問い合わせください。
※設定・制御機能や各種のオプションはカタログをご覧ください。
加湿
空調機としてご使用いただく場合は、「空冷HP式熱回収外調機」の併用を推奨しています。この潜顕分離換気空調システムでは、室内RH40％以上を安定的に維持し、中間期の加湿暖房も可能です。

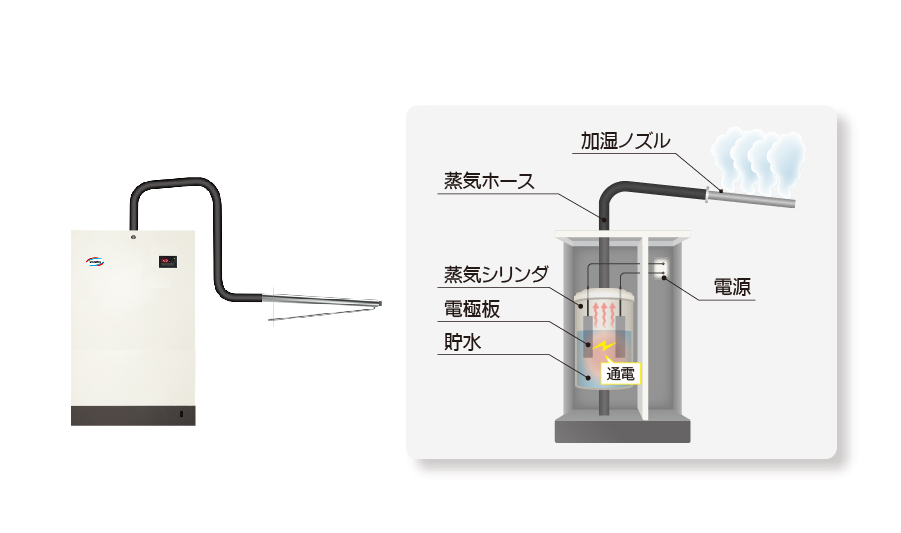

外気混合空調機としてご使用いただく場合は、電極式加湿器（別置き）を設置することで同様の加湿効果が得られます。
MODEL NUMBER
型番別詳細

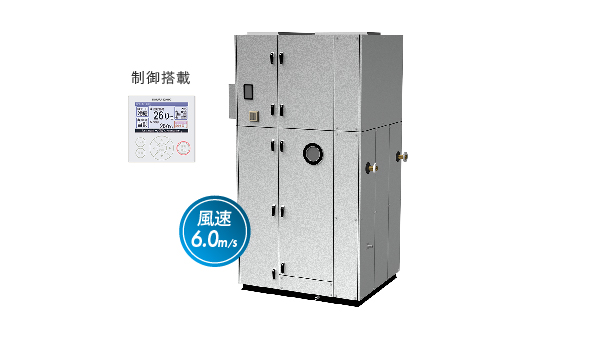

高性能 たて形空調機 SPV3-SU型
風量：5,000～15,000㎥/h
| 特長 | |
|---|---|
| 1 | 斜平形コイル搭載のたて形構造で省スペース |
| 2 | 3ウェイ分流回路で流量を10％まで制御 |
| 3 | 大温度差⊿t10K、低温送風13℃対応で省エネ |
| 4 | 空調制御盤、インバータ搭載 |
