床置スリムで分割構造、空調制御付。空調機の新しいカタチ。
床置うす形空調機は、斜平形楕円コイル・トルネードファンを搭載した新構造。空調自動制御盤を標準搭載のほか、各種空調制御機能を有し、質の高い省エネ運用が可能です。
- 用途
-
-
-
-
-
-
-
-
製品の特長
-
特長.01

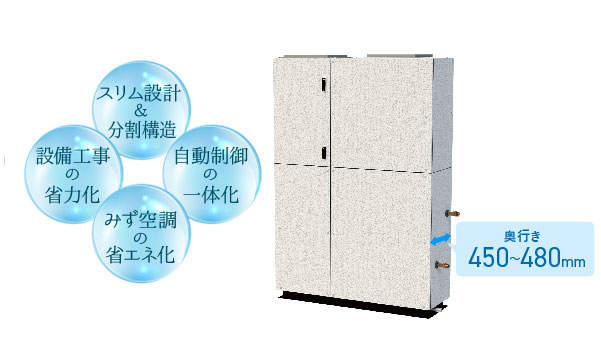

うす形を極めた省スペース設計
-
特長.02
分割構造によりエレベータ搬入可能
-
特長.03
3ウェイ分流回路（5000型以上）で負荷要領9％まで制御
-
特長.04
インバータ、自動制御盤、二方弁、センサ類のオールインワン設計
-
特長.05
⊿t10K大温度差、13℃低温送風の省エネモデル
-
特長.06
斜平形楕円コイル・トルネードファン・電極式蒸気加湿器内蔵
省スペース・省力化
独自の斜平形楕円コイルとトルネードファンの採用により、うす形設計を実現。従来機と同等性能を保ちながら設置面積を約51％削減し、機械室の省スペース化に大きく貢献します。
また、分割構造によりエレベータでの搬入出が可能なため、建築制約のある現場でも柔軟に対応。更新工事やレイアウト変更も容易で、省力化と長寿命化を両立します。
-

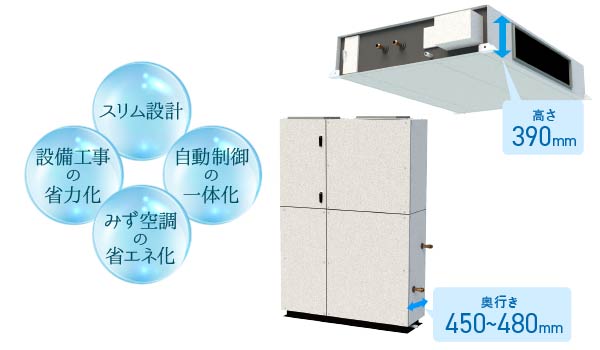

省スペースを極めた「うす形」設計

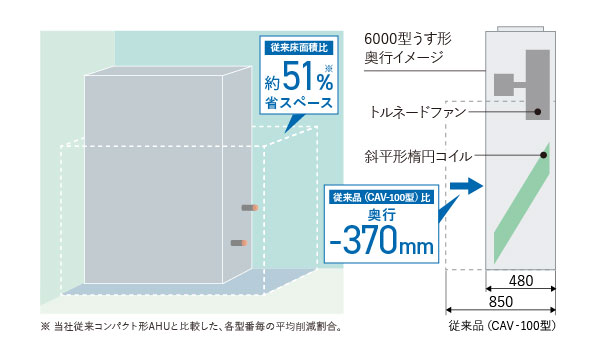

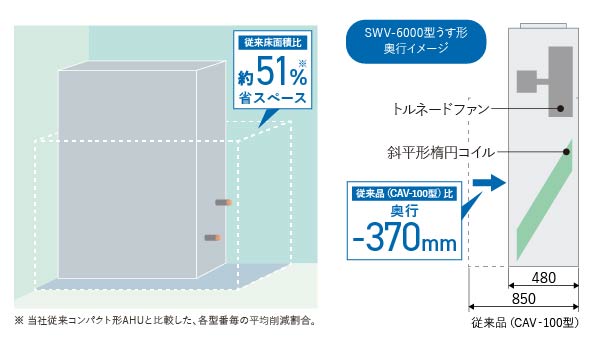

従来比で約51％の床面積削減。奥行わずか450～480mmで限られたスペースにも対応可能です。
-
搬入・搬出に配慮した分割構造

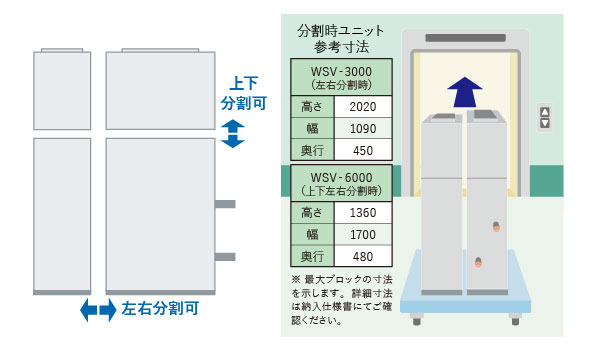

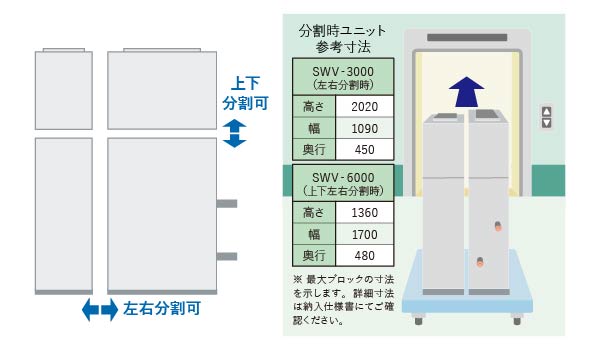

左右・上下の分割搬入が可能。エレベータを使った設置や、改修工事時の入替にも柔軟に対応できます。

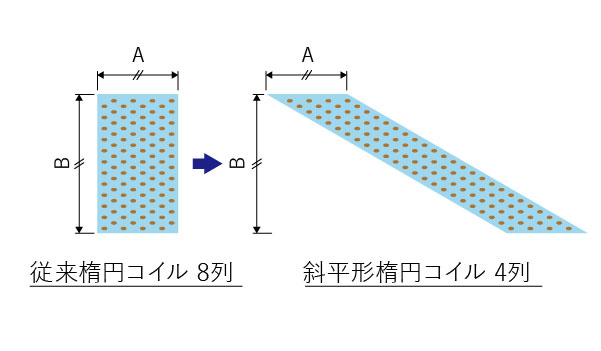

斜平形楕円コイル

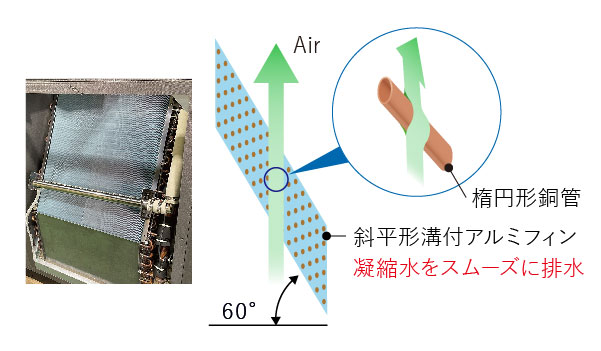

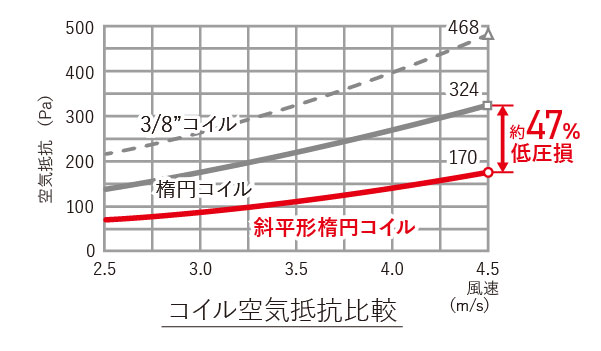

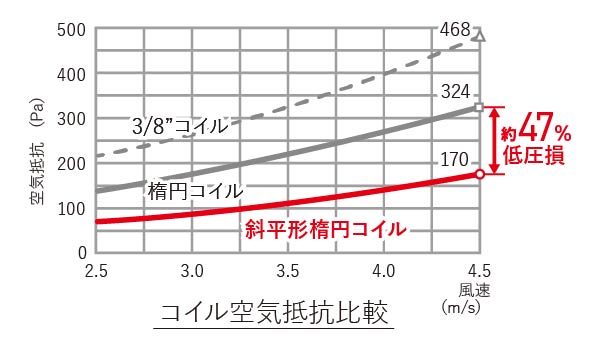

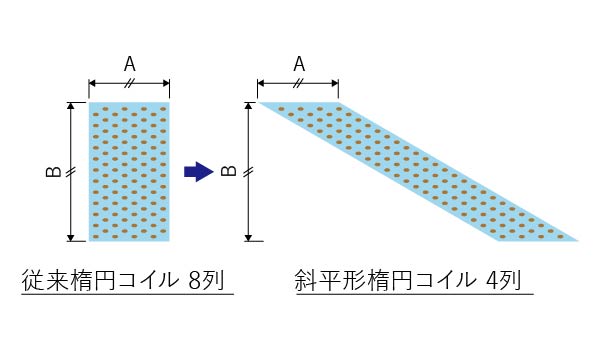

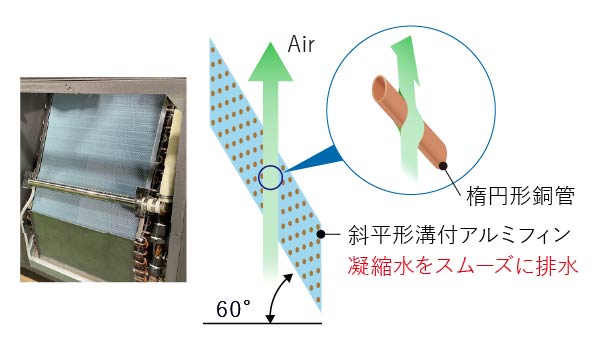

高風速コンパクト設計時に課題となる熱交換器の空気抵抗を、楕円形銅管と新しい斜平形デザインにより解決を図りました。
-
機内の空間をムダなく活かす斜平形状
-
従来品同等の伝熱面積
-
空気抵抗を大幅に削減
3WAY分流回路（5000型以上）

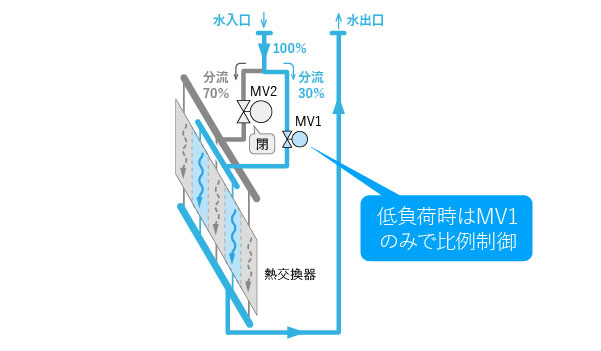

独自の水回路設計により100-70-30にバランスよく分流します。低負荷時の制御性に優れ、過流量や管内水速低下を抑制、適切な熱交移管機器性能を引き出します。
-
大小２つのバルブを用いた独自の流量制御

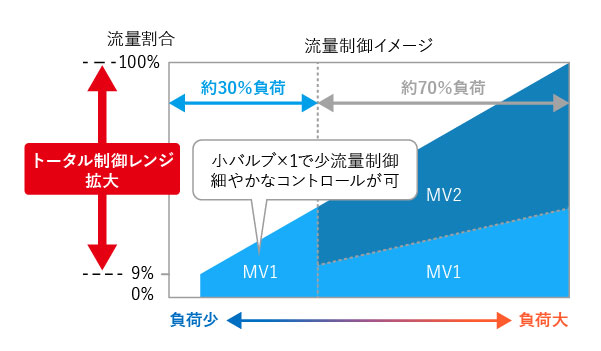

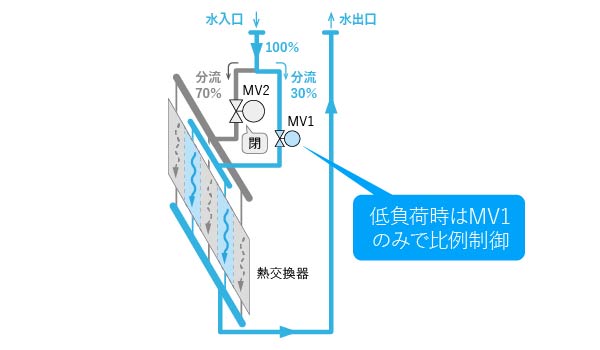

MV1・MV2の2バルブで100-70-30の分流制御を実現。低負荷時にはMV1のみで比例制御し、ムダを抑えた効率的な運転が可能です。
-
3WAY分流回路で負荷容量９％まで細かく制御

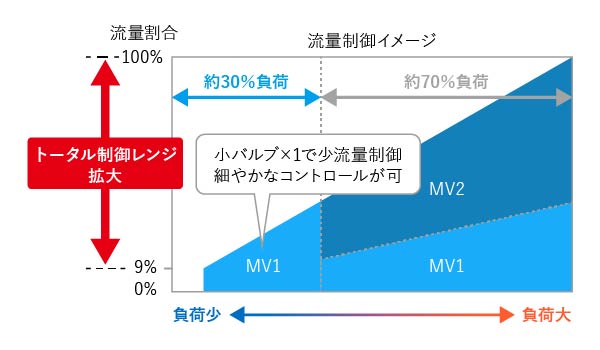

制御レンジは9～100％。低負荷時は小バルブ×１で極少流量域まで制御し、大温度差を確保します。
トルネードファン
大口径のうす形ファンを採用し、限られたスペース内でも十分な風量を確保できる構造を実現しました。

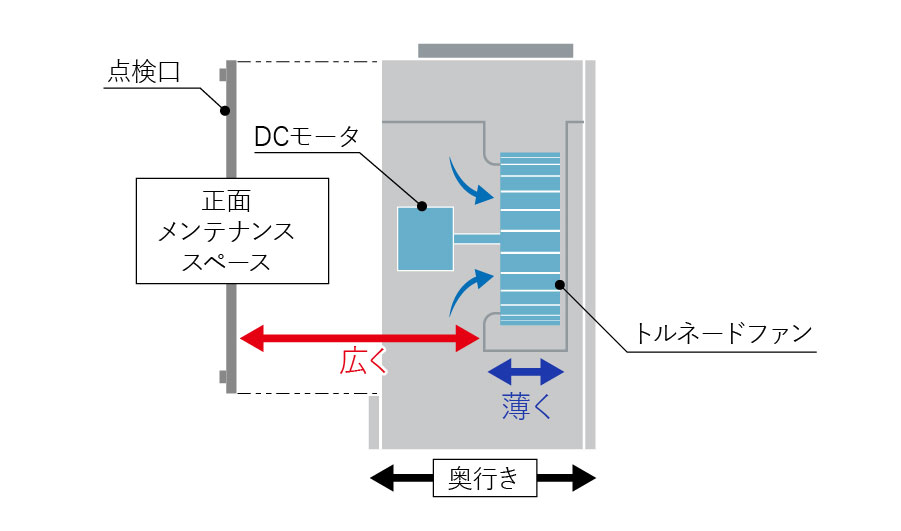

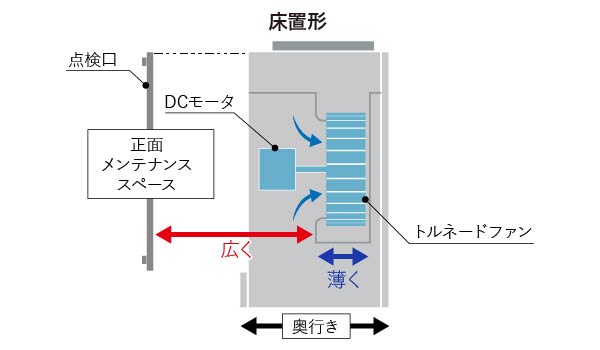

ファンの吸込空間とメンテナンス空間を同一面に配置することで、空調機全体の奥行寸法を抑えながらも、正面からの点検アクセスを広く確保。
この設計により、設置性だけでなく、日常の保守・点検作業のしやすさにも大きく貢献します。
電極式蒸気加湿器

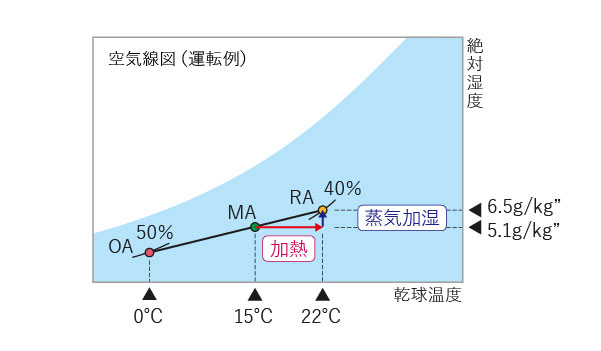

クリーンな蒸気方式を採用し、比例制御と導電制御の組み合わせにより、中間期や低負荷期、低温域でも安定した加湿運転を実現します。衛生的で安定した加湿空気を給気します。また、中間期には加湿暖房（熱源停止）に対応。空間に潤いをもたらすことで体感温度を高め、快適性と省エネ性を両立します。
-

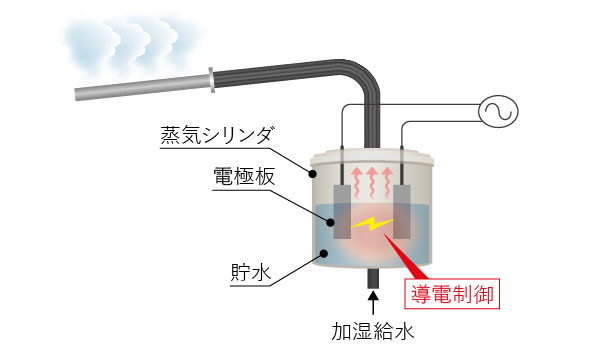

導電制御であらゆる地域に対応
各地域の水道水純度には差があり導電率も異なるため、給水停止時間や排水量を調整する導電制御により安定した加湿量を保ちます。
-
比例制御の蒸気加湿で適正な加湿性能を発揮
蒸気加湿により確実に絶対湿度を引き上げ、快適な室内環境を維持します。
空調自動制御盤

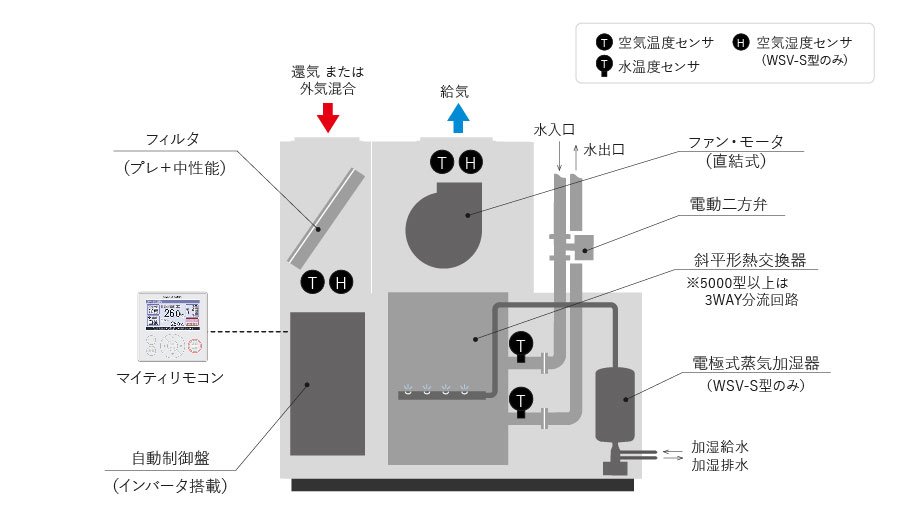

空調自動制御盤を標準搭載した高性能仕様です。インバータや多機能リモコンを標準搭載し、3ウェイ分流制御のほか、BACnetを含む多彩なインターフェイスを備えています。
※設定・制御機能や各種のオプションはカタログをご覧ください。
型番別詳細
顕熱処理用空調機 WSV型
風量：2,000～6,000㎥
| 特長 | |
|---|---|
| 1 | うす形を極めた省スペース設計 |
| 2 | 分割構造によりエレベータ搬入可能 |
| 3 | 3ウェイ分流回路（5000型以上）で負荷要領9％まで流量制御 |
| 4 | インバータ、自動制御盤、二方弁、センサ類のオールインワン設計 |
| 5 | ⊿t10K大温度差、13℃低温送風標準の省エネモデル |
| 6 | 斜平形楕円コイル・トルネードファン内蔵 |
| 7 | 空冷HPチラー熱源に連結し水温可変、低負荷期の省エネ運用が可 |
- PDFダウンロード
- 仕様・寸法
電極式蒸気加湿器搭載 WSV-S型
風量：2,000～6,000㎥
| 特長 | |
|---|---|
| 1 | うす形を極めた省スペース設計 |
| 2 | 分割構造によりエレベータ搬入可能 |
| 3 | 3ウェイ分流回路（5000型以上）で負荷要領9％まで流量制御 |
| 4 | インバータ、自動制御盤、二方弁、センサ類のオールインワン設計 |
| 5 | ⊿t10K大温度差、13℃低温送風標準の省エネモデル |
| 6 | 斜平形楕円コイル・トルネードファン・電極式蒸気加湿器内蔵 |
| 7 | 空冷HPチラー熱源に連結し水温可変、低負荷期の省エネ運用が可 |
- PDFダウンロード
- 仕様・寸法
