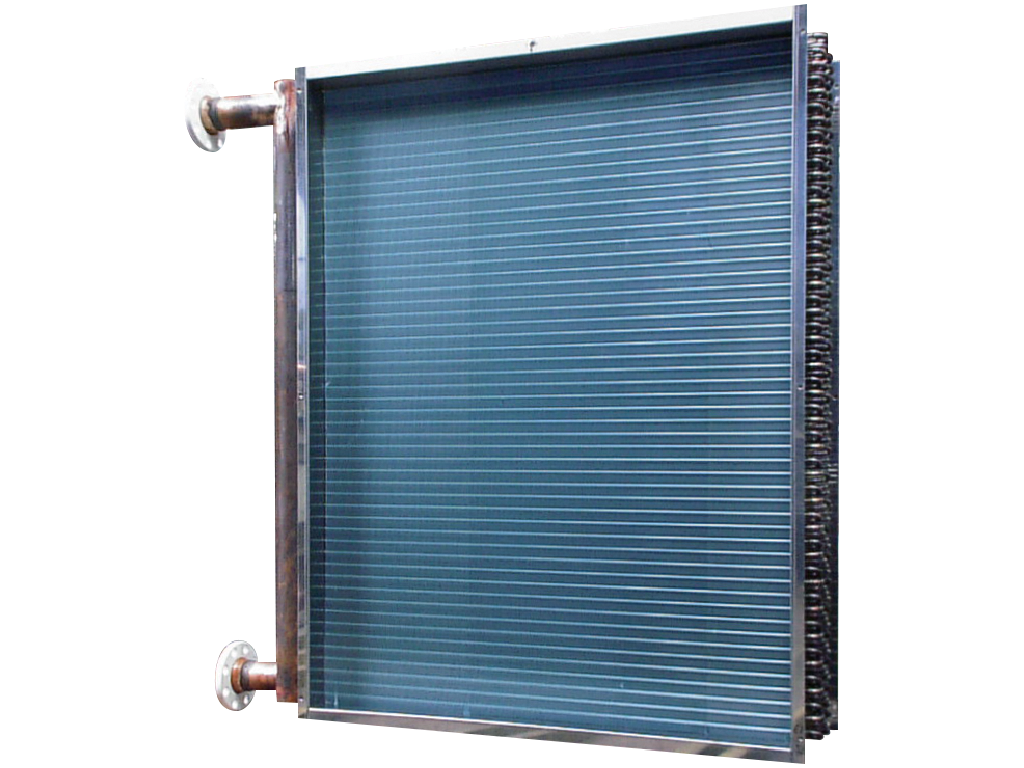

楕円管熱交換器
MENU

楕円管熱交換器「オーバルコイル」は当社独自の高効率熱交換器です。10φ相当楕円銅管に高性能アルミニウムフィンを圧着し、表面に特殊樹脂をコーティング。湿り係数、伝熱係数、耐蝕性能を向上させています。楕円形状のため、低圧損で大温度差・少水量仕様にも最適です。また、通過風速の使用範囲も拡大(最大6,0m/s)し、空調設備の省スペース化にも貢献できる万能熱交換器です。

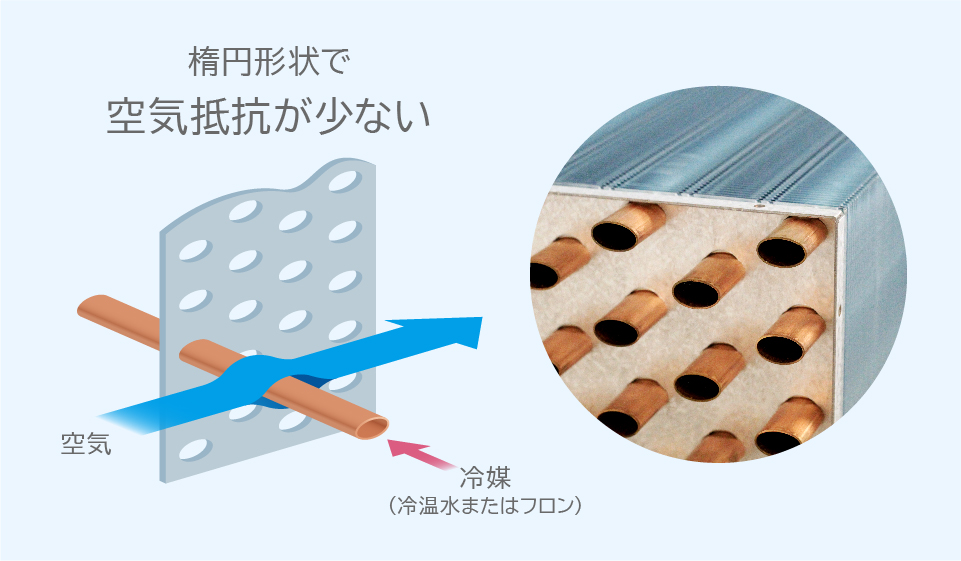

  • 楕円管コイル

    空気抵抗の少ない楕円形状の銅管を採用し、性能を向上させています。当社の全製品に標準搭載しています。

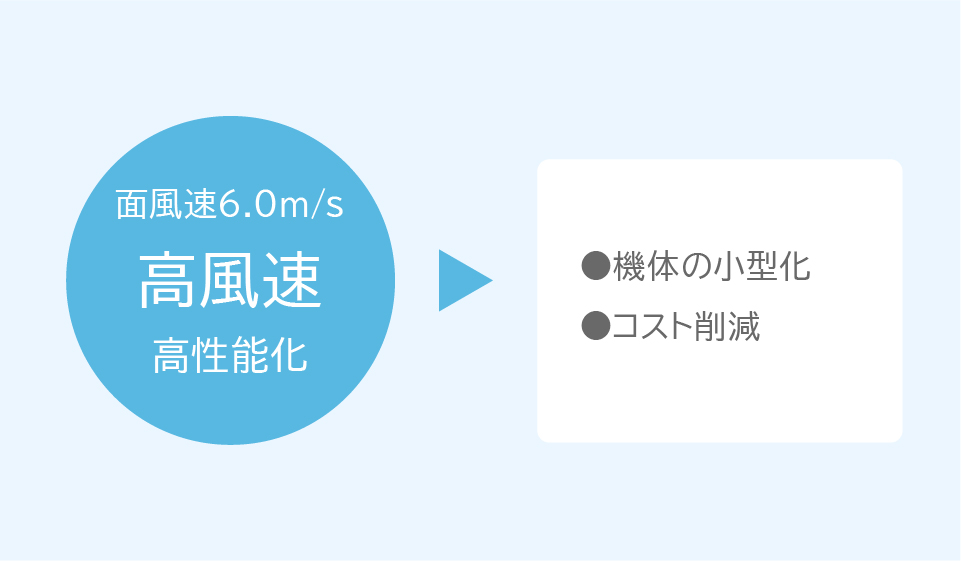

  • 高風速

    モーター容量内で面風速を上昇させ、機体をコンパクト化します。冷房時、面風速6.0m/sまで水飛びはありません。

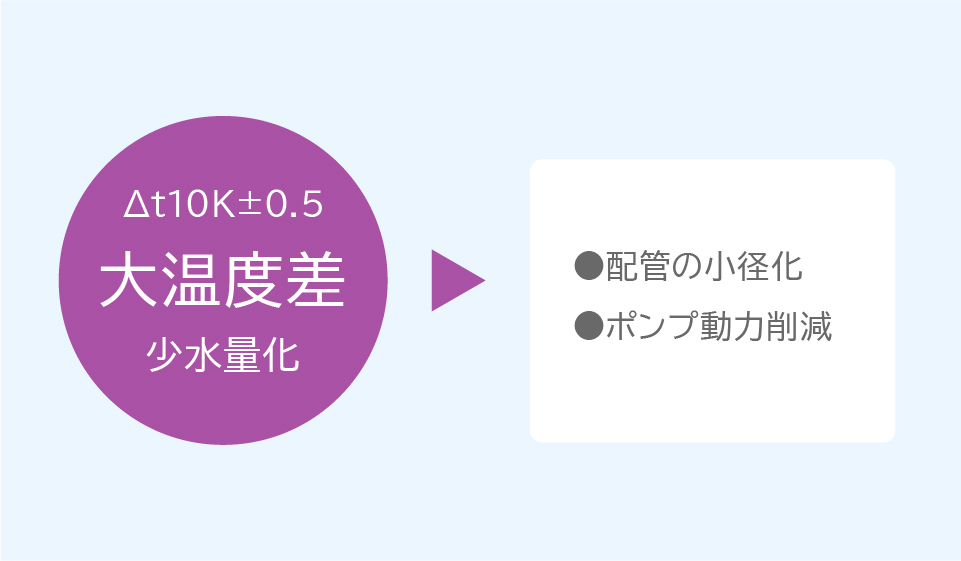

  • 大温度差

    冷温水の出入口大温度差⊿t10K±0.5が可能で、少水量化によりランニングコストや設備コストを軽減できます。

低圧損・高効率

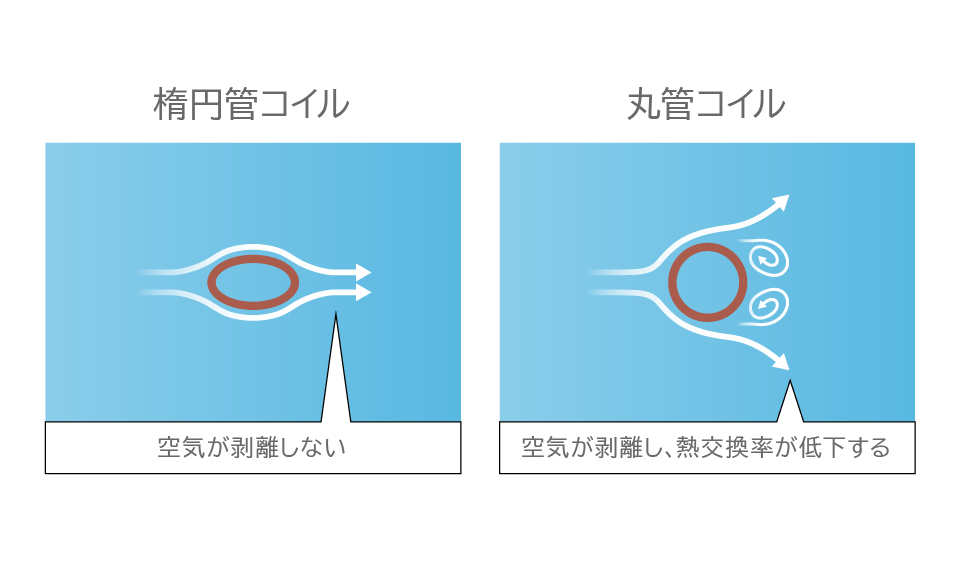

従来の丸管は、丸型形状のため空気流が上下に剥離し、背面にカルマン渦ができ空気抵抗が高くなります。楕円管コイルは、楕円形状により空気流が表面に沿ってスムースに流れ、空気の剥離がなく空気抵抗を抑えるとともに、熱交換効率を高めています。

  • 低圧損

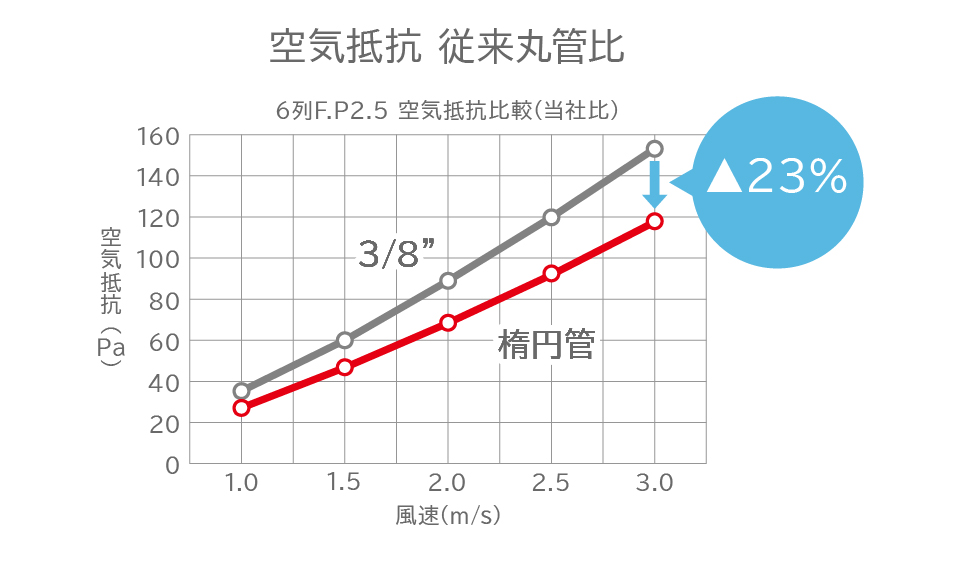

    従来の丸管に比べ、空気抵抗を23%削減できます。

  • 高効率

    空気が剥離せず、熱交換効率が向上します。

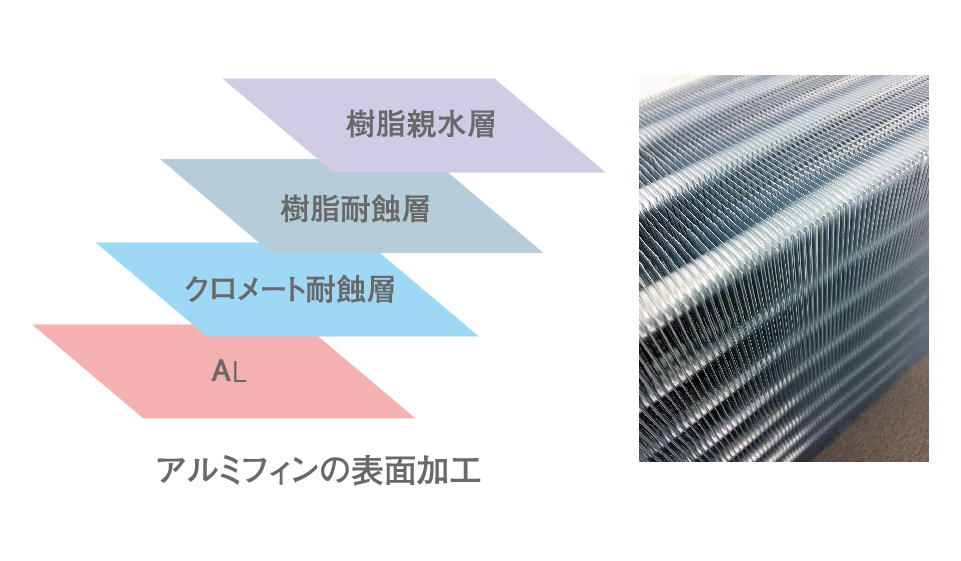

  • アルミフィン

    スリット形アルミフィンは表面に特殊樹脂をコーティングし、湿り係数、伝熱係数、耐蝕性能を向上させています。

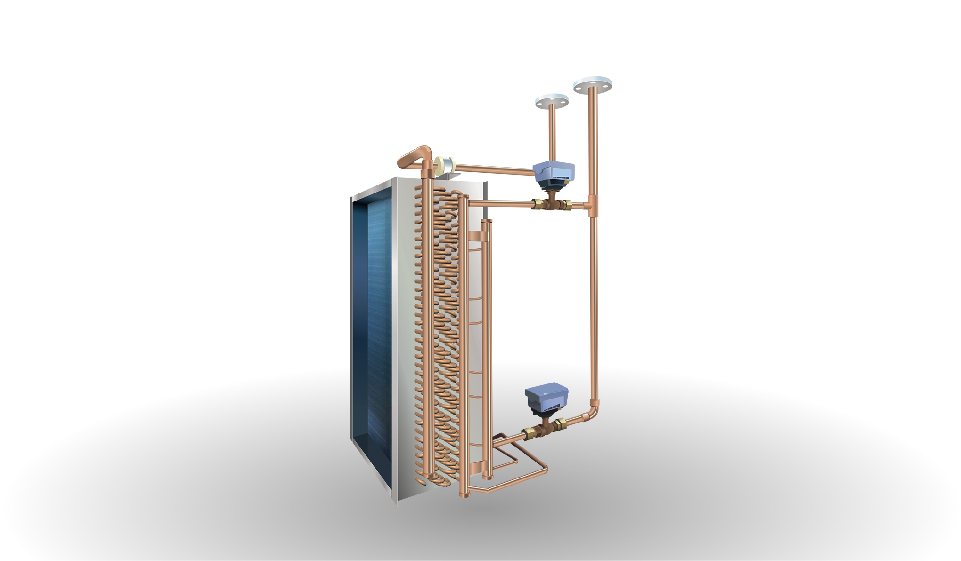

低負荷対応技術 -冷温水製品「 3WAY分流コイル」

水回路をバランスよく分割し、低負荷時の冷温水流量を最少化する「3WAY分流コイル」を開発しました。バルブの制御限界に起因する水温度差不足を解消し、低負荷時の大温度差運転を可能にします。大温度差を確保することは、空調機の省エネ化、高精度化につながります。

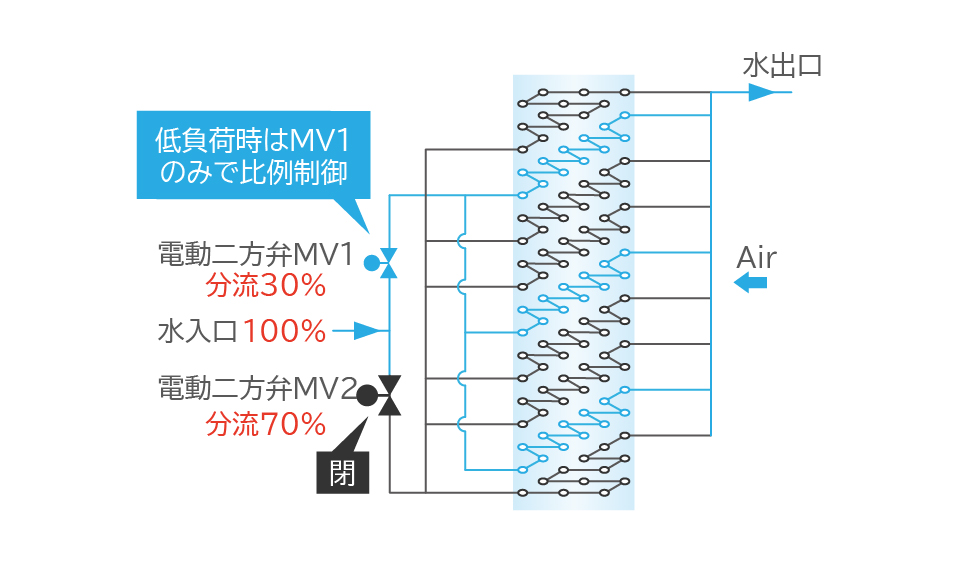

  • 3WAY分流コイル

    冷温水の回路をバランスよく7:3に分け、2つのバルブで100%-70%-30%の分流制御をおこないます。

  • 少流量制御

    小バルブ(MV1)で、10%まで流量を制御できます。低負荷時も大温度差を確保します。

低負荷対応技術 -ヒートポンプ製品「2WAYコイル」

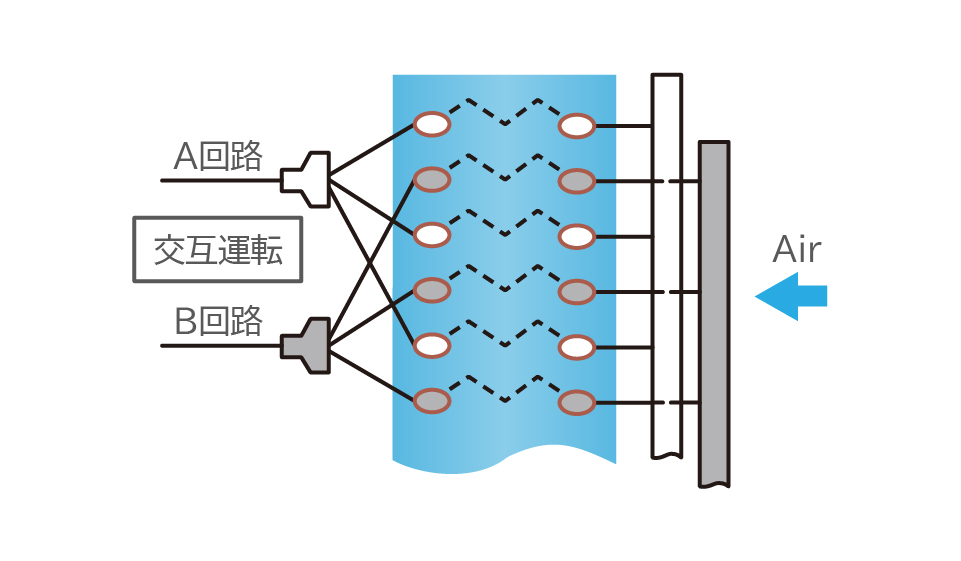

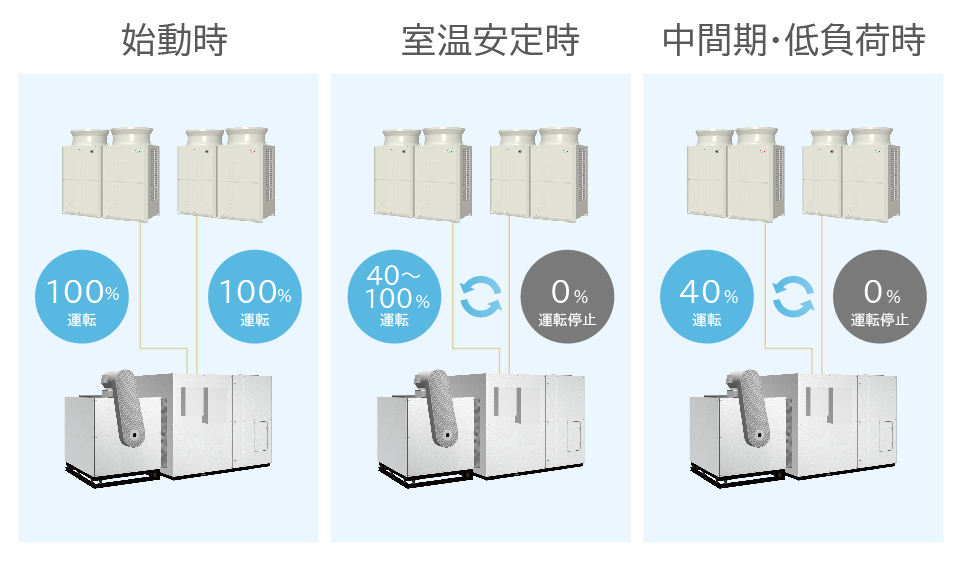

直膨用「2WAYコイル」は冷媒回路を均等に分割形成し、各系統に室外機を接続することで、能力の安定化や省エネ効果、圧縮機の長寿命化が可能です。2WAY制御では、始動時は100%運転、室温安定時は室外機の容量制御、低負荷時は片側室外機の運転停止など、負荷に見合った省エネで安定的な能力供給をおこないます。

  • 能力の安定化

    冷媒回路をバランスよく2系統に分けることで、低負荷時の安定した能力供給と、交互デフロストによる給気温度維持が可能です。

  • 消費電力量削減と長寿命化

    低負荷時には、片側を運転停止し、もう一方を制御限界まで絞ることで、大幅な省エネにつながります。また、ローテーション運転は圧縮機の長寿命化にもつながります。

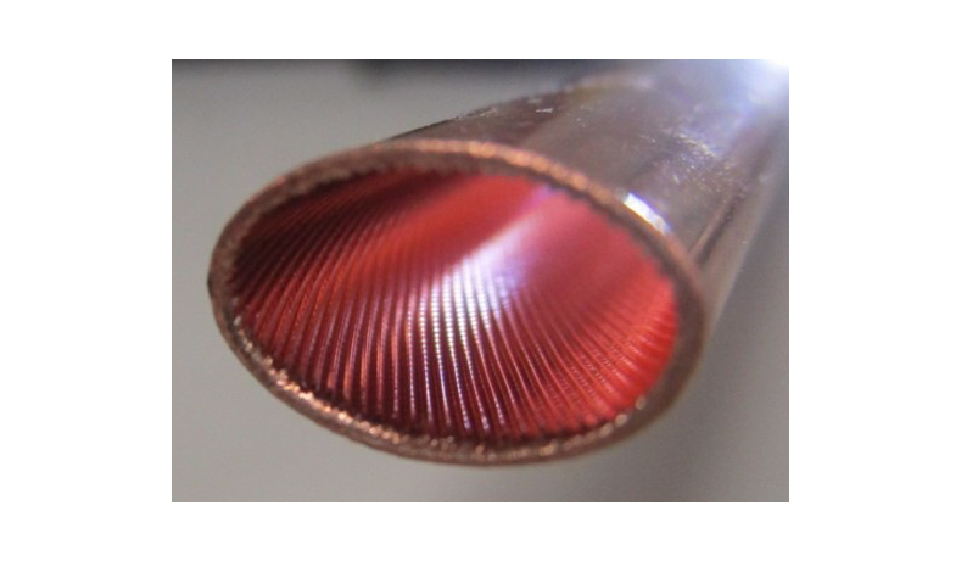

  • 溝付き楕円管コイル

    楕円形状で空気側の伝熱面ロスを減らし、内面には溝を設けて総合熱伝達率を向上させています。

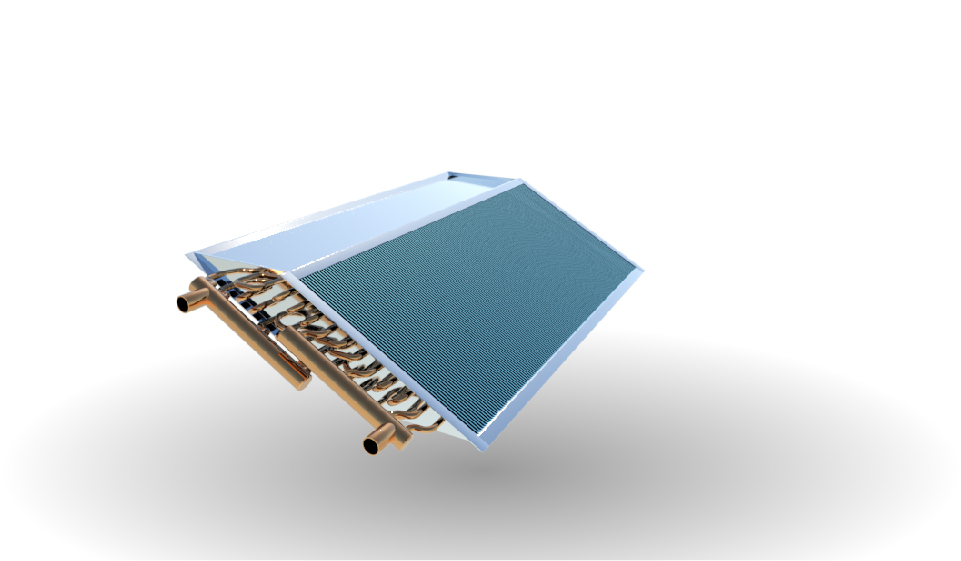

製品のコンパクト化 -冷温水式「斜平形コイル」

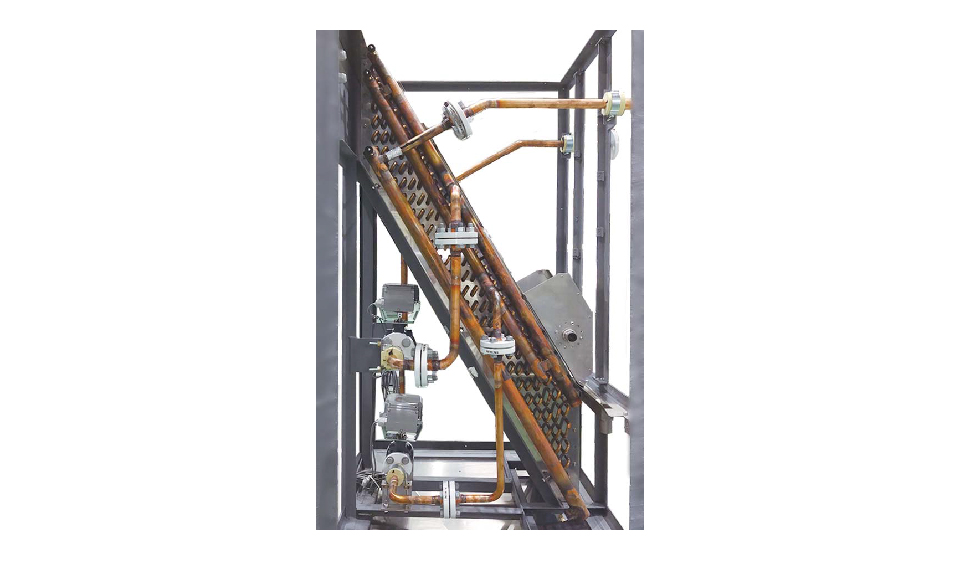

機体のコンパクト化を目指し、楕円管コイルを斜めに成形した「斜平形コイル」を開発しました。少水量対応の3WAY分流仕様です。

  • 斜平形

    楕円管熱交換器を斜めに成形しました。 大温度差⊿t10K、低温送風13℃に対応します。

  • 機器のコンパクト化

    最大機内風速6.0m/sと低圧損設計により、機器をコンパクト化します。

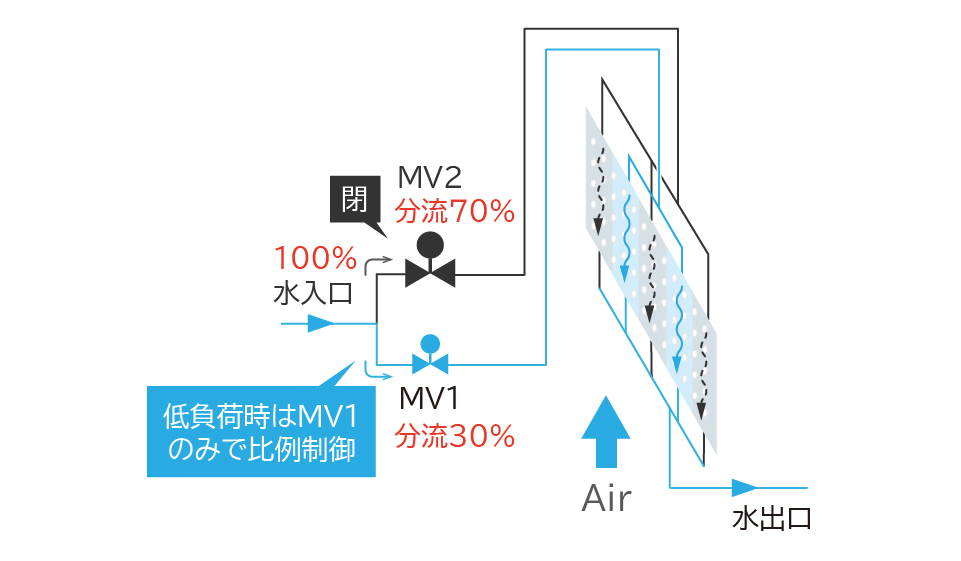

  • 3WAY分流回路

    水回路をバランスよく7:3に分けて流量を10%まで制限することができ、低負荷時も大温度差を確保します。
