冷温水式セパレート形空調機
&空調システム

高性能エアハンを空調ユニットとファンブロックに分割

MENU

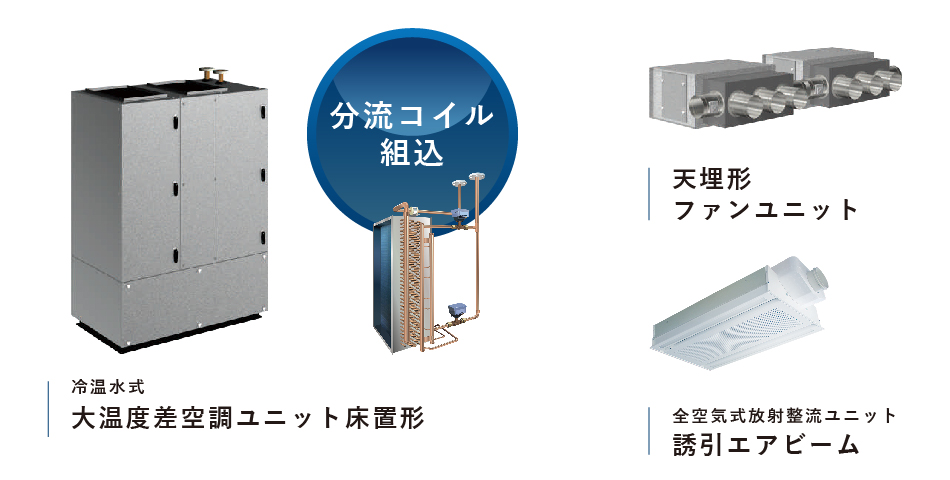

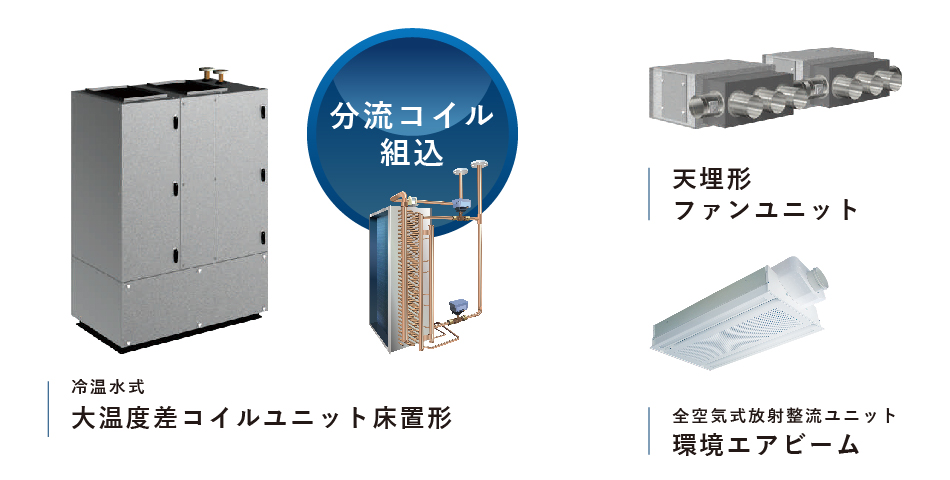

制御性の高いエアハンの機能はそのままに、機体を「空調ユニット」と「ファンユニット」に分割しました。空調ユニットの小型化で床設置面積を減らし、デッドスペースへの設置やエレベータ搬入が可能。スマートでコンパクトな冷温水式エリア分散空調を実現します。
吹出口に放射整流ユニットを設置することで、快適感の高い空間を形成します。

用途
オフィスビル
学校
病院

エリア分散空調

ワンスパンにコイルユニットを1台、ファンユニットを2台設置するエリア分散空調。コンパクトな空調システムが構築でき、改修にも適しています。
吹出口にはエアビームを設置し、静寂で気流を感じない上質な空間を形成します。

  • 空調ユニット

    軽量で振動が少なく、長寿命化を図りSUSフレームを使用しています。分流コイル搭載の大温度差仕様。

  • ファンユニット

    小型化と低騒音化を実現。単相200V電源で機外静圧200Paを確保します。

  • 誘引エアビーム

    吹出口に設置するだけで、静かで気流を感じない上質な空間を形成します。

空調ユニット

  • 分流コイル

    低負荷時の制御性に優れ、過流量や過度な水速低下による温度差不足を防止します。

  • 加湿器

    気化式加湿器を標準搭載。オプションで電極式蒸気加湿器を設置できます。

  • 空調制御盤

    制御盤を標準搭載しています。前面引き出し構造で作業性が良好です。

制御

みず大温度差制御

自動制御により室内環境を保ちながら、水出入口温度差を一定制御し、熱源の効率化、少水量化、配管材の細径化が図れます。
運用方法により水温度差優先または室内温度優先とする設定が選択できます。

MODEL NUMBER

型番別詳細

空調ユニットFTU型

風量2,400~4,800m3/hに対応

特長
1 機能分割で機体を小型化、省スペース
2 13℃低温送風で少風量化
3 分流コイルで30%少水量制御(冷温水式)
4 大温度差10±0.5℃で配管細径化(冷温水式)
5 SUS枠で長寿命化
PDFダウンロード

ファンユニットHFU型

風量1,200~2,400m3/h 2台1セット

特長
1 天井内設置
2 単相200V電源
3 小型化、低騒音化
PDFダウンロード
