空調も熱源も、まとめて監視。まるごと省エネ。
空調機・外調機・熱源チラーを一括コントロール。
最大930台を監視し、ビルや工場の空調を手軽に管理します。
*KD式空調制御盤に接続した30台の空調機／外調機に、それぞれ30台の子機を接続した場合
まとめて監視

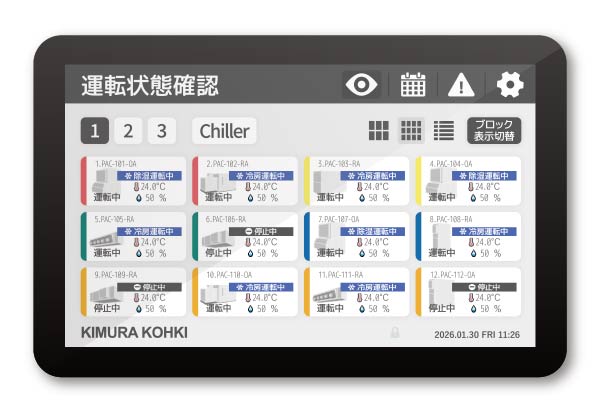

コントローラ
KD式空調制御盤は、各種熱源の当社空調機器と主要メーカーの熱源チラーをまとめて操作・管理・監視できる統合制御盤です。
ビルや工場の空調・熱源管理システムを簡単に導入でき、空調の省エネ化と運用管理の省力化を実現します。
-
01運転状態
空調機器・熱源機のON/OFFを確認・切替ができます。 -
02運転モード
冷房/暖房/送風などの運転モードや冷水/温水の切替・確認ができます。 -
03風量
風量の強/中/弱を確認・切替ができます。 -
04室内温度
室内温度を確認・設定ができ、空調機をコントロールします。 -
05室内湿度
室内湿度を確認・設定ができ、外調機をコントロールします。 -
06給気温度
外調機の給気温度を確認・設定ができます。 -
07給気湿度
外調機の給気湿度を確認・設定ができます。 -
08異常自己診断
異常を検知した際は、ポップアップですぐに通知します。 -
09スケジュール設定
4期間の週間運転スケジュールが設定できます。 -
010水温制御
チラーの送水温度を確認・設定ができます。 -
011凍結防止
低温時にポンプを稼働させ、配管の凍結を防止します。 -
012空調連動
チラーのウォーミングアップ運転などの予約ができます。
まるごと省エネ
空調設備の省エネ化は、機器の省エネ性能に加え、システム全体の運用管理が大きく影響します。木村工機では、機器の連動制御による性能の最大化や、遠隔監視による運転の見える化など、効率的な空調運用をご提案しています。KD式空調制御盤では、さらに熱源チラーの操作も可能となり、空調システム全体での省エネを実現します。
-

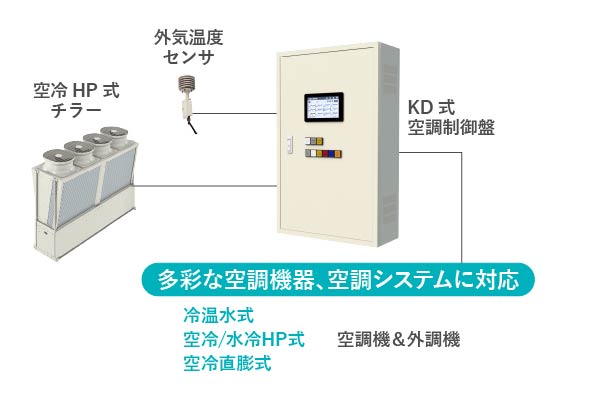

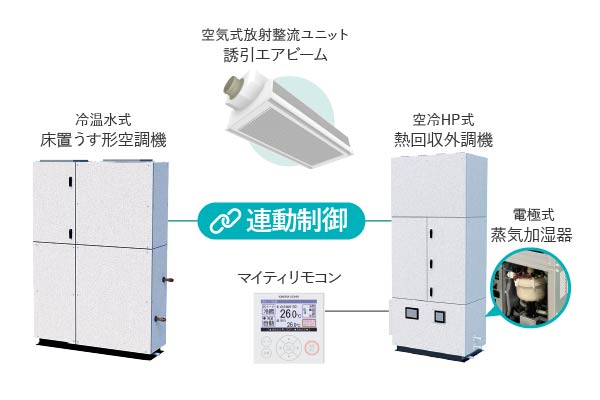

多彩な空調システムに対応
各種熱源方式の空調機や外調機、チラーなど、システム全体の運用管理をおこないます。
-
機器の性能の最大化
低温送風や水量・風量制御、排気熱回収、CO2制御、加湿暖房、除湿再熱、外気冷房、空調・外調連動制御などの省エネ制御をおこないます。
-

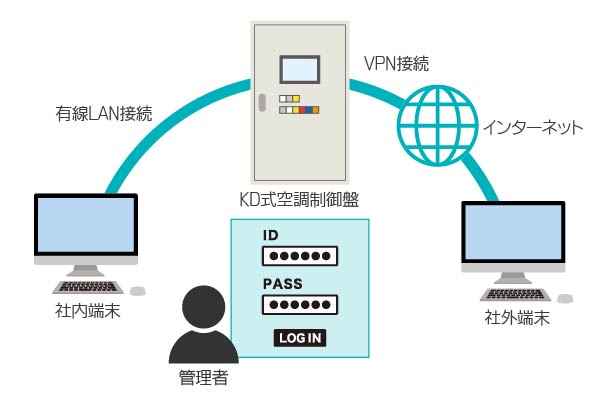

遠隔監視
ブラウザからコントローラへ接続し、社内外から遠隔監視・操作できます。社外利用時はVPNが必要です。
-
熱源チラーの操作
外気温度に合わせて熱源チラーの送水温度を自動制御し、最適な運転をおこないます。
空調制御

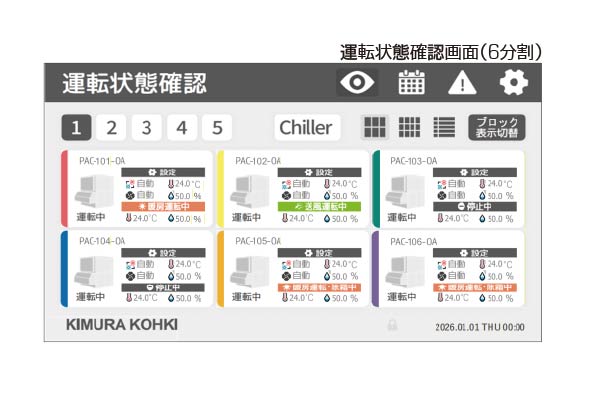

空調監視
空調機と外調機を一括監視し、運転状態確認画面で6台もしくは12台の分割表示が可能です。
リスト表示にも対応し、直感的に各機器の運転状態を確認できます。
POINT１
6分割＆リスト表示画面では、運転状態のほか、各種設定も確認できます。
POINT２
ブロック登録することで目的に応じてグループ分けした複数の機器をまとめて表示します。

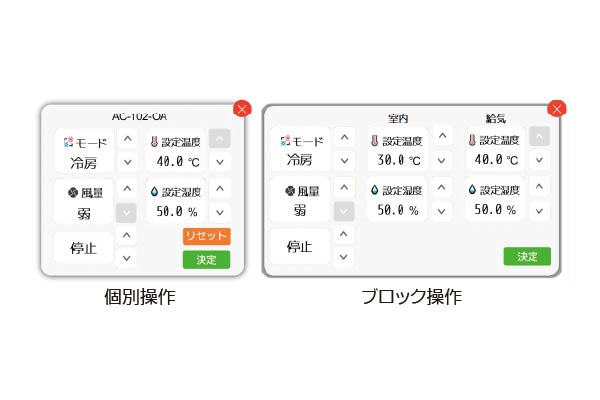

空調操作
空調機と外調機を個別操作、さらにブロック登録により一括操作がおこなえます。
また、ロック機能によりコントローラ本体の操作を制限することも可能です。
POINT３
コントローラとリモコンの空調操作は後設定優先です。
リモコン操作はコントローラから操作ごとに制限することが可能です。

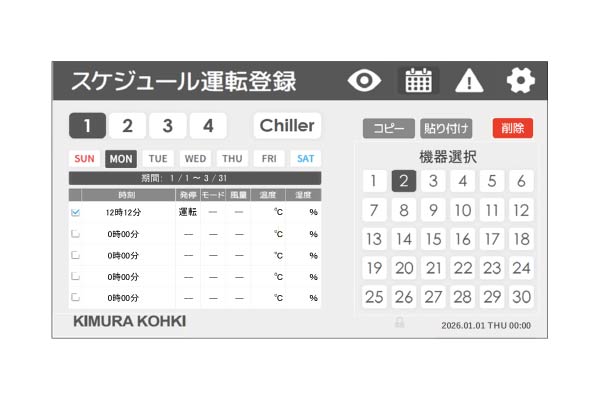

スケジュール設定
空調機と外調機のスケジュール設定がおこなえます。
最大4パターンの週間スケジュールが使用でき、パターンごとに実行する空調機器を登録します。
POINT４
スケジュールは発停のほか、モード、風量、温度、湿度が設定できるため、柔軟な運用が可能です。

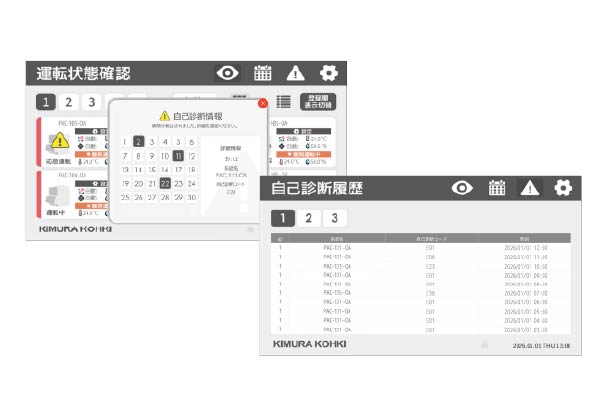

自己診断情報（警報）
空調機と外調機の自己診断情報表示や、自己診断内容の確認がおこなえます。
警報状態は運転状態確認画面に表示されるほか、自己診断情報表示や自己診断履歴から確認できます。
POINT５
自己診断情報表示では、警報を検出した機器IDを選択することで、現在発生している最新の自己診断コードを確認できます。
POINT６
自己診断履歴では、過去に発生した自己診断情報を最大30点まで確認できます。
熱源チラー制御

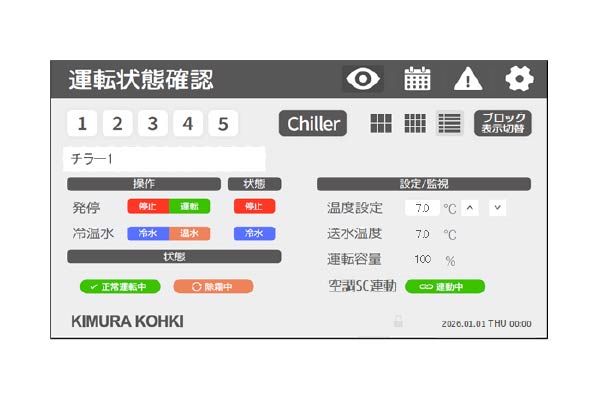

操作と監視
空調機と外調機を一括監視し、運転状態確認画面で6台もしくは12台の分割表示が可能です。
リスト表示にも対応し、直感的に各機器の運転状態を確認できます。
POINT７
空調機器からのコイル凍結防止信号を受けて、チラー送水ポンプを運転し、凍結割れを防止します。
POINT８
空調機器とのスケジュール連動機能では、空調スケジュールの実行前にチラーの起動をおこなう「ウォーミングアップ運転」が可能です。
POINT９

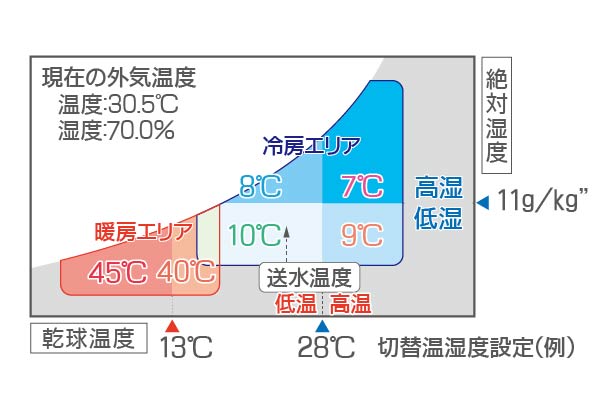

外気温湿度センサを接続することで、外気条件により送水温度を最適制御し、省エネに貢献します。

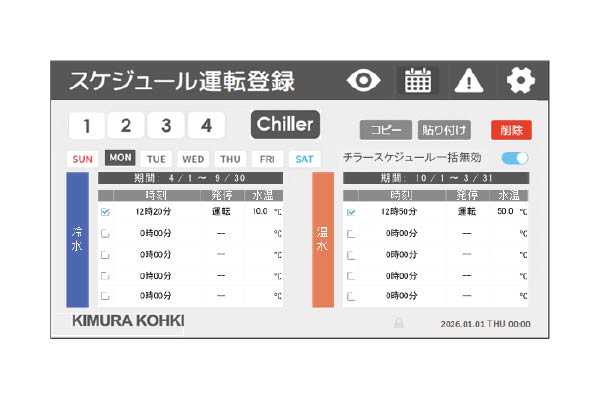

スケジュール設定
熱源チラーのスケジュール設定がおこなえます。
冷温水別の週間スケジュールと休日設定で詳細な運転計画を構築することが可能です。
POINT10
1曜日ごとに5点のスケジュールが登録できます。
送水温度も設定できるので、負荷が少ない時間帯に水温を変更するなど、柔軟な運用が可能です。
システム
操作と監視

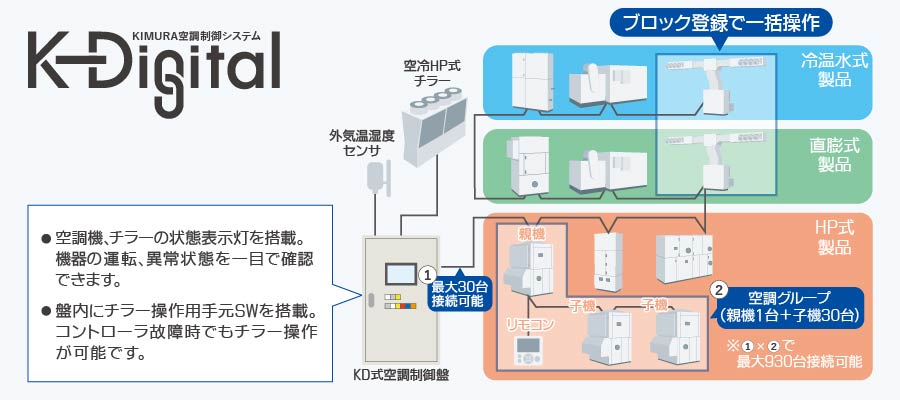

各種熱源（冷温水式、空冷HP式、水冷HP式、空冷直膨式）の空調機/外調機を最大30台接続でき、空調グループ構成時は最大930台の空調機器が管理できます。

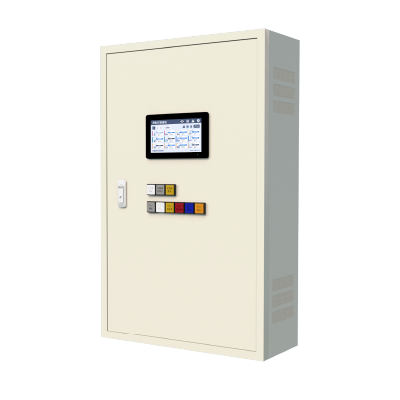

また、システムコントローラ（KD‐ICB100）は主要メーカーのチラー1系統を接続でき、空調と熱源チラーをまとめて監視 ・ 操作 ・ 管理することが可能です。

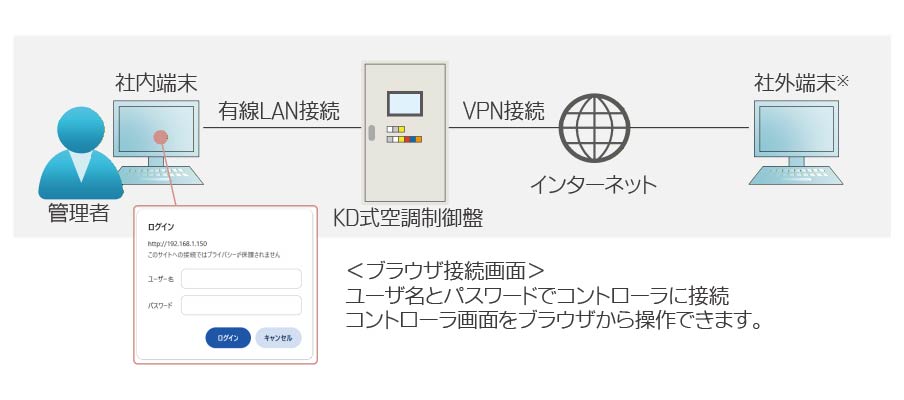

遠隔監視
ブラウザからコントローラに接続して遠隔監視 ・ 操作がおこなえます。
遠隔監視機能はコントローラ内蔵のWebサーバにアクセスしておこなうため、ブラウザが使用できる端末であれば、社内/社外※に関わらず接続できます。
※社外から遠隔監視機能を使用する場合は、別途VPN環境が必要です。
