空冷HP式
オールフレッシュ外調機

MENU

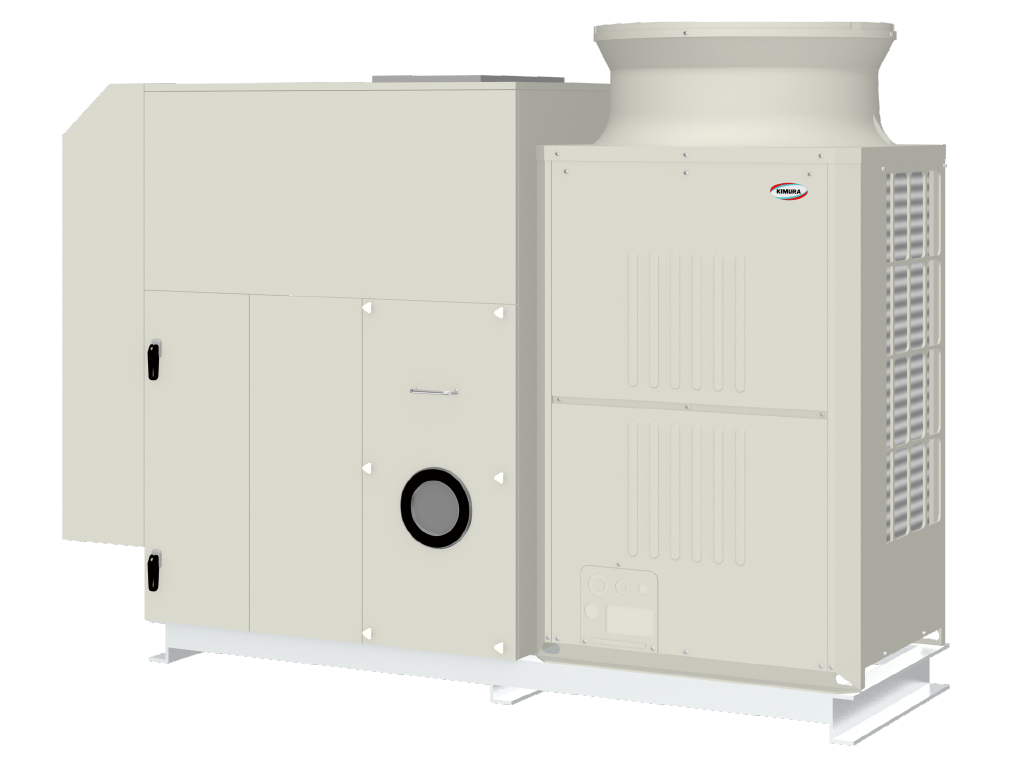

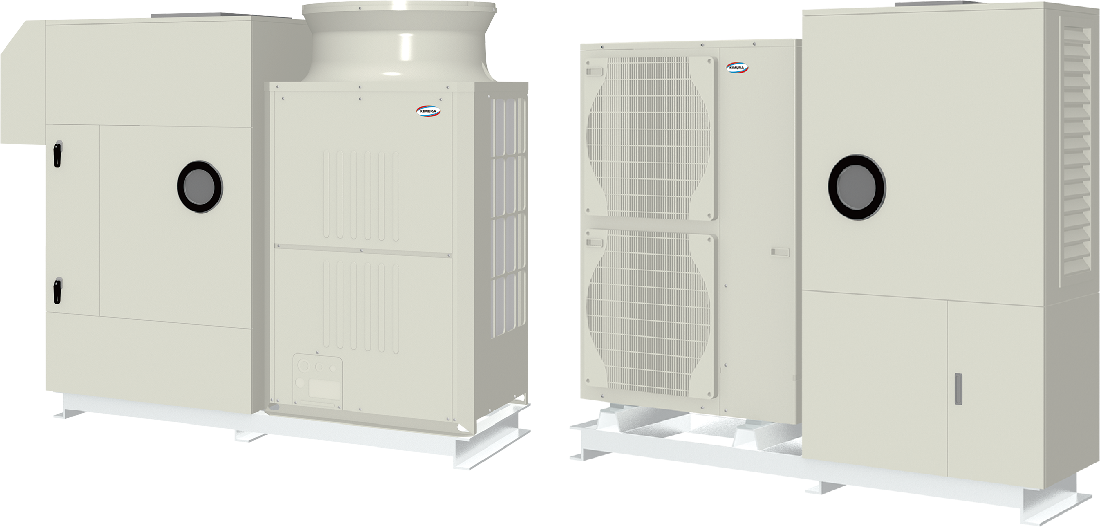

屋外設置の室外機一体形で省スペースな外調機です。郊外型店舗や工場などに最適で、温湿度を整え除塵をしながら新鮮な外気を屋内に送ります。
屋内が負圧になると、屋外から熱だけではなく細菌や埃が侵入する恐れがあるため、適切な給排気バランスが必要です。オールフレッシュ外調機は排気量100%に対し、新鮮空気を絶えず100%以上供給し、室内を陽圧化することで室内清浄度と快適性を保ちます。
中間期や時間帯により、外調機(潜熱対応)の単独運転、または外気冷房で省エネ効果を発揮し、室内エアコン(顕熱対応)の小型化や台数削減が可能です。

オールフレッシュ外調機
用途
FEATURES

製品の特長

  • 特長.01

    定風量、給気温度制御で安定的な室内陽圧化が可能

  • 特長.02

    二重構造サンドイッチパネルで低騒音

  • 特長.03

    中性能フィルタ標準装備、外気取入口は防虫網付で上部設置。衛生面に配慮

  • 特長.04

    設備用室外機(潜熱対応)と組み合わせて省スペースを実現。冷媒配管工事は不要

  • 特長.05

    加湿器や脱臭、塩害フィルタの取り付けも可能(オプション)

  • 特長.06

    フロン排出抑制法における「定期点検」の対象外(AFG-4200B、AFR-4200Aを除く)

製品一覧

  • AFG-A(上吹出し)型

    1200(5HP)

  • AFG-B(上吹出し)/AFR-A(下吹出し)型

    2100(8HP)/2700(10HP)/4200(16HP)

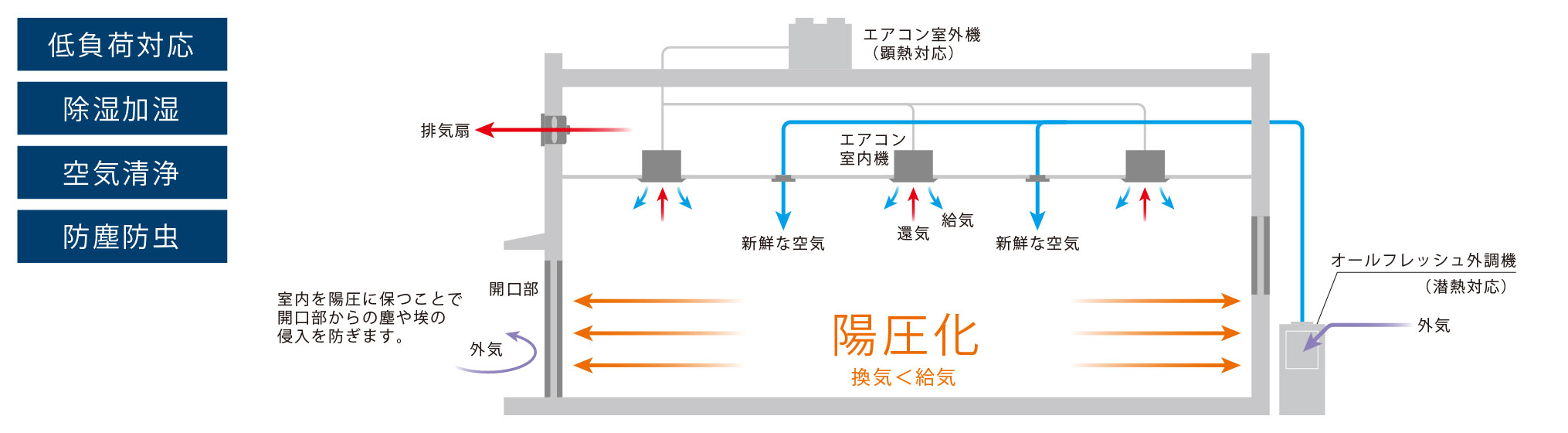

設置例

室外機一体形のコンパクトな外調機で、地上設置の上吹出し形と屋上設置の下吹出し形があります。給気温度制御をしながら定風量で新鮮な外気を室内に供給します。室内を陽圧に保つことで埃やウィルスの侵入を防ぎ、食の安全や保健衛生管理に効果的です。室内循環用空調機を併用しますが、中間期には外調機の単独運転または外気冷房が可能で、省エネにもつながります。

構成部品

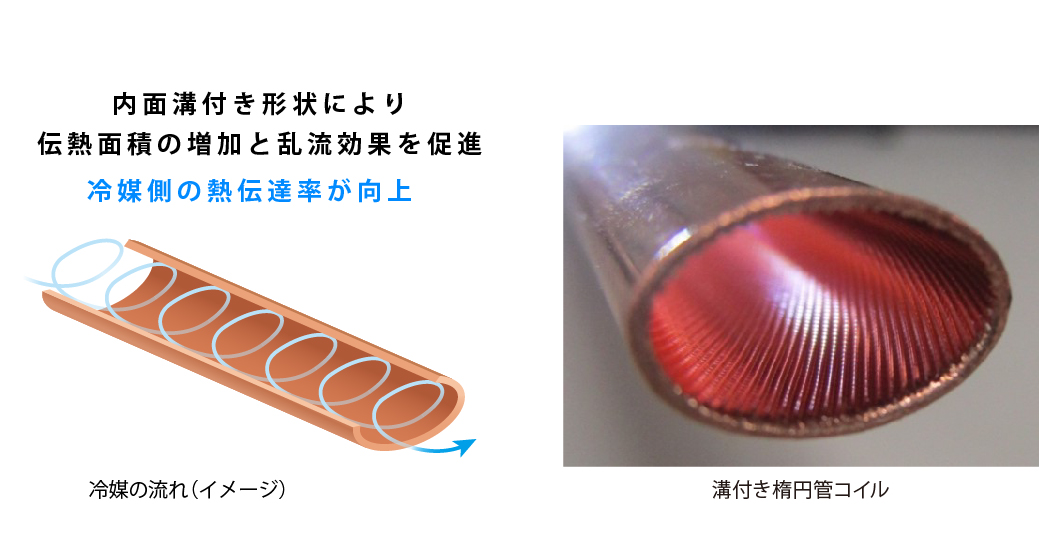

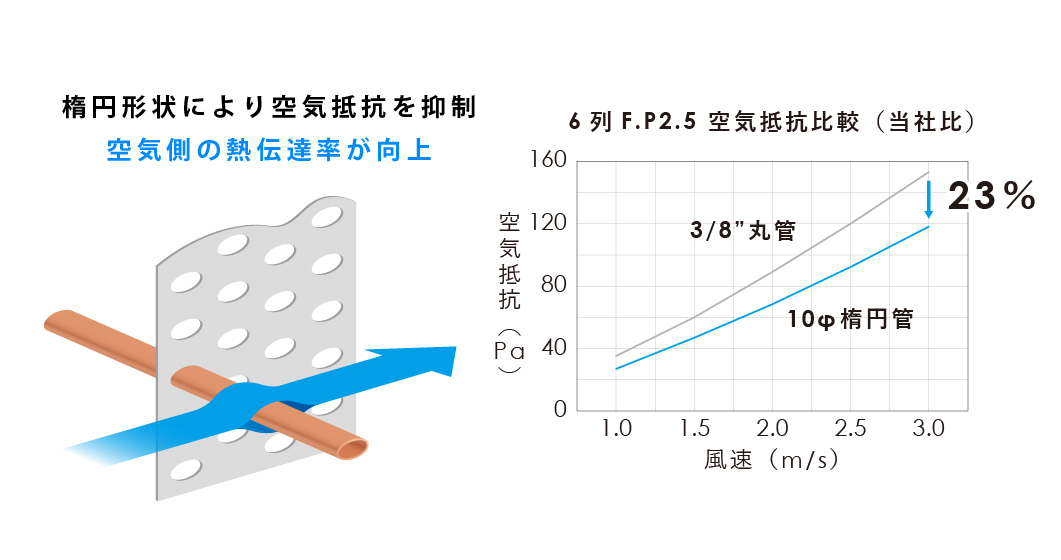

  • 楕円管熱交換器

    当社独自の低圧損オーバルコイルを標準装着しています。従来の丸環に対し送風動力を5~10%削減します。

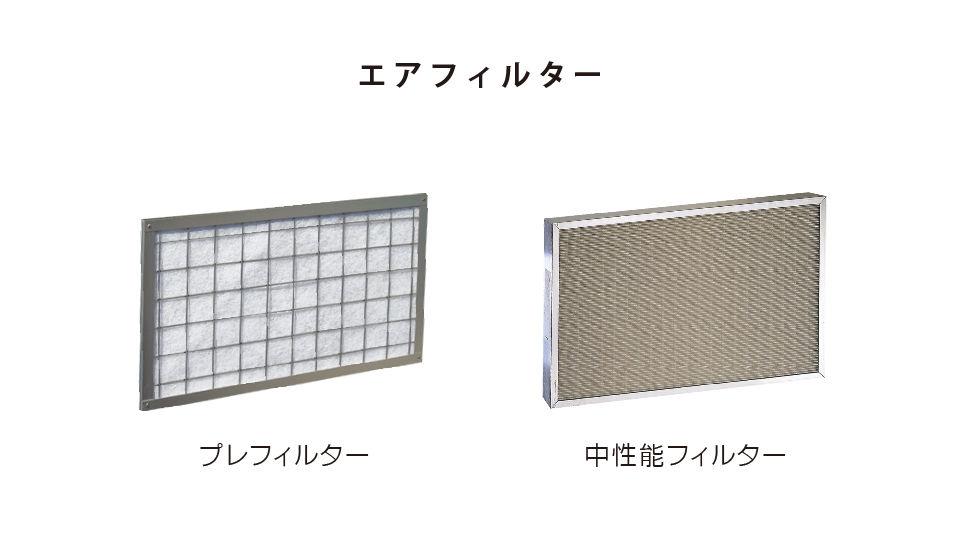

  • フィルタ

    中性能フィルタとプレフィルタを標準装着しています。

  • オプション

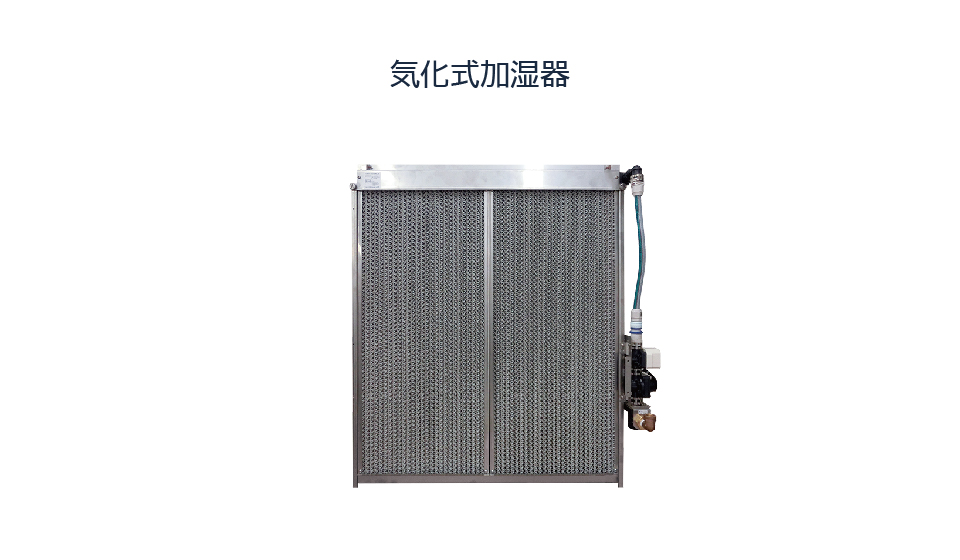

    気化式加湿器、脱臭・塩害フィルタ、耐塩害・耐重塩害仕様などのオプション対応が可能です。詳細はお問い合わせください。

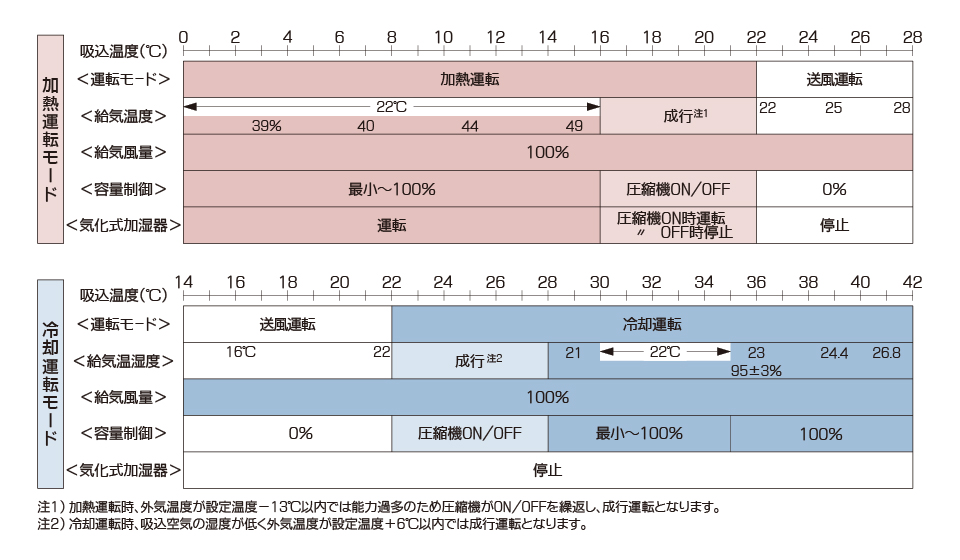

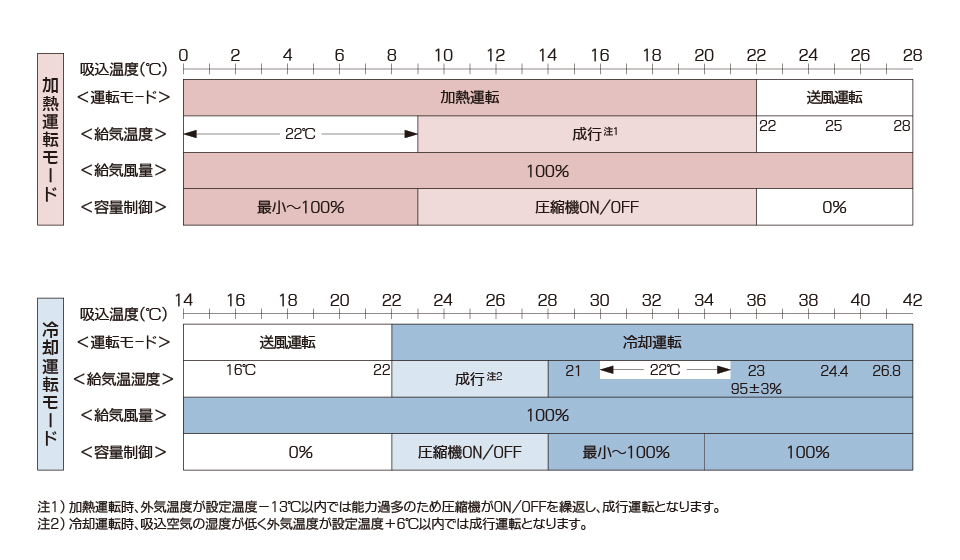

運転パターン参考値

下記運転パターンはAFG‐2100B型/定格風量/給気温度設定値22℃のときを示します。 定格風量を変更するときはご指示ください。
●加熱運転モード 吸込温湿度条件  外気:DB≦5℃のときRH=60%、DB>5℃のときRH=50%
●冷却運転モード 吸込温湿度条件  外気:DB≦38℃のときRH=69%、DB>38℃のときRH=60%
●送風運転モード 設定温度にかかわらず、圧縮機を止めて給気100%で運転しますが、冷風感防止のため外気温度が5℃以下の場合には強制的に加熱運転をします。

MODEL NUMBER

型番別詳細

冷暖運転(上吹出形) AFG-A

冷暖運転(上吹出形) AFG-A

風量:1,200m3/h

特長
1 上吹出形
2 給気温度制御で冷暖房、外気冷房運転も可能
PDFダウンロード

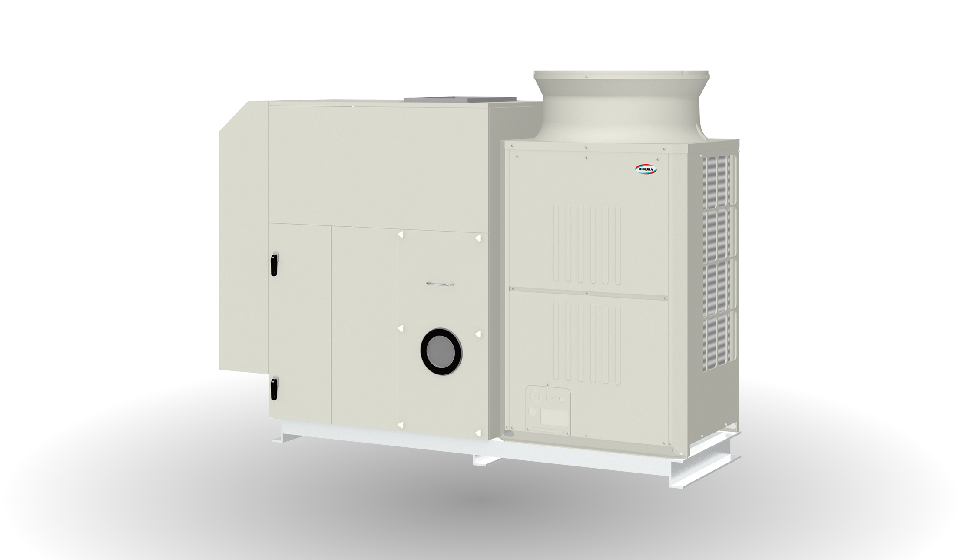

冷暖運転 上吹出形 AFG-B

冷暖運転(上吹出形) AFG-A

風量:2,100~4,200m3/h

特長
1 上吹出形
2 給気温度制御で冷暖房、外気冷房運転も可能
PDFダウンロード

冷暖運転 下吹出形 AFR-A

冷暖運転 下吹出形 AFR-A

風量:2,100~4,200m3/h

特長
1 下吹出形
2 給気温度制御で冷暖房、外気冷房運転も可能
PDFダウンロード
