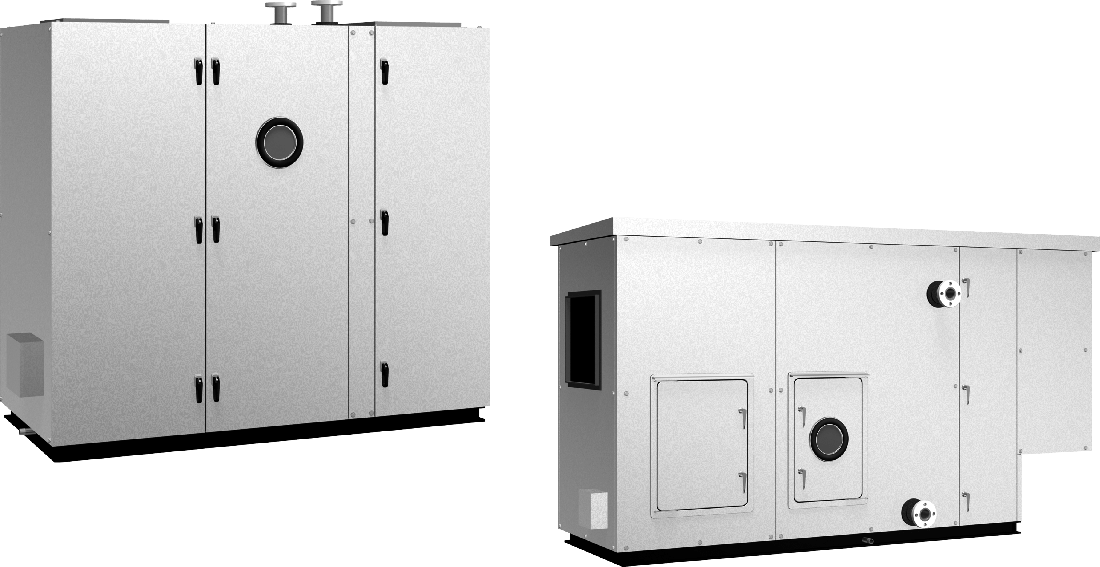

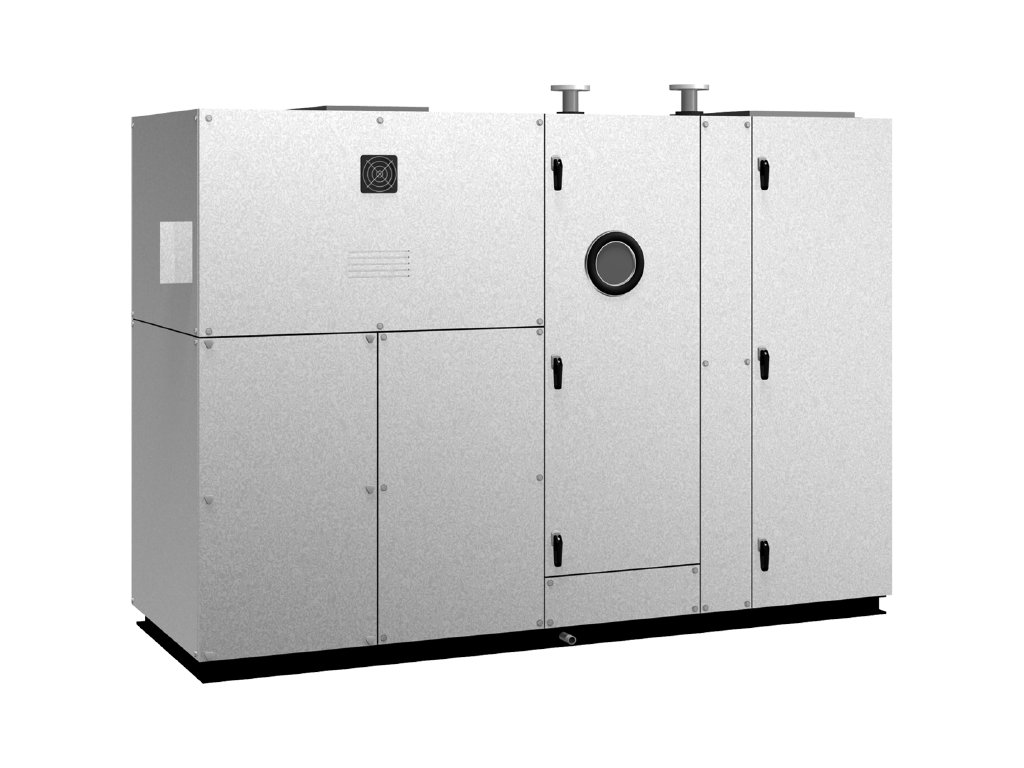

冷温水式 コンパクト形エアハン

MENU

個別分散空調用のコンパクト形冷温水式エアハンです。外気処理や外気混合空調、循環空調をおこないます。
各種床置形、屋外形、還気ファン組込形、全熱交換器組込形、天吊形など設置場所や仕様に合わせた選択が可能です。
楕円管熱交換器、2ウェイ回路、高効率ファン、IE4スーパープレミアム高効率IPMモーターに対応。
冷温水往還大温度差、低温送風など空調システムの省エネ設計に対応するコンパクトモデルです。

冷温水式コンパクトエアハン
用途
オフィスビル
病院
学校
ホテル
図書館
生産設備
研究施設
FEATURES

製品の特長

  • 特長.01

    楕円管熱交換器「低圧損オーバルコイル」と高効率「ファン」の組み合わせで送風動力を削減します。

  • 特長.02

    コイルは2ウェイ回路の組込みが可能、低負荷時の大温度差を確保し省エネ性と快適性を高めます。

  • 特長.03

    使用状況によってコイル通過風速を若干上げることが可能です。

省エネのポイント

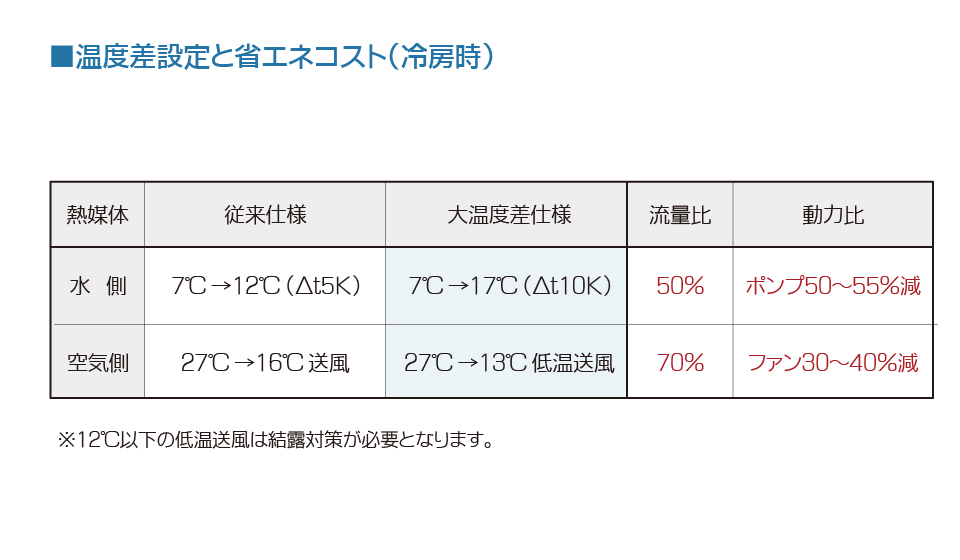

  • 大温度差運転

    冷温水の還り温度を5℃差から10℃差にすることで水量は50%減となり、ポンプ動力を50~55%削減します。また、配管を細径化できるためイニシャルコストの削減や軽量化にもつながります。

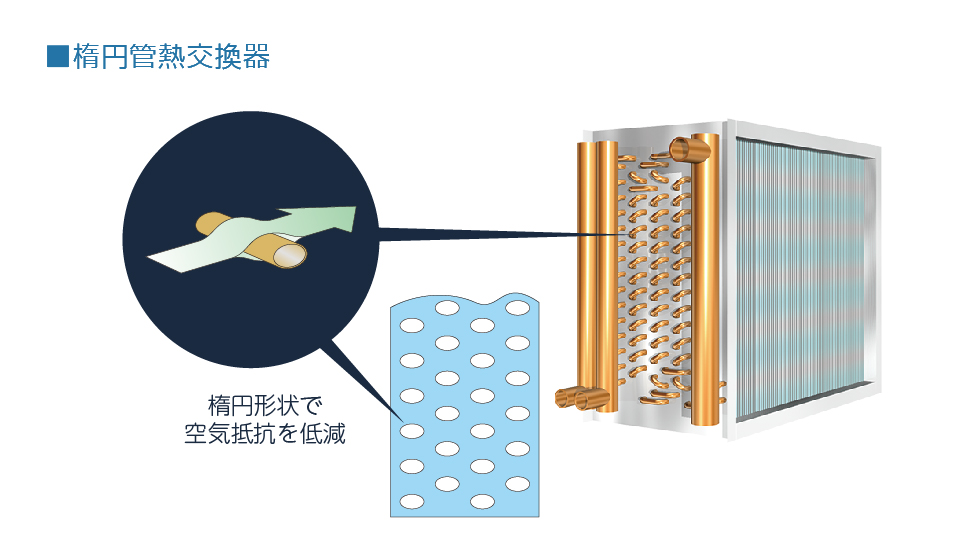

  • 楕円管熱交換器

    標準搭載の楕円管熱交換器「オーバルコイル」は銅管を楕円形状にすることで空気抵抗を抑え、送風動力を削減します。

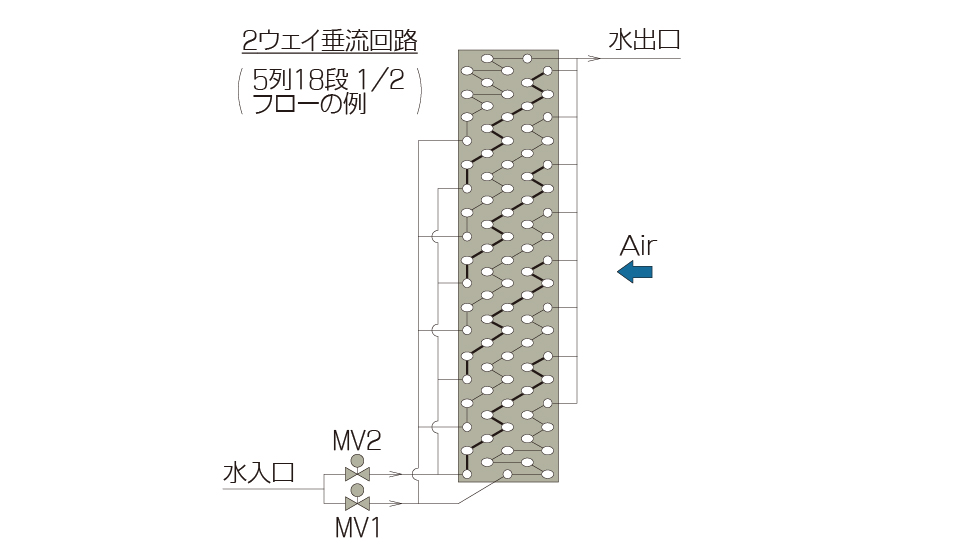

  • 2ウェイ回路

    楕円管熱交換器を2ウェイに分割形成し、低負荷時には片側を停止することで水量を絞り、安定的な大温度差運転をおこないます。(オプション)

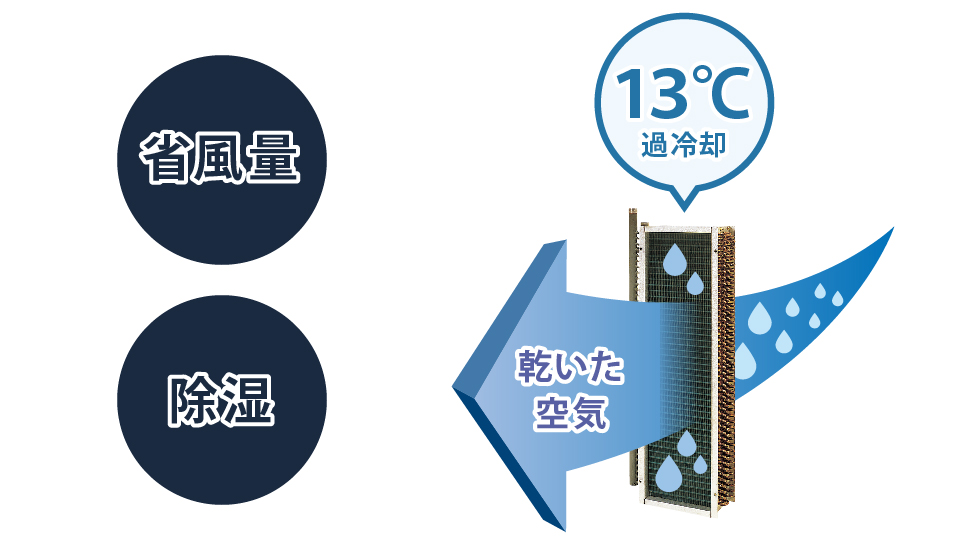

  • 13℃低温送風

    送風温度を通常の16℃から13℃にすることで風量を30%、送風動力を40~45%削減します。低温送風は十分な除湿が可能で、快適なクールビズを実現します。吹き出し口に「エアビーム」を設置すれば、再熱器を使わず室内空気の誘引による結露防止が可能です。

  • ファン・モーター

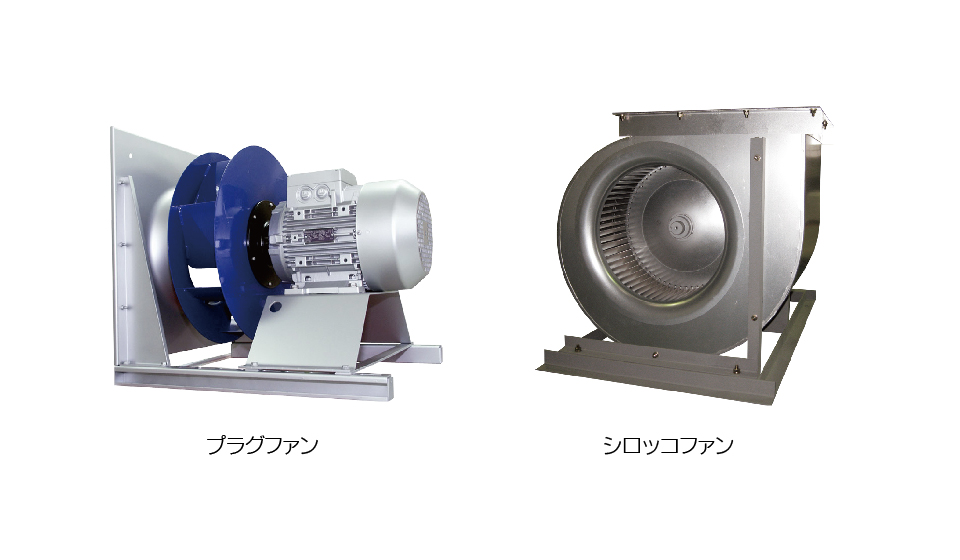

    楕円管熱交換器とシロッコファンやプラグファンを組合せ、ファン動力を平均9~36%削減します。また、IE4スーパープレミアム高効率IPMモータの採用で、ファン動力を平均5%削減します。

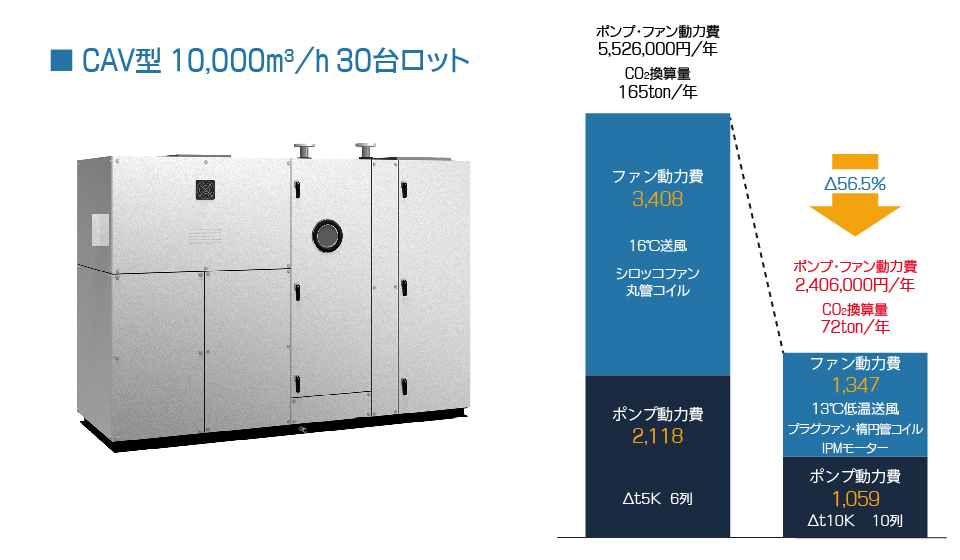

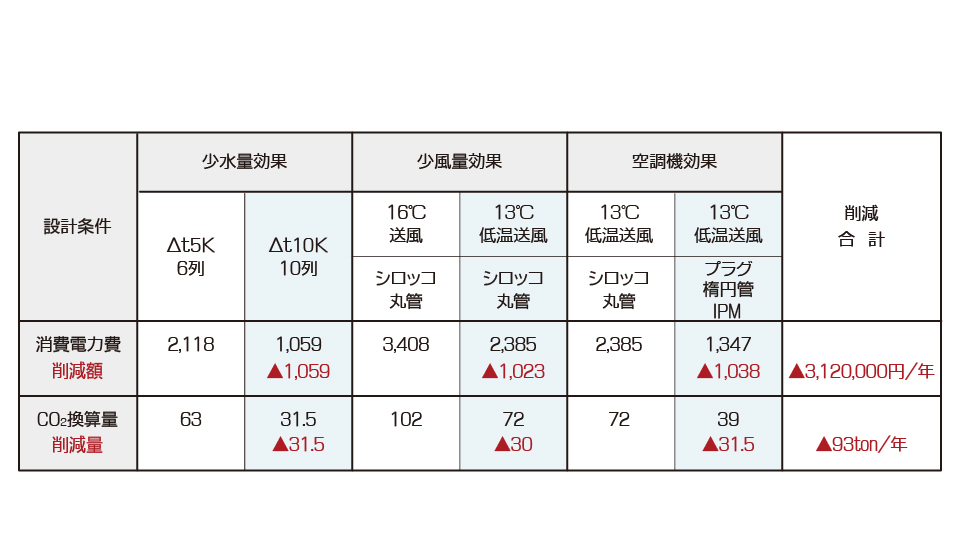

省エネ概算

機種一覧

  • 床置形CAV-PAZ型

    ●プラグファン組込
    ●低圧損オーバルコイル

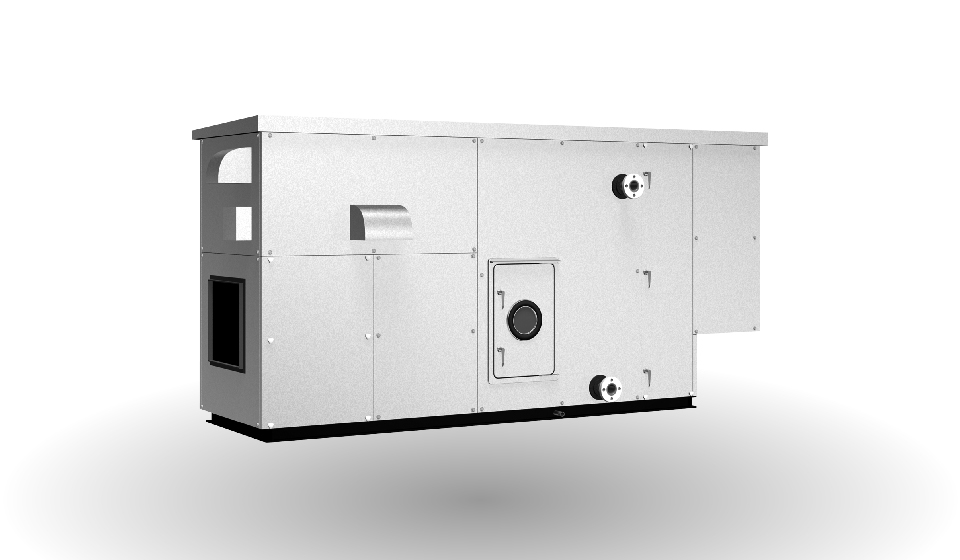

  • 屋外形CAV-PAZ-AD型

    ●プラグファン組込
    ●低圧損オーバルコイル
    ●吸込チャンバー付

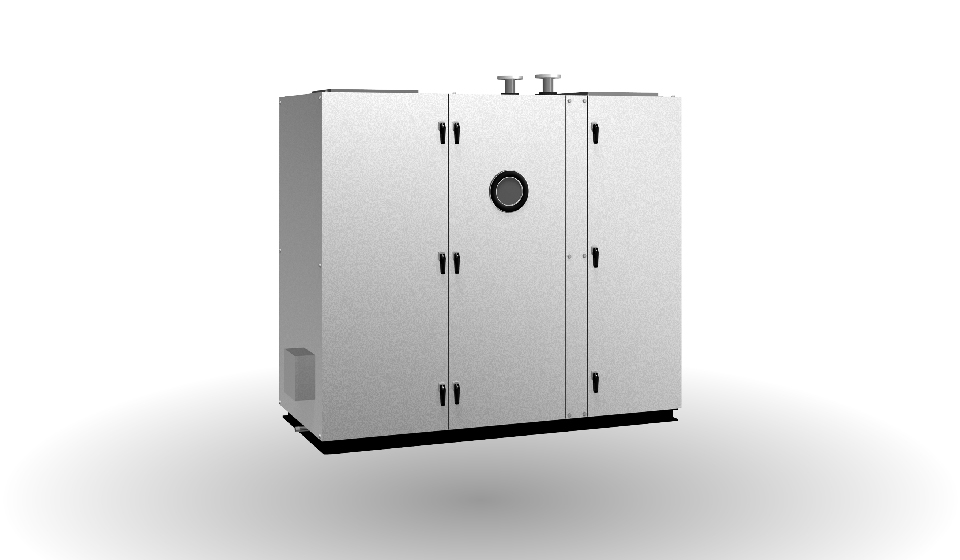

  • 床置形CAV-AZ型

    ●シロッコファン組込
    ●低圧損オーバルコイル

  • 屋外形CAV-AZ-AD型

    ●シロッコファン組込
    ●低圧損オーバルコイル
    ●吸込チャンバー付

  • 床置形CAV-FAZ型

    ●シロッコファン組込
    ●低圧損オーバルコイル
    ●モーター直結インバーター運転

  • 床置形CAV-SAZ型

    ●シロッコファン組込
    ●低圧損オーバルコイル
    ●モーター直結インバーター運転

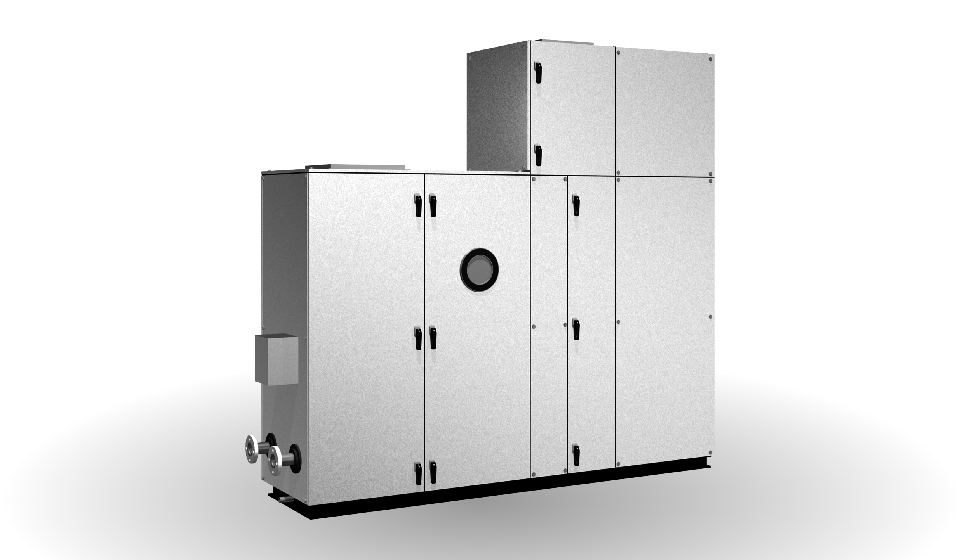

  • 還気ファン組込形AR3-AZ型

    ●シロッコファン組込
    ●低圧損オーバルコイル
    ●還気ファン組込

  • 静止型全熱交組込システム形AC3-AZ型

    ●シロッコファン組込
    ●低圧損オーバルコイル
    ●静止型全熱交換器組込

  • 回転型全熱交組込システム形AC3-RAZ型

    ●シロッコファン組込
    ●低圧損オーバルコイル
    ●回転型全熱交換器組込

  • 天吊形BRH-AZ型

    ●シロッコファン組込
    ●低圧損オーバルコイル
    ●モーター直結インバーター運転

MODEL NUMBER

型番別詳細

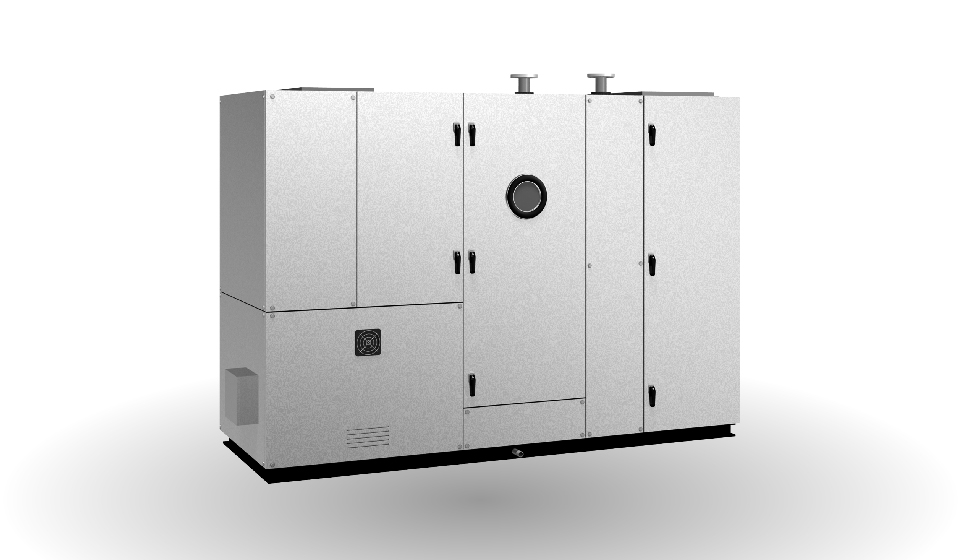

床置形(プラグファン搭載仕様) CAV-PAZ

床置形(プラグファン搭載仕様) CAV-PAZ

風量:1,590~18,040㎥/h

特長
1 廊下など屋内設置用の薄型
2 プラグファン、インバータ盤、低圧損オーバルコイル組込みの省エネ仕様
3 前面開放式でバルブの内蔵が可能、メンテ性に優れています
PDFダウンロード

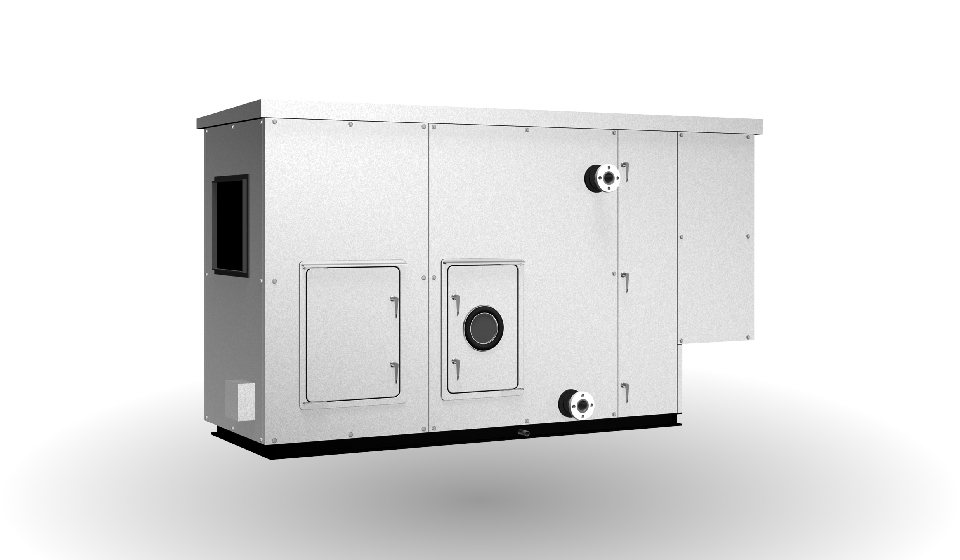

屋外形(プラグファン搭載仕様) CAV-PAZ-AD

屋外形 CAV-PAZ-AD

風量:1,590~18,040㎥/h

特長
1 屋外設置型
2 プラグファン、インバータ盤、低圧損オーバルコイル組込みの省エネ仕様
3 防虫金網を装備した吸込みチャンバー付
PDFダウンロード

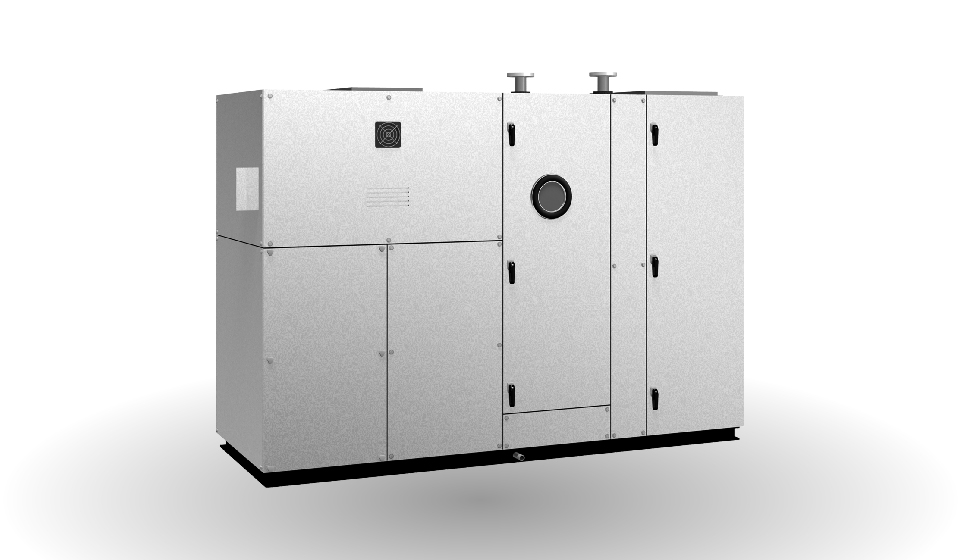

床置形 CAV/CAVF-AZ

床置形 CAV/CAVF-AZ

風量:1,590~18,040㎥/h

特長
1 廊下など屋内設置用の薄型
2 上部吹出し(CAV型)と前吹き出し(CAVF型)をラインアップ
3 シロッコファン(ベルト駆動)、低圧損オーバルコイル組込みの省エネ仕様
4 前面開放式でバルブの内蔵が可能、メンテ性に優れています
PDFダウンロード

屋外形 CAV-AZ-AD

屋外形 CAV-AZ-AD

風量:1,590~18,040㎥/h

特長
1 屋外設置型
2 シロッコファン(ベルト駆動)、低圧損オーバルコイル組込みの省エネ仕様
3 防虫金網を装備した吸込みチャンバー付
PDFダウンロード

床置横形(シロッコファン・モータ直結) CAV-FAZ

床置横形(シロッコファン・モータ直結) CAV-FAZ

風量:1,590~18,040㎥/h

特長
1 廊下など屋内設置用の薄型(横形)
2 シロッコファン(モーター直結インバータ運転)、低圧損オーバルコイル組込みの省エネ仕様
3 前面開放式でバルブの内蔵が可能、メンテ性に優れています
PDFダウンロード

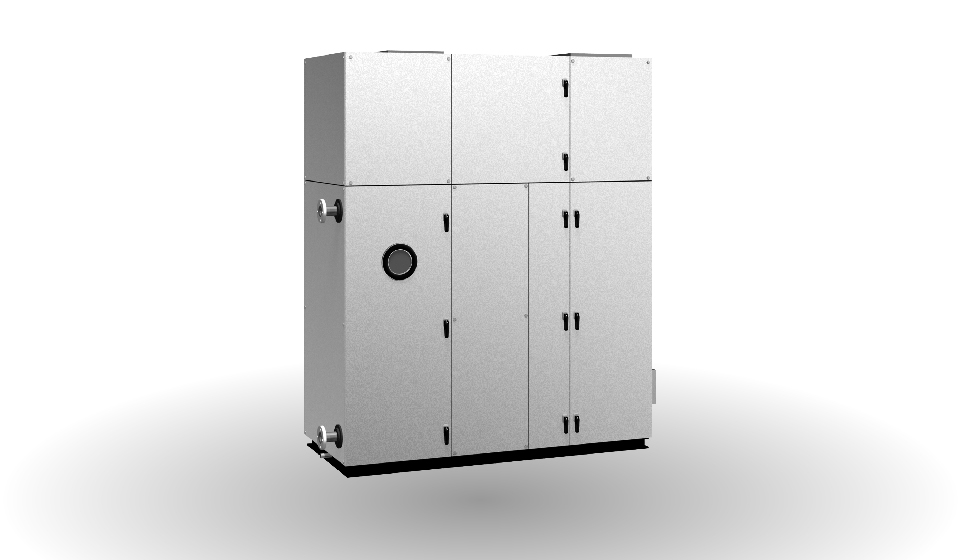

床置立形(シロッコファン・モータ直結) CAV-SAZ

床置立形(シロッコファン・モータ直結) CAV-SAZ

風量:1,600~18,040㎥/h

特長
1 廊下など屋内設置用の薄型(立形)
2 シロッコファン(モーター直結インバータ運転)、低圧損オーバルコイル組込みの省エネ仕様
3 前面開放式でバルブの内蔵が可能、メンテ性に優れています
PDFダウンロード

還気ファン組込形 AR3-AZ

還気ファン組込形 AR3-AZ

風量:1,590~18,040㎥/h

特長
1 廊下など屋内設置用の還気ファン組込型
2 シロッコファン(ベルト駆動)、低圧損オーバルコイル組込みの省エネ仕様
3 前面開放式でバルブの内蔵が可能、メンテ性に優れています
PDFダウンロード

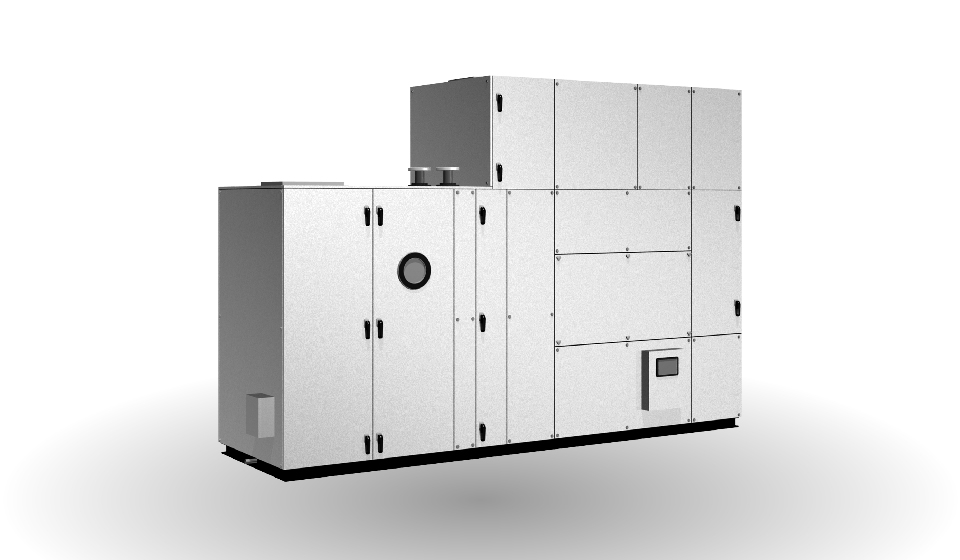

静止型全熱交組込システム形 AC3-AZ

システム形(静止型全熱交換器組込) AC3-AZ

風量:1,590~12,000㎥/h

特長
1 廊下など屋内設置用の還気ファン・静止型全熱交換器組込型
2 シロッコファン(ベルト駆動)、低圧損オーバルコイル組込みの省エネ仕様
3 前面開放式でバルブの内蔵が可能、メンテ性に優れています
PDFダウンロード

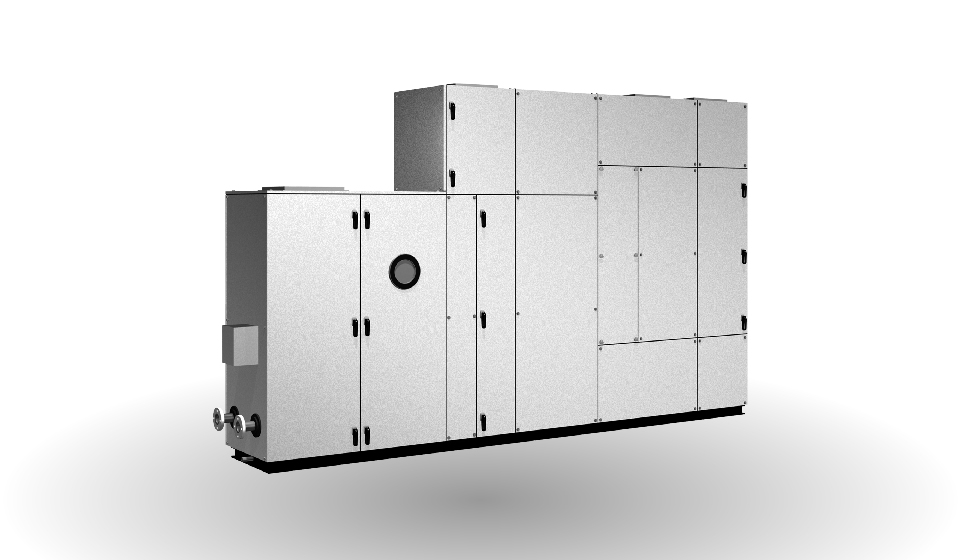

回転型全熱交組込システム形 AC3-RAZ

システム形(回転型全熱交換器組込) AC3-RAZ

風量:1,600~11,980㎥/h

特長
1 廊下など屋内設置用の還気ファン・回転型全熱交換器組込型
2 シロッコファン(ベルト駆動)、低圧損オーバルコイル組込みの省エネ仕様
3 前面開放式でバルブの内蔵が可能、メンテ性に優れています
PDFダウンロード

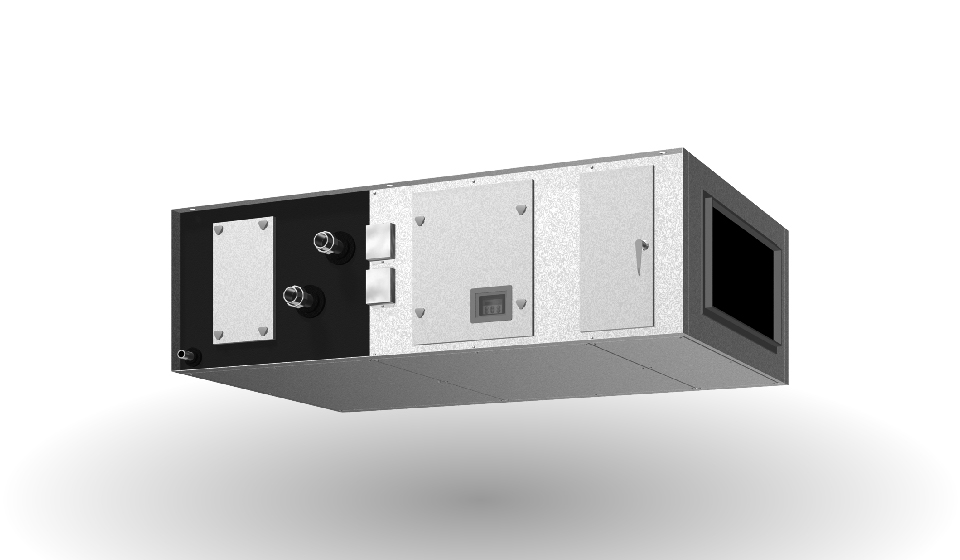

天吊形(シロッコファン・モータ直結) BRH-AZ

天吊形(シロッコファン・モータ直結) BRH-AZ

風量:790~6,100㎥/h

特長
1 天井内設置用の天吊型
2 シロッコファン(モーター直結インバータ運転)、低圧損オーバルコイル組込みの省エネ仕様
PDFダウンロード
