冷温水式 大空間用 ファンコイルユニット

MENU

大店舗や各種ビルのロビーなどの大空間空調として多くの実績を誇ります。
楕円管熱交換器でファン動力を削減し、きめ細かい水回路と温度差に適したコイル列数で仕様に合わせた選定が可能です。

用途
大空間
オフィスビル
病院
学校
ホテル
図書館
大規模店舗
生産設備
研究施設
FEATURES

製品の特長

  • 特長.01

    大温度差(⊿t10℃まで)で省水量50%可

  • 特長.02

    メンテナンスが容易な四方向吹出形(ACS3型)と、高静圧多並列ファンユニット組み込みの天埋マルチ形(HSR3型)をラインアップ

製品一覧

  • 四方向吹出形

    ACS3型

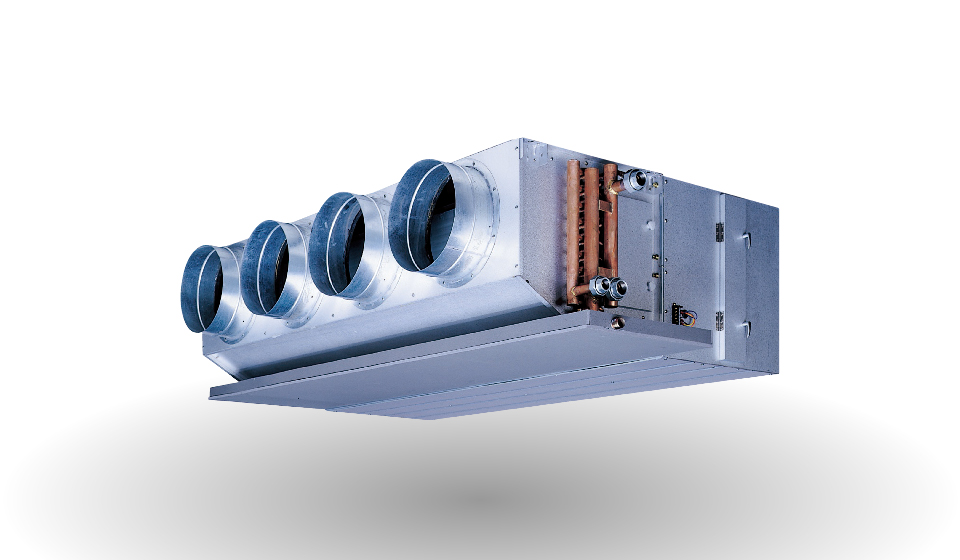

  • 天埋マルチ形

    HSR3型

省エネのポイント

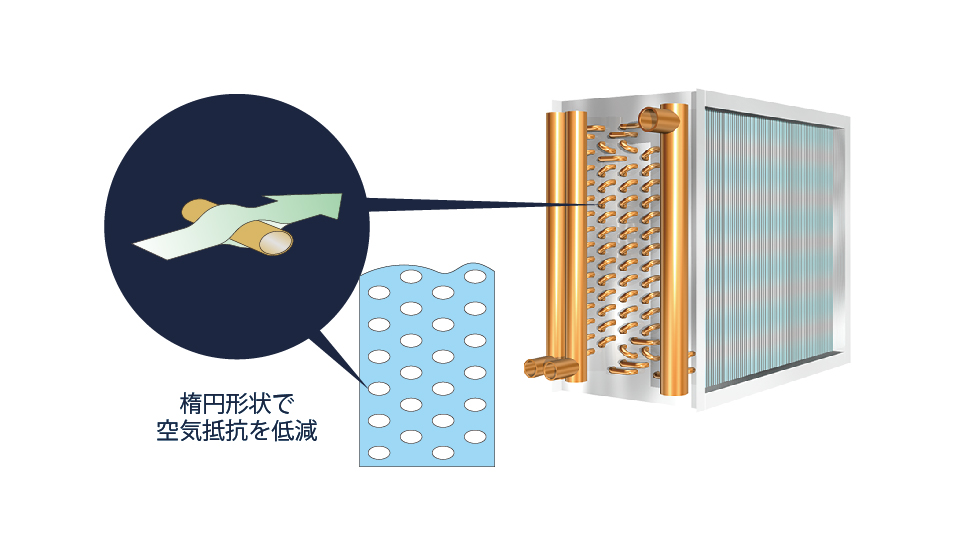

  • 楕円管熱交換器

    標準搭載の楕円管熱交換器「オーバルコイル」は銅管を楕円形状にすることで空気抵抗を抑え、送風動力を削減します。

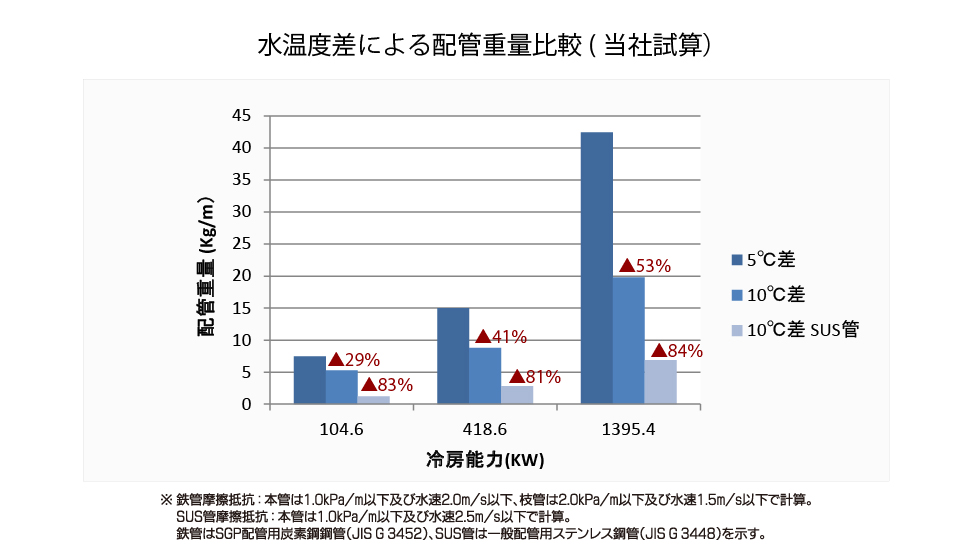

  • 中温熱媒・大温度差運転

    還り温度を5℃差から10℃差にすることで水量は50%減となり、ポンプ動力を50~55%削減します。また、配管を細径化できるためイニシャルコストの削減や軽量化につながります。

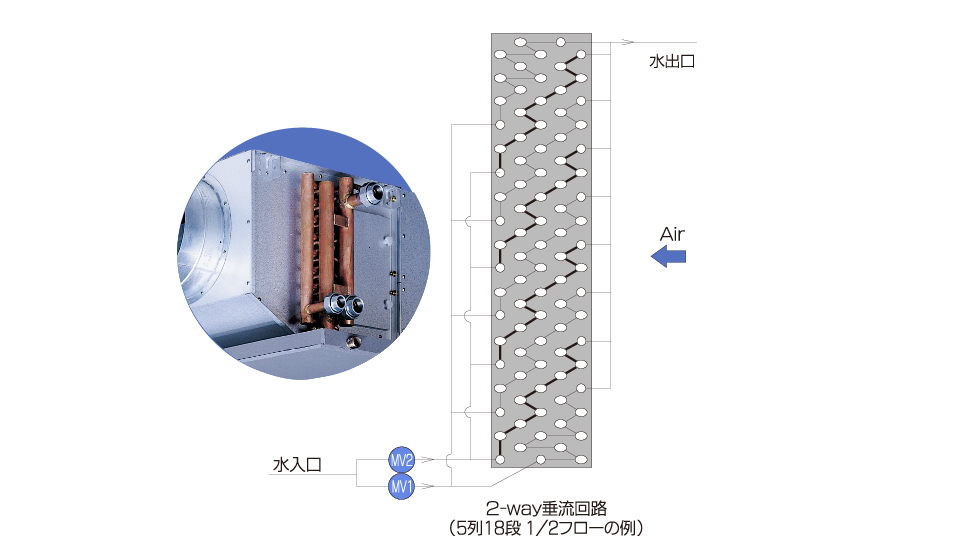

  • 2ウェイ回路

    天埋マルチ形は2ウェイ回路コイルの搭載が可能です。コイルを2つに分け負荷に応じて片側運転することで、低負荷時にも温度差を確保します。

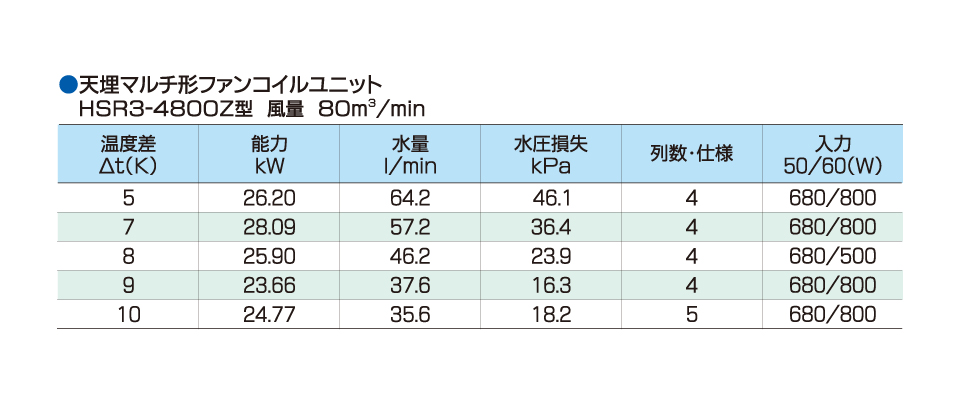

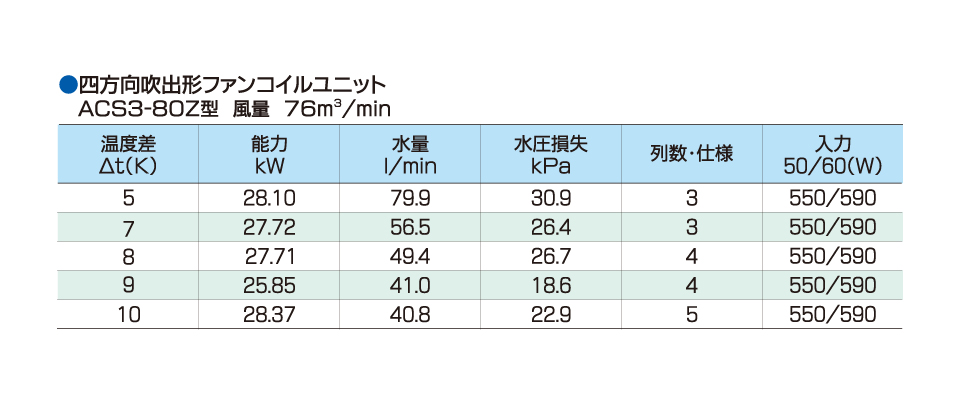

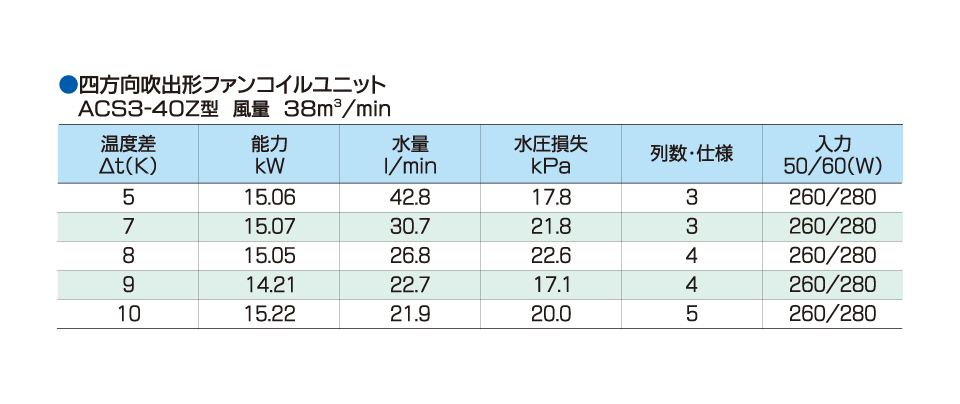

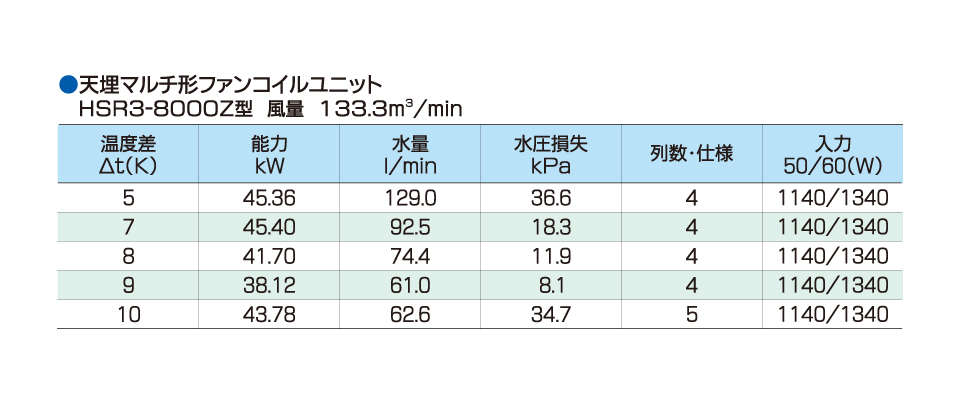

性能の目安

条件:入口水温7℃ 吸込み空気DB=27℃ WB=19.5℃ プレフィルター付き ※Z型 10Φ相当楕円銅管オーバルコイル

吹出口

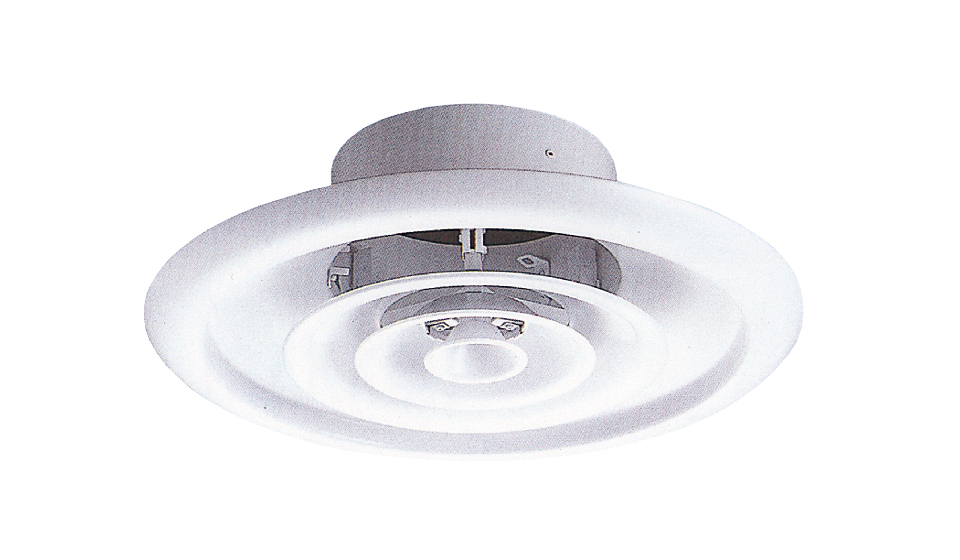

  • 丸型 C2型

    吹出し方向の切り換えが可能です。

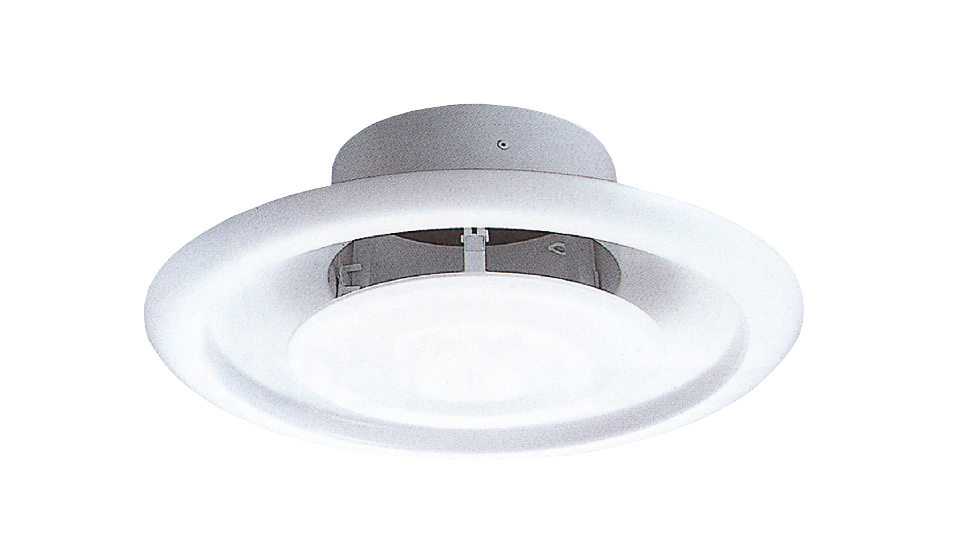

  • 丸パン型 CP型

    ドラフト感を抑えたい場所に適しています。

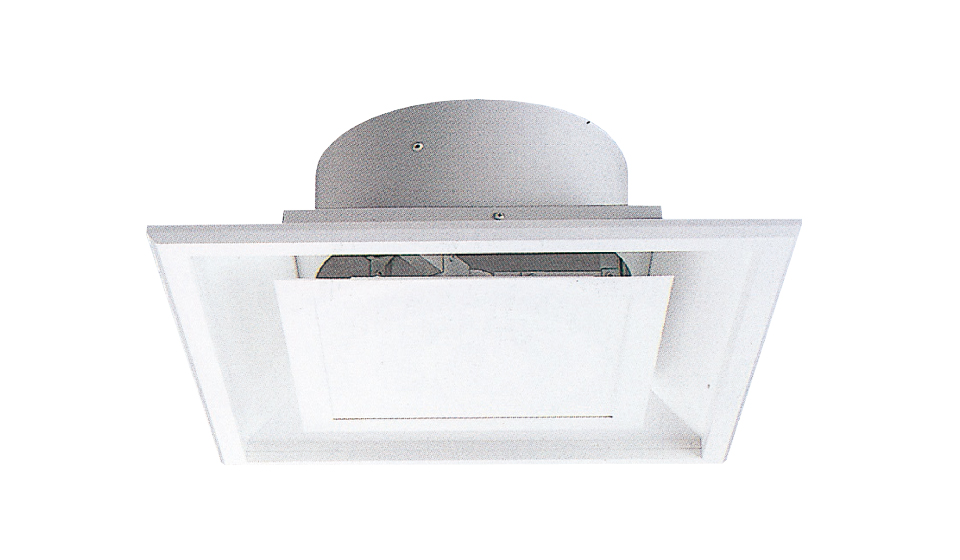

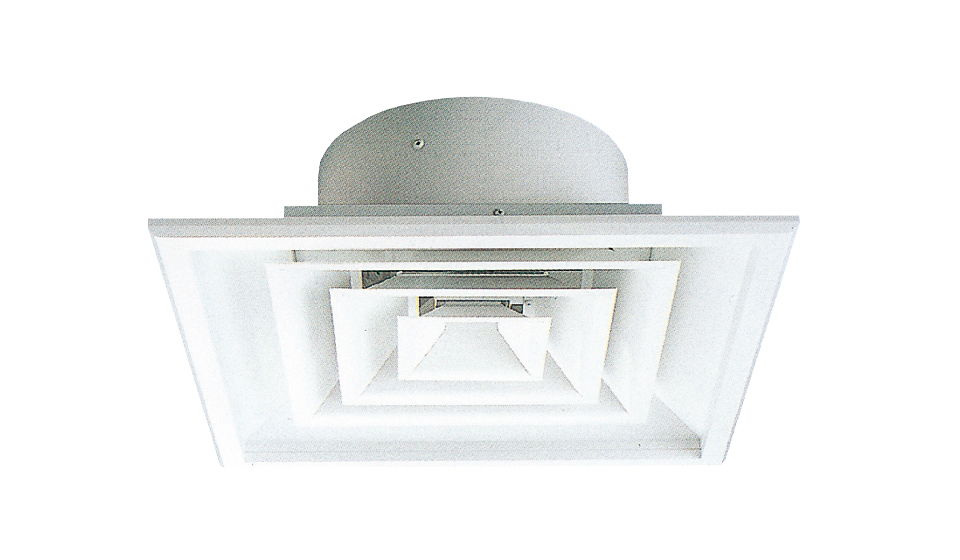

  • 角型 C2型

    吹出し方向の切り換えが可能です。

  • 角パン型 EP型

    ドラフト感を抑えたい場所に適しています。

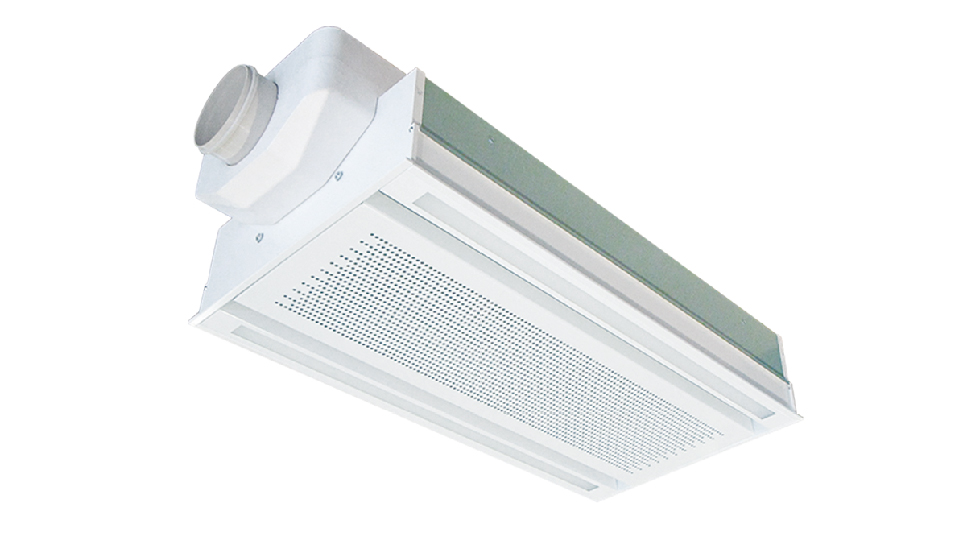

  • 放射整流ユニット 環境エアビーム

    快適性の高い放射空調が可能です。

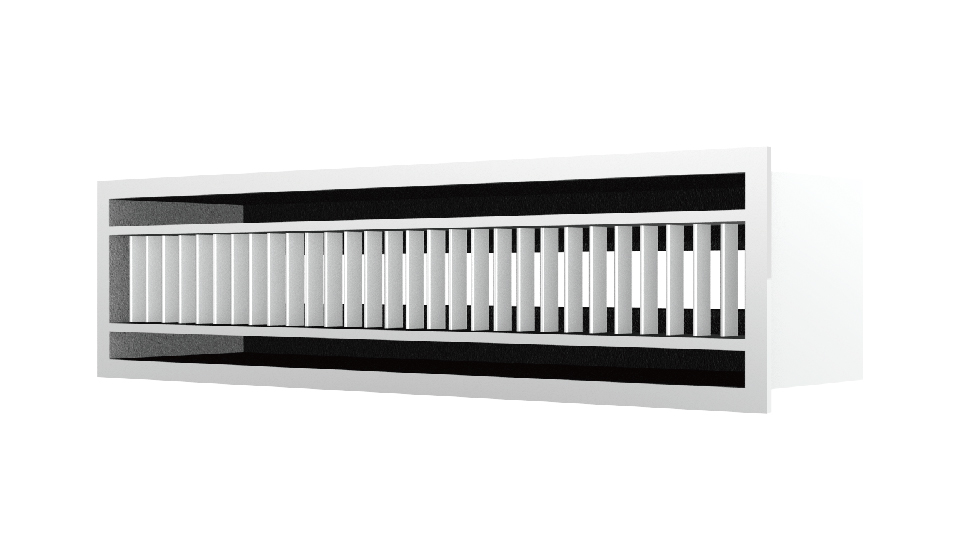

  • 誘引レジスター

    独自の結露防止設計です。

天埋マルチ形設置例

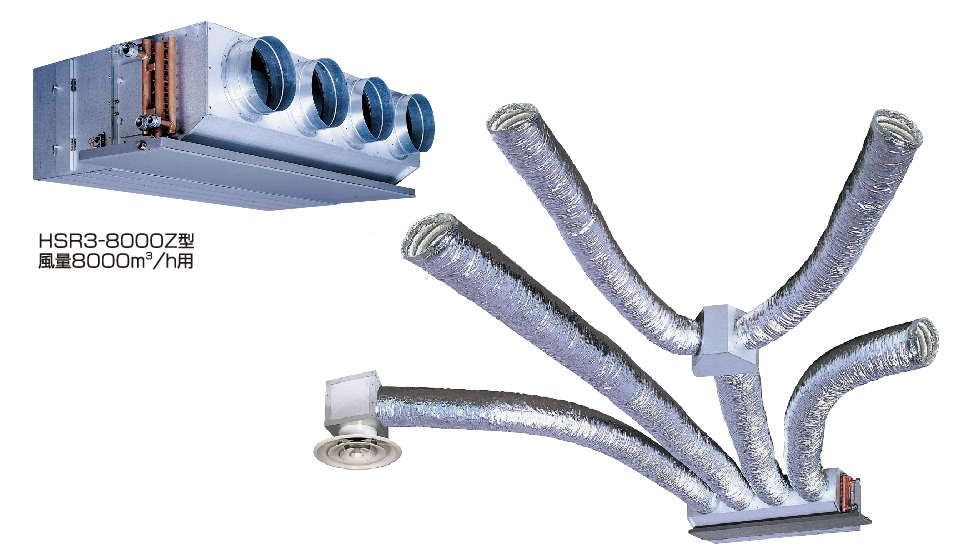

  • フレキダクト

    断熱ダクトやターミナルチャンバーで吹出し口を自在に配置し、広範囲な空調をおこないます。

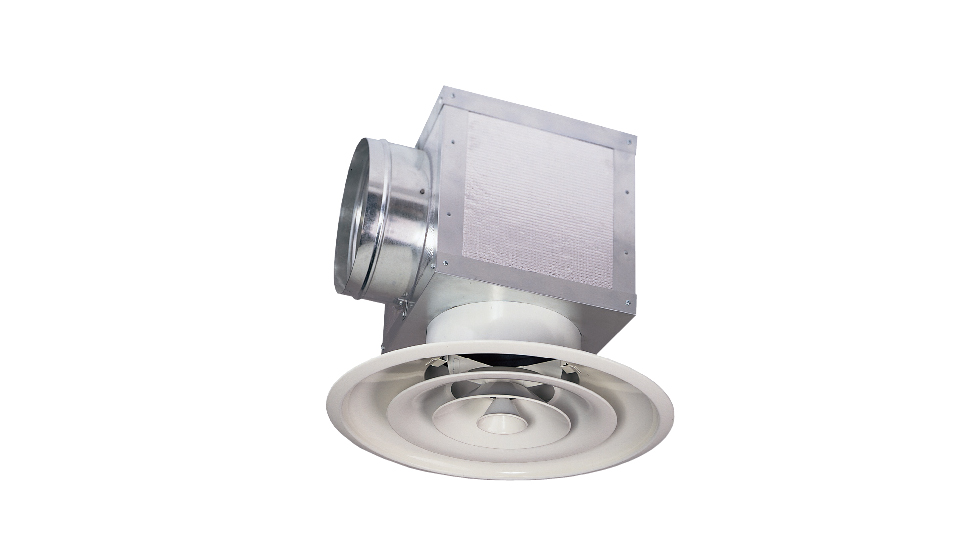

  • アネモ用チャンバ

    1点吊りで取り付け時間が短縮されます。ダンパーの調整はアネモの中コーンを取り外し内部より簡単におこなえます。

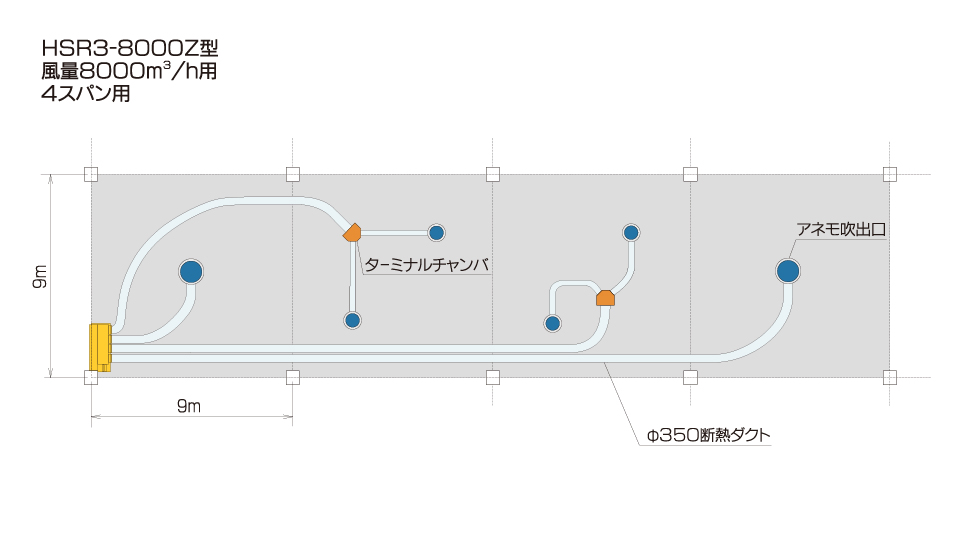

  • 設置例

    高静圧の多並列ファンユニットを組込み、最大風量8000m3/h、機外静圧98Paまで送風が可能です。さらにブースターファンにより延長や高所吹出しができます。

MODEL NUMBER

型番別詳細

四方向吹出形 ACS3

四方向吹出形 ACS3

冷房能力(全熱):15.22~36.72Kw

特長
1 店舗など大空間に設置する天井カセット4方向吹出形
2 高風力ターボファンの搭載で広範囲空調が可能(高天井対応)
3 水温度差に合わせて3列、4列、5列コイルを選択
4 中性能フィルタや外気取入対応など仕様に合わせたオプション対応
PDFダウンロード

天埋マルチ形 HSR3

天埋マルチ形 HSR3

冷房能力(全熱):24.77~43.78Kw

特長
1 店舗など大空間に設置する吹出しチャンバ一体形の天井埋込み形
2 多並列ファンユニットの搭載で高静圧(98Pa)
3 水温度差に合わせて4列、5列コイルを選択
4 2-way垂流回路、中性能フィルタなど仕様に合わせたオプション対応
PDFダウンロード
