空冷HP式
ツインサイクル形外調機

MENU

2つの冷媒回路を備え、強力な除湿・加湿能力を有する熱源一体形外調機です。

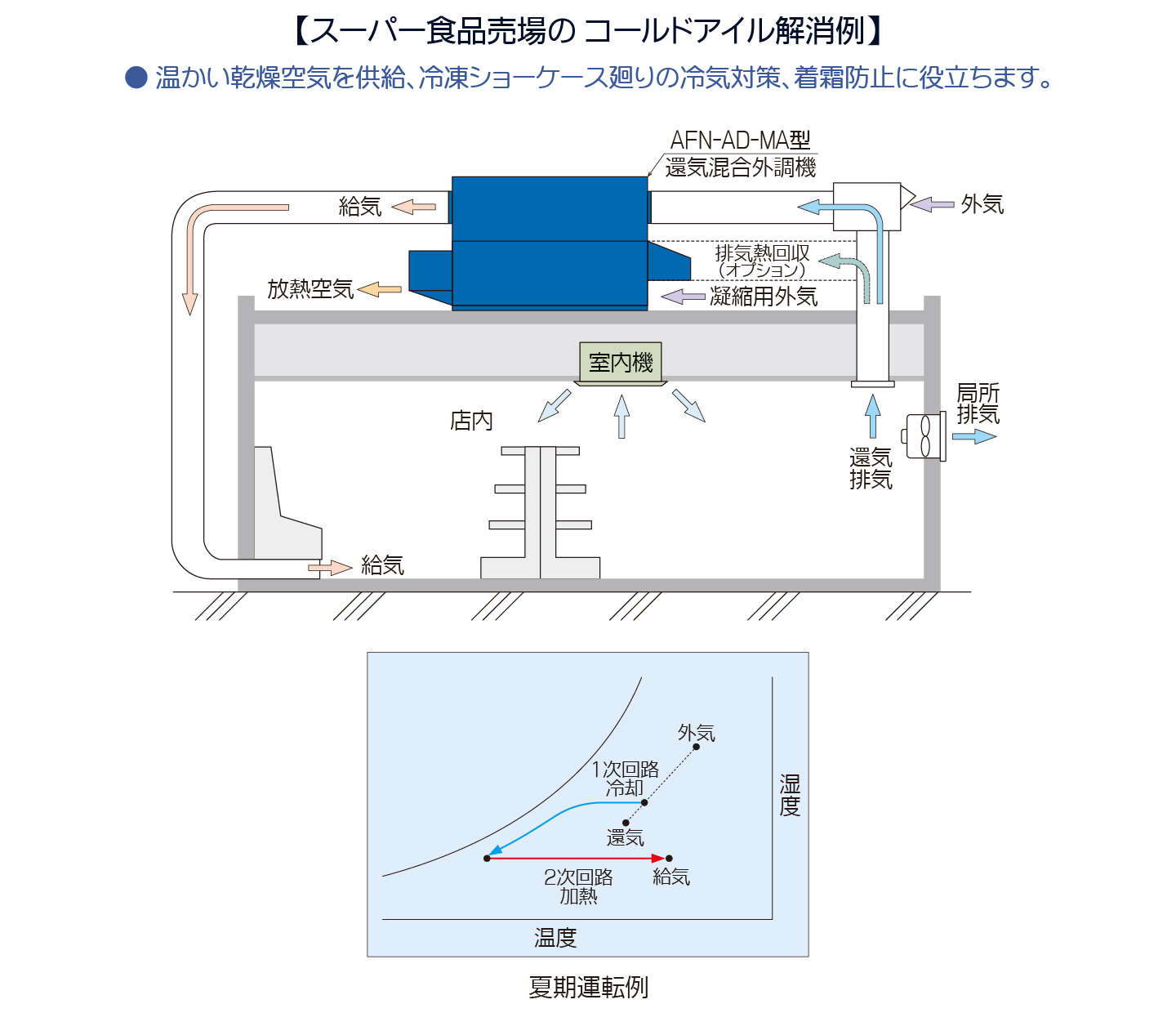

冷却+冷却運転で工場・研究施設などの外気処理や、冷却+加熱運転でショーケースのコールドアイル解消などにご使用いただけます。
除湿方式としてデシカントロータ式に比べ、制御性、操作性、耐久性、メンテナンス性に優れ、省スペースで省コストです。

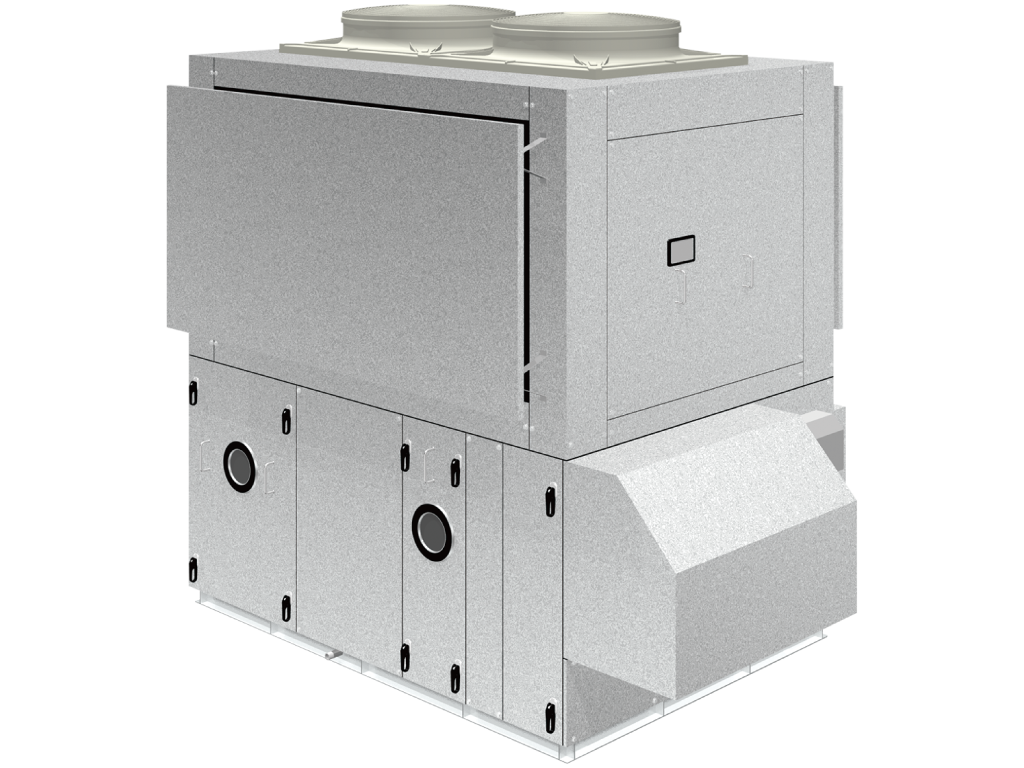

空冷HP式ツインサイクル形外調機
用途
強力除湿
生産設備
研究施設
倉庫・物流センター
FEATURES

製品の特長

  • 特長.01

    2つの冷媒回路で夏期の過酷な外気も過冷却除湿、冬期は2つの加湿器で強力に加湿

  • 特長.02

    第1冷媒回路で冷却、第2冷媒回路で加熱、比例再熱空気の供給が可能

  • 特長.03

    凝縮器は共有ツーウェイ方式、伝熱面積の連結効果や冷暖同時運転時の熱回収効果で省エネ

  • 特長.04

    CO2制御に対応

  • 特長.05

    故障時の片側運転に対応

特長

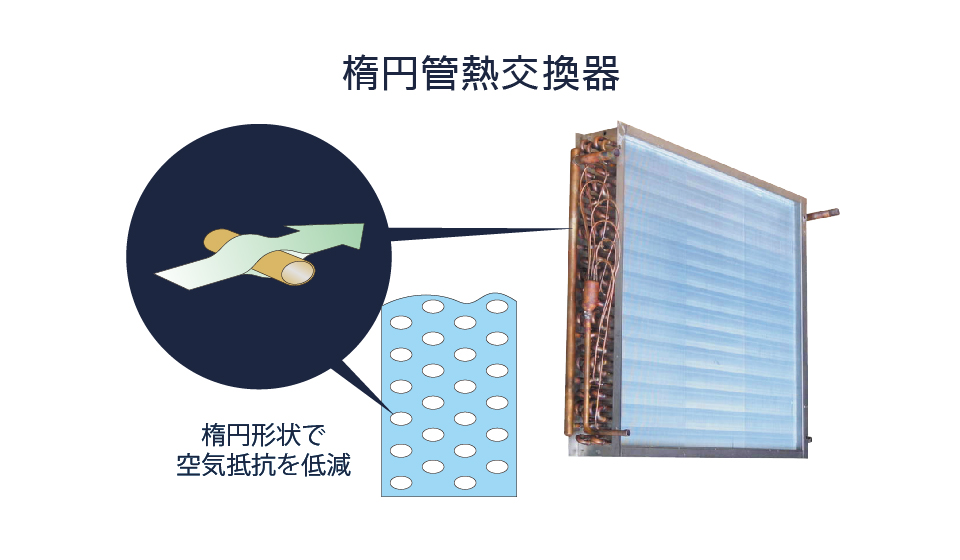

  • 楕円管熱交換器

    楕円管熱交換器「オーバルコイル」は銅管を楕円形状にすることで空気抵抗を抑え、送風動力の削減や低騒音・機体の小型化を可能にします。

  • 一体形構造

    熱源一体形のため冷媒配管工事が不要で、工事を簡略化できます。オプションで室内排気を凝縮側に通風し、熱回収によりCOPを高めることも可能です。

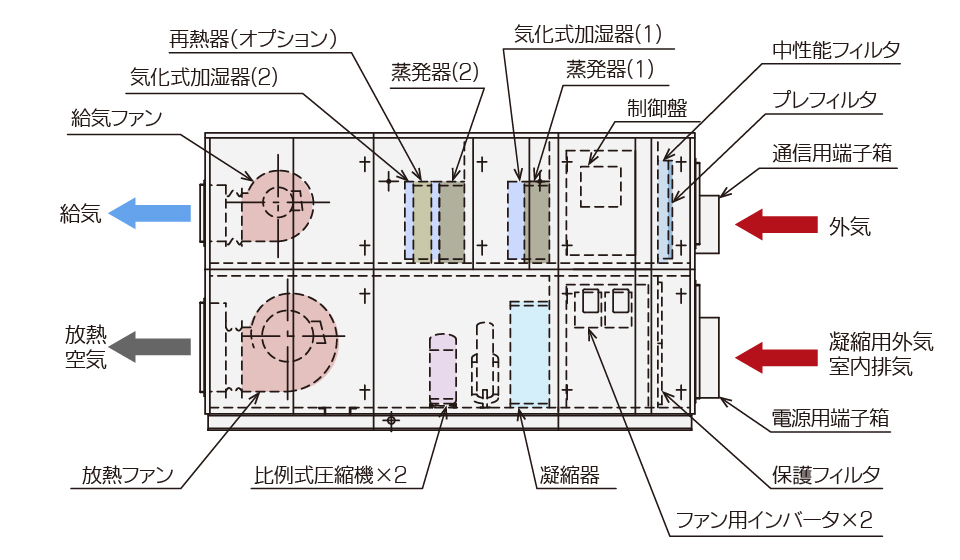

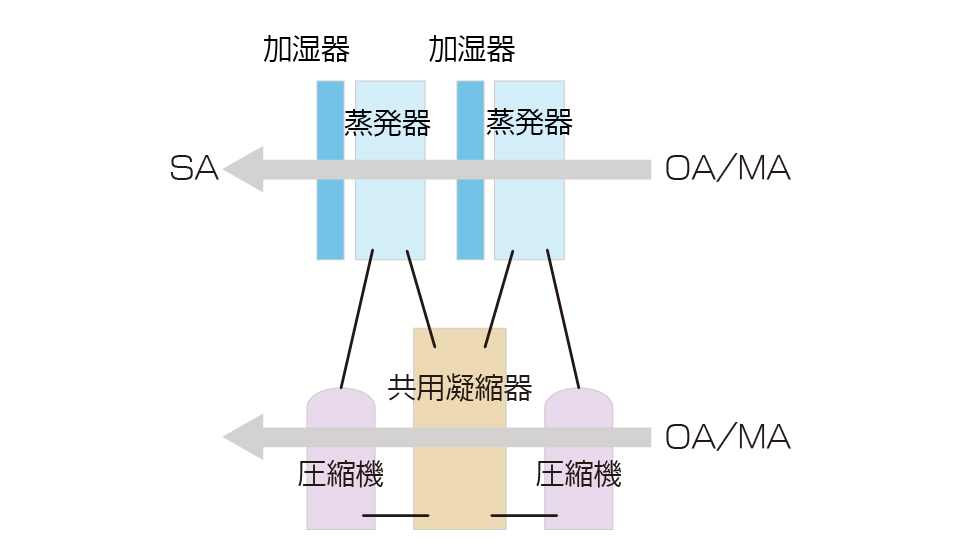

  • ツインサイクル形

    2つの冷媒回路で夏期の強力除湿、冬期の強力加湿に対応。1次冷媒回路で冷却、2次冷媒回路で加熱します。凝縮は共有ツーウェイで、伝熱面積の連結効果や冷暖房同時運転時の熱回収効果で省エネ性が高く、故障時の片側運転にも対応しています。

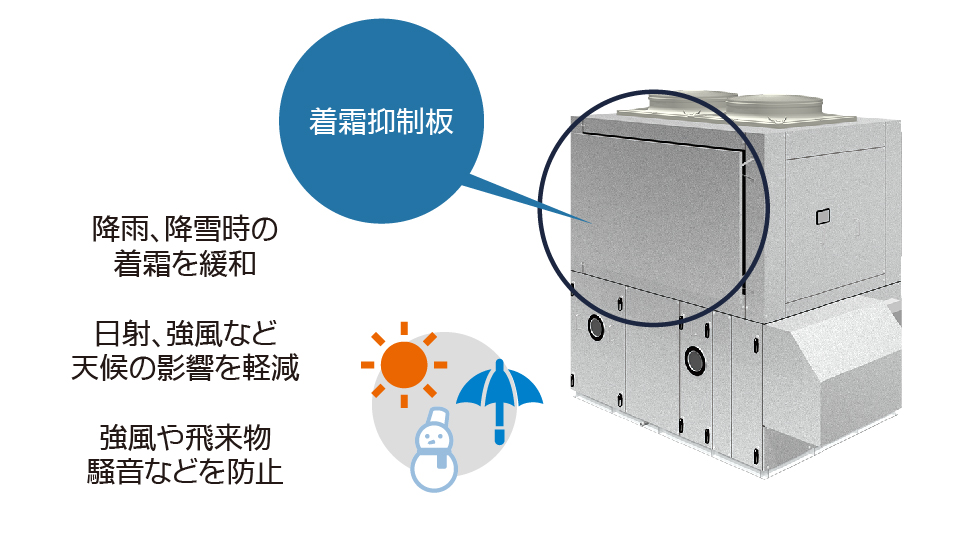

  • 着霜抑制板

    RFT型は凝縮器側に着霜抑制板を装着し、日射、強風、雷雨等の影響を緩和し、デフロストや騒音を軽減します。

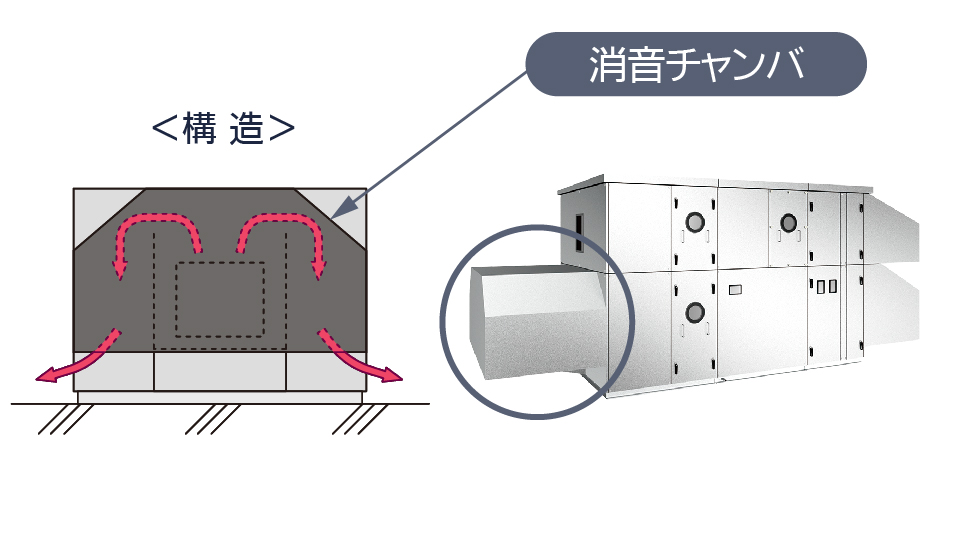

  • 消音チャンバー

    屋外形は消音チャンバーを装着し、騒音を軽減します。

  • 3連式比例再熱

    AFL-R型は独立した再熱回路により冷却運転時に安定した再熱能力を発揮します。

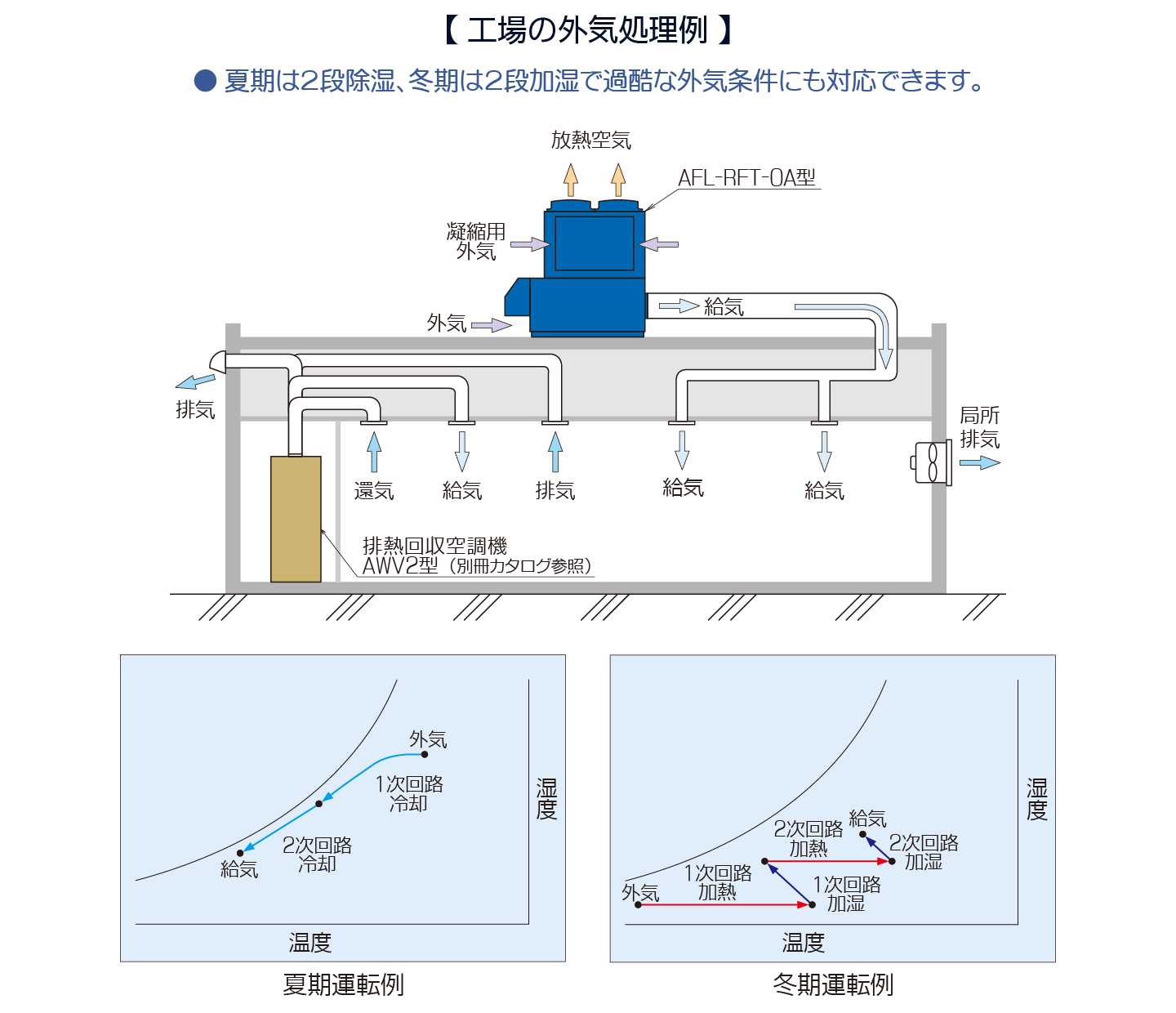

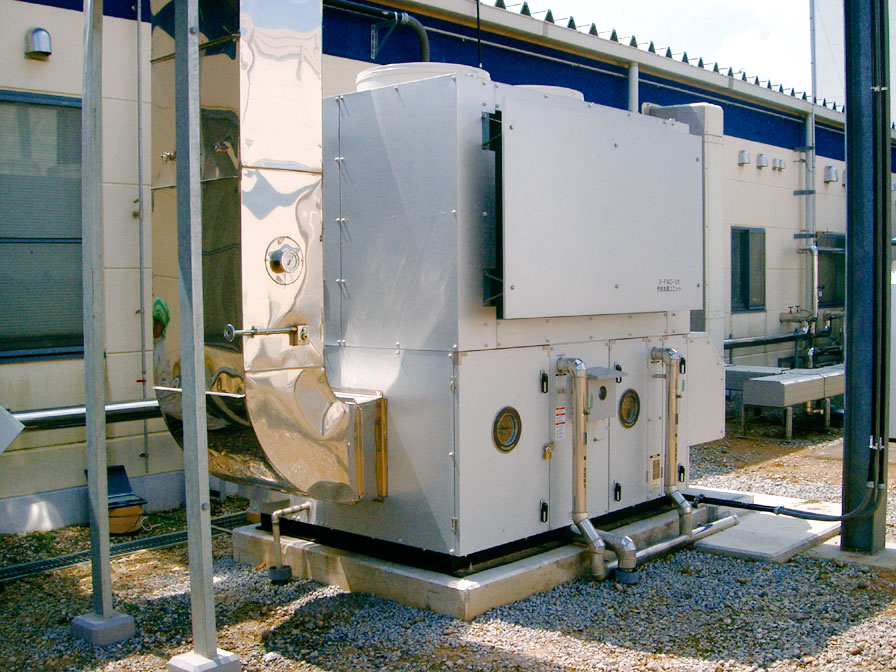

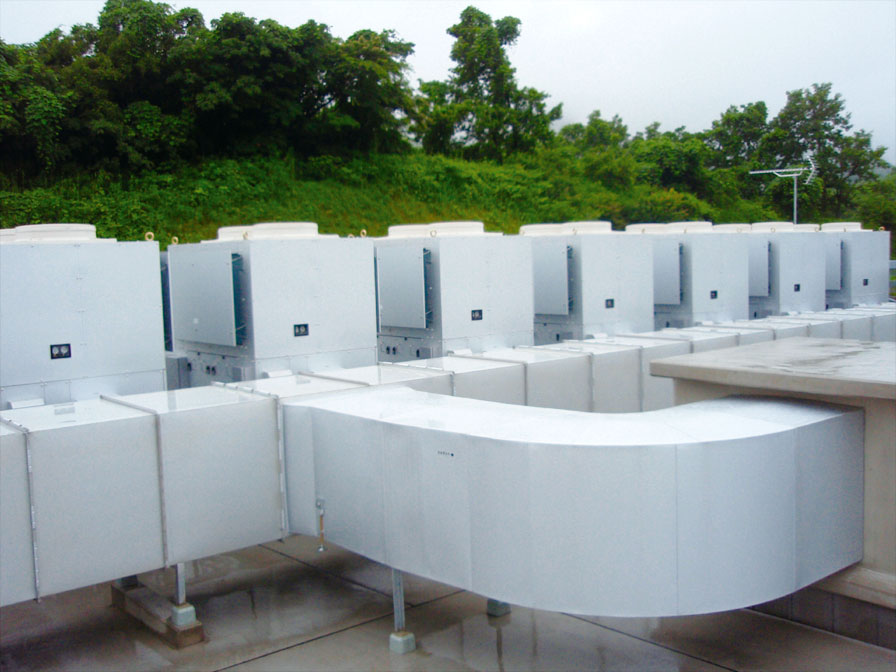

設置運転例

機種一覧

  • AFL-RFT型

    CO2比例制御、給気温度制御、加湿・除湿制御
    設計吹出し温度13℃

  • AFL-DK/AD型

    CO2比例制御、給気温度制御、加湿・除湿制御
    設計吹出し温度13℃
    オプション:排気熱回収、再熱器組込

  • AFL-RDK/RAD型

    CO2比例制御、給気温度制御、加湿・除湿制御、再熱制御
    設計吹出し温度13℃
    オプション:排気熱回収

  • AFN-RFT型

    CO2比例制御、給気温度制御、加湿・除湿制御
    設計吹出し温度16℃
    オプション:再熱器組込

  • AFN-DK/AD型

    CO2比例制御、給気温度制御、加湿・除湿制御
    設計吹出し温度16℃
    オプション:排気熱回収、再熱器組込

MODEL NUMBER

型番別詳細

13℃送風 屋外立形 AFL-RFT

13℃送風 屋外立形 AFL-RFT

風量:2,000~4,500㎥/h

特長
1 13℃過冷却除湿
2 屋外設置用、場所をとらない立形
3 着霜抑制板、整流遮音ボックスなど独自の技術で耐久性を向上
4 再熱器の組込みが可能(オプション)
PDFダウンロード

13℃送風 屋内用/屋外用 AFL-DK/AD

風量:2,000~8,400㎥/h

特長
1 13℃過冷却除湿
2 屋内用(DK型)と屋外用(AD型)をラインアップ
3 屋外形は消音チャンバ付で低騒音
4 室内排気の熱回収、再熱器の組込みが可能(共にオプション)
PDFダウンロード

13℃送風 3連式比例再熱屋内用/屋外用 AFL-RDK/RAD

13℃送風 3連式比例再熱屋内用/屋外用 AFL-RDK/RAD

風量:3,000~4,200㎥/h

特長
1 13℃過冷却除湿
2 再熱回路用圧縮機を組込んだ3連式比例再熱方式、安定した再熱が可能
3 屋内用(DK型)と屋外用(AD型)をラインアップ
4 屋外形は消音チャンバ付で低騒音
5 室内排気の熱回収が可能(共にオプション)
PDFダウンロード

16℃送風 屋外立形 AFN-RFT

16℃送風 屋外立形 AFN-RFT

風量:2,500~5,500㎥/h

特長
1 16℃冷却除湿
2 屋外設置用、場所をとらない立形
3 着霜抑制板、整流遮音ボックスなど独自の技術で耐久性を向上
4 再熱器の組込みが可能(オプション)
PDFダウンロード

16℃送風_屋内用/屋外用 AFN-DK/AD

風量:2,500~10,500㎥/h

特長
1 16℃過冷却除湿
2 屋内用(DK型)と屋外用(AD型)をラインアップ
3 屋外形は消音チャンバ付で低騒音
4 室内排気の熱回収、再熱器の組込みが可能(共にオプション)
PDFダウンロード

13℃/16℃送風 屋外立形 クリーンエア仕様 AFL/AFN-RFT-COA

13℃/16℃ 屋外立形 クリーンエア仕様 AFL/AFN-RFT-COA
特長
1 13℃または16℃過冷却除湿
2 屋外設置用、場所をとらない立形
3 省エネプレート、整流遮音ボックスなど独自の技術で耐久性を向上
4 再熱器の組込みが可能(オプション)
PDFダウンロード
