空冷直膨式 エア・コンビ空調機&調温調湿空調システム

快適なクールビズ・ウォームビズを

MENU

衛生的で快適な室内環境や、知的生産性が向上するような執務環境をつくるためには、温度だけではなく「湿度」の管理が大切です。高性能エアハン「エア・コンビ」は、除湿・加湿機能を充実させた空調機で、省エネ制御や放射整流吹出口を組み合わせ、快適なクールビズ・ウォームビズ空調を実現します。

調温調湿空調システム(3)
用途
オフィスビル
病院
学校
図書館
FEATURES

特長

湿度とやさしい気流でつくる快適感

「エア・コンビ」空調機は、コイルと気化式加湿器をそれぞれ2台搭載し、外気(潜熱)と還気(顕熱)を分離処理することで、温度と湿度を最適化します。
外気温湿度による送水温度可変やポンプの水速調整などの省エネ制御をおこない、室内側に放射整流吹出口「エアビーム」を接続することで、気流を感じない快適な空間をつくります。

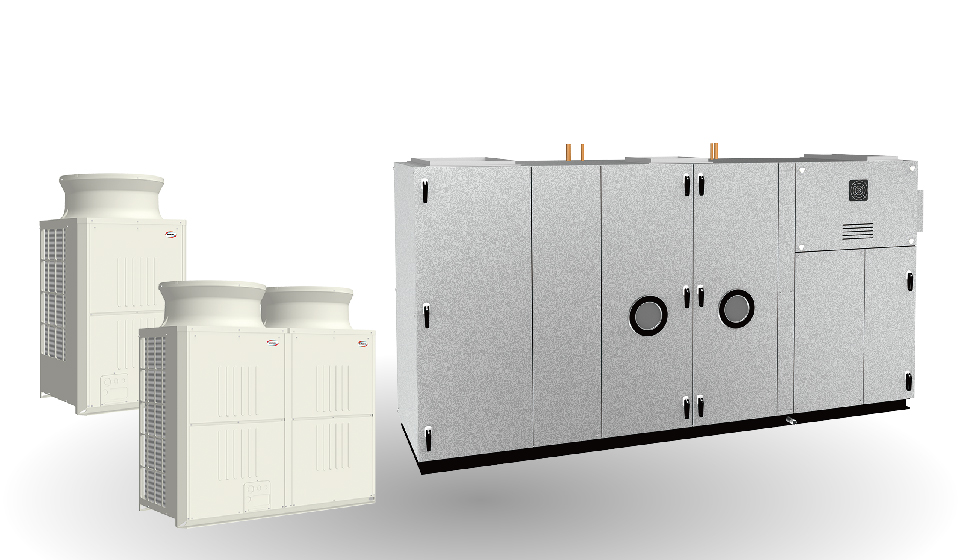

  • エア・コンビ床置形 コンパクトCN-DD/DS型

    気化式加湿器の連装

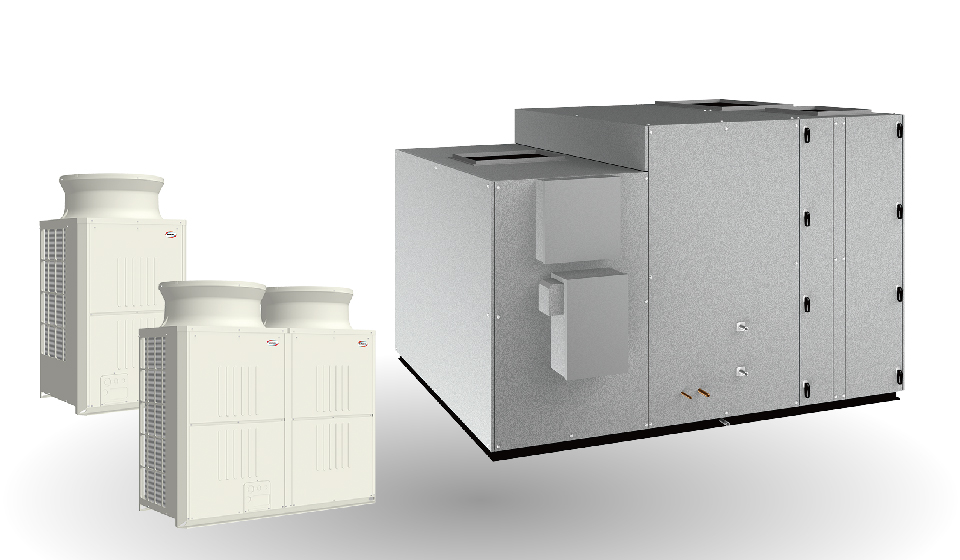

  • エア・コンビ床置形 水平PH-DD/DS型

    気化式加湿器の連装またはハイブリッド加湿

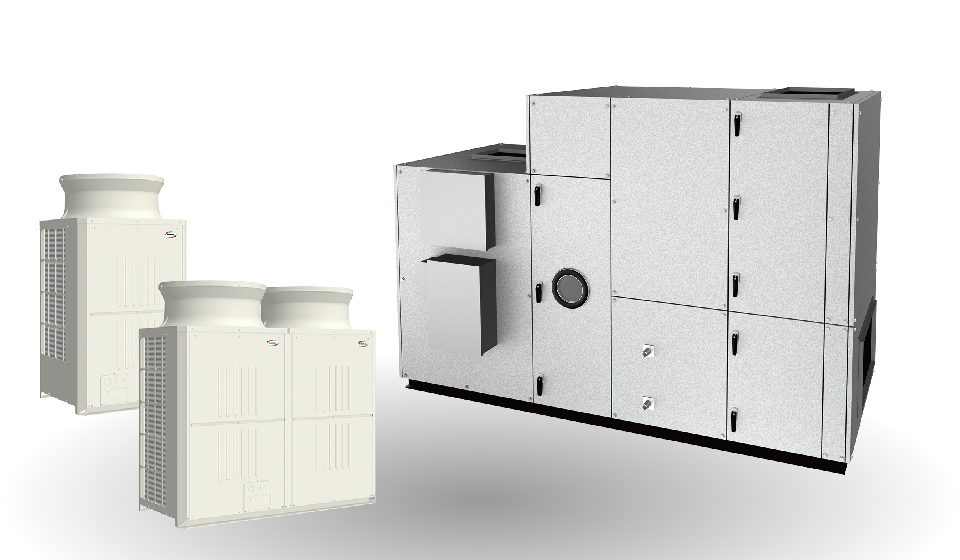

  • エア・コンビ床置形 積層PV-DD/DS型

    気化式加湿器の連装またはハイブリッド加湿

空冷直膨式「エア・コンビ」床置形

外気用、還気用の2つの直膨コイルを搭載し、潜顕分離、調温調湿を一体形互換運転で構築する空冷直膨式高性能エアハンです。

温度と湿度を任意に設定でき、「調温」と「調湿」をそれぞれ最適化します。

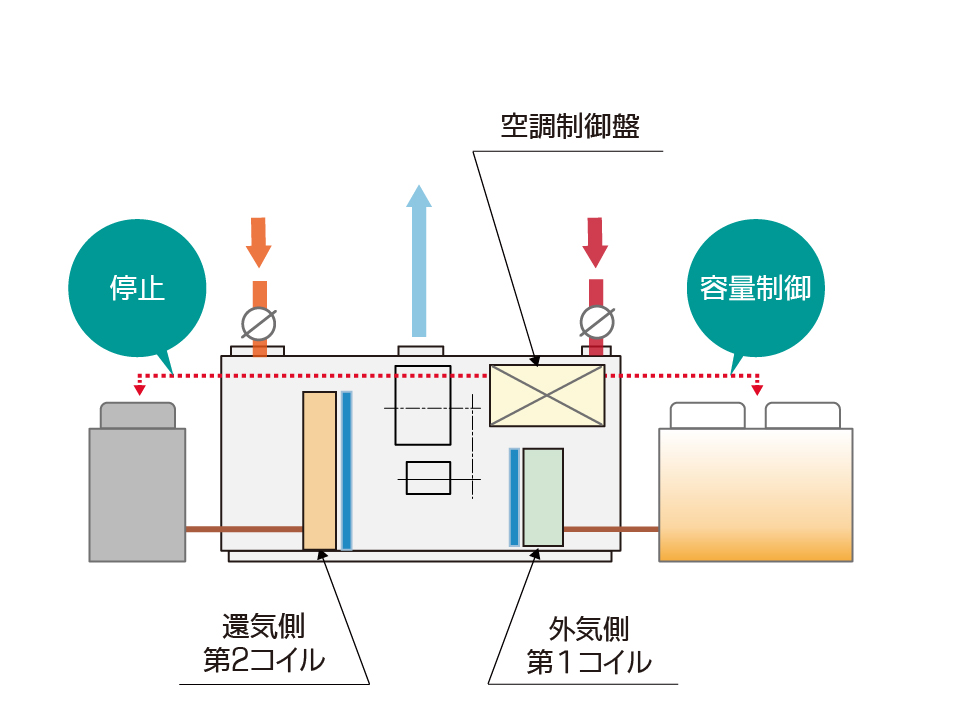

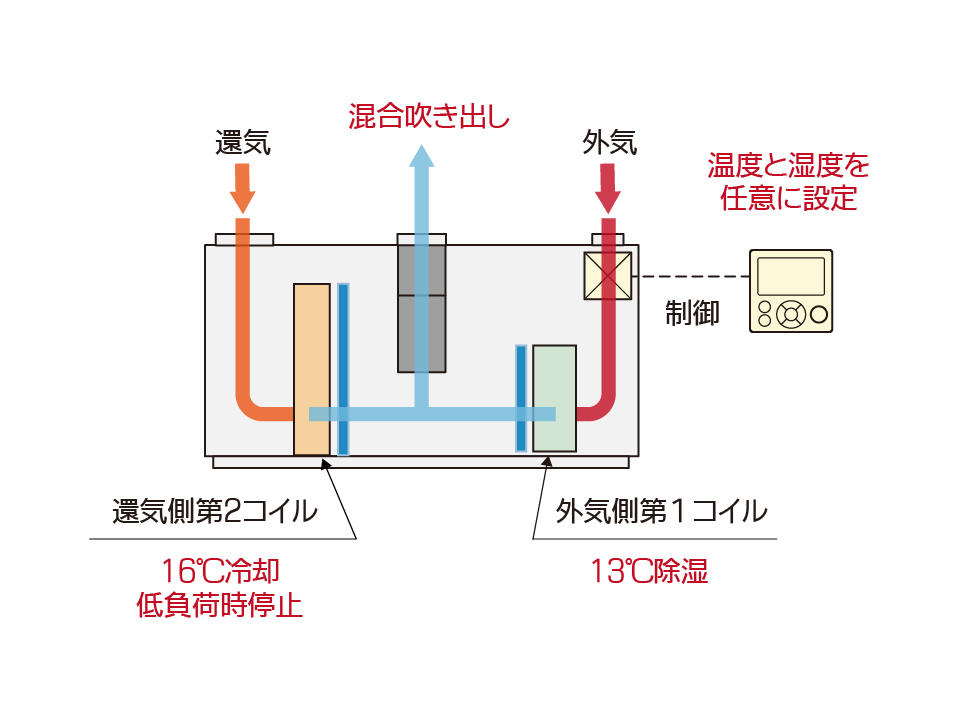

  • 2コイル搭載

    外気(潜熱)と還気(顕熱)をそれぞれ専用のコイルで処理し、機内で混合してから吹出す一体形モデルです。 外気側第1コイルは導入外気を13℃まで過冷却除湿する能力を持ち、充分な除湿が可能です。還気側第2コイルは室内還気を16℃程度に冷却し、低負荷時には運転を停止します。 混合吹き出しは除湿に伴う過冷却空気の再熱効果があります。

  • 室外機互換運転制御

    室外機は外気側と還気側に分散し、それぞれを空調制御盤により最適制御します。外気側室外機は13℃送風が可能な高性能タイプで、還気側は必要に応じて標準仕様タイプを選択できます。高性能タイプを2台接続する場合(DD仕様)、交互デフロストにより給気温度の低下を防ぎ、きめ細やかな圧縮機容量制御で快適性と省エネ性を高めます。

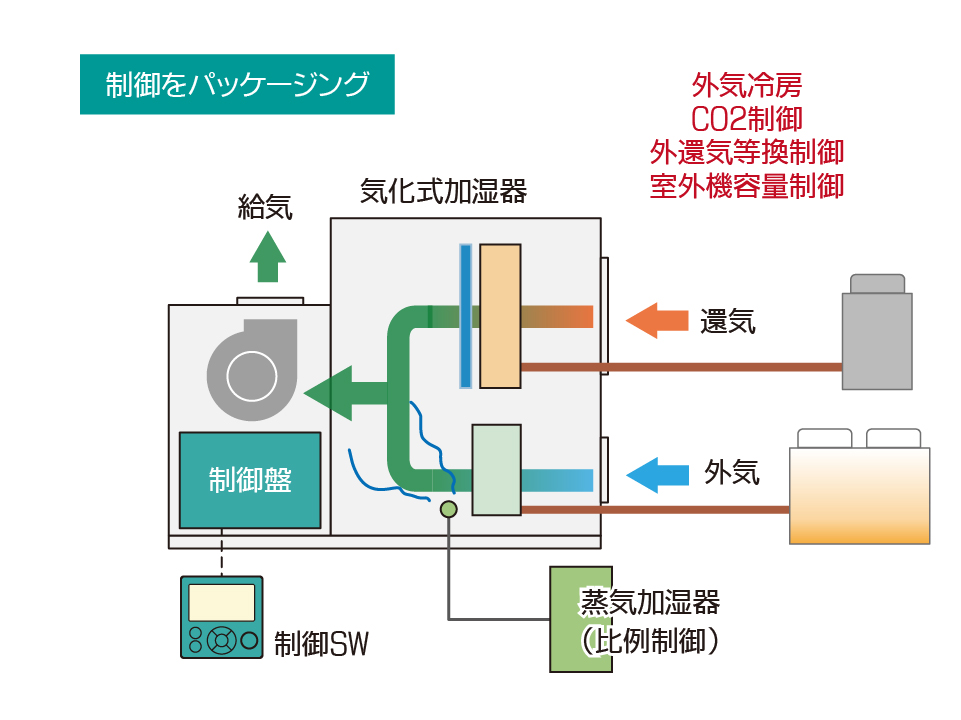

  • 自動制御を一体化

    空調自動制御盤を搭載し、負荷に応じて温度、湿度、交互運転などの自動調整をします。 各種インターフェースやBACnetに対応する拡張性を備えており、専用リモコンでは省エネ運転設定、CO2制御、温湿度設定などがエアコン感覚でおこなえます。

充実した加湿ラインナップでRH40%~50%を確保

気化式加湿器の連装またはハイブリッド加湿で「DB22℃:RH50%」「DB24℃:RH48%」の省エネ空調に対応します。

気化式加湿器は中間期や冬期の外気冷房時、室内還気熱を利用した気化熱冷却・加湿効果で省エネを図ります。また、ハイブリッド加湿は冬期の外気冷房加湿による冷暖フリー運転や、中間期の蒸気加湿暖房が可能で省エネにつながります。

  • 気化式加湿器 連装

    気化式加湿器をツイン設置。通常運転で使用する外気側をメイン加湿器とし、送風運転や外気冷房時には還気側(還気熱22℃前後)で安定的に加湿量を確保します。

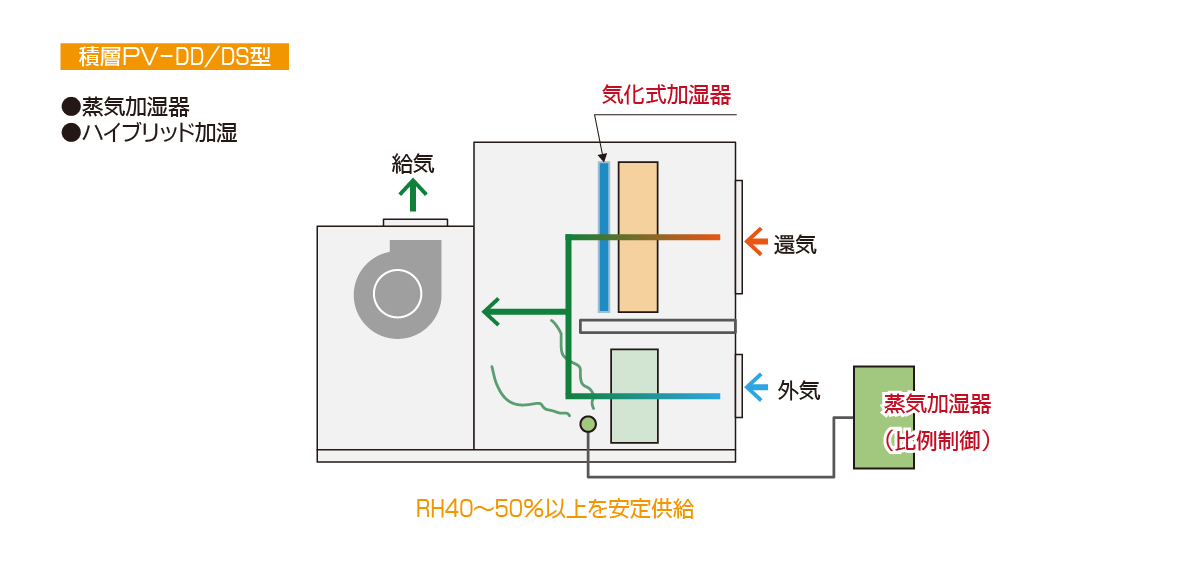

  • ハイブリッド加湿

    気化式加湿器と蒸気加湿器を併用し、少ないエネルギーで安定的な加湿をおこないます。気化式加湿器による不足分のみを蒸気加湿で補助するため省エネです。

13℃過冷却による除湿効果

13℃過冷却により十分に除湿し「DB28℃:RH42%」「DB26℃:RH50%」のクールビズ空調に対応します。室温28℃の場合湿度が高いと暑いと感じることがあり、湿度を抑えることが快適なクールビズにつながります。また、送風温度を通常の16℃から13℃にすることで風量を30%削減でき、送風動力を40~50%抑えます。ダクトやダンパー類も細径化されるため、コスト的なメリットも十分に得られます。

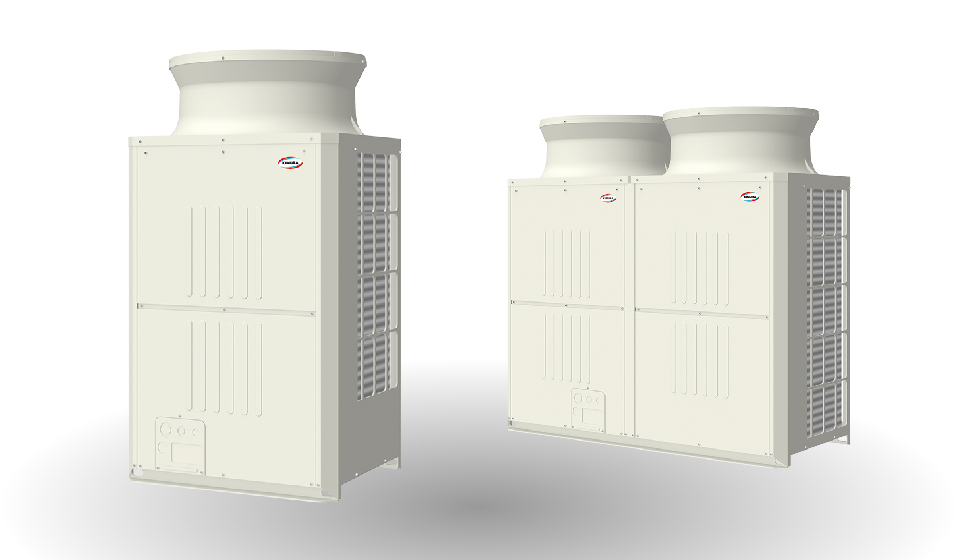

直膨式 空冷室外機

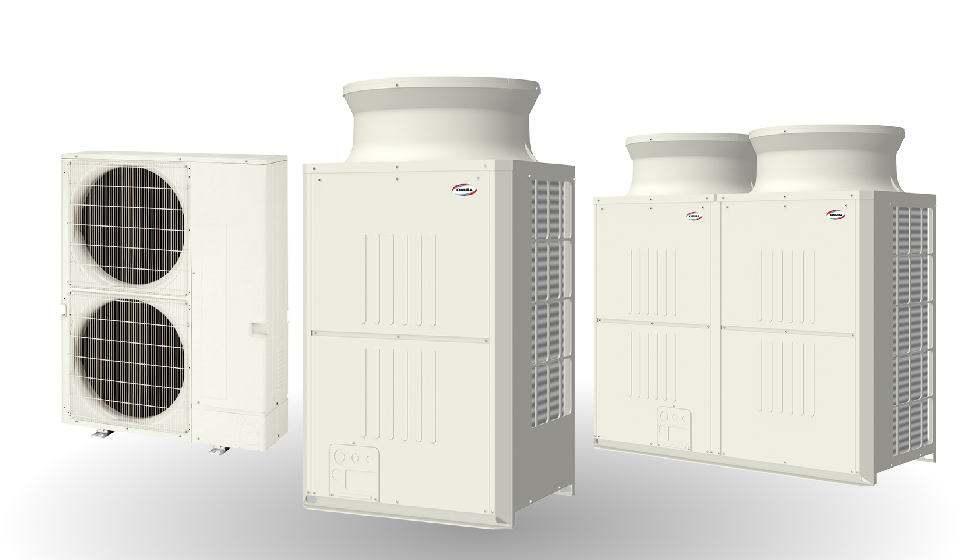

  • 高性能仕様 KM-DX型

    冷媒R410Aを使用した軽量コンパクトな直膨式空冷室外機。高COPで13℃除湿に対応します。オプションで交互デフロストが可能です。

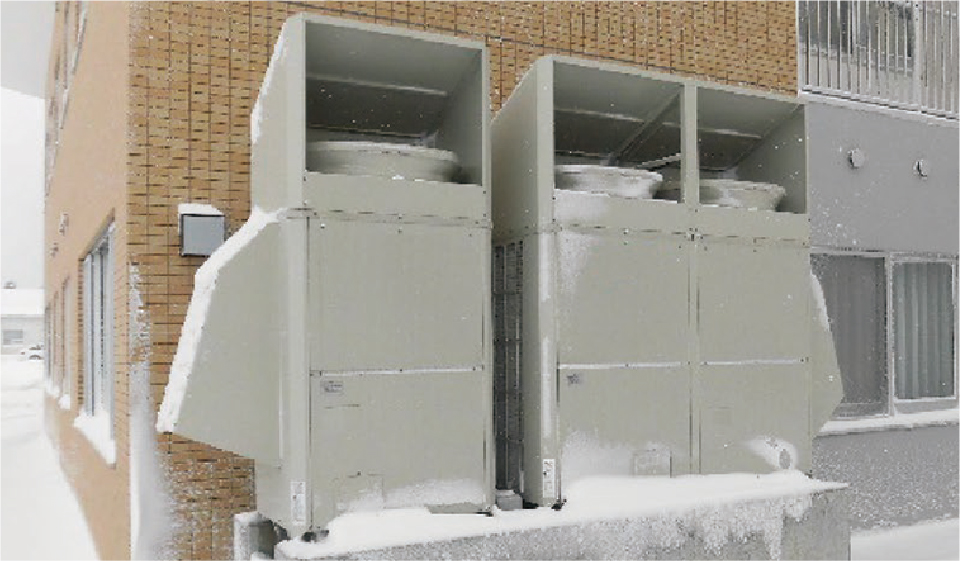

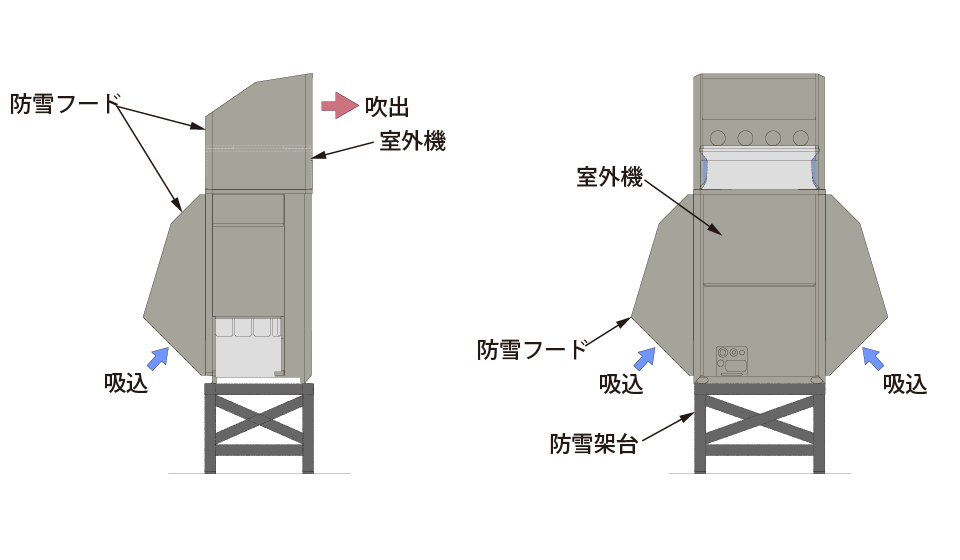

  • 防雪フード

    オプションで防雪フードを装着し、積雪地域での能力低下を防ぎます。

放射整流空調

風を感じない空調

凛とした清涼感、包まれるような暖かさ。風を感じない空調はオフィス・病院・学校・ホテルなど人へのやさしさが求められる環境に最適です。
また薬品、製菓、金箔など、気流の影響に配慮が必要な現場にも多数採用されています。

導入例 透析室
導入例 図書館
導入例 ホテル
導入例 オフィス

  • 01
    低温送風・除湿時の結露対策に

    低温送風は省エネ効果と十分な除湿効果が得られますが、吹出口の結露対策が必要です。エアビームは室内空気をユニット内に誘引し、空調機の冷風と混合する構造で、結露を防止します。

  • 02
    空気式 放射空調

    熱放射とわずかな気流を併用する新方式で、放射空調の快適感と、空調機がもつ換気機能や調湿機能を両立することができます。ダクト式であれば、ほとんどのエアコンや空調機に接続でき、より手軽に放射空調の快適感を実現できます。

  • 03
    風を感じないやさしさ

    エアビームは気流の不快感がなく、吹き出し温度も緩和します。人が長い時間、静かに過ごす場所や、精密機器・食品の気流対策など、人にもモノづくりにもやさしい空調です。

MODEL NUMBER

型番別詳細

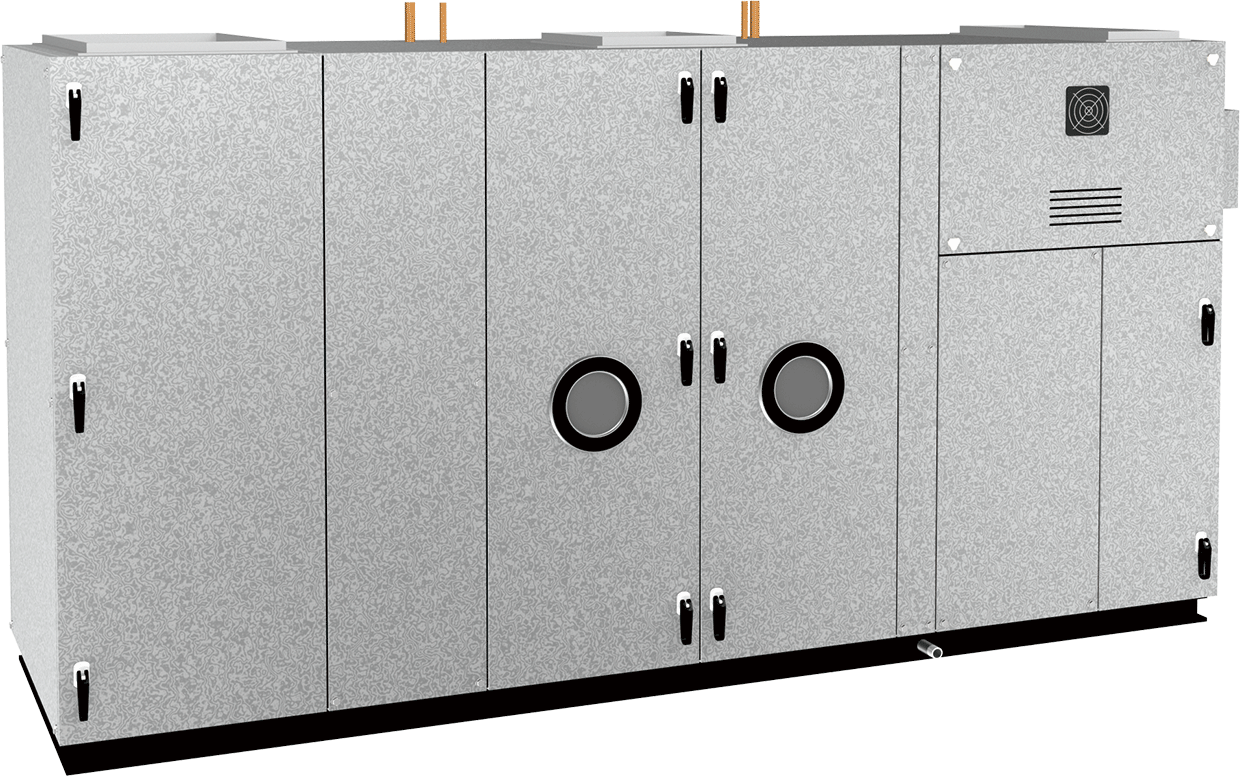

コンパクト形 CN-DD/DS型

全風量2,400m3/h(外気720 還気1,680)~10,000m3/h (外気3,000 還気7,000)

特長
1 設置面積が少ないコンパクト形
2 空冷直膨式コイル・気化式加湿器をツイン設置し、調温・調湿を最適化
3 冬期や中間期は外気冷房、気化熱冷却・加湿による省エネ運転
4 CN-DD型は高性能室外機2台による細かな容量制御と交互デフロストが可能(※KM-DX5を除く)
5 CN-DS型は高性能室外機(外気側)と標準室外機(還気側)を組合せたモデル
PDFダウンロード

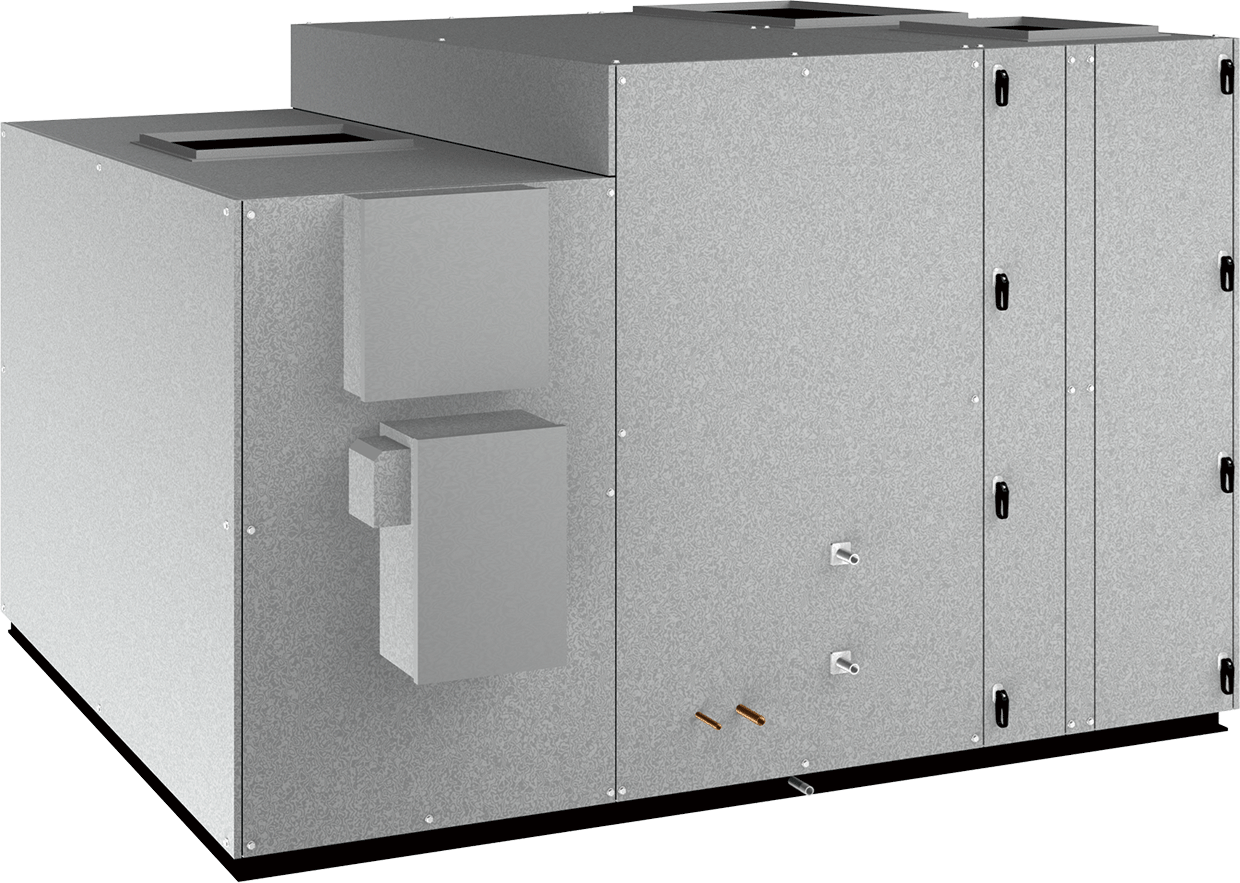

水平形 PH-DD/DS型

全風量4,800m3/h(外気1,440 還気3,360)~30,000m3/h (外気9,000 還気21,000)

特長
1 メンテナンスが容易な水平形
2 2つの直膨式コイル、気化式2連装またはハイブリッド加湿で調温・調湿空調
3 冬期や中間期は外気冷房、気化熱冷却・加湿による省エネ運転
4 PH-DD型は高性能室外機2台による細かな容量制御と交互デフロストが可能
5 PH-DS型は高性能室外機(外気側)と標準室外機(還気側)を組合せたモデル
PDFダウンロード

積層形 PV-DD/DS型

全風量4,800m3/h(外気1,440 還気3,360)~15,000m3/h (外気4,500 還気10,500)

特長
1 設置面積が少ない積層形
2 2つの直膨式コイル、気化式2連装またはハイブリッド加湿で調温・調湿空調
3 冬期や中間期は外気冷房、気化熱冷却・加湿による省エネ運転
4 PV-DD型は高性能室外機2台による細かな容量制御と交互デフロストが可能
5 PV-DS型は高性能室外機(外気側)と標準室外機(還気側)を組合せたモデル
PDFダウンロード

空冷室外機 KM-DX型

5HP~50HP

特長
1 可変風量40~100%に対応
2 2台接続で交互デフロストに対応
3 2台接続で2ウェイ制御が可能
PDFダウンロード

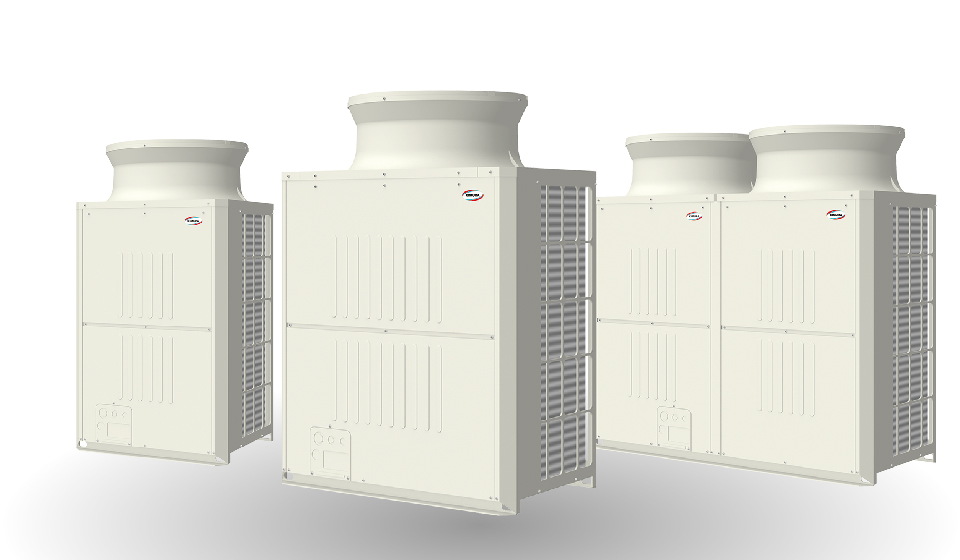

空冷室外機 KM-SE型

8HP~50HP

特長
1 可変風量85~100%
2 マルチ設備用
PDFダウンロード
