すべてはユーザー様の笑顔のために

「省エネルギー」「省スペース」「省コスト」我々は建築、設計、設備の専門家のお声に応えるべく日々製品開発を重ねてまいりました。
そんな中少なからず聞こえてくるのが「風が直接あたるのが不快」というユーザー様の声でした。
空調メーカーとして、つくれるものがある
エアビームは空調機や外調機の能力を最大限に活かしながら、風の吹出しを最小限に抑え、放射空調の快適性を実現します。
「誰のための空調か」そんな原点に改めて気づかせてくれた大切な製品です。

オフィス、学校、病院の空調は、
「対流」から風を感じない「ゆらぎ放射」へ

ヨーロッパで古くから用いられている放射(輻射)空調。そのやわらかく上質な空間は理想の環境と言えます。放射空調は天井に水配管をめぐらせる水方式が主流ですが、温暖湿潤気候の日本では結露対策が欠かせず、漏水対策などで空調システムが複雑化しコストも膨らみます。エアビームは一般に普及している対流式空調機に接続するシンプルな吹き出しユニット。コストを抑え対流式空調機の能力を最大限に活かしながら放射空調の心地よさを提供する空調のベストミックスです。

  • 手の届く放射空調

    エアビームは空調機や外調機の冷温風を利用する空気式。既存の設備をそのまま利用できます。

  • シンプルな実力派

    エアビームはシンプルな吹き出し口。これまでの空調に「超快適」をプラスします。

  • 空気式だから安心

    電子機器が多い場所では水漏れリスクを避けたいもの。エアビームは空気を利用する放射式空調です。

  • 高い汎用性

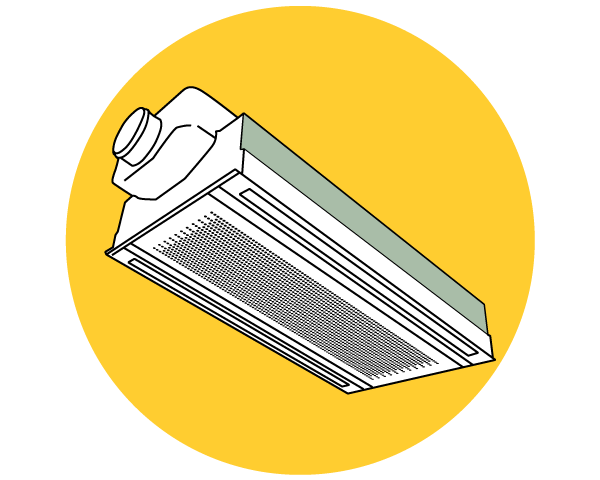

    業務用の空調機や外調機にはもちろん、ダクト式であればエアコンにも接続でき住宅でも使われています。

エアビームのしくみ

エアビームには省エネ効果と快適性を高めるための工夫がいっぱい。エアビームにしかつくれない空気質があります。

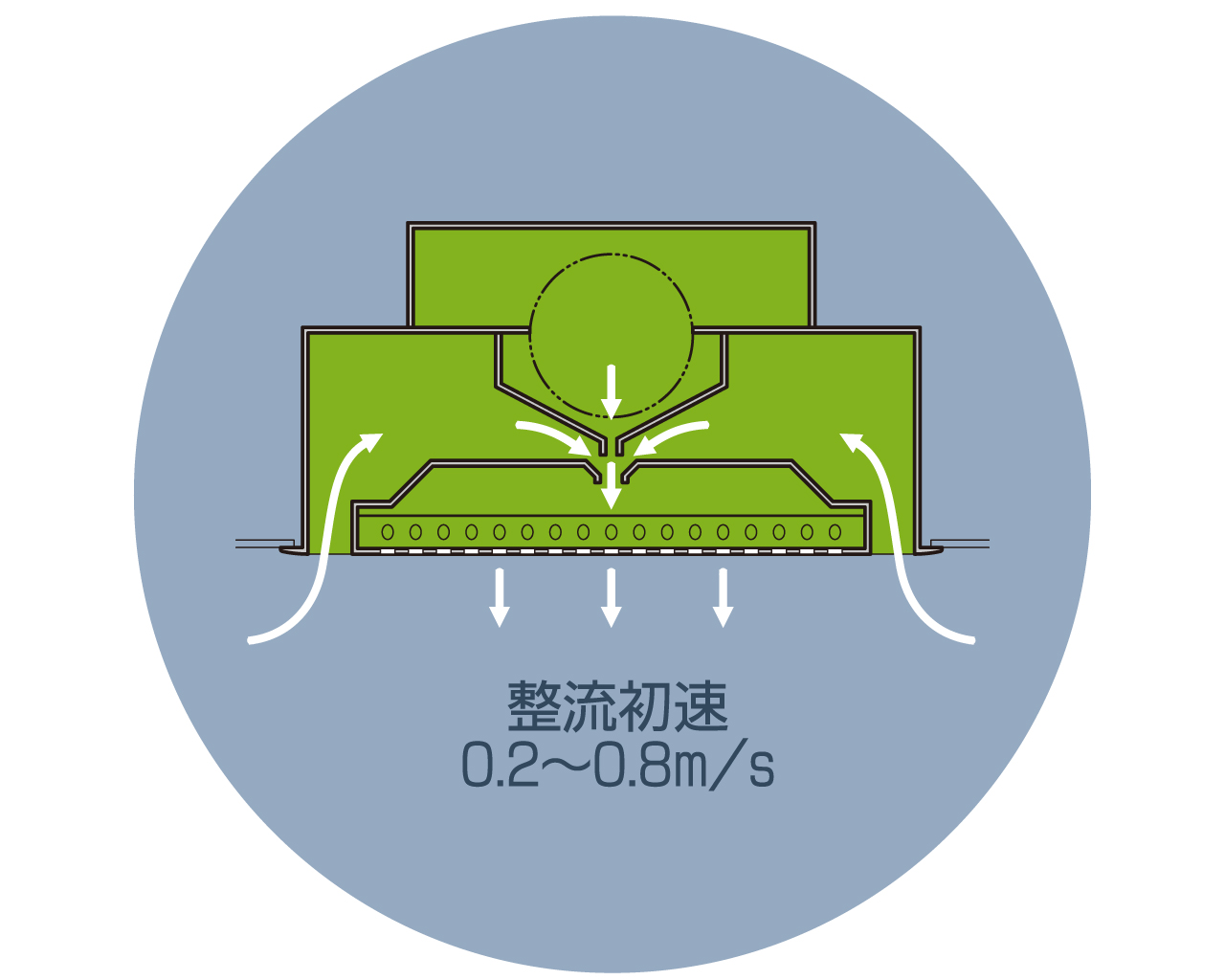

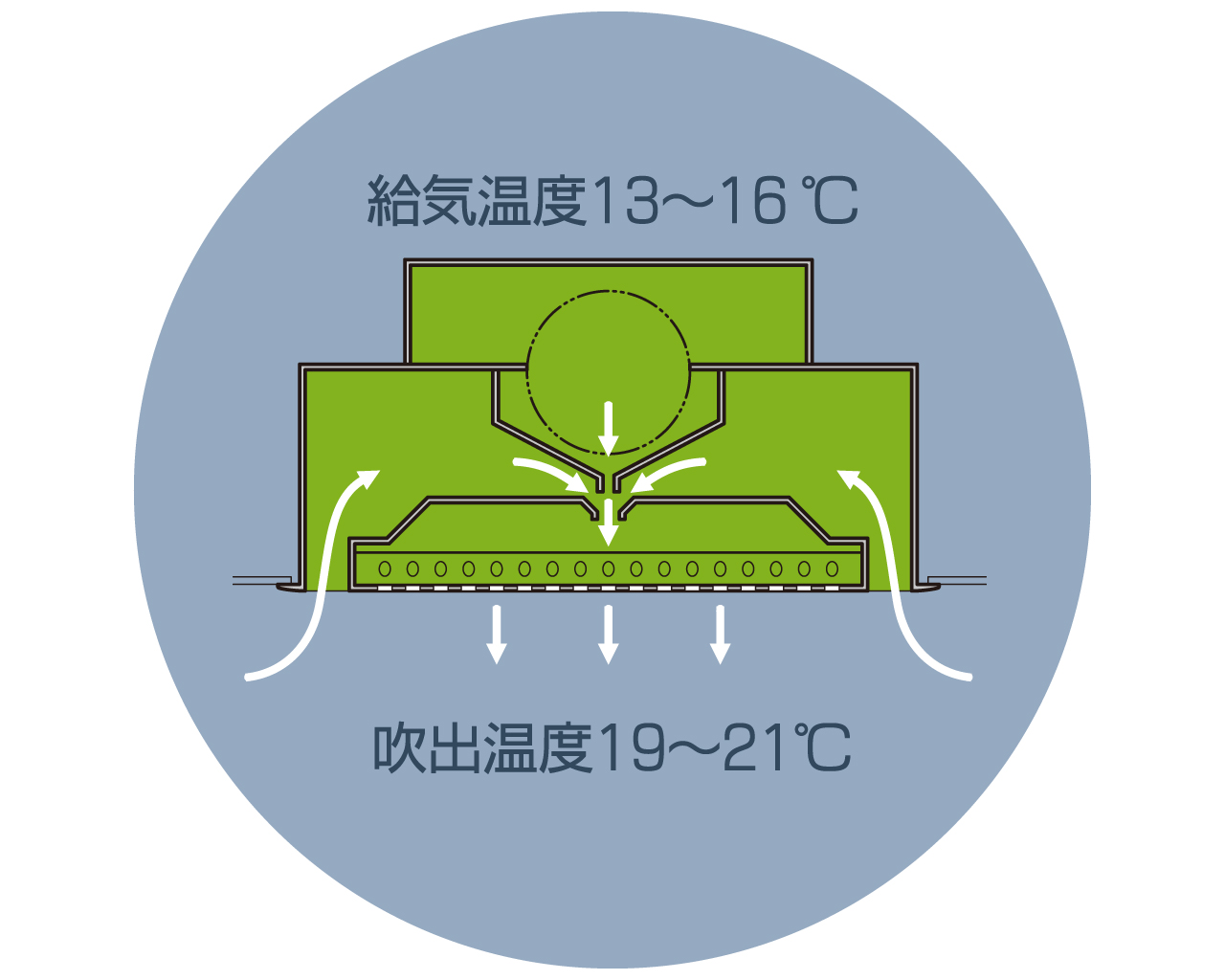

  • 誘引

    室内空気をユニット内に誘引し、空調機からの冷温風と混合します。省エネ効果の高い13℃低温送風でも、結露することがありません。

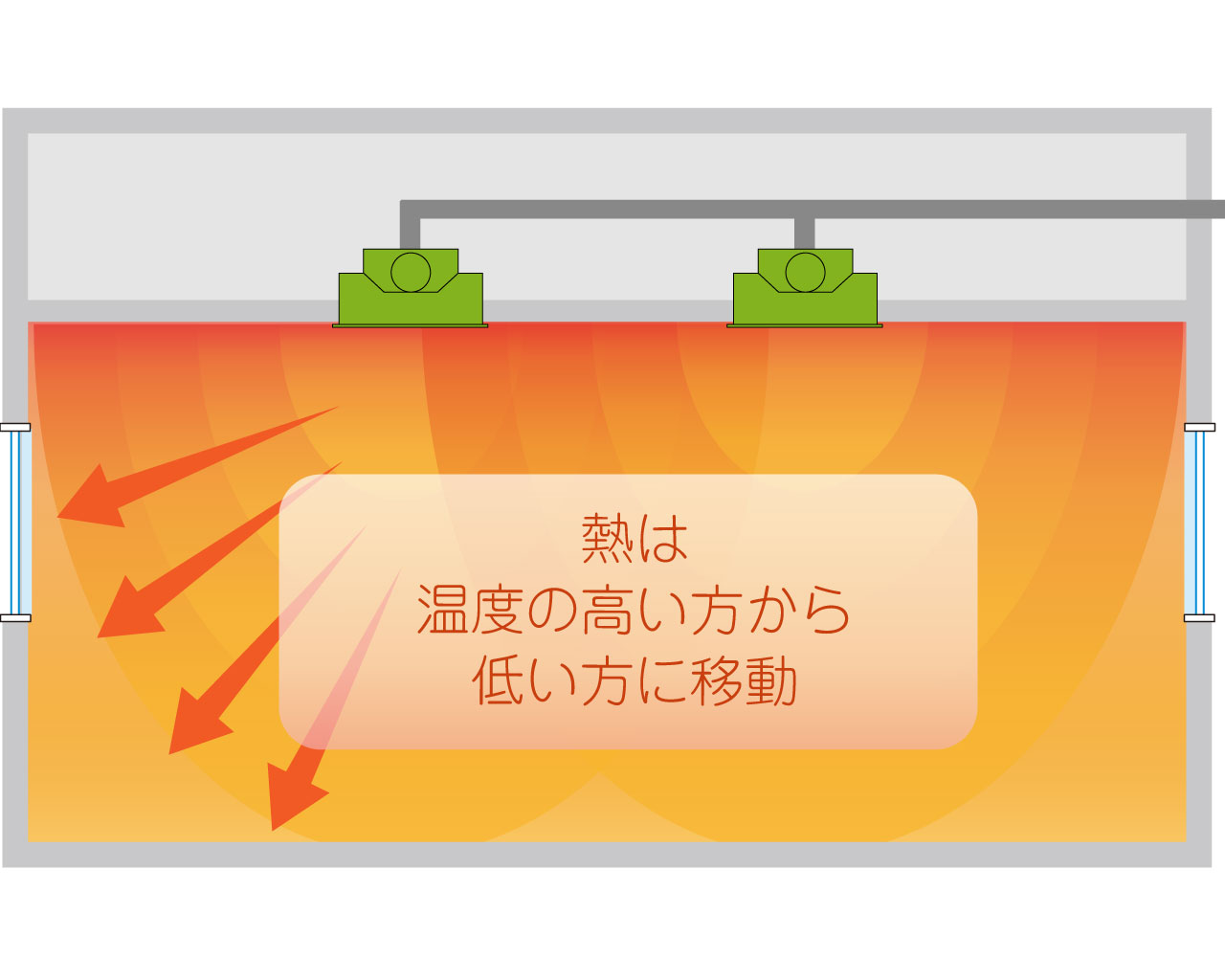

  • 放射

    放射パネルからの熱放射により、室内全体を温度ムラなく包み込むように空調します。暖房時には足元まで暖かく、冷房時にも冷えすぎることがありません。

  • 低風速吹出し

    優しい温度に整えた空気をからだに感じない程度の緩やかな風速で、ゆっくりと吹き出します。空調機での加湿や除湿、除塵ができ、立ち上がり時間の短縮にも効果的です。

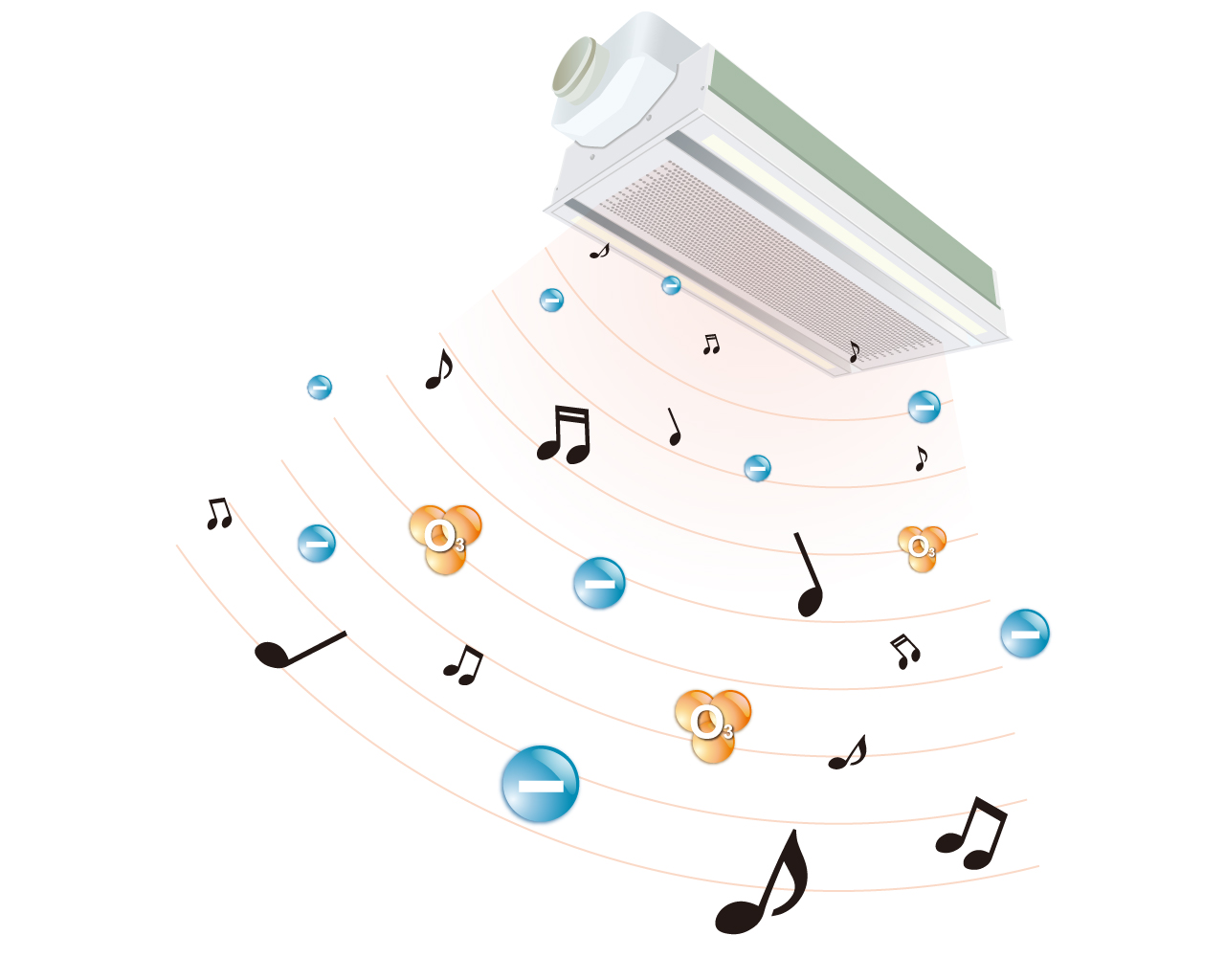

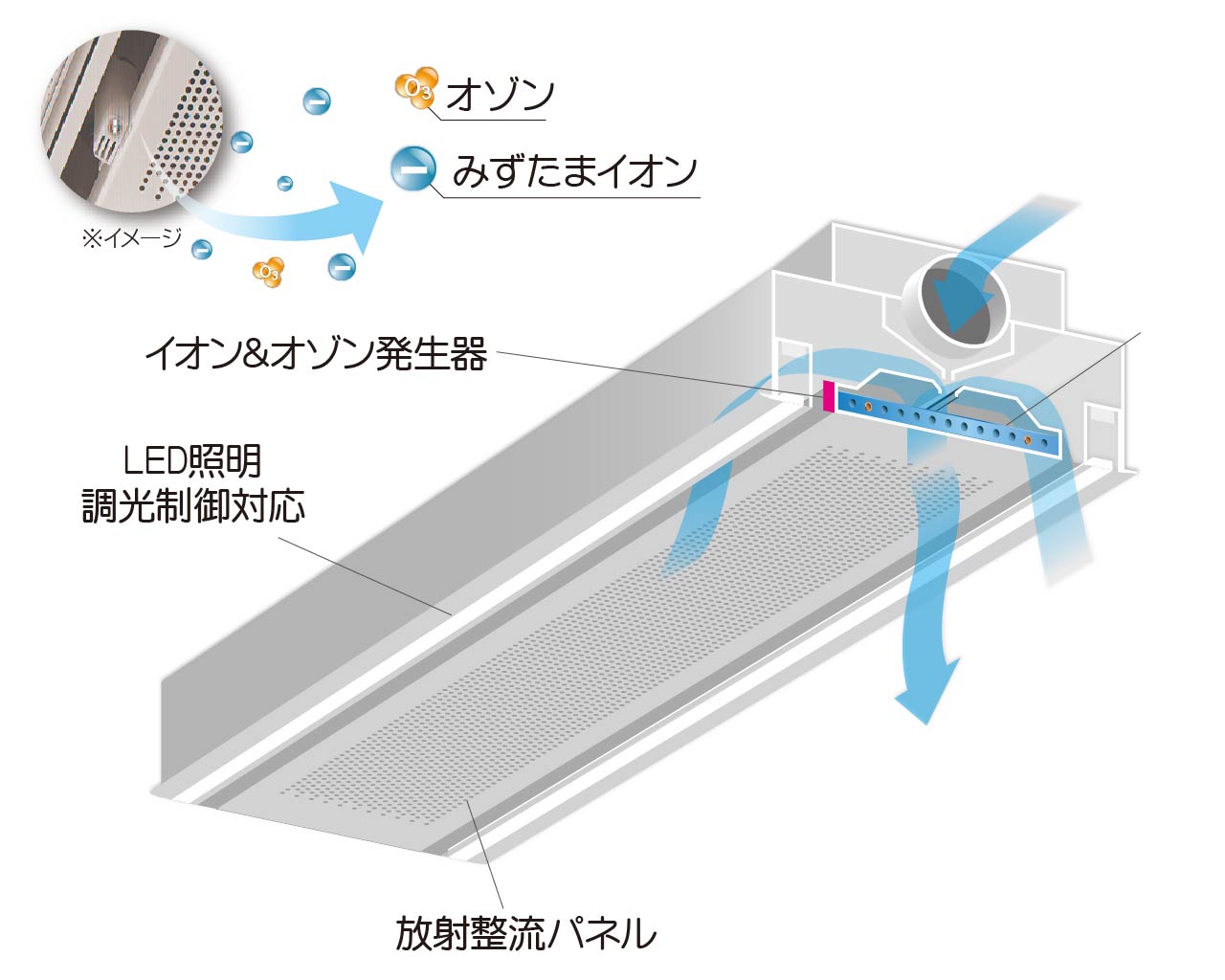

  • パーツの組込み

    イオン・オゾン発生器や音響スピーカー、LED照明の組込みが可能です。イオン・オゾン発生器は空調用加湿器から供給される水分と結合してマイナスイオン化を促進し、空気清浄効果を高めます。

エアビームが実現する
空調ソリューション

快適に過ごすために欠かせない冷暖房。その心地よさも長い時間からだに直接風があたってしまうと冷え過ぎや乾燥の原因になってしまいます。エアビームは、熱放射とわずかな気流を併用する新しい空調方式。人にもモノにもやさしさをお届けします。

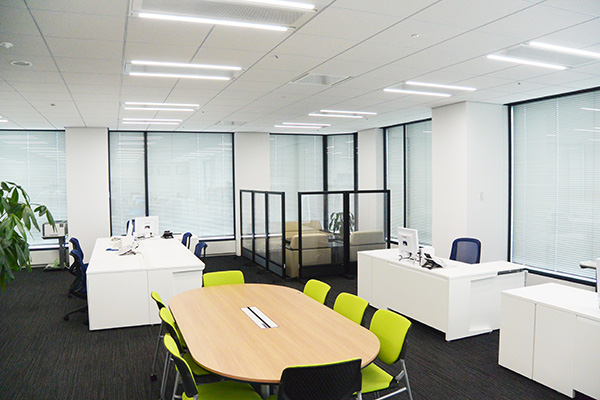

  • オフィス

    不快感を解消し、オフィスの価値を高めます。エアビームは空調機の加湿・除湿に対応でき、快適なクールビズ・ウォームビズを実現します。

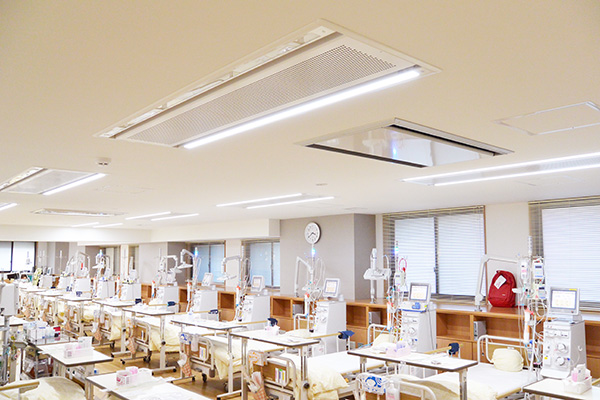

  • 病院

    ベッドの上で長い時間を過ごす患者様にやさしい空調です。エアビームによる熱放射は上下温度差が少なく、働く人にとっても快適です。

  • ホテル

    客室内は限られたスペースのため風があたるのを嫌う方は多いとのこと。エアビームなら安心してお使いいただけます。

  • 産業用

    デリケートな計測や生産過程で気流の影響を抑えます。エアビームは大切な製品の品質の向上にも役立ちます。

空調機プラスアルファの
デザインを遊ぶ

エアビームはオプションでカラーや柄の選択が可能です。天井面とカラーを合わせる、お部屋のアクセントにする、プリントで彩を添えるなど、空調の吹出口をインテリアの一部として遊び心を加えることができます。カラーは日塗工塗料用標準色600色以上に、プリントパネルは標準6パターンのほかオリジナルデザインにも対応しています。

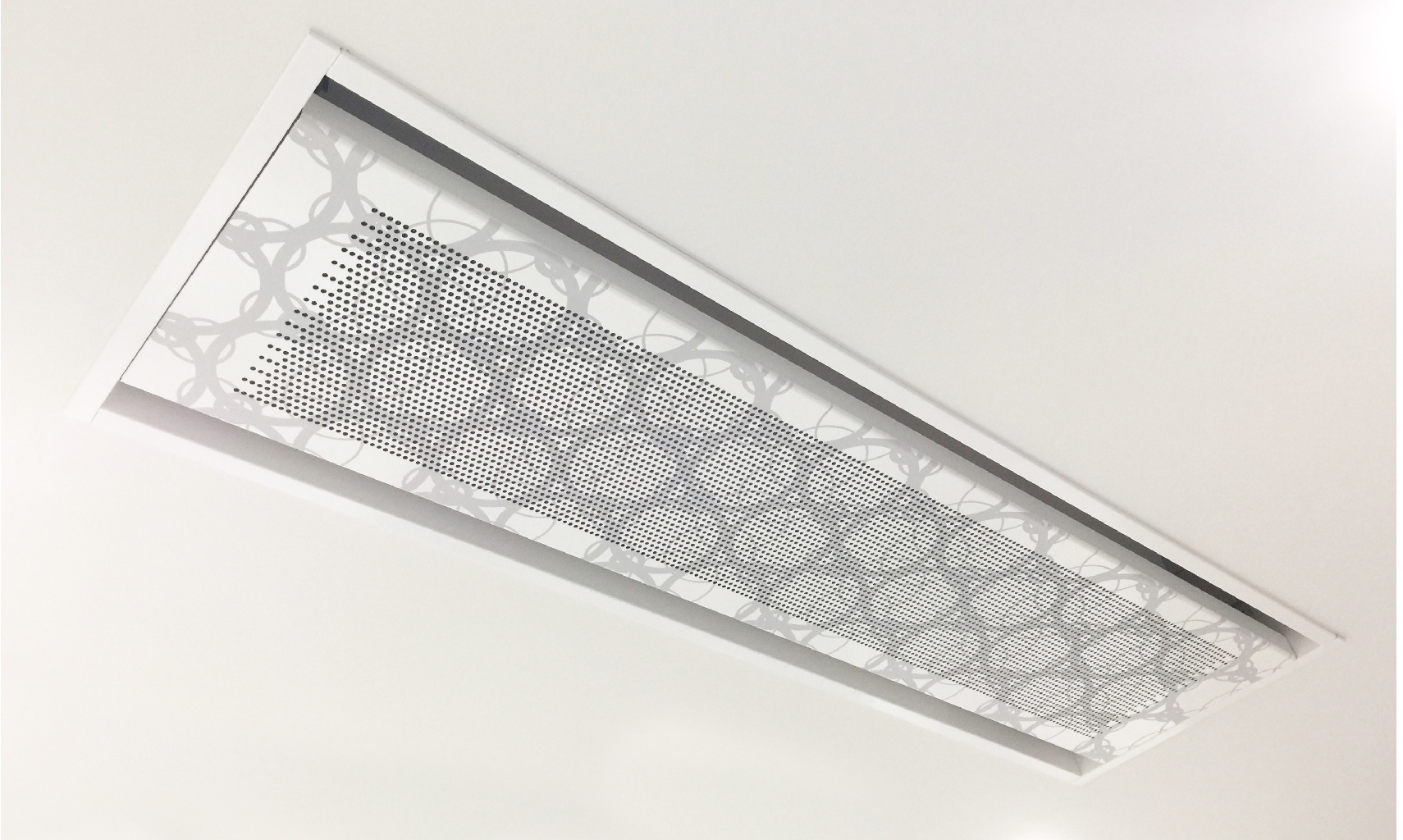

  • プリントパネル

    特別なインクジェットプリンターでお好みの柄をプリントできます。※画像は標準パターン:セルクルグレー

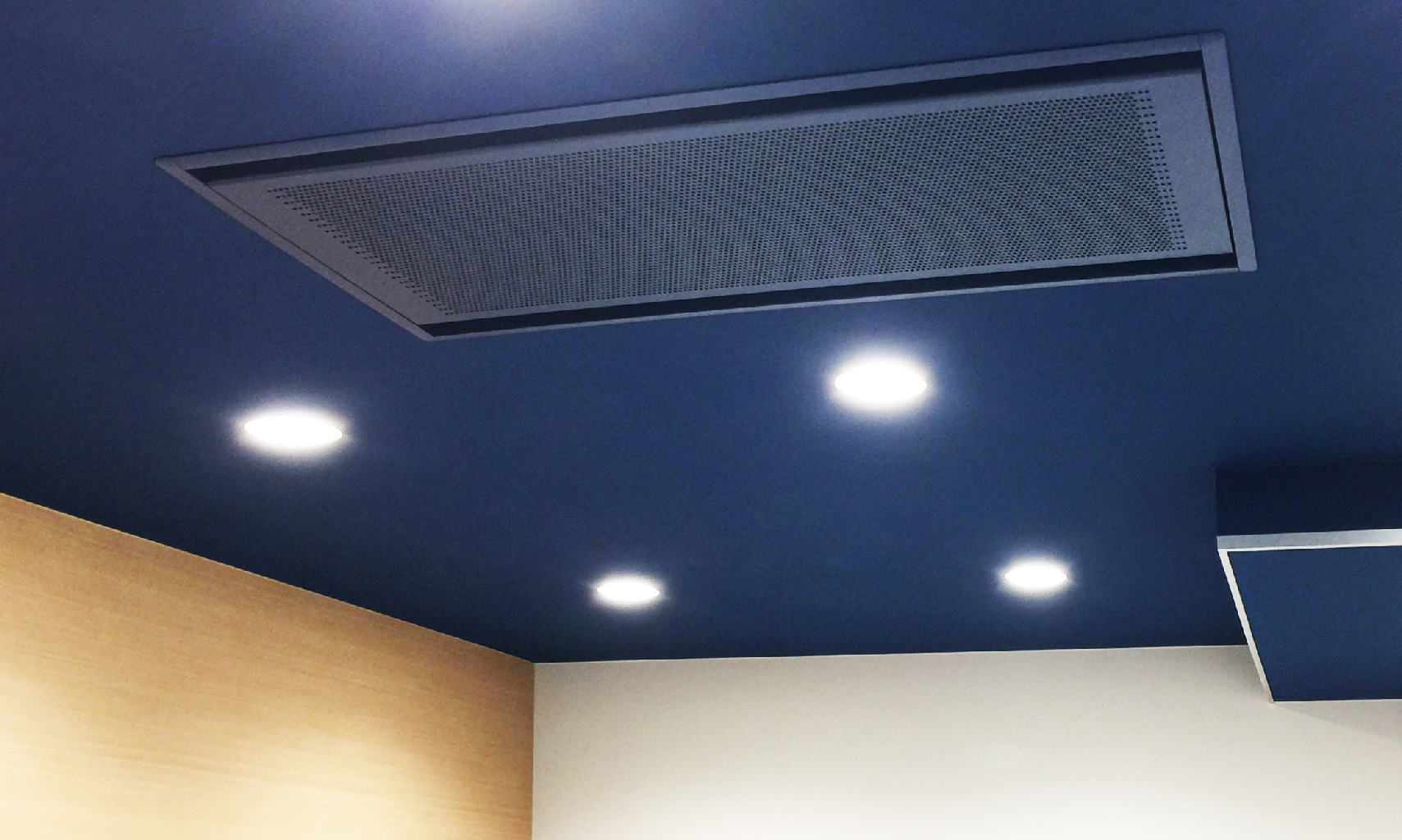

  • カラーパネル

    お部屋の色に合わせて日塗工600色以上の中から自由に色を選べます。※画像は天井/エアビームともに72-30H

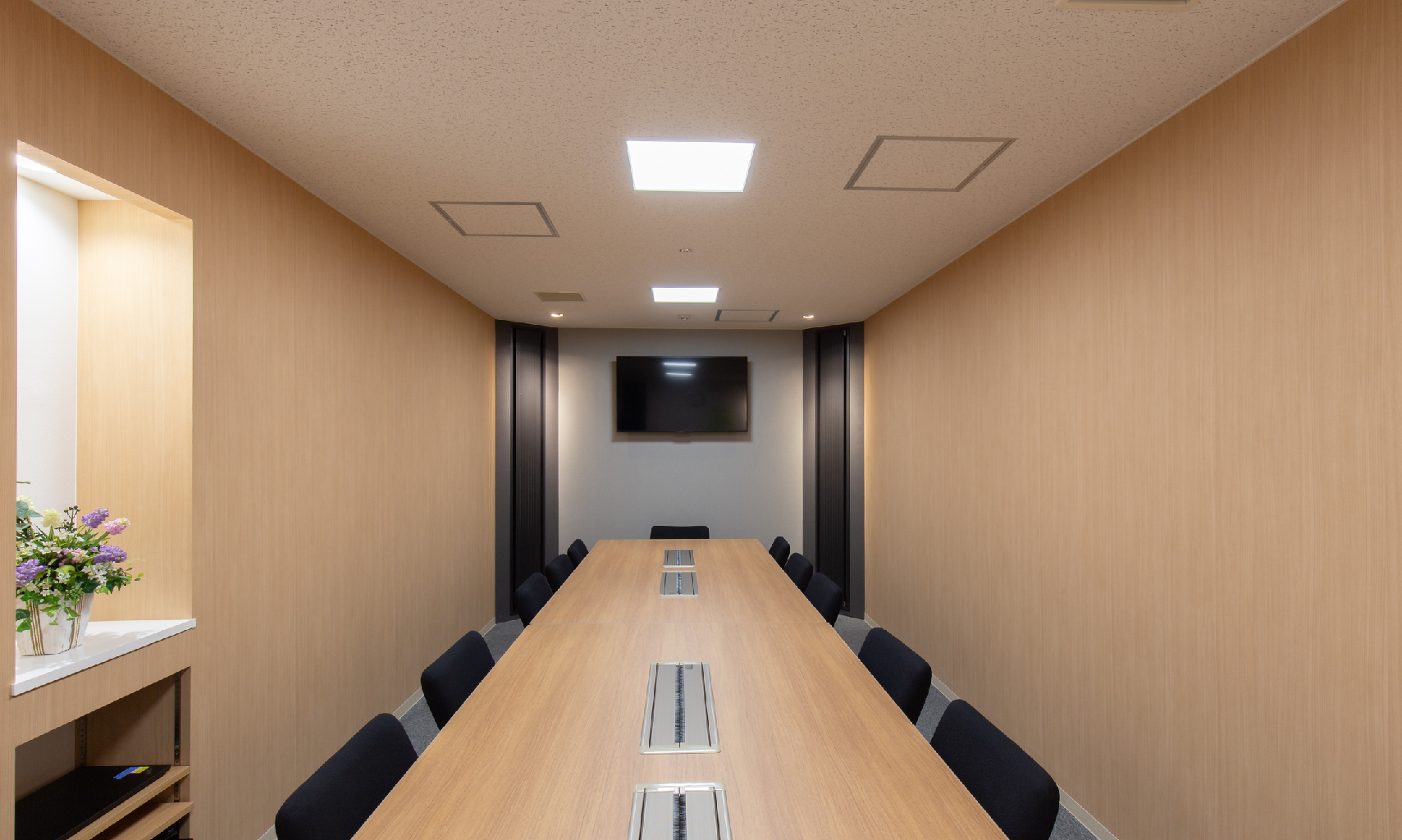

  • 縦設置

    スリムタイプを縦設置した会議室。※画像はSLM型縦設置・スピーカー組込・特色:ブラック

System diagram

システム図

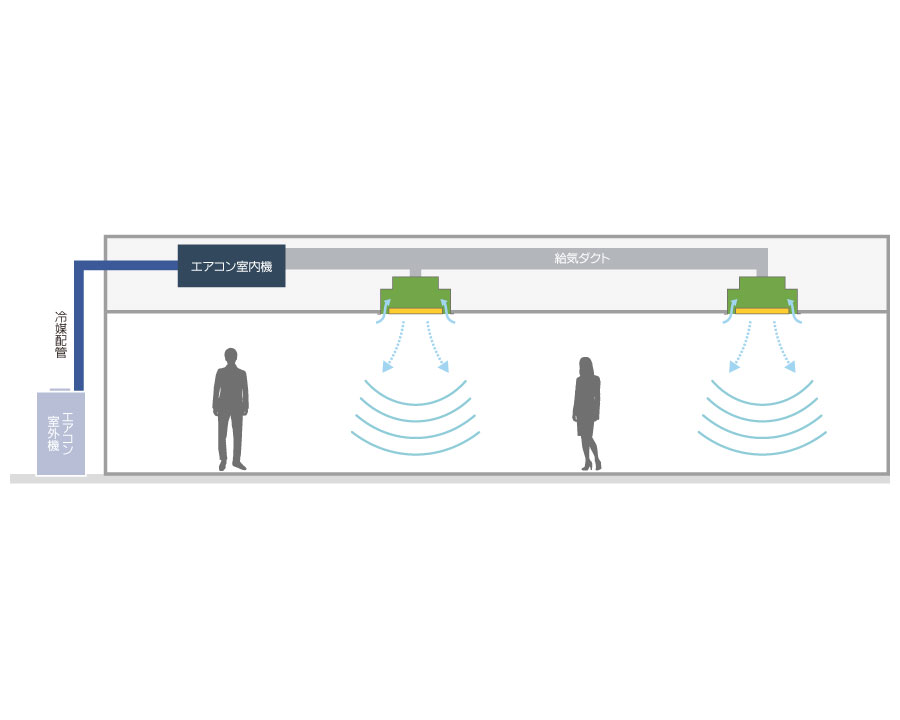

  • エアコンに接続

    天埋型のエアコンに接続し室内の温度調整をおこないます

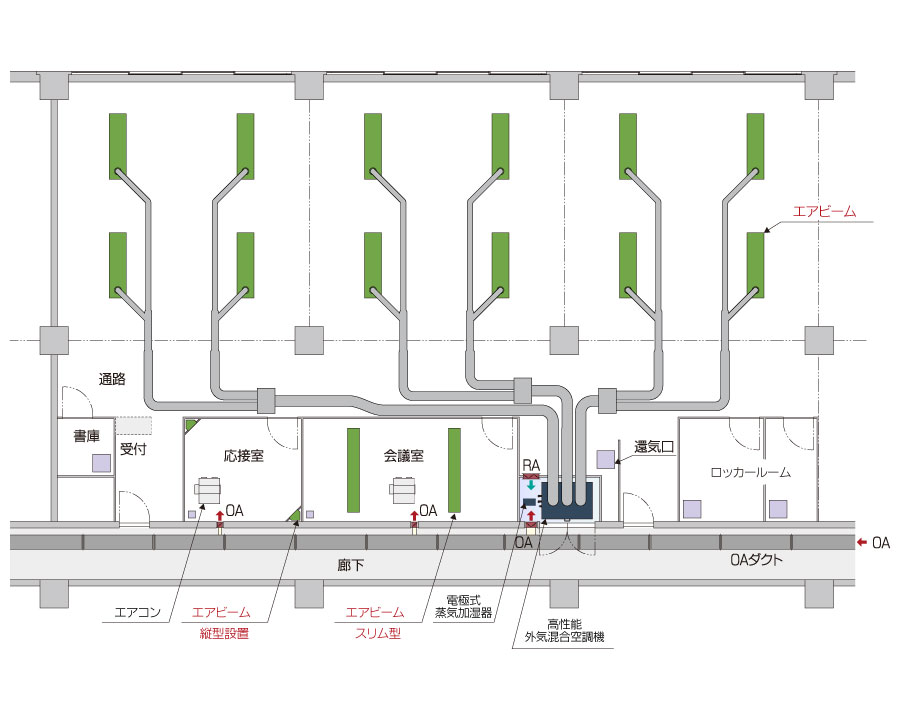

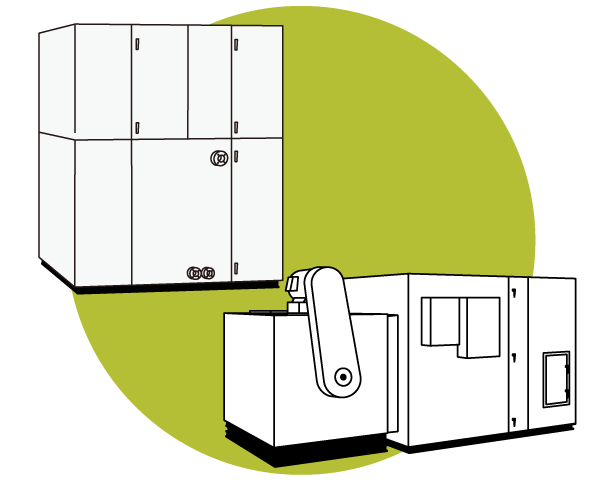

  • エアハンに接続

    空調機や外調機に接続しワンスパン毎に配置します

Actual measurement value

実測値

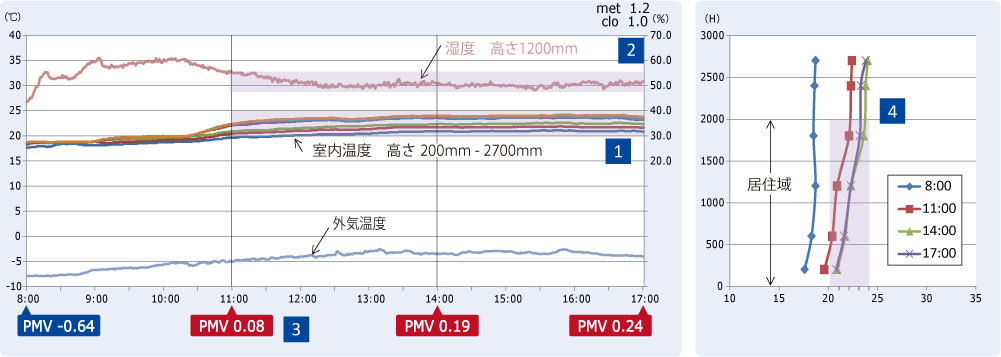

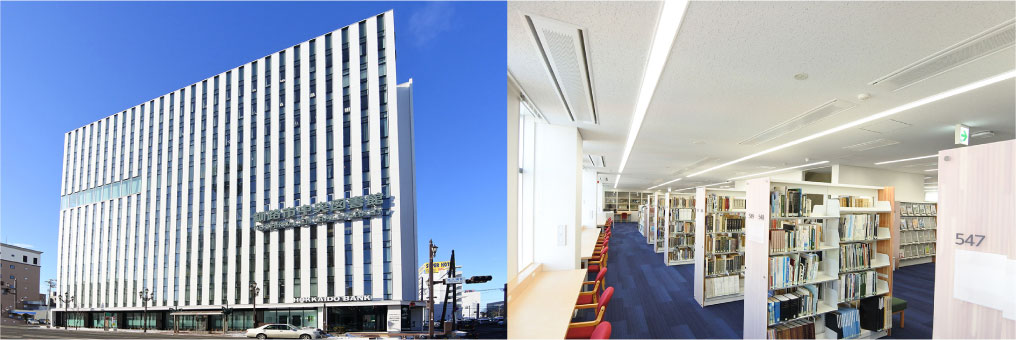

釧路市中央図書館

測定日:2018年1月25日 外気温度-8.8℃~-2.1℃

床面からの高さ200mm~2700mmにおいて、設定温度22℃に対し21~23℃を保っています。

設定湿度50%に対しほぼ50%前後を保っています。

PMV値はほぼ±0.5以内に収まっています。

窓面からの距離1300mmにおいて、11時以降は高さにかかわらずほぼ21℃~23℃を保っています。



※PMV値とは…人体の熱負荷と人間の温冷感を結びつけた温熱環境 評価指数。ISOの標準では、PMVが±0.5以内、 不快者率10%以下となるような温熱環境を推奨

MODEL NUMBER

型番別詳細

システム天井 標準型 KS-180/270(EP)

システム天井 標準型 KS-180/270

風量:160~325m3/h

特長
1 システム天井用 一体形 標準仕様
2 標準風量 180m3/h / 270m3/h
3 風量、給気入り口温度により取付個数が変わります。
4 EP型はイオン・オゾン発生器、音響スピーカー組込仕様
PDFダウンロード

システム天井用 照明組込型 KS-140L/200L(EP)

風量:125~240m3/h

特長
1 システム天井用 一体形 LED照明組込
2 標準風量140m3/h / 200m3/h
3 風量、給気入り口温度により取付個数が変わります。
4 EP型はイオン・オゾン発生器、音響スピーカー組込仕様
PDFダウンロード

システム天井用 ダウンライト組込型 KS-140R/200R(EP)

システム天井用 ダウンライト組込型 KS-140R/200R

風量:125~240m3/h

特長
1 システム天井用 一体形 ダウンライト組込
2 ダウンライトは4灯に変更可
3 ダウンライト現地取付(取り付け穴のみ開口)に対応
4 標準風量140m3/h / 200m3/h
5 風量、給気入り口温度により取付個数が変わります。
6 EP型はイオン・オゾン発生器、音響スピーカー組込仕様
PDFダウンロード

一般天井用 標準型 KN-180/250(EP)

風量:160~300m3/h

特長
1 一般天井用 分割形 標準仕様
2 標準風量180m3/h / 250m3/h
3 風量、給気入り口温度により取付個数が変わります。
4 EP型はイオン・オゾン発生器、音響スピーカー組込仕様
PDFダウンロード

一般天井用 標準型 KN-200(EP)

一般天井用 標準型 KN-200

特長
1 一般天井用 分割形 標準仕様
2 ボード天井に取付け可
3 標準風量200m3/h
4 風量、給気入り口温度により取付個数が変わります。
5 EP型はイオン・オゾン発生器、音響スピーカー組込仕様
PDFダウンロード

一般天井用 スリム型 KM-200(EP)

一般天井用 スリム型 KM-200

風量:180~240m3/h

特長
1 一般天井用 分割形 スリム型
2 壁面コーナー部に縦設置可、天井懐寸法不足時などに対応
3 天井コーナー部に斜め横設置可
4 縦設置、横設置共に性能は同等
5 標準風量200m3/h
6 風量、給気入り口温度により取付個数が変わります
7 EP型はイオン・オゾン発生器、音響スピーカー組込仕様
PDFダウンロード

一般天井用 スリム型  イオン・スピーカー組込型 KM-200EP

風量:180~240m3/h

特長
1 一般天井用 分割形 スリム型 イオン&オゾン発生器、音響スピーカー組込
2 壁面コーナー部に縦設置可、天井懐寸法不足時などに対応
3 天井コーナー部に斜め横設置可
4 縦設置、横設置共に性能は同等
5 標準風量200m3/h
6 風量、給気入り口温度により取付個数が変わります。
PDFダウンロード

一般天井用 照明組込型 KN-140L/200L(EP)

一般天井用 照明組込型 KN-140L/200L

風量:125~240m3/h

特長
1 一般天井用 分割形 LED照明組込
2 標準風量140m3/h /200m3/h
3 風量、給気入り口温度により取付個数が変わります。
4 EP型はイオン・オゾン発生器、音響スピーカー組込仕様
PDFダウンロード

一般天井用 ダウンライト組込型 KN-140R/200R(EP)

風量:125~240m3/h

特長
1 一般天井用 分割形 ダウンライト組込
2 ダウンライトは4灯に変更可
3 ダウンライト現地取付(取り付け穴のみ開口)に対応
4 標準風量140m3/h/200m3/h
5 風量、給気入り口温度により取付個数が変わります。
6 EP型はイオン・オゾン発生器、音響スピーカー組込仕様
PDFダウンロード

一般天井用  ダウンライト組込型 KN-160R(EP)

風量:145~190m3/h

特長
1 一般天井用 分割形 ダウンライト組込
2 ダウンライト現地取付(取り付け穴のみ開口)に対応
3 ボード天井取付け可
4 標準風量160m3/h
5 風量、給気入り口温度により取付個数が変わります。
6 EP型はイオン・オゾン発生器、音響スピーカー組込仕様
PDFダウンロード

一般天井用 スリム型 ダウンライト組込型 KM-180R(EP)

風量:160~215m3/h

特長
1 一般天井用 分割形 スリム型 ダウンライト組込
2 壁面コーナー部に縦設置可、天井懐寸法不足時などに対応
3 天井コーナー部に斜め横設置可
4 縦設置、横設置共に性能は同等
5 標準風量180m3/h
6 風量、給気入り口温度により取付個数が変わります。
7 EP型はイオン・オゾン発生器、音響スピーカー組込仕様
PDFダウンロード

一般天井用 スリム型 ダウンライト・イオン・スピーカー組込型 KM-180EPR

風量:160~215m3/h

特長
1 一般天井用 分割形 スリム型 ダウンライト、イオン&オゾン発生器、音響スピーカー組込
2 壁面コーナー部に縦設置可、天井懐寸法不足時などに対応
3 天井コーナー部に斜め横設置可
4 縦設置、横設置共に性能は同等
5 標準風量180m3/h
6 風量、給気入り口温度により取付個数が変わります。
PDFダウンロード

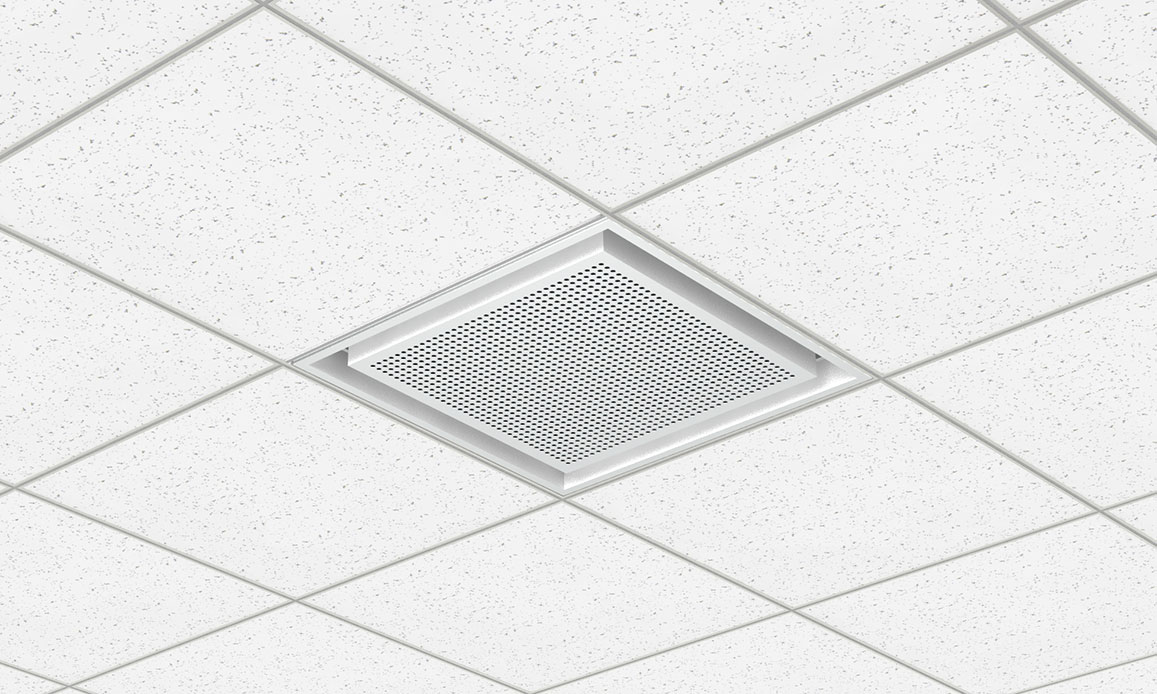

吸込口 RKS

吸込風量:945~1200m3/h

特長
1 エアビーム各型番のパネルと同一寸法、同一デザインの吸込口をラインナップ
2 イオン・オゾン発生器、音響スピーカーは附属しません。
PDFダウンロード
