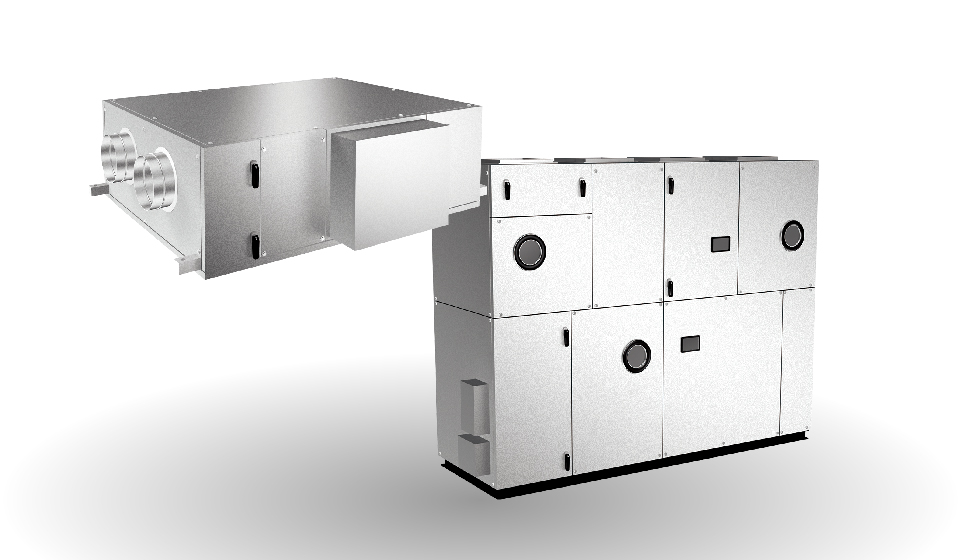

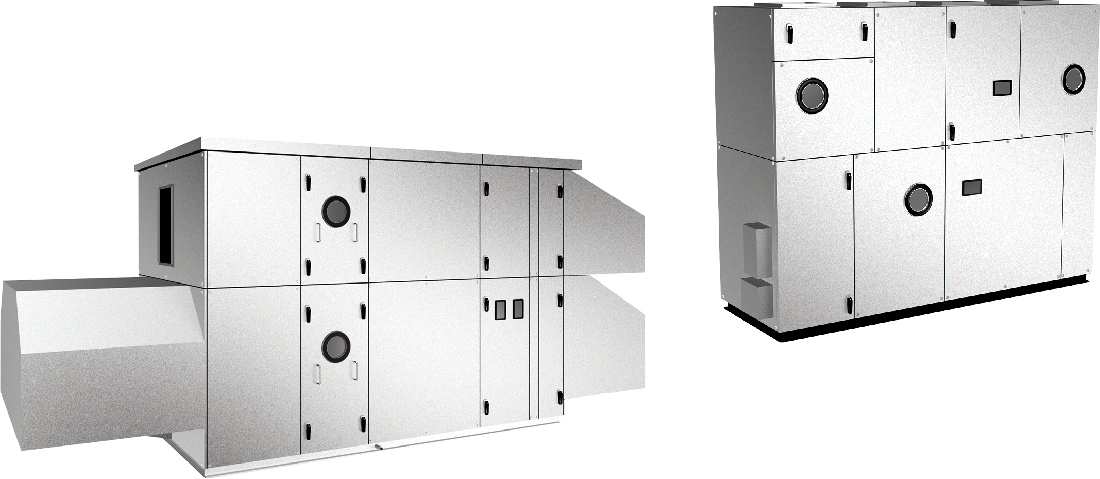

空冷HP式　熱回収外調機

換気のロスを削減し、一年中「最適湿度」を保ちます

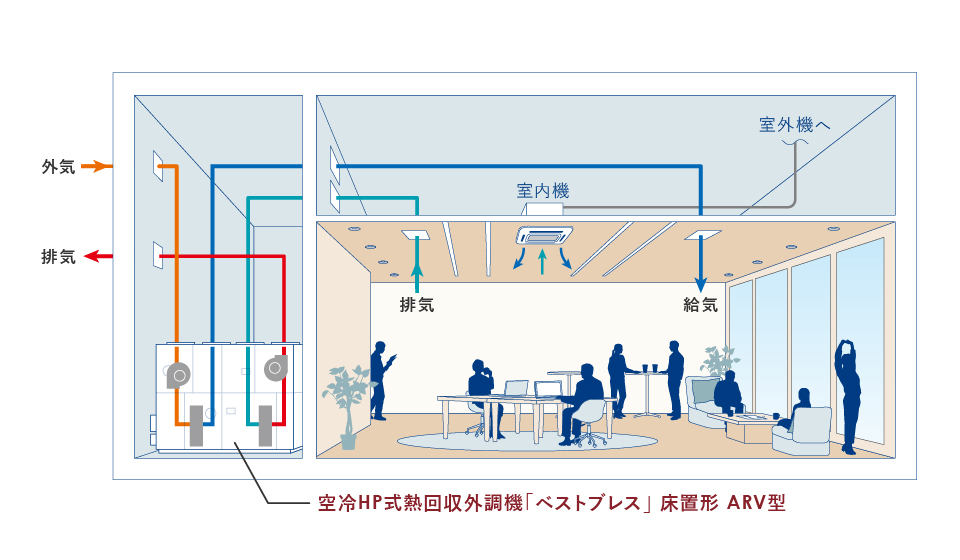

換気の質を高め、排気熱もしっかり回収。
呼吸するビルへ快適で新鮮な空気をお届けします。

導入する外気の質は、室内の快適性や生産品質に直結します。
調湿・外気冷房・加湿暖房・CO2制御を備えた「熱回収外調機」なら、湿度の課題が生じやすい季節でも、外気を入口段階で適切に処理。快適な室内環境と高い省エネ性を両立します。
特に中間期は、換気用の外調機を単独で効率よく運転し、室内空調のムダな稼働を抑えられます。建物全体の省エネをはじめ、設備の低騒音化や長寿命化にも貢献します。

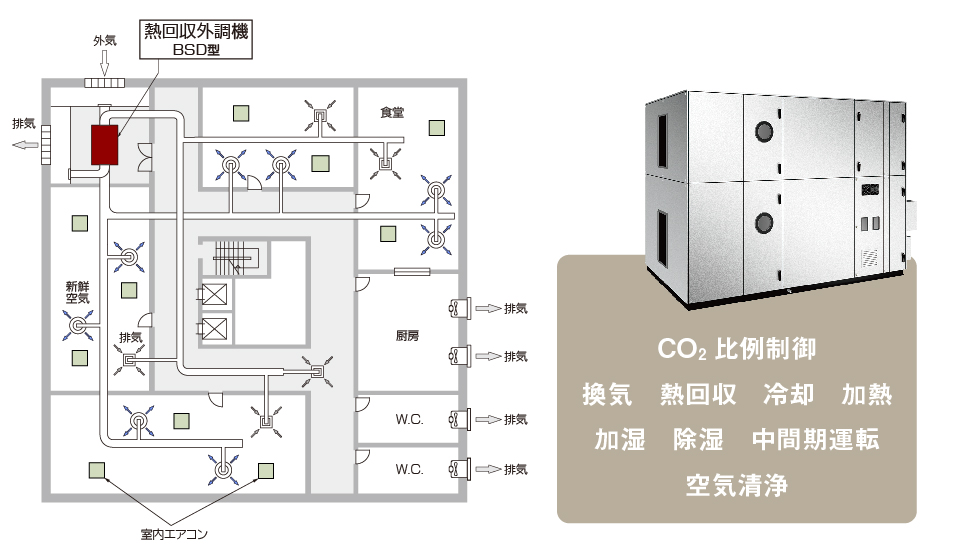

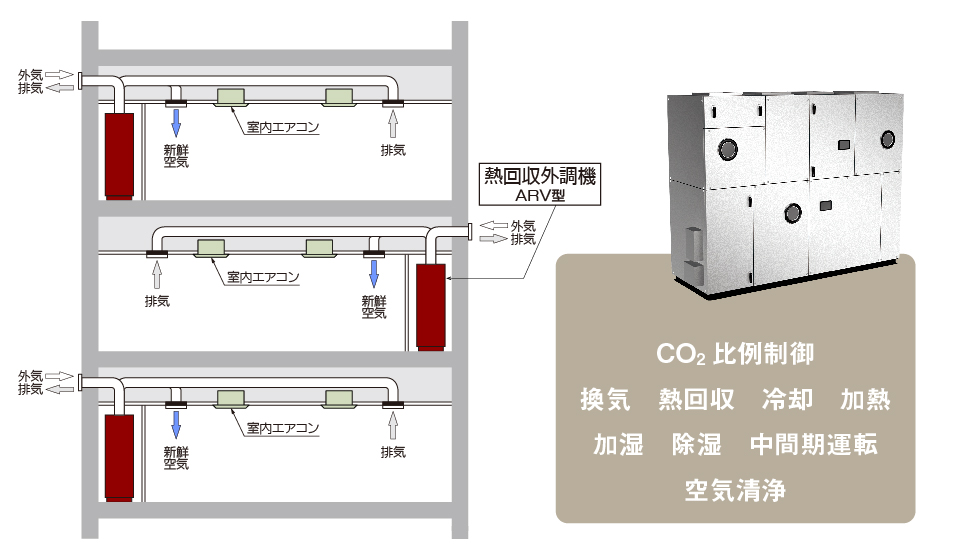

用途

調湿換気で衛生環境を向上

一体型熱回収ヒートポンプと調湿機能で質の高い衛生環境を構築。排気漏れ防止設計で汚染空気の移行を防ぎます。また、中間期は外気冷房や加湿暖房で省エネ運転をおこないます。

排熱回収と調湿機能

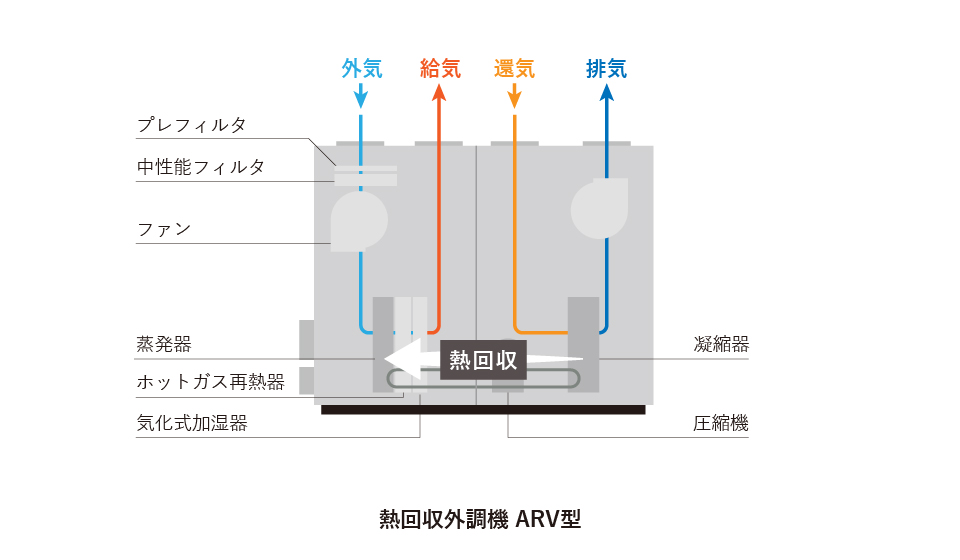

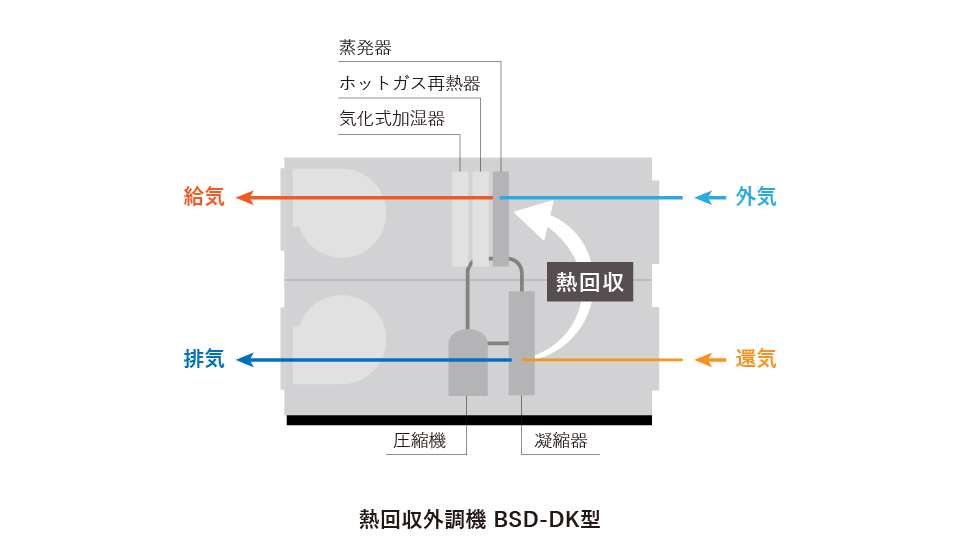

コンパクトな機体にヒートポンプサイクル・再熱器・蒸気加湿器を搭載し、排気熱を回収しながら除湿再熱や精度の高い加湿がおこなえます。
排気リーク防止設計（ARV-A型）

隣接する給排気空間の圧力を適切に設計。臭気や汚染空気が給気に混入するのを防ぎ、確実に屋外へ排出する構造です。
溝付楕円管コイル（蒸発器・凝縮器・再熱器）

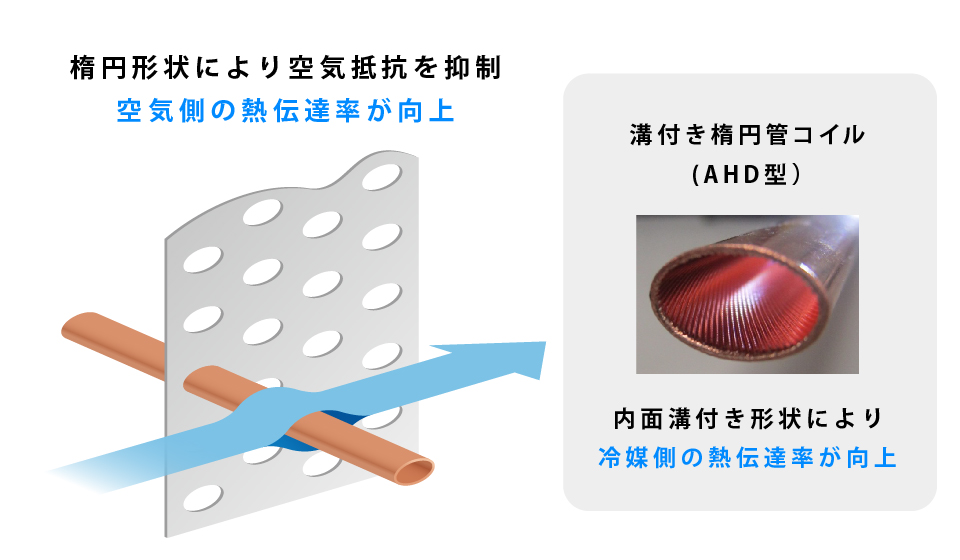

内面に螺旋状の溝を施した銅管を、なめらかな楕円形状に独自加工。空気抵抗の削減（従来丸管比 △23%）と総合熱伝達率の向上により、省エネに貢献します。

冷媒配管不要な一体構造

冷媒回路を内蔵し、施工時の冷媒配管工事が不要です。フロン使用量の削減と冷媒漏えいリスクの低減を実現し、保守点検や機器の更新も容易におこなえます。

排熱回収冷媒ユニット

ヒートポンプで室内排気の熱を回収します。機器一体型のため現地での冷媒配管施工が不要で、冷媒の漏えいリスクを低減します。
チェックモニタ（ARV-A型）

タッチ式カラーモニタを搭載し、運転圧力の確認や回路検査などの冷媒管理機能を視覚的に集約。高い信頼性が求められるフロン冷媒の漏えい管理を強力にサポートします。
冷媒回路ユニット引出し構造

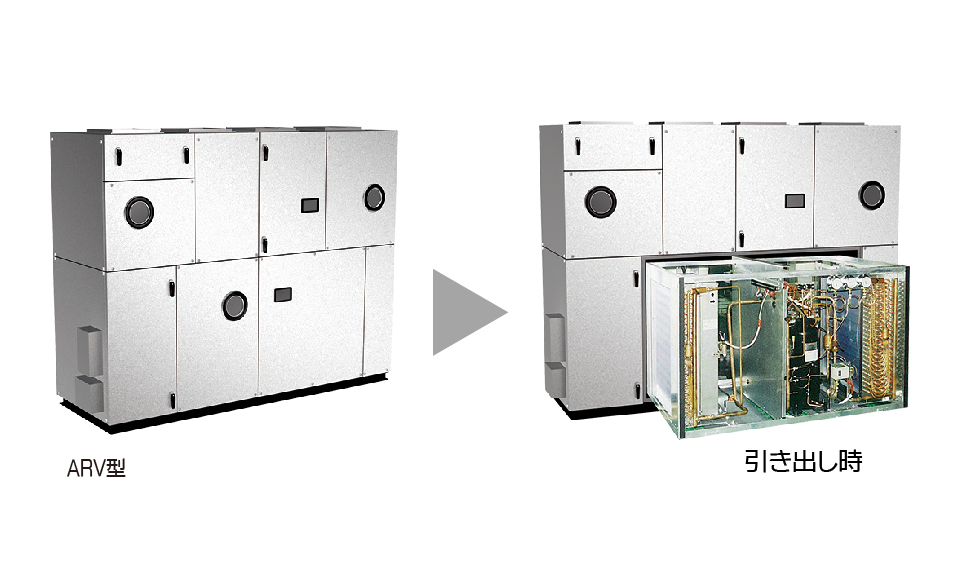

冷凍サイクルの主要部品をユニット化し、引き出し可能な構造を採用。保守点検や機器更新（リニューアル）時のスムーズな部品交換を可能にします。

快適な除湿空気とクリーンな加湿

冷却時は過冷却除湿と排熱を利用した再熱により、快適なドライ空気を供給。加熱時は蒸気加湿により、デフロストに影響されないクリーンで安定した加湿をおこないます。

除湿再熱

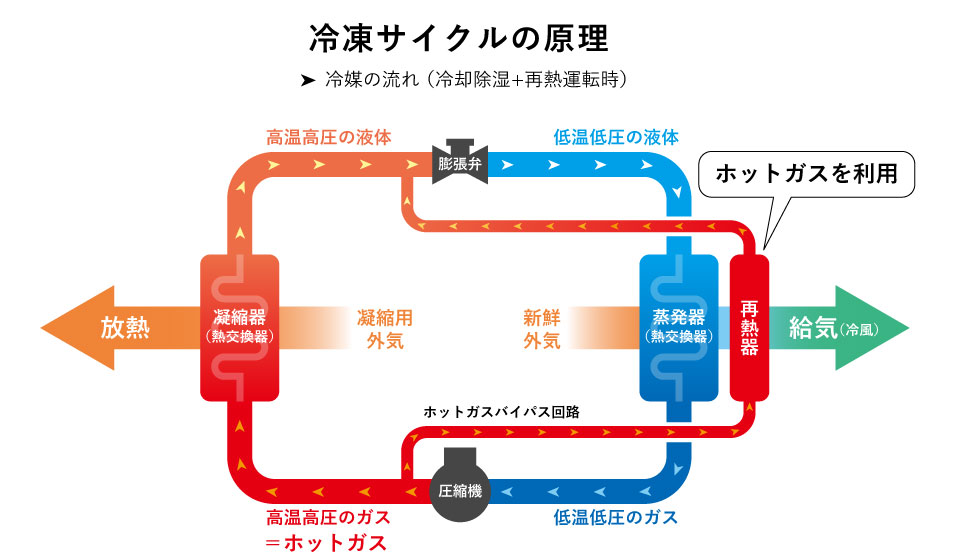

『過冷却→除湿→再熱』により、低負荷時の冷え過ぎを防ぎ快適な温度で給気。排熱（ホットガス）を再熱に再利用するため、エネルギー消費も無駄がありません。
蒸気加湿（ARV-SUW、ARV-A、BSH型）

電極式によるクリーンな蒸気をきめ細かく比例制御。中間期などの低負荷環境や低温空気でも、目標湿度に応じた衛生的で安定した加湿をおこないます。

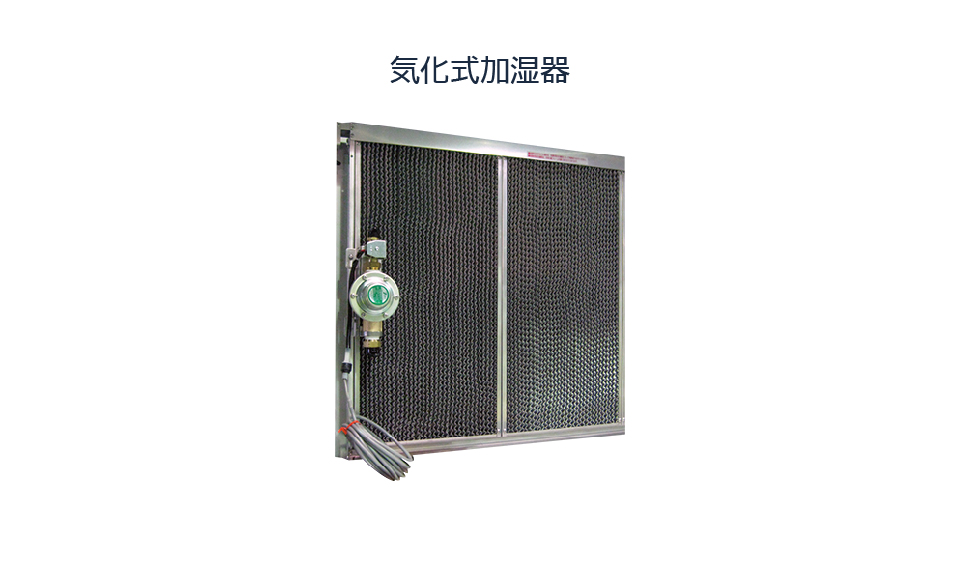

ハイブリッド加湿（ARV-A型）

気化式をベースに不足分を蒸気で補う省エネ加湿方式。冬期や寒冷地の厳しい低温・低湿環境でも、安定した加湿能力で目標湿度（22℃・50%など）を維持します。

寒冷地でも高い暖房性能

室内排気熱を安定利用し、空冷式の課題であるデフロストを抑制。冬期の暖房・加湿能力低下やCOP（エネルギー消費効率）低下を防ぎ、寒冷地でも高い効果を発揮します。

デフロストレス

室内の排熱を有効利用して加熱時の着霜を抑制し、安定した外気処理を実現。暖房・加湿能力低下やCOP（エネルギー消費効率）低下を防ぎ、不快なドラフトも防止します。
湿度維持の効果

適切な加湿は感染予防や衛生基準（40~70%）維持に不可欠です。高気密・高断熱で暖房負荷が少ない環境でも、空調温度に左右されず湿度を保つ安定した加湿システムの選択が重要です。

柔軟な風量制御

給気風量を40〜100%の範囲で制御でき、使用条件に応じた最適運転が可能。さらに局所排気は25%、ダクトワークにより50%まで対応が可能です。（一部機種を除く）

給気風量

給気風量を40～100％の範囲で自動制御可能。CO2濃度に応じた外気導入量の自動制御や、一時的に換気量を大幅に増やす「換気モード」で、常に適切な室内環境を保ちます。

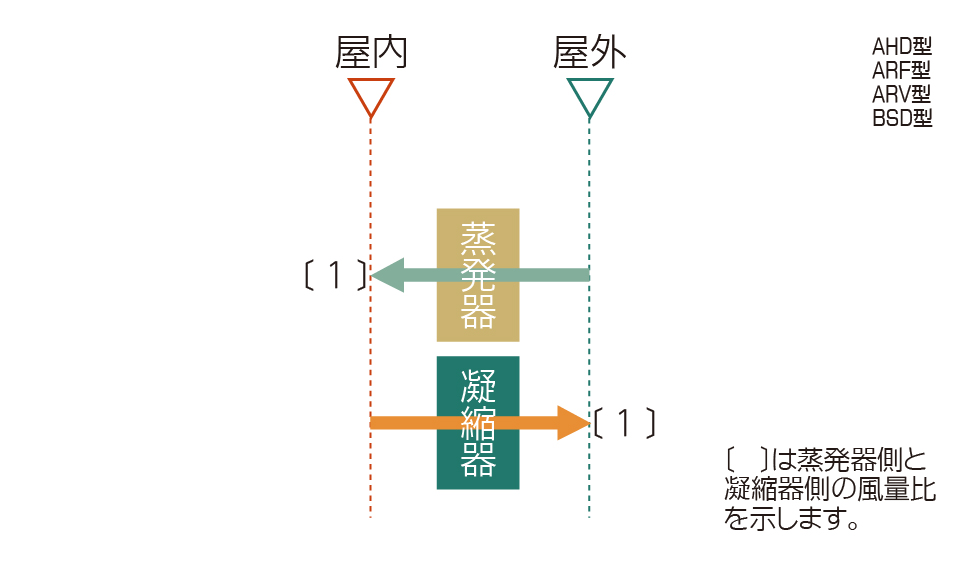

局所排気対応（ARV-A・BSD型）

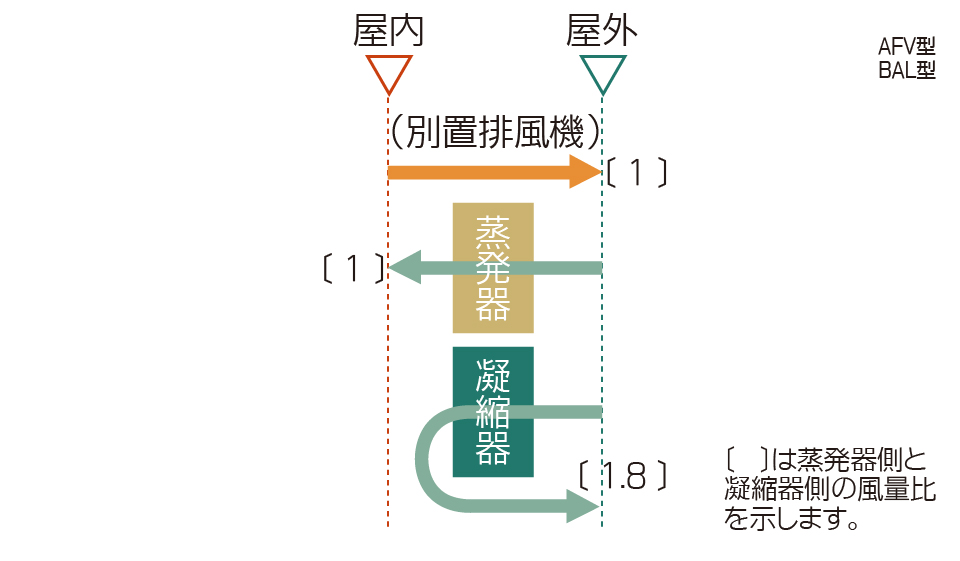

局所排気等で熱回収用の排気風量が不足する場合も、給排気バランス「100：75※」まで柔軟に対応可能。※ダクト等の事前打合せにより、局所排気50％（100：50）にも対応できます。

充実した制御と監視機能

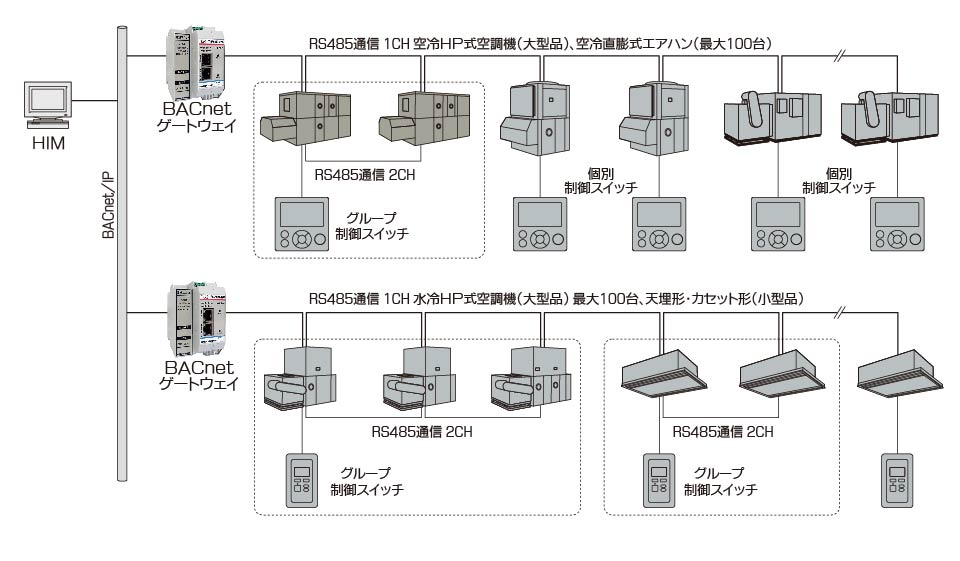

豊富な機能を持つマイティリモコンで、各種設定や省エネ制御、保守情報を一元管理。別売のKD式空調制御盤を組み合わせることで、システム全体の監視にも対応します。

マイティリモコン

きめ細かい除湿・加湿やCO2制御、換気モードなどの多彩な機能を一元設定。優れた操作性と視認性を備え、快適な室内環境の維持と確実なシステム管理・監視を実現します。
空調自動制御

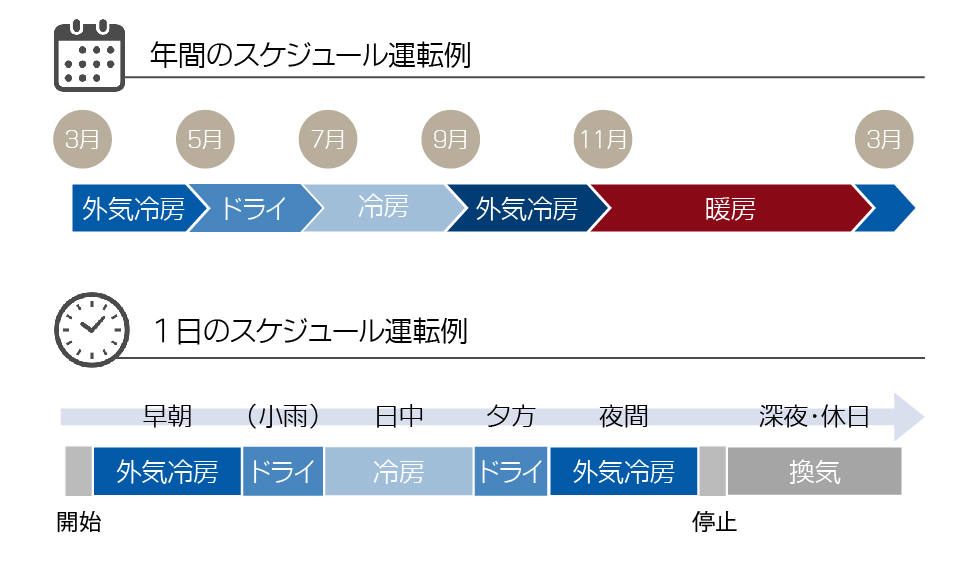

季節や外気条件の変化に合わせた全自動運転により、年間を通じて安定した外気処理を実施。高度な個別制御機能により、複雑な調整不要で常に最適な空調状態を維持します。
KD式空調制御

空調機・外調機・チラーを一括で簡単制御。PCブラウザからの遠隔監視やスケジュール運転、送水温度の自動最適化などに対応し、システム設計の手間軽減と大幅な省エネに貢献します。

R32冷媒　安全対策設計・施工および運用にかかわる手引き

MODEL NUMBER

型番別詳細

熱回収外調機スリム形 ARV-SUW型

風量：550～1,000m3/h

	特長
1	R32冷媒・室内外機一体形
2	斜平形楕円コイル搭載
3	スリム＆コンパクト
4	蒸気加湿器搭載

PDFダウンロード: 仕様・寸法

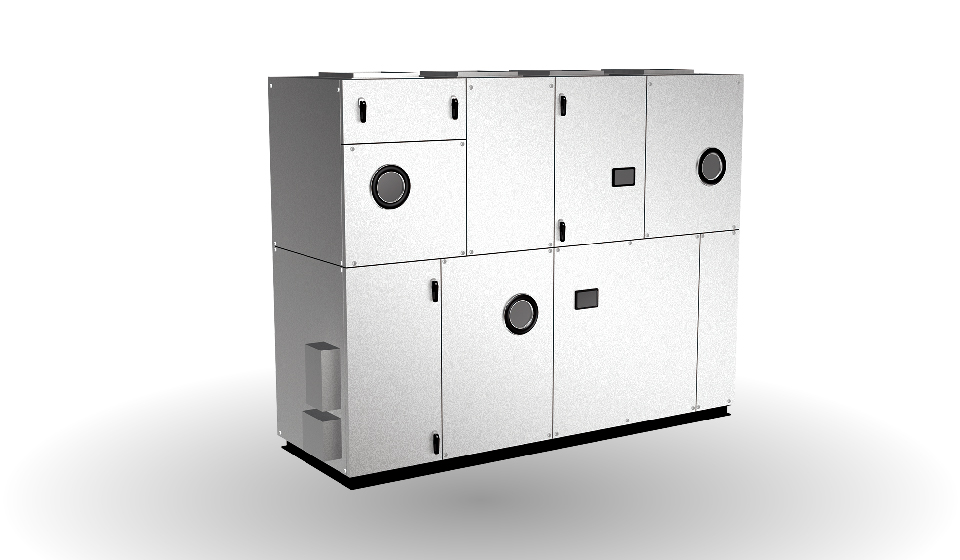

熱回収外調機コンパクト形 ARV-A型

風量：1,200～7,500m3/h

	特長
1	R32冷媒・室内外機一体形
2	奥行を抑えたコンパクト設計
3	蒸気加湿器、ハイブリッド加湿対応
4	局所排気25%対応、ダクトワークで50%にも対応可
5	冷媒回路ユニット引出し構造多分割対応可

PDFダウンロード: 仕様・寸法

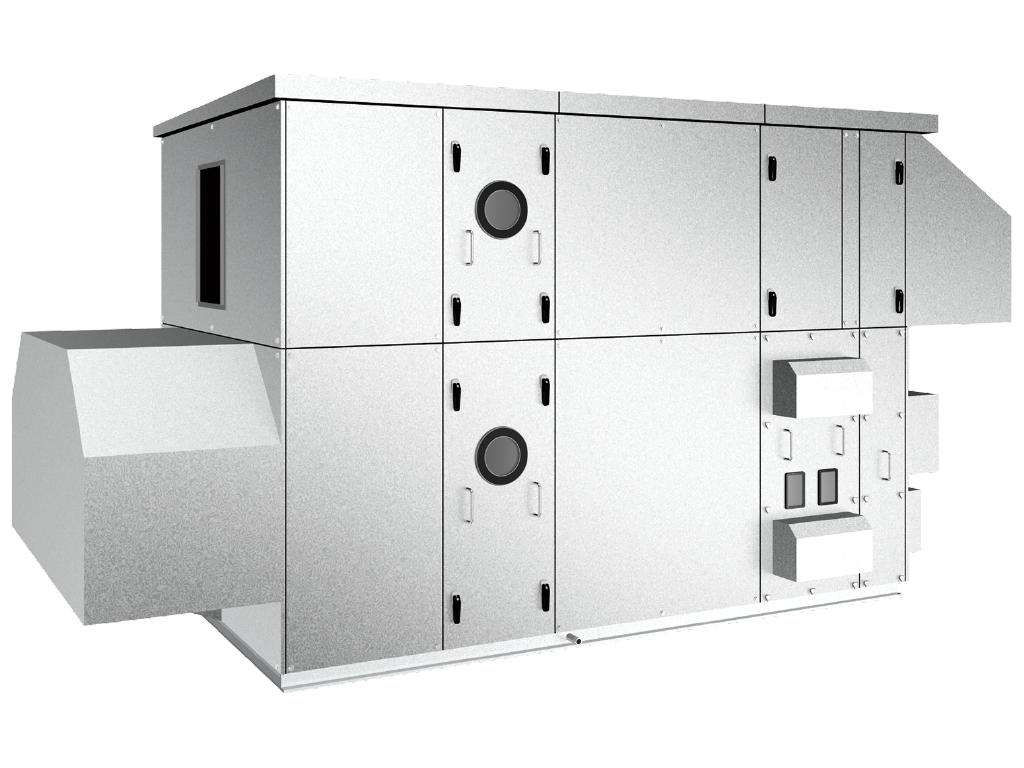

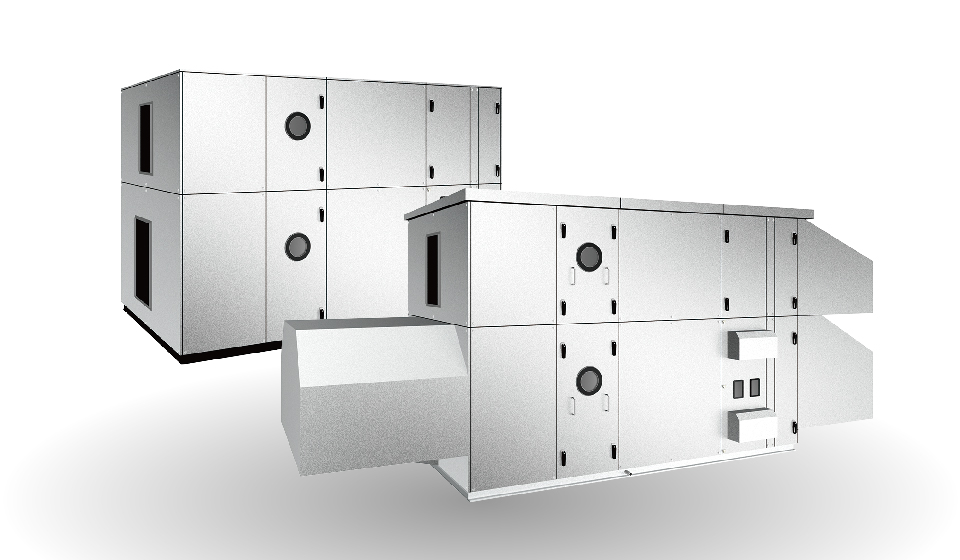

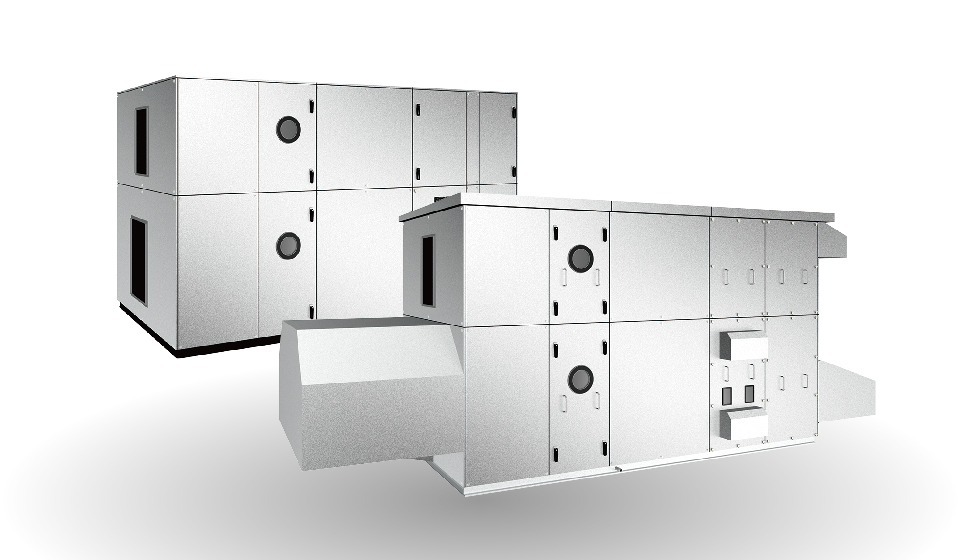

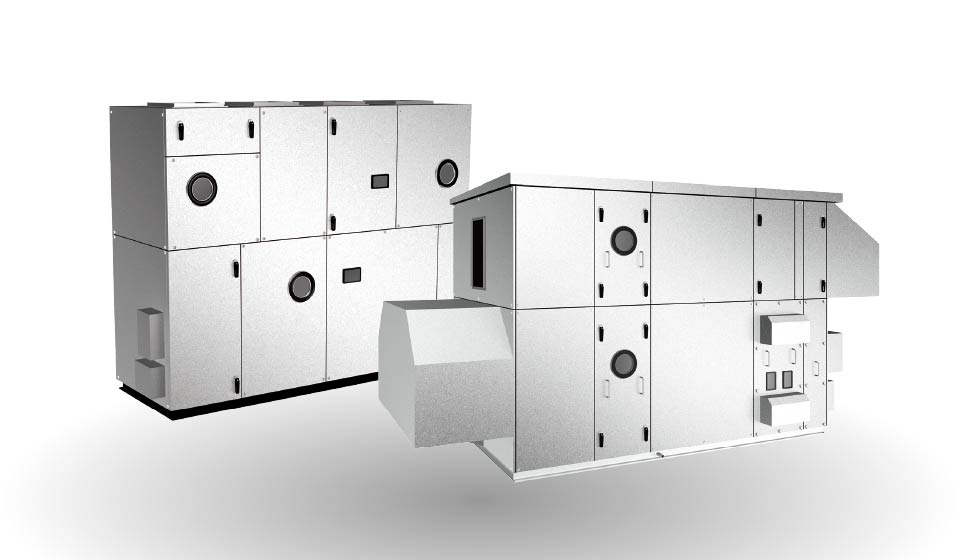

熱回収外調機大容量形 BSD型

風量：4,000～15,000m3/h

	特長
1	室内外機一体形
2	大風量対応、床置型
3	機内バイパスダンパ（オプション）で局所排気25%対応、50%にも対応可
4	冷媒回路ユニット引出し構造
5	本体３分割対応可
