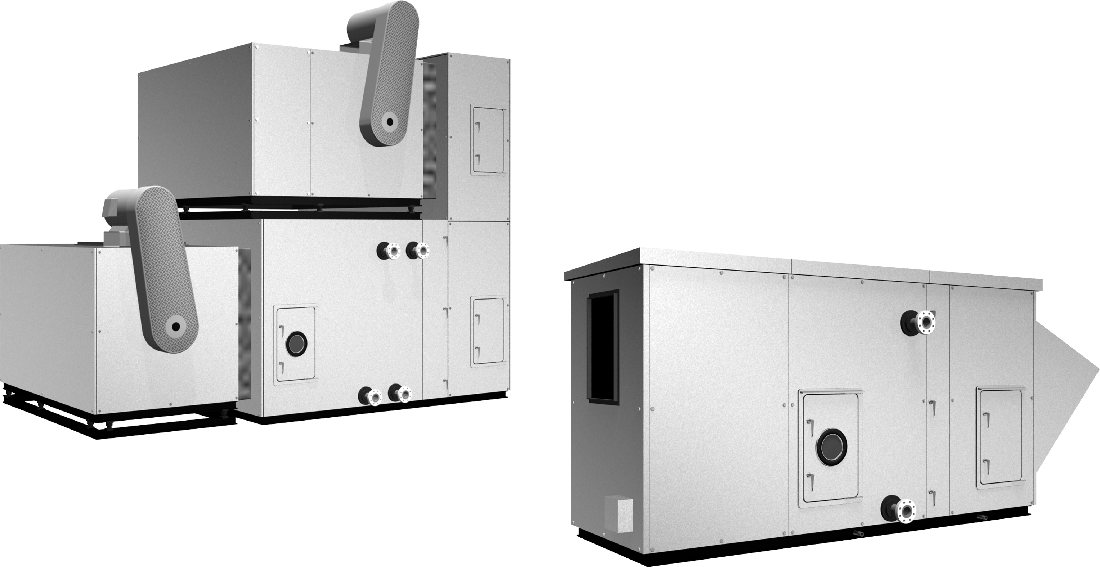

冷温水式 エアハンドリングユニット

MENU

中央式空調用の冷温水式エアハンです。外気処理や外気混合空調、循環空調をおこないます。
立形、水平型、屋外形、還気ファン組込形、全熱交換器組込形、天吊形など設置場所に合わせた選択が可能です。
楕円管熱交換器、2ウェイ回路、ハイブリッド加湿、高効率ファン、IE4スーパープレミアム高効率IPMモーターに対応。
冷温水往還大温度差、低温送風など空調システムの省エネ設計に対応する万能モデルです。

冷温水式大温度差仕様エアハンドリングユニット
用途
オフィスビル
病院
学校
ホテル
図書館
大規模店舗
劇場・ホール
生産設備
研究施設
FEATURES

製品の特長

  • 特長.01

    楕円管熱交換器「低圧損オーバルコイル」と高効率「ファン」の組み合わせで送風動力を削減

  • 特長.02

    コイルは2ウェイ回路の組込みが可能、低負荷時の大温度差を確保し省エネ性と快適性を高めます

  • 特長.03

    立形機種はハイブリッド加湿(気化式加湿器+蒸気加湿器)の組込みが可能

  • 特長.04

    オプションとして高風速仕様によるコンパクト化も可能

  • 特長.05

    使用状況によってコイル通過風速を若干引き上げることも可能

省エネのポイント

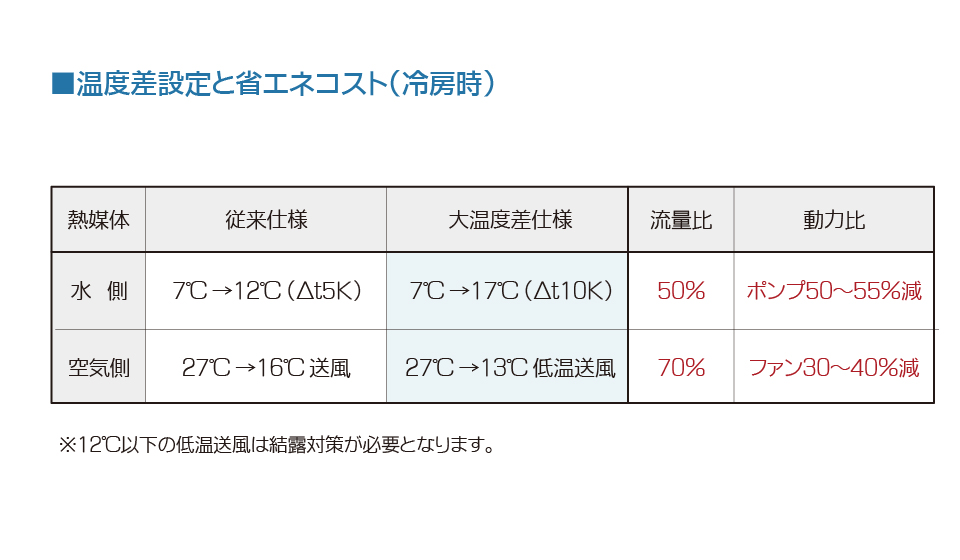

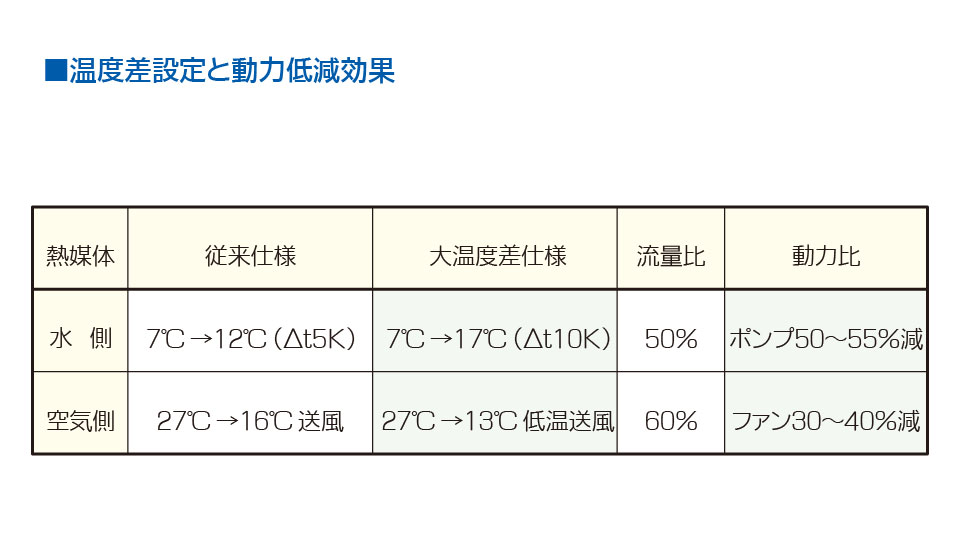

  • 大温度差運転

    冷温水の還り温度を5℃差から10℃差にすることで水量は50%減となり、ポンプ動力を50~55%削減します。また、配管を細径化できるためイニシャルコストの削減や軽量化にもつながります。

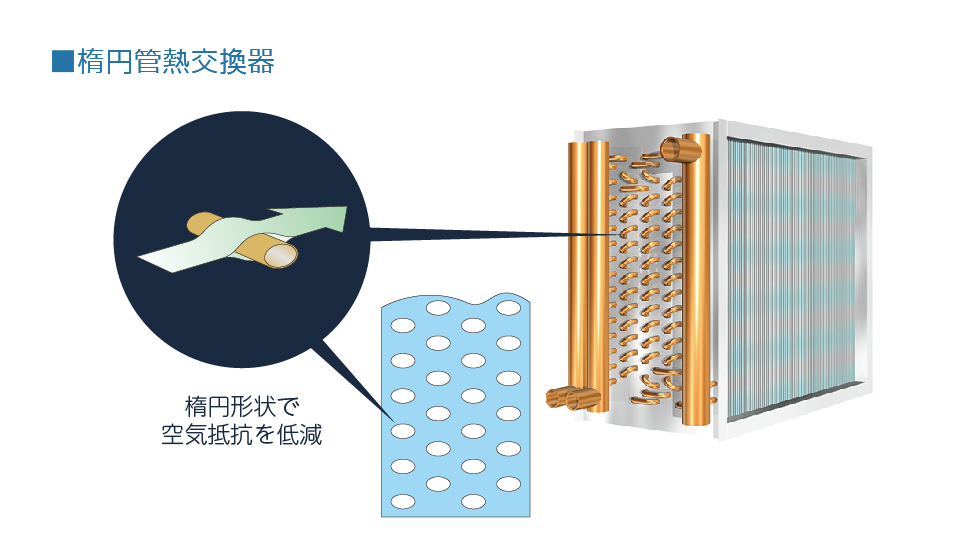

  • 低圧損オーバルコイル

    標準搭載の楕円管熱交換器「オーバルコイル」は銅管を楕円形状にすることで空気抵抗を抑え、送風動力を削減します。

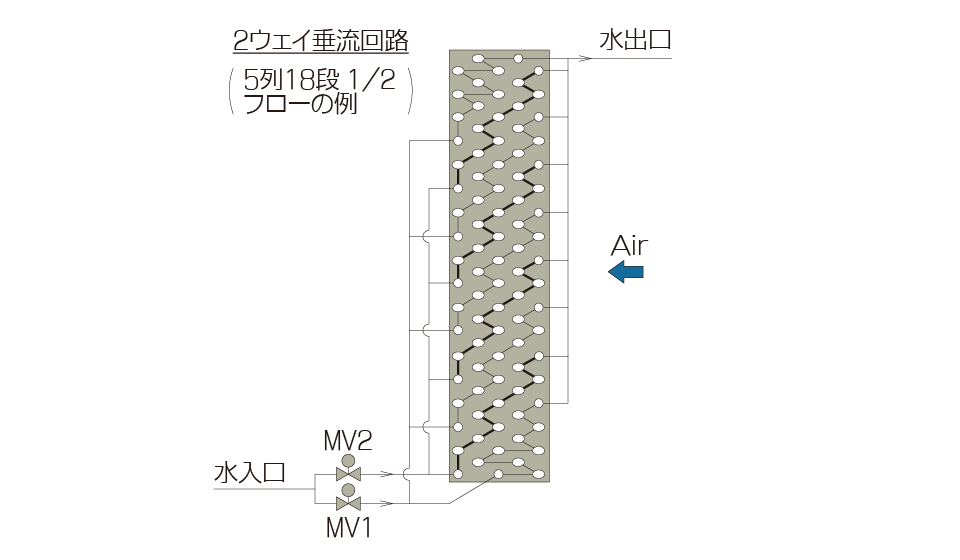

  • 2ウェイ回路

    オーバルコイルを2ウェイに分割形成し、低負荷時には片側を停止することで水量を絞り、安定的な大温度差運転をおこないます。(オプション)

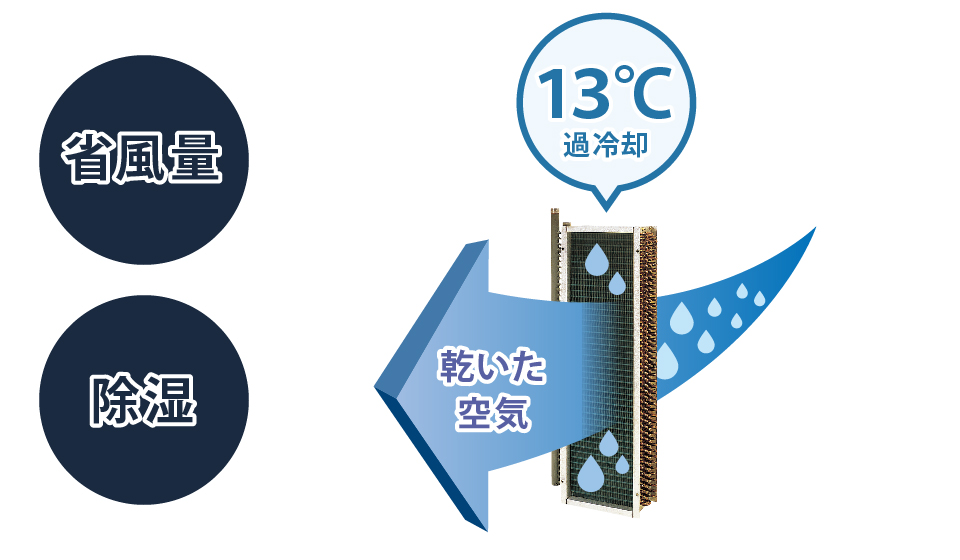

  • 13℃低温送風

    送風温度を通常の16℃から13℃の低温にすることで風量を30%削減でき、送風動力を40~45%削減します。低温送風は十分な除湿が可能で、快適なクールビズを実現します。吹き出し口に「エアビーム」を設置すれば、再熱器を使わず室内空気の誘引による結露防止が可能です。

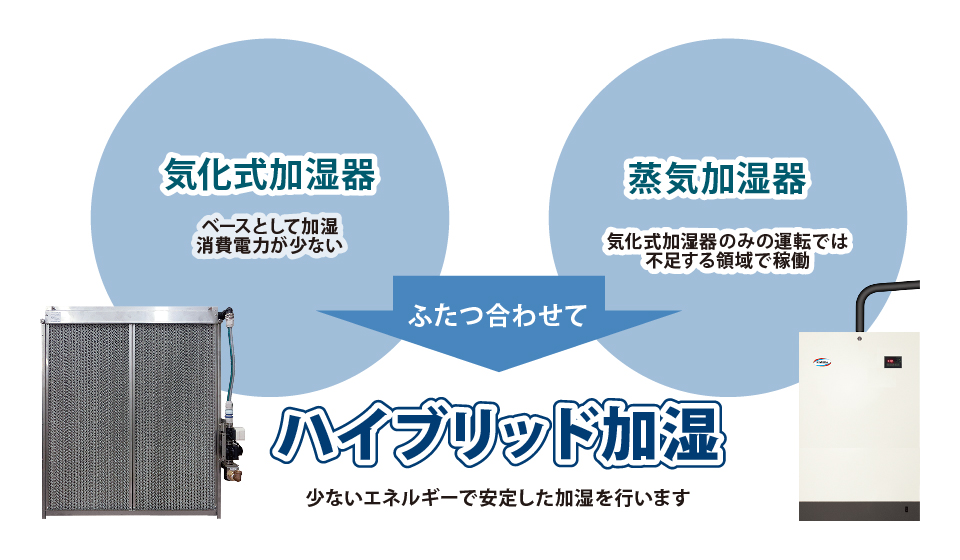

  • ハイブリッド加湿

    立形(FCV-BZ型)はハイブリッド加湿の搭載が可能で、的確な湿度コントロールにより快適性が向上します。

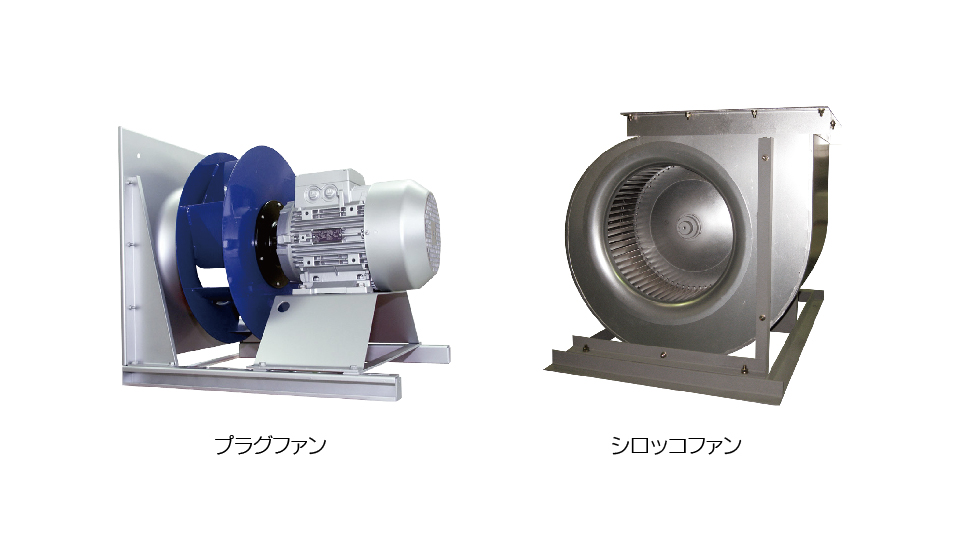

  • ファン・モーター

    低圧損オーバルコイルとシロッコファンやプラグファンを組合せ、ファン動力を平均10~35%削減します。また、IE4スーパープレミアム高効率IPMモータの採用で、ファン動力を平均5%削減します。

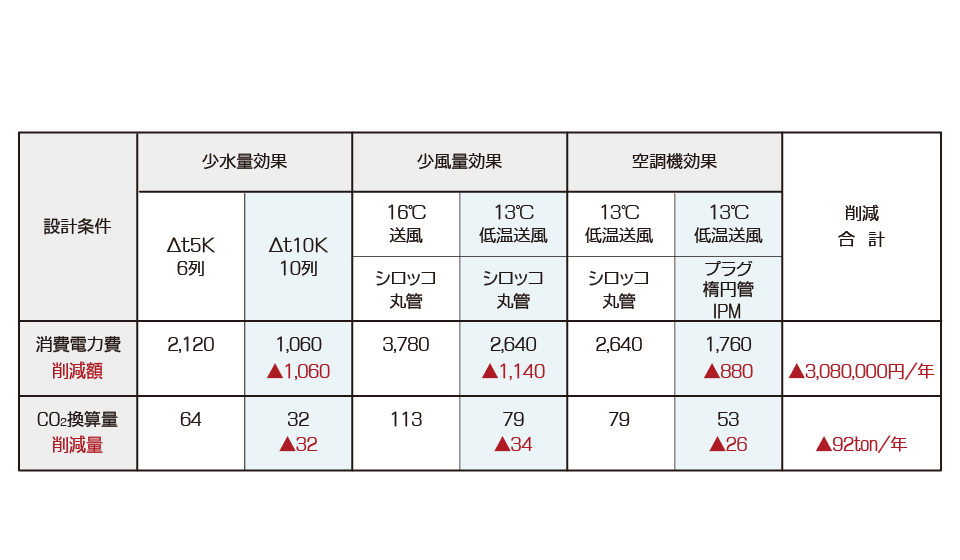

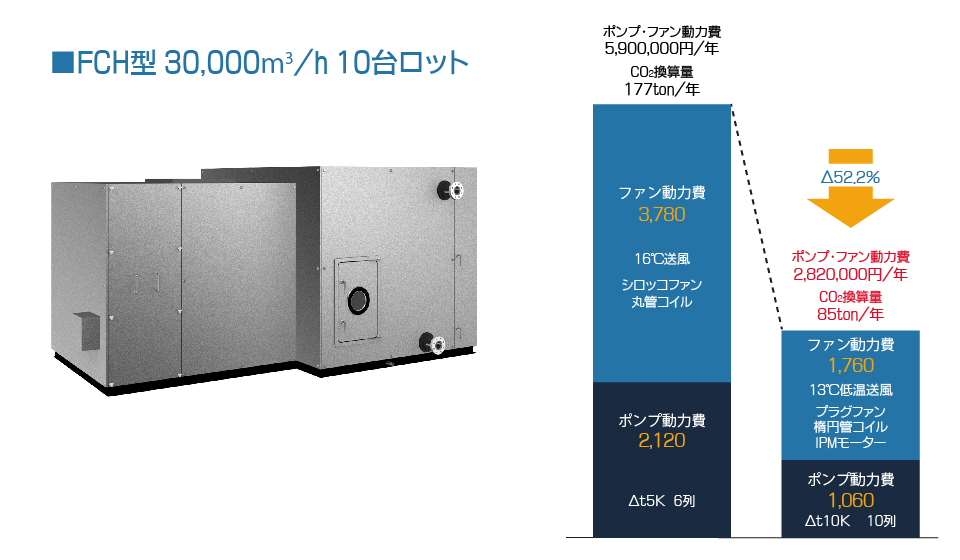

省エネ試算

機種一覧

クリーンルーム仕様、低圧損コイルユニットは型番別詳細をご覧ください。

  • 水平形FCH-PBZ型

    ●プラグファン組込
    ●低圧損オーバルコイル
    ●モータ内蔵
    ●機内防振

  • 屋外形FCH-PBZ-AD型

    ●プラグファン組込
    ●低圧損オーバルコイル
    ●モータ内蔵
    ●機内防振

  • 立形FCV-BZ型

    ●ハイブリッド加湿可
    ●低圧損オーバルコイル
    ●シロッコファン
    ●モータ露出
    ●機外防振

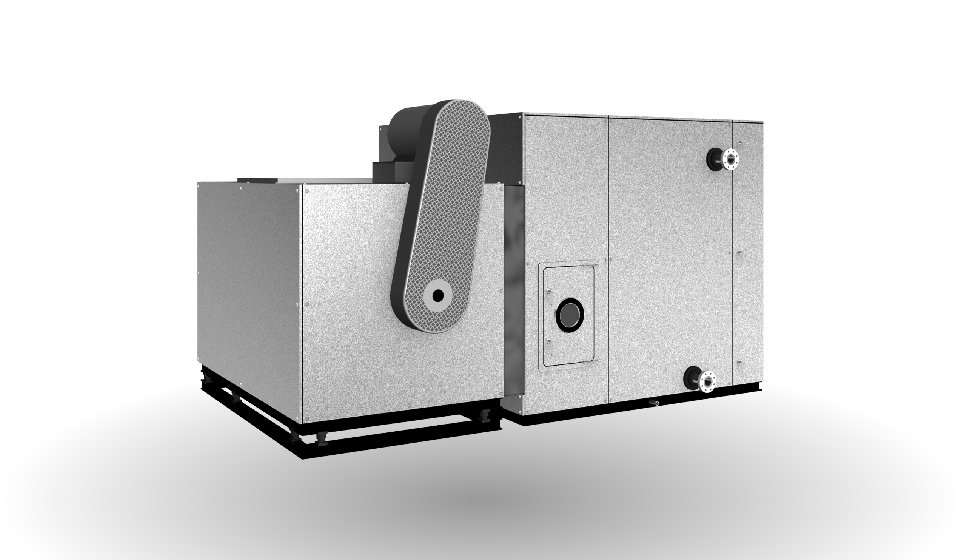

  • 水平形FCH-BZ型

    ●低圧損オーバルコイル
    ●シロッコファン
    ●モータ露出
    ●機外防振

  • 屋外形FCH-BZ-AD型

    ●低圧損オーバルコイル
    ●シロッコファン
    ●モータ内蔵
    ●機内防振

  • 天吊形FCC-BZ型

    ●低圧損オーバルコイル
    ●シロッコファン
    ●モータ露出

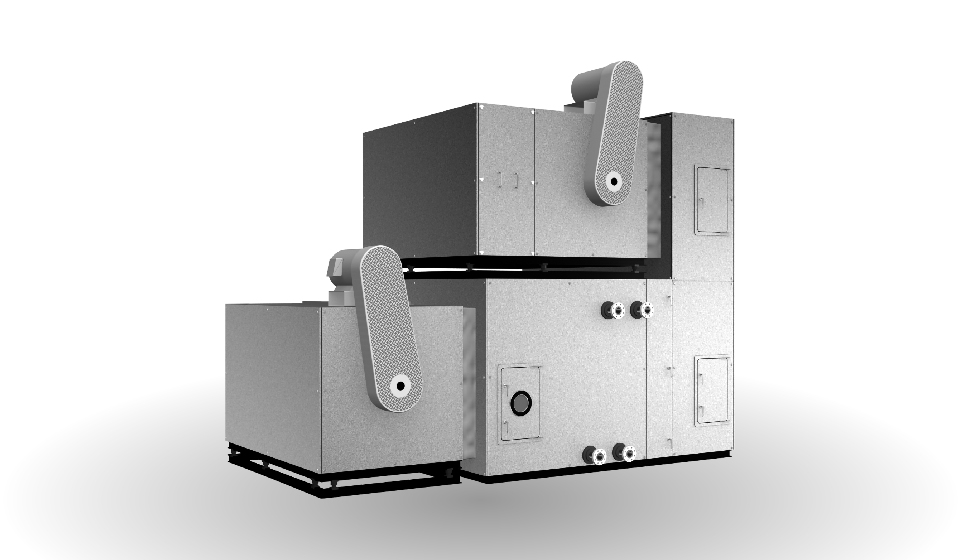

  • 還気ファン組込形AR2-BZ型

    ●低圧損オーバルコイル
    ●シロッコファン
    ●還気ファン組込

  • システム形AC2-BZ型

    ●低圧損オーバルコイル
    ●シロッコファン
    ●還気ファン組込
    ●回転型全熱交換器組込

MODEL NUMBER

型番別詳細

水平形(プラグファン搭載仕様) FCH-PBZ

水平形(プラグファン搭載仕様) FCH-PBZ

風量:2,250~62,270m3/h

特長
1 機械室などの屋内に設置する水平型
2 プラグファン、低圧損オーバルコイル組込みの省エネ仕様
PDFダウンロード

屋外形(プラグファン搭載仕様) FCH-PBZ-AD

屋外形(プラグファン搭載仕様) FCH-PBZ-AD

風量:2,070~47,060m3/h

特長
1 屋外設置の水平型
2 プラグファン、低圧損オーバルコイル組込みの省エネ仕様
PDFダウンロード

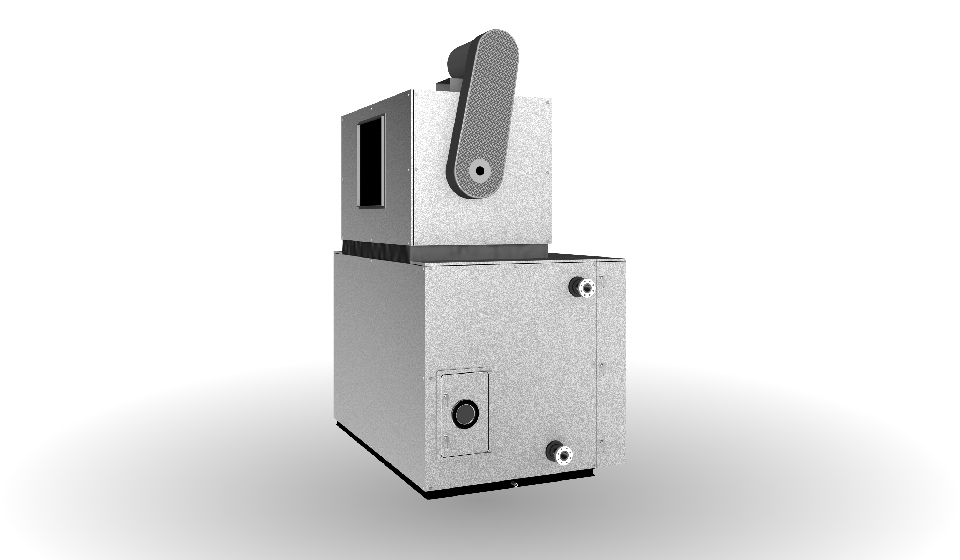

立形(※ハイブリッド加湿対応) FCV-BZ

風量:2,250~43,840m3/h

特長
1 機械室などの屋内に設置する立型
2 シロッコファン、低圧損オーバルコイル組込みの省エネ仕様
PDFダウンロード

水平形 FCH-BZ

水平形 FCH-BZ

風量:2,250~83,390m3/h

特長
1 機械室などの屋内に設置する水平型
2 シロッコファン、低圧損オーバルコイル組込みの省エネ仕様
PDFダウンロード

クリーンルーム仕様 FCH-CBZ

クリーンルーム仕様 FCH-CBZ

風量:3,360~36,960m3/h

特長
1 半導体工業、精密機械工業、医療・医薬品設備、食品工業等の空調設備機器として使用
2 クリーンルームのクラス・使用目的により、構造・材質・塗装等を選択
3 ダブルスキンパネルの採用により空調機内のクリーン度を確保
PDFダウンロード

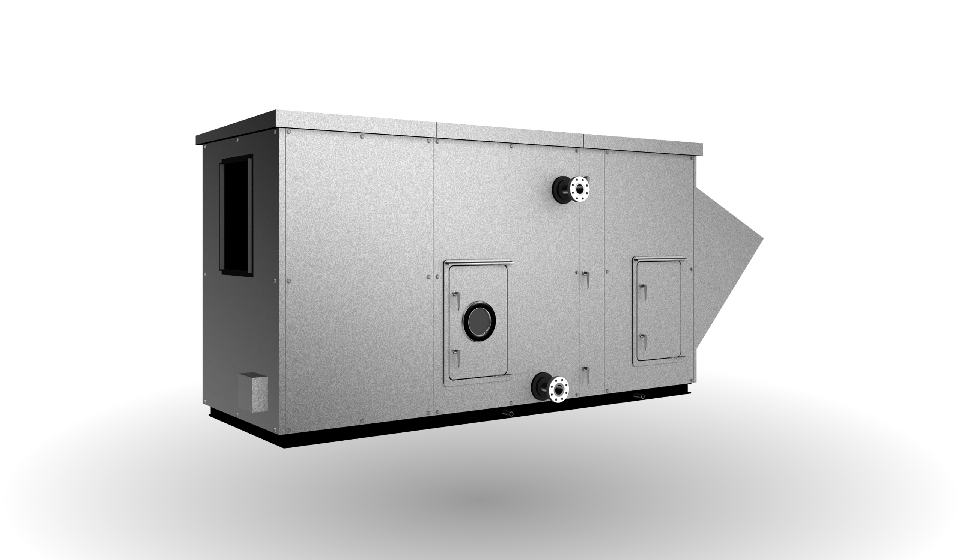

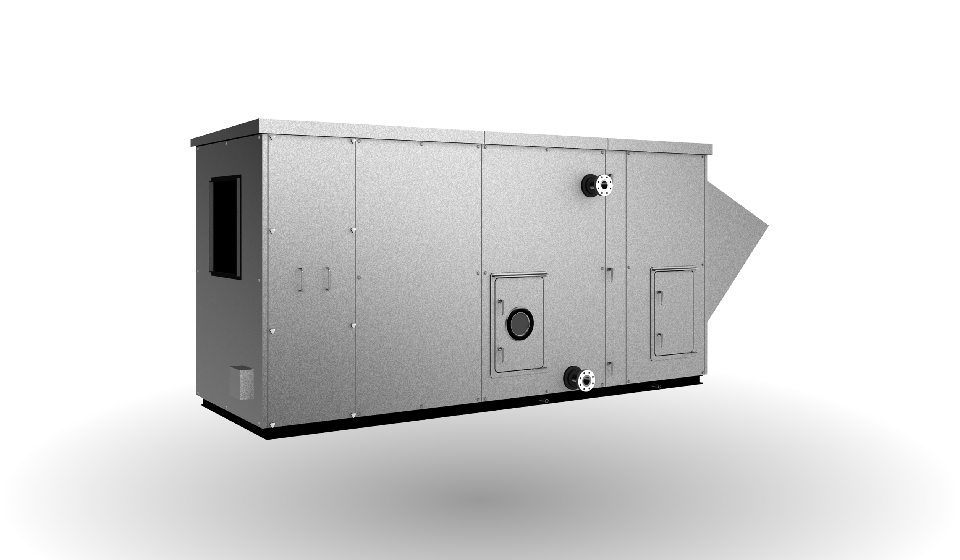

屋外形 FCH-BZ-AD

屋外形 FCH-BZ-AD

風量:2,070~47,060m3/h

特長
1 屋外設置の水平型
2 シロッコファン、低圧損オーバルコイル組込みの省エネ仕様
PDFダウンロード

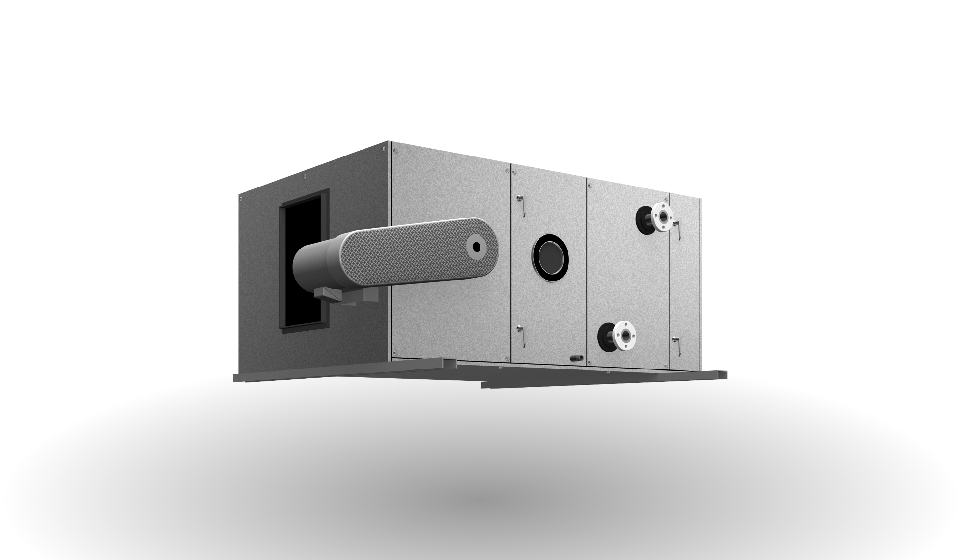

天吊形 FCC-BZ

天吊形 FCC-BZ

風量:1,920~8,640m3/h

特長
1 天井設置の天吊型
2 シロッコファン、低圧損オーバルコイル組込みの省エネ仕様
PDFダウンロード

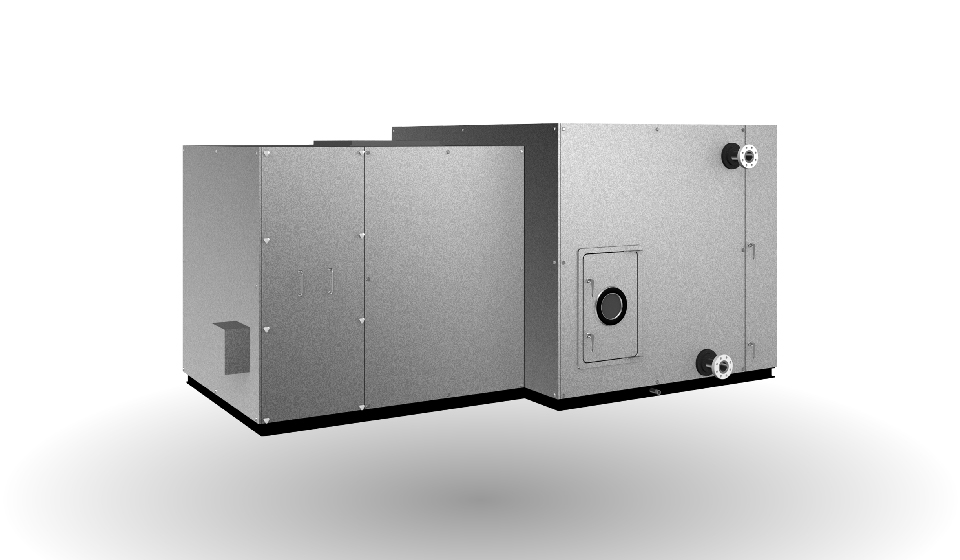

還気ファン組込形 AR2-BZ

還気ファン組込形 AR2-BZ

風量:2,250~40,260m3/h

特長
1 機械室などの屋内に設置する還気ファン組込型
2 シロッコファン、低圧損オーバルコイル組込みの省エネ仕様
PDFダウンロード

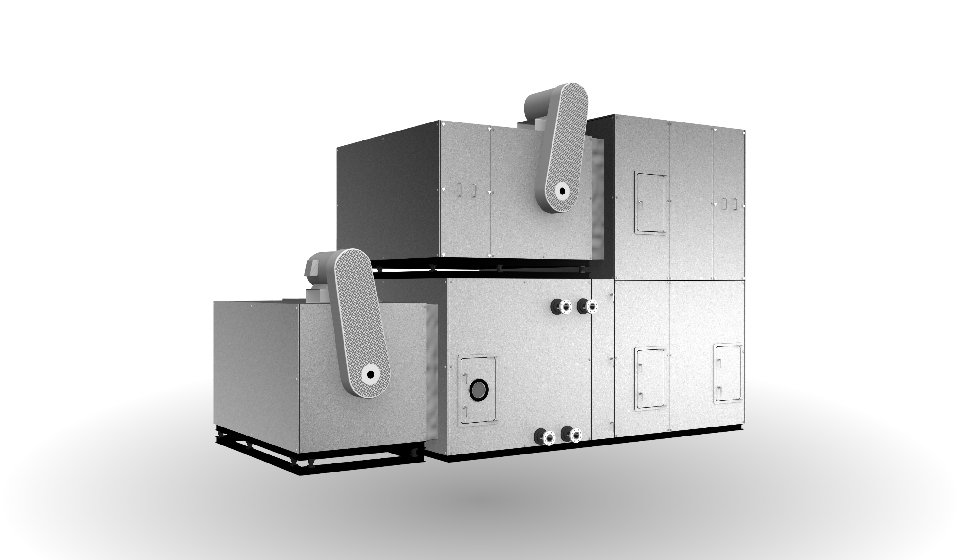

システム形(回転型全熱交換器組込) AC2-BZ

システム形(回転型全熱交換器組込) AC2-BZ

風量:2,250~40,260m3m3/h

特長
1 機械室などの屋内に設置する還気ファン、回転式全熱交換器組込型
2 シロッコファン、低圧損オーバルコイル組込みの省エネ仕様
PDFダウンロード

低圧損コイルユニット 床置形 SD-HBZ

低圧損コイルユニット 床置形 SD-HBZ

風量:2,250~83,390m3/h

特長
1 機械室などの屋内に設置する床置型
2 低圧損オーバルコイル組込みの省エネ仕様
3 コイル一次側にオプションとして各種エアフィルタの取付けが可能
PDFダウンロード

低圧損コイルユニット 天吊うす形 SD1-BZ

低圧損コイルユニット 天吊うす形 SD1-BZ

風量:790~6,100㎥/h

特長
1 天井内に設置する天吊コンパクト型
2 低圧損オーバルコイル組込みの省エネ仕様
3 コイル一次側にオプションとして各種エアフィルタの取付けが可能
PDFダウンロード

低圧損コイルユニット 天吊形 SD2-BZ

低圧損コイルユニット 天吊形 SD2-BZ

風量:1,920~8,640㎥/h

特長
1 天井設置の天吊型
2 低圧損オーバルコイル組込みの省エネ仕様
3 コイル一次側にオプションとして各種エアフィルタの取付けが可能
PDFダウンロード
