未利用エネルギーの有効活用で
環境にやさしい空調システムを構築
水冷ヒートポンプ式エアハンは、室外機一体形で扱いやすく、地下水や温泉水などの水熱源を利用して放熱／採熱をおこなう、地球にやさしい空調機・外調機です。
- 用途
-
-
-
-
-
-
-
-
製品の特長
-
特長.01
水冷式
ヒートアイランド現象の原因となる空気中への放熱がありません。 -
特長.02
中温熱媒
10～45℃の範囲で運転でき、複雑な水温制御システムは不要です。 -
特長.03
2管式冷暖フリー
エリアで使い分けができ、冷暖同時運転は熱回収効果が得られます。 -
特長.04
給気温度の安定化
気象条件に左右されることなく安定した運転ができます。
未利用エネルギーの活用

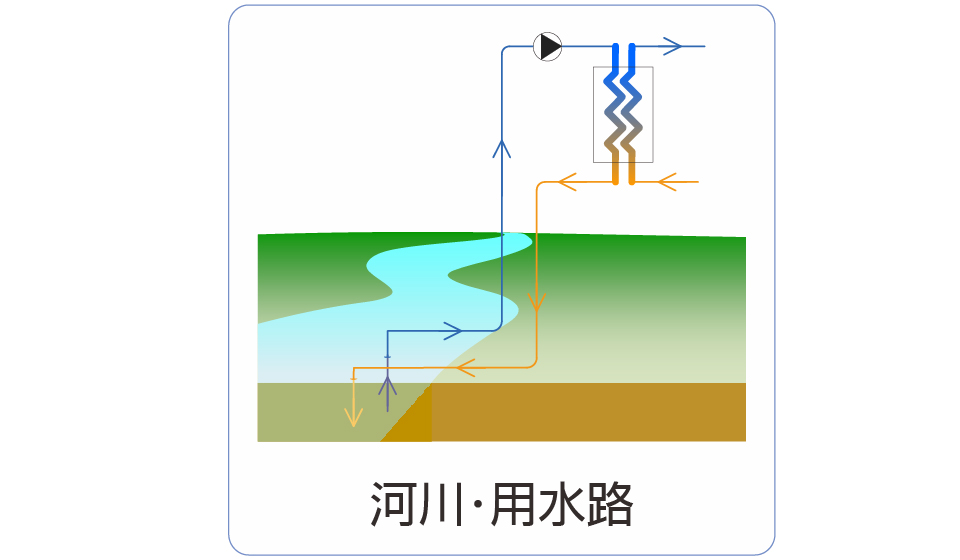

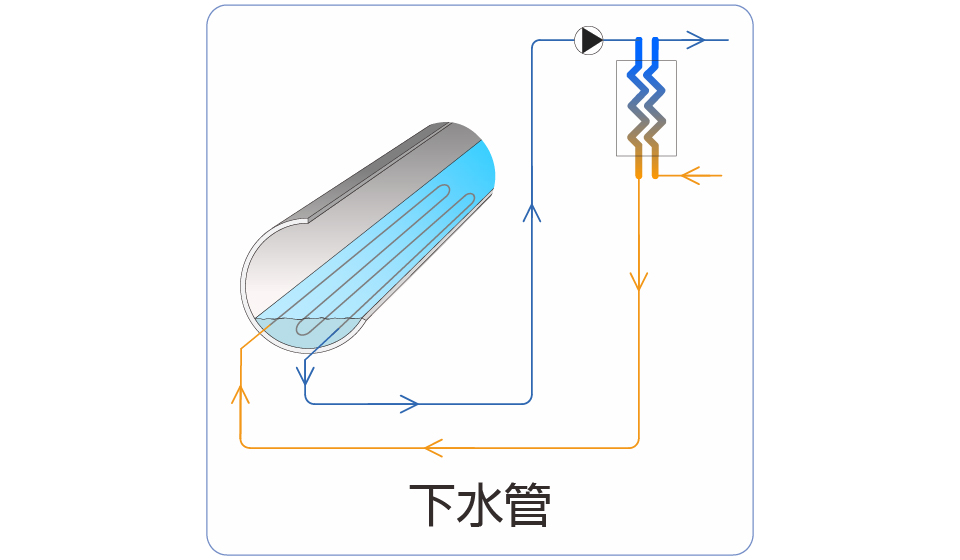

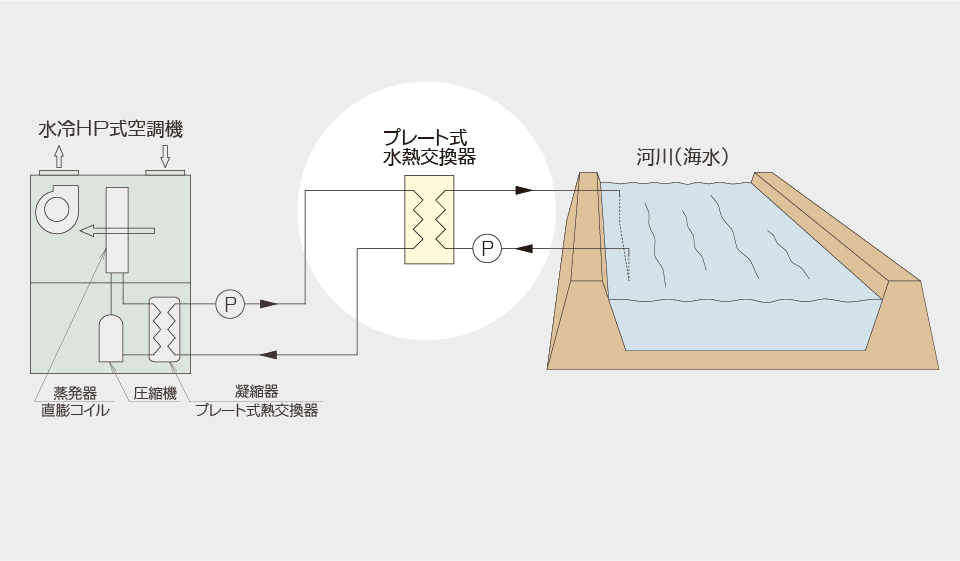

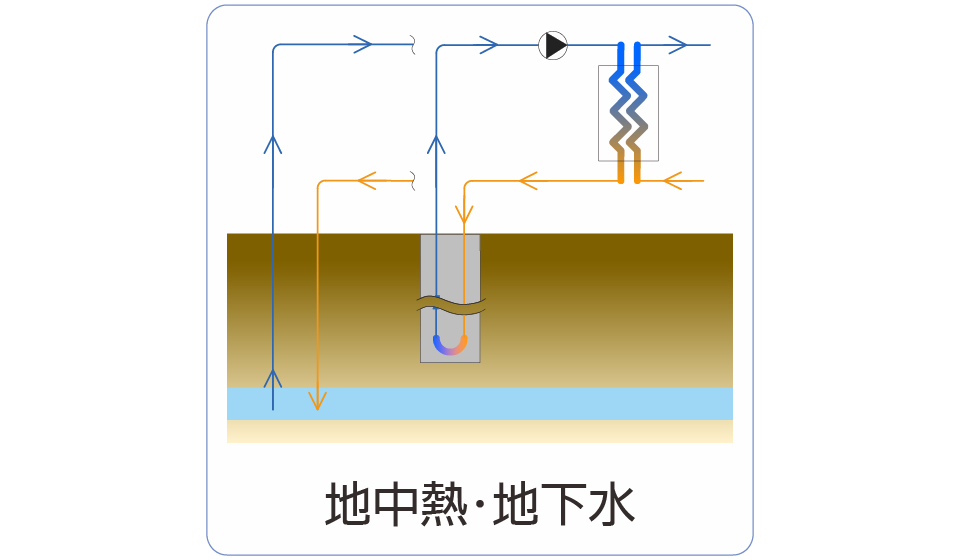

地下水や温泉水のほか、排水蓄熱槽・クーリングタワー・冷温水チラー環水など、さまざまな水熱源が利用できます。
中間で水質基準をクリアするための水質保全用プレート式熱交換器が必要です。
プレート式熱交換器はブレージング構造のため、分解洗浄や部品交換が不可能です。腐食やスケール付着防止のため、使用する水質には十分ご注意頂き、日本冷凍空調工業会で定められた冷凍空調機器用水質ガイドラインJRA GL-02-1994を順守してください。
製品ラインナップ
-
空調機／外調機
２管式冷暖フリー
●風量3,000～20,000m3/hまでの豊富なラインナップ
●再熱器を搭載し、ドライエアーを供給
●インバーター搭載で、風量制御・CO2比例制御に対応
●洗浄回路を標準装備
●大型品は冷媒回路ユニット連結モジュール方式
●BACnet接続で中央監視をサポート -

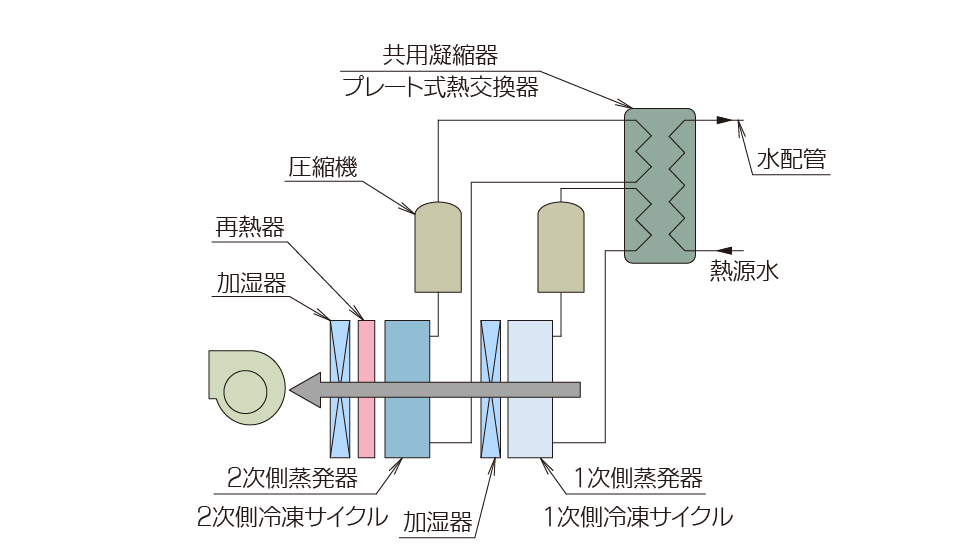

ツインサイクル形除湿外調機
直列ツイン構造で強力２段除湿＆加湿
●２つの冷凍サイクル搭載で高性能化
●凝縮器一体構造で低負荷時の省エネ性が向上
●再熱器を搭載し、ドライエアーを供給
●インバーター搭載で、CO2比例制御に対応
●洗浄回路を標準装備
●BACnet接続で中央監視をサポート -

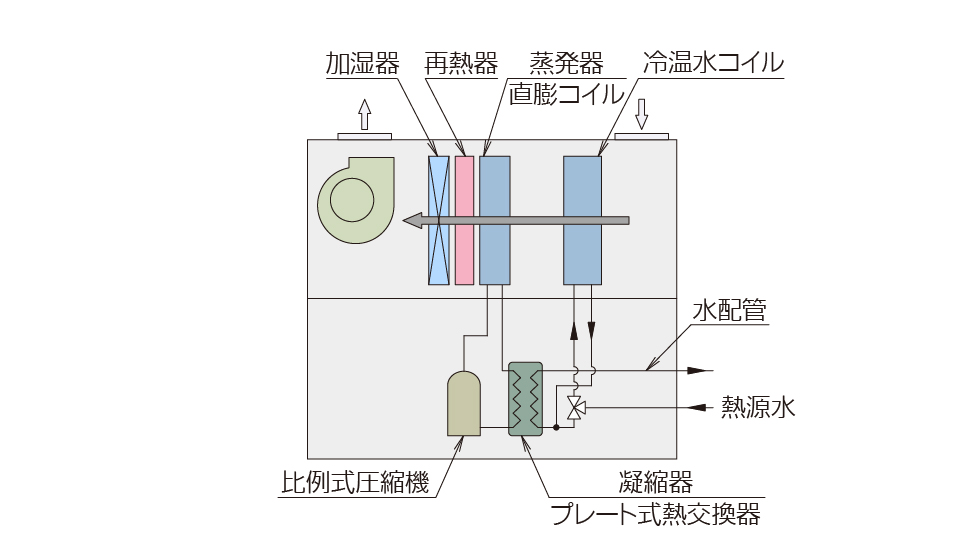

ハイブリッド空調機／外調機（受注対応品）
冷温水コイル＋直膨コイルを搭載する熱源のベストミックス型
●冷温水コイルと直膨コイルを単独または同時運転
●再熱器を搭載し、ドライエアーを供給
●インバーター搭載で、風量制御CO２比例制御に対応
●洗浄回路を標準装備
●大型品は冷媒回路ユニット連結モジュール方式
●BACnet接続で中央監視をサポート
構成部品
-

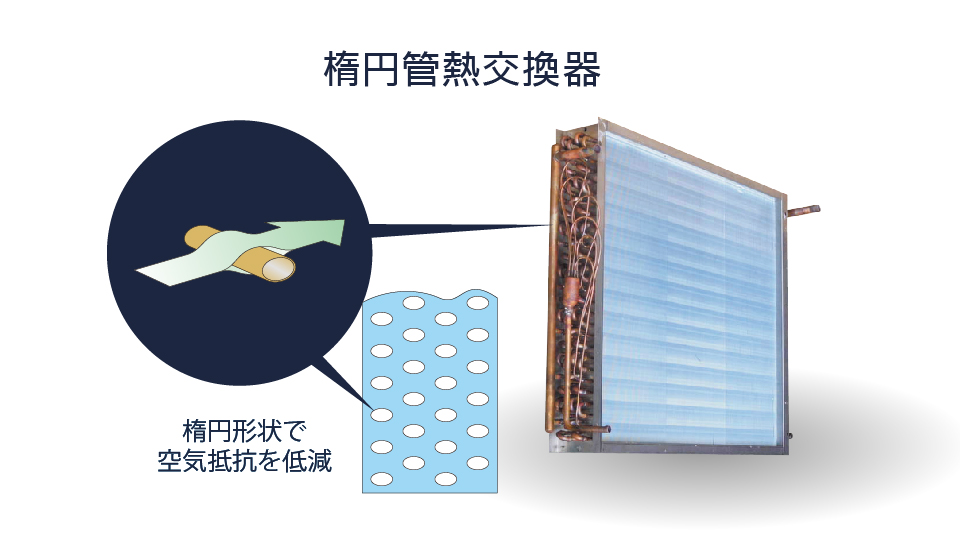

楕円管熱交換器
パイプが楕円形状のため低圧損で伝熱効率が良好です。大温度差運転、少水量化に最適。
-
スクロール圧縮機
低振動・低騒音なインバータースクロール圧縮機を搭載しています。
-

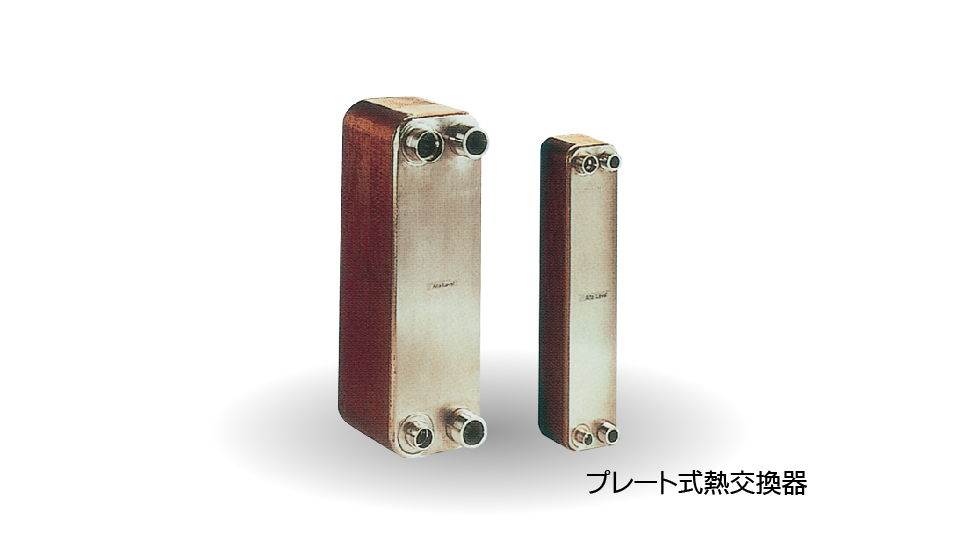

プレート式熱交換器
SUS製のため高COPで耐久性に優れ、熱源水の大温度差に対応します。
-

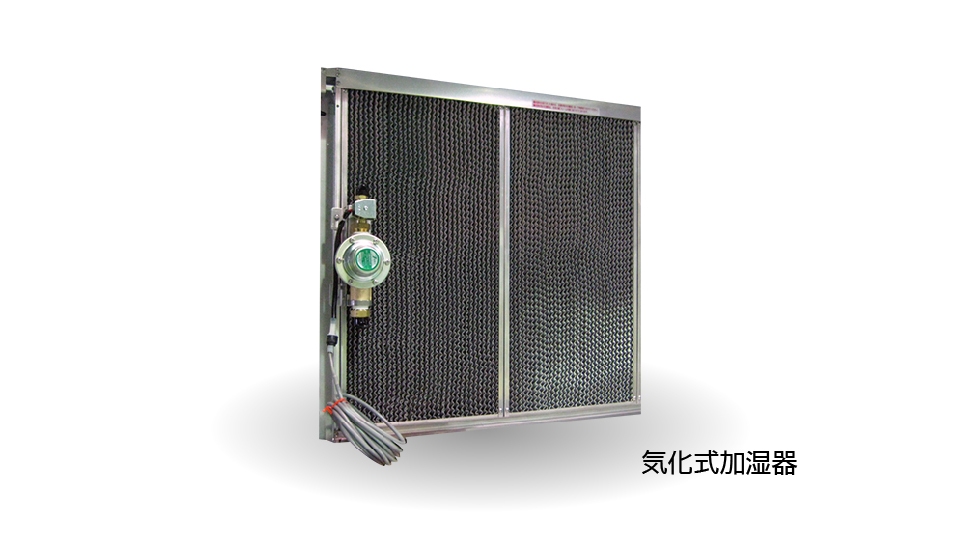

気化式加湿器
機内給水配管には、ヒーターによる凍結対策を施しています。極寒冷地仕様はお問い合わせください。
-
冷媒ユニット
メンテナンスやリニューアル時の作業を軽減するスライド式です。
-

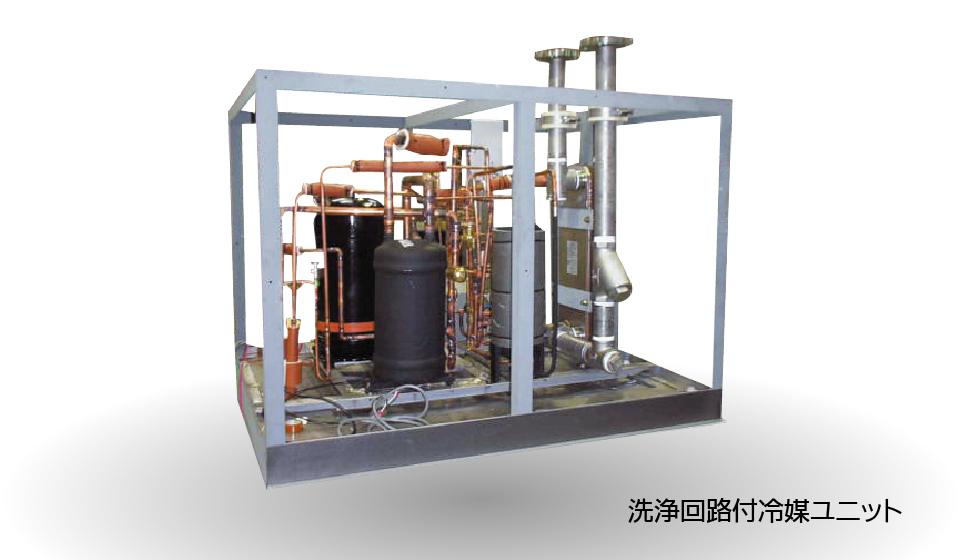

洗浄回路付冷媒ユニット
プレート式熱交換器を保護するため、機内にストレーナー付き洗浄回路を設けており、薬品洗浄ができます。

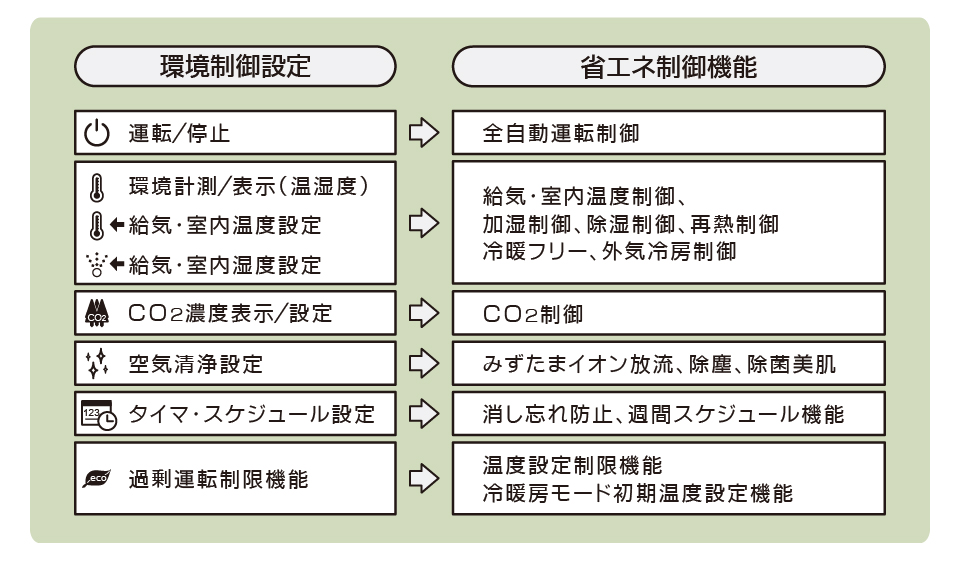

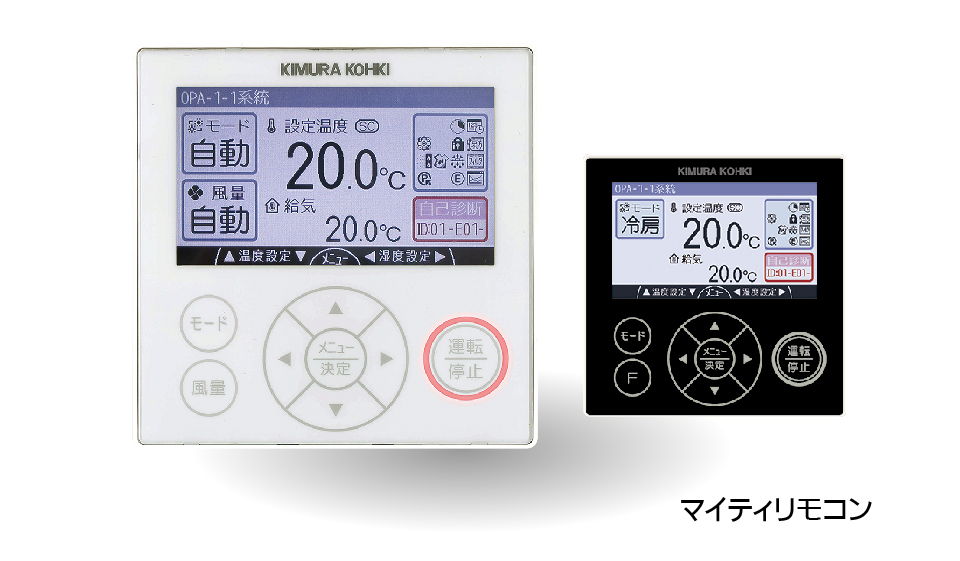

空調制御

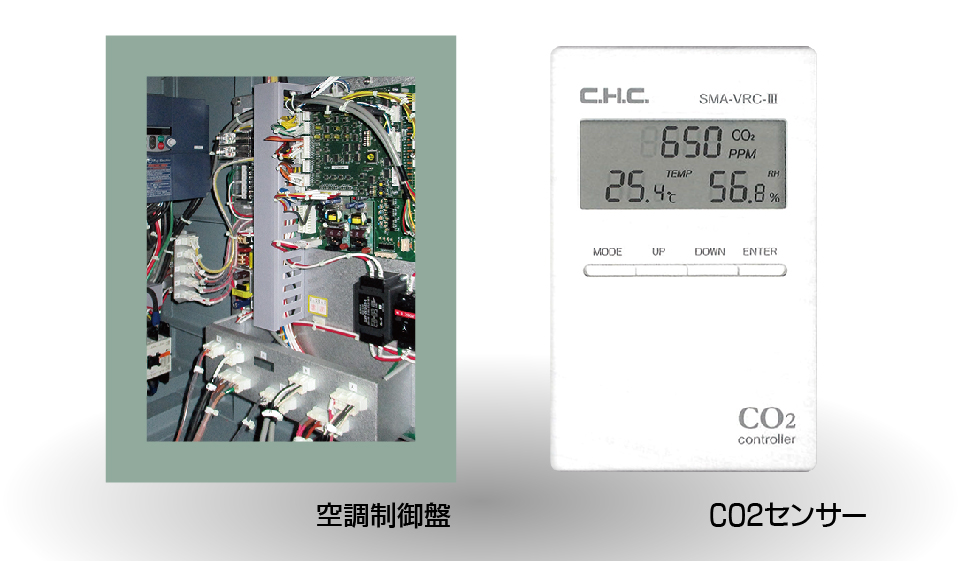

空調制御盤を標準搭載し、CO2比例制御（※）、給気・還気温度制御、加湿・除湿制御、再熱制御、実績データログ、自己診断ログなどをおこないます。※CO2センサーはオプション
機種一覧
-
水冷HP式空調機 コンパクト形
オフィス、店舗等諸施設の空調用
●冷暖自在、低騒音構造で静粛運転
●常温水で配管の保温不要
●ドライエアー供給機能付
●プレート式熱交換器の洗浄回路付
●前面開放構造
-
水冷HP式空調機 還気ファン付きコンパクト形
オフィス、店舗等諸施設の空調および外気処理用
●還気ファン組込で、還気・排気が可能
●CO2比例制御が可能
●常温水で配管の保温不要
●ドライエアー供給機能付
●プレート式熱交換器の洗浄回路付 -
水冷HP式空調機 高静圧形
オフィス、店舗等諸施設の空調用
●機械室内に設置する高静圧タイプ
●常温水で配管の保温不要
●ドライエアー供給機能付
●プレート式熱交換器の洗浄回路付（一部機種を除く）
●冷媒回路ユニット引き出し構造（一部機種を除く） -
水冷HP式空調機 屋外形
オフィス、店舗等諸施設の空調用
●屋外に設置する高静圧タイプ
●常温水で配管の保温不要
●ドライエアー供給機能付
●プレート式熱交換器の洗浄回路付（一部機種を除く）
●冷媒回路ユニット引き出し構造（一部機種を除く） -
水冷HP式外調機 コンパクト形
オフィス、店舗等諸施設の外気処理用
●冷暖自在、低騒音構造で静粛運転
●CO2比例制御が可能
●常温水で配管の保温不要
●プレート式熱交換器の洗浄回路付
●前面放構造
-
水冷HP式 ツインサイクル形除湿外調機
店舗・工場等産業用施設の外気処理用
●２つの冷凍サイクルによる強力な外気処理機能
●CO2比例制御が可能
●常温水で配管の保温不要
●ドライエアーの供給、二段加湿に対応
●低温送風が可能
●凝縮器一体形
●プレート式熱交換器の洗浄回路付 -
水冷HP式 ハイブリッド空調機＆外調機（受注対応品）
オフィス、店舗等諸施設の空調または外気処理
●冷温水コイルと直膨コイルを組込、過酷な気象条件に対応
●冷温水チラー環水の利用で省エネ
●蓄熱槽大温度差運転が可能
●プレート式熱交換器の洗浄回路付
●詳細はお問い合わせください
型番別詳細

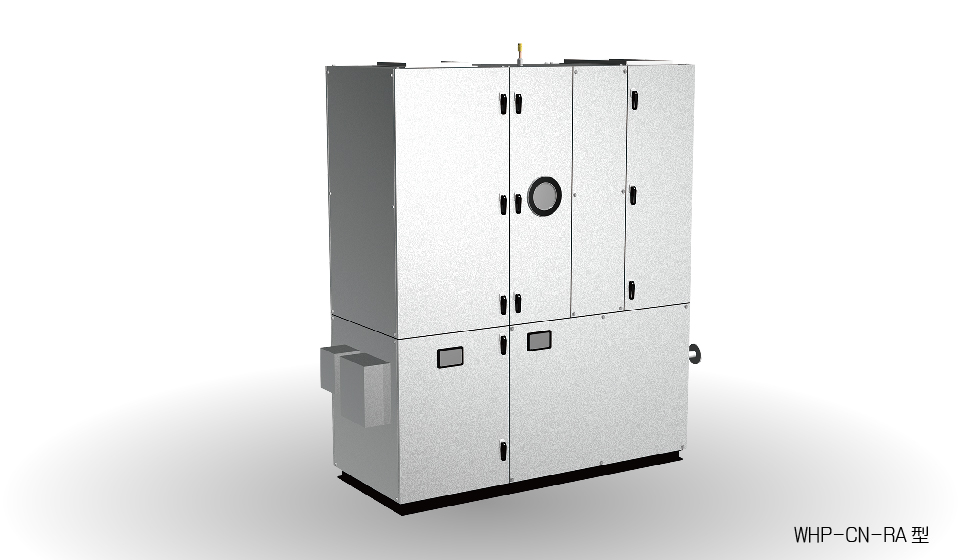

コンパクト形空調機 WHP-CN-RA型
2,500～10,000m3/h
| 特長 | |
|---|---|
| 1 | 2管式冷暖フリー、低騒音構造 |
| 2 | 常温水で配管の保温が不要 |
| 3 | ホットガス再熱器、ドライエアー供給機能付き |
| 4 | プレート式熱交換器の洗浄回路付き |
- PDFダウンロード
- 仕様・寸法・その他

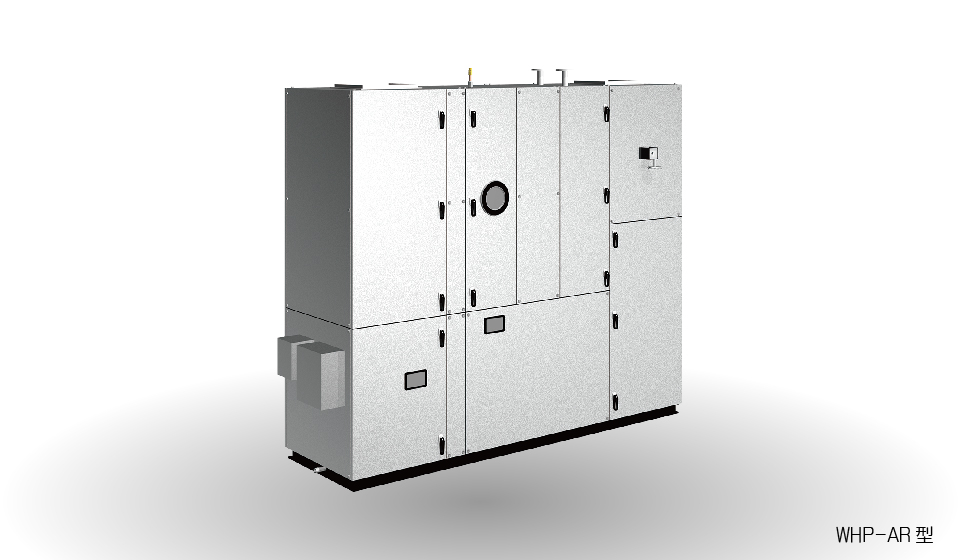

還気ファン付コンパクト形空調機 WHP-AR型
3,500～10,000m3/h
| 特長 | |
|---|---|
| 1 | 還気、排気、CO2比例制御が可能 |
| 2 | 常温水で配管の保温が不要 |
| 3 | インバータ、ホットガス再熱器、ドライエアー供給機能付き |
| 4 | プレート式熱交換器の洗浄回路付き |
- PDFダウンロード
- 仕様・寸法・その他

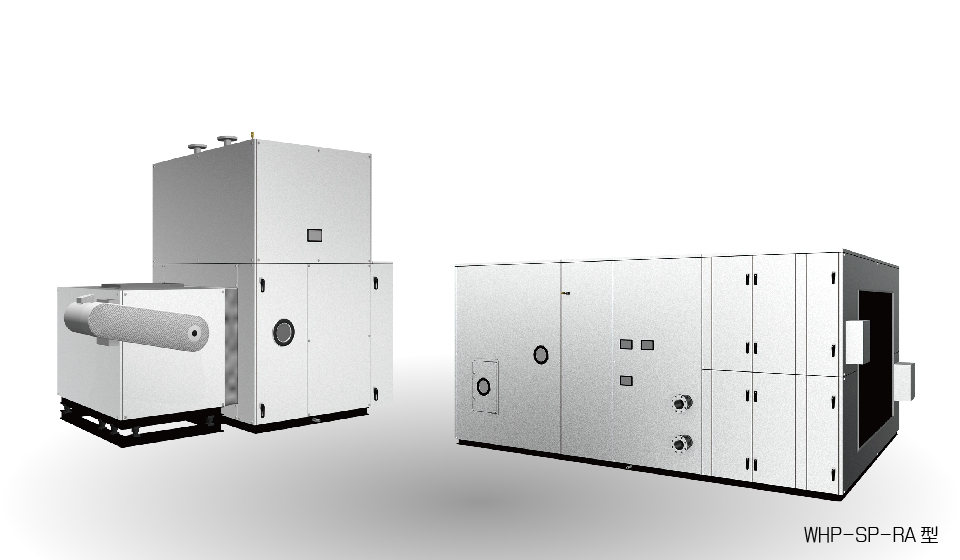

高静圧形空調機 WHP-SP-RA型
3,500～20,000m3/h
| 特長 | |
|---|---|
| 1 | 機械室内に設置する大容量・高静圧床置形 |
| 2 | 常温水で配管の保温が不要 |
| 3 | インバータ、ホットガス再熱器、ドライエアー供給機能付き |
| 4 | プレート式熱交換器の洗浄回路付き（一部機種を除く） |
- PDFダウンロード
- 仕様・寸法・その他

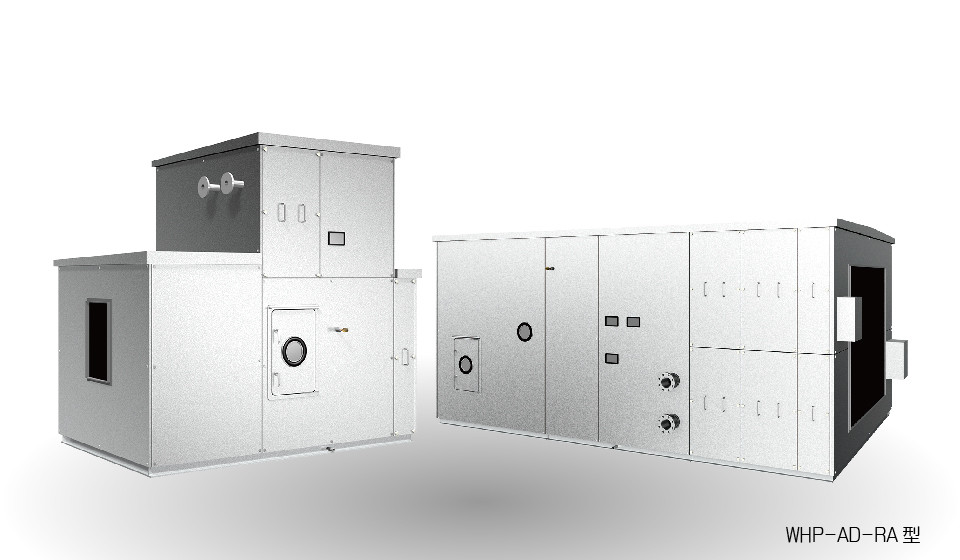

屋外形空調機 WHP-AD-RA型
3,500～20,000m3/h
| 特長 | |
|---|---|
| 1 | 屋外に設置する大容量・高静圧床置形 |
| 2 | 常温水で配管の保温が不要 |
| 3 | インバータ、ホットガス再熱器、ドライエアー供給機能付き |
| 4 | プレート式熱交換器の洗浄回路付き（一部機種を除く） |
- PDFダウンロード
- 仕様・寸法・その他

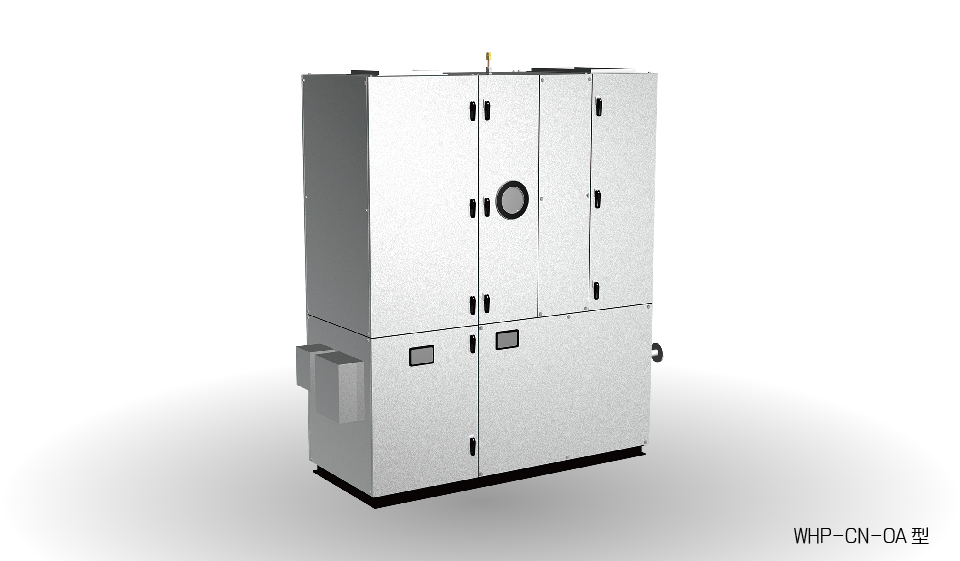

コンパクト形外調機 WHP-CN-OA型
2,500～10,000m3/h
| 特長 | |
|---|---|
| 1 | 2管式冷暖フリー、低騒音構造 |
| 2 | CO2比例制御が可能 |
| 3 | 常温水で配管の保温が不要 |
| 4 | プレート式熱交換器の洗浄回路付き |
- PDFダウンロード
- 仕様・寸法・その他
高静圧形外調機 WHP-SP-OA型
3,500～20,000m3/h
| 特長 | |
|---|---|
| 1 | 機械室内に設置する大容量・高静圧床置形 |
| 2 | CO2比例制御が可能 |
| 3 | 常温水で配管の保温が不要 |
| 4 | プレート式熱交換器の洗浄回路付き（一部機種を除く） |
- PDFダウンロード
- 仕様・寸法・その他
屋外形外調機 WHP-AD-OA型
3,500～20,000m3/h
| 特長 | |
|---|---|
| 1 | 屋外に設置する大容量・高静圧床置形 |
| 2 | CO2比例制御が可能 |
| 3 | 常温水で配管の保温が不要 |
| 4 | プレート式熱交換器の洗浄回路付き（一部機種を除く） |
- PDFダウンロード
- 仕様・寸法・その他

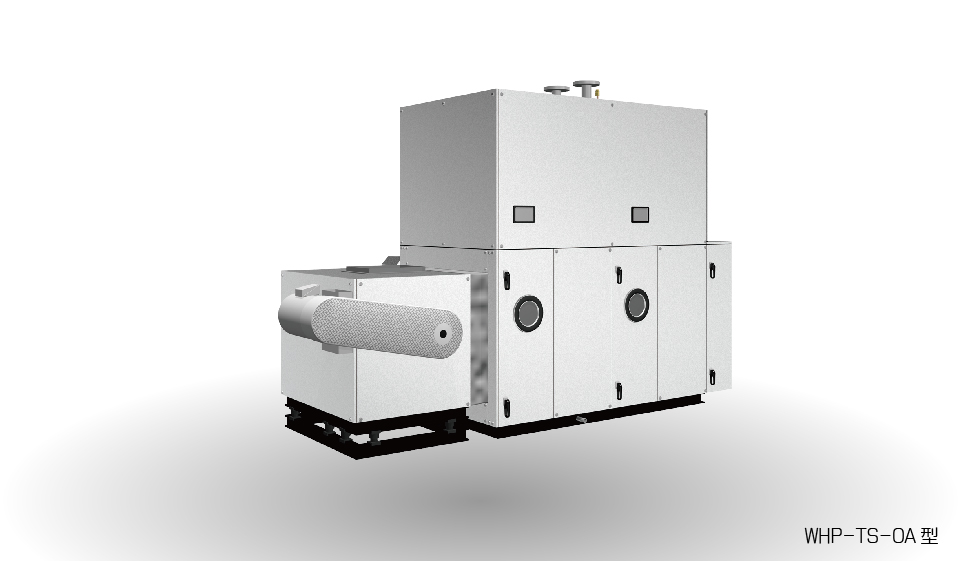

ツインサイクル形除湿外調機 WHP-TS-OA型
2,500～10,000m3/h
| 特長 | |
|---|---|
| 1 | ２つの冷凍サイクル搭載で高性能化 |
| 2 | CO2比例制御が可能 |
| 3 | 常温水で配管の保温が不要 |
| 4 | ドライエアーの供給、二段加湿が可能 |
| 5 | 低温送風が可能 |
| 6 | 凝縮器一体構造で低負荷時の省エネ性大 |
| 7 | プレート式熱交換器の洗浄回路付き |
- PDFダウンロード
- 仕様・寸法・その他
水冷HP式ハイブリッド空調機＆外調機 BWHP型
2,500～20,000m3/h
| 特長 | |
|---|---|
| 1 | コンパクト形、還気ファン付コンパクト形、高静圧形 |
| 2 | 冷温水コイルと直膨コイルのハイブリッドで過酷な気象条件に対応 |
| 3 | 冷温水チラー環水の利用で省エネ |
| 4 | 蓄熱槽大温度差運転が可能 |
| 5 | プレート式熱交換器の洗浄回路付き |
- PDFダウンロード
- 基本構造図
