外気混合空調機による全空調
「みずエクセルⅡ」
個別分散空調システム「みずエクセルⅡ」は、外気混合空調機で全空調をおこなう潜顕一括空調システムです。外還気の混合処理による予冷・予熱効果で熱交換器を小型化し、機体のコンパクト化を実現。一括処理のため、ムラのない空調ができ、室内環境がより向上します。また設備の一体化により導入コストの削減にも大きく貢献します。
- 用途
-
-
-
-
-
-
潜顕一括／楕円管熱交換器の２ウェイ回路で省エネ「みずエクセルⅡ」
冷水温度
7 ℃
水温度差
10 ℃
吹出温度
13 ℃
ハイブリッド加湿
放射整流
低負荷対応 空調制御

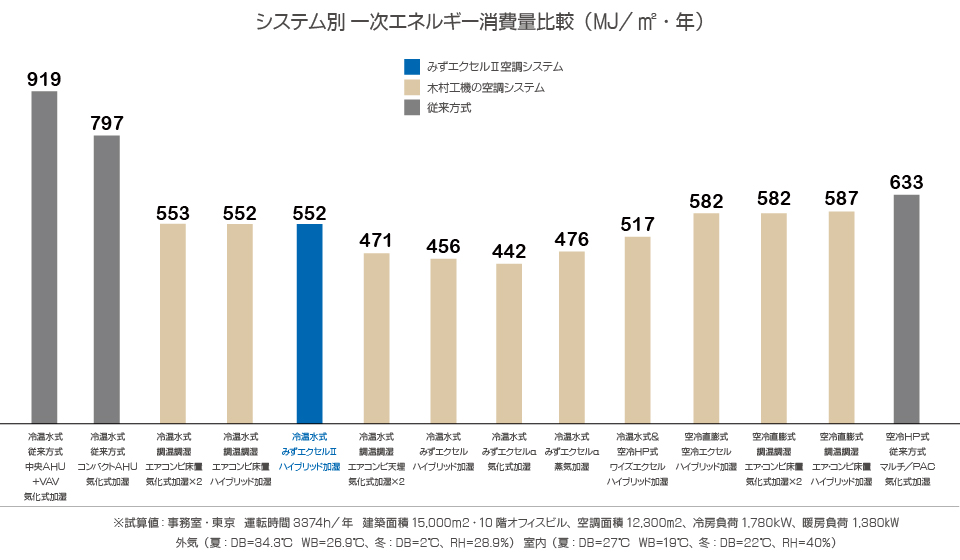

※空調設備一次エネルギー消費量
550 MJ/㎡・年
※平成28年度国土交通省告示第265号 全空調消費電力東京条件1173MJ/㎡、3374h・年比 目標値
みずエクセルⅡの特長
システムの軸となる高性能空調機器
-

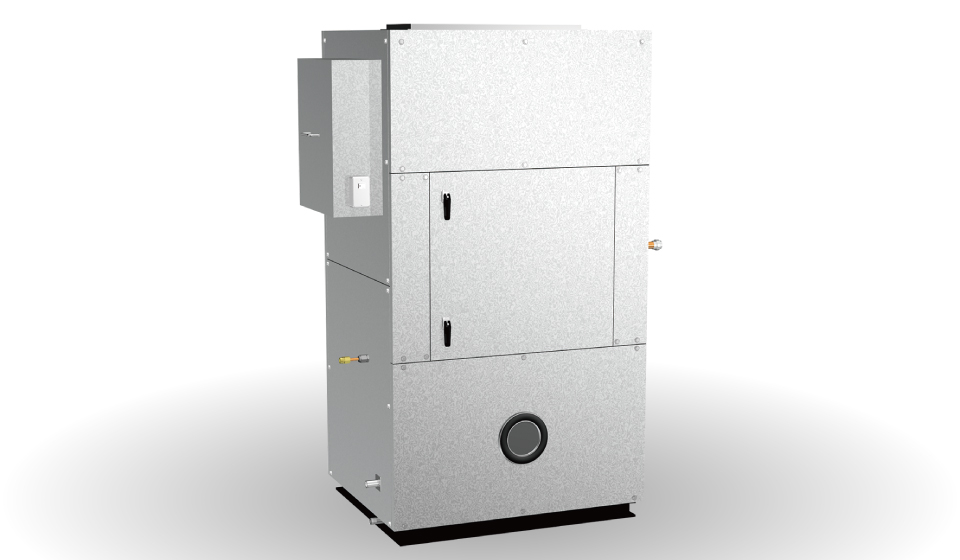

高性能外気混合空調機SPV-M型
単一ダクト方式で、外気処理と空調機能能力を持ち合わせた高性能エアハンです。楕円管2ウェイ回路コイルで低負荷時の給気温度と出口水温を制御します。ハイブリッド加湿の搭載が可能です。
-

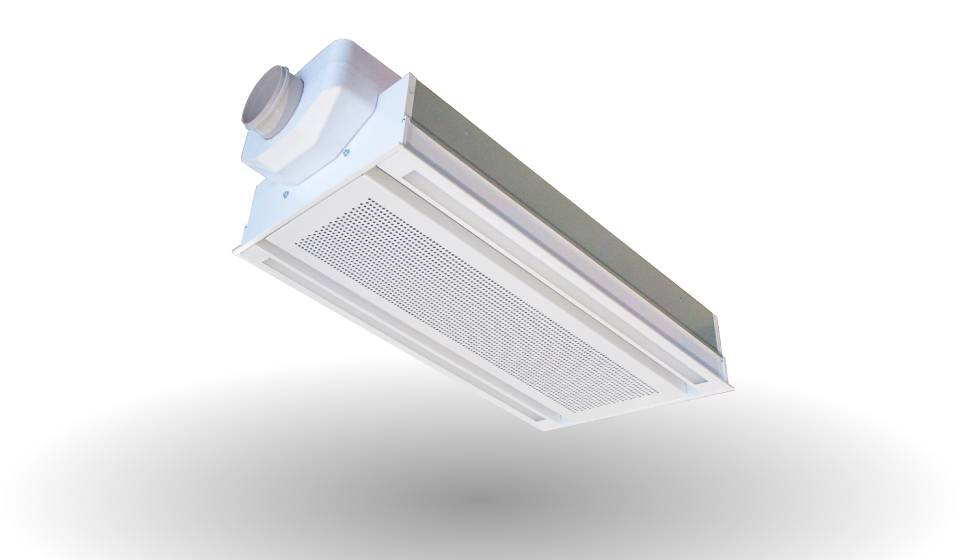

誘引エアビーム
「空調吹出し口」というシンプルなパーツで放射空調を可能にし、独自の誘引再熱構造により結露を防ぎます。空調機側で除湿・加湿・空気清浄をおこない低風速で給気することができます。
低負荷時の水量制御

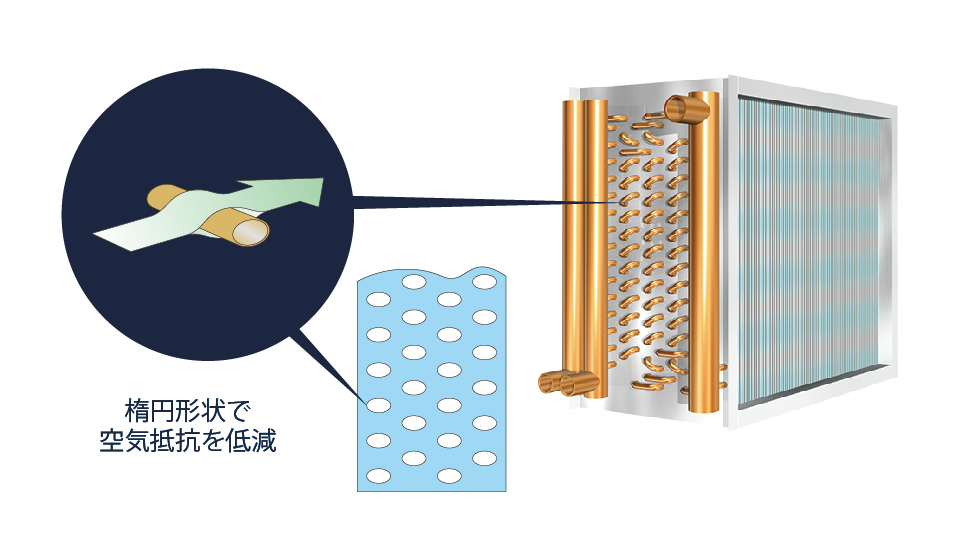

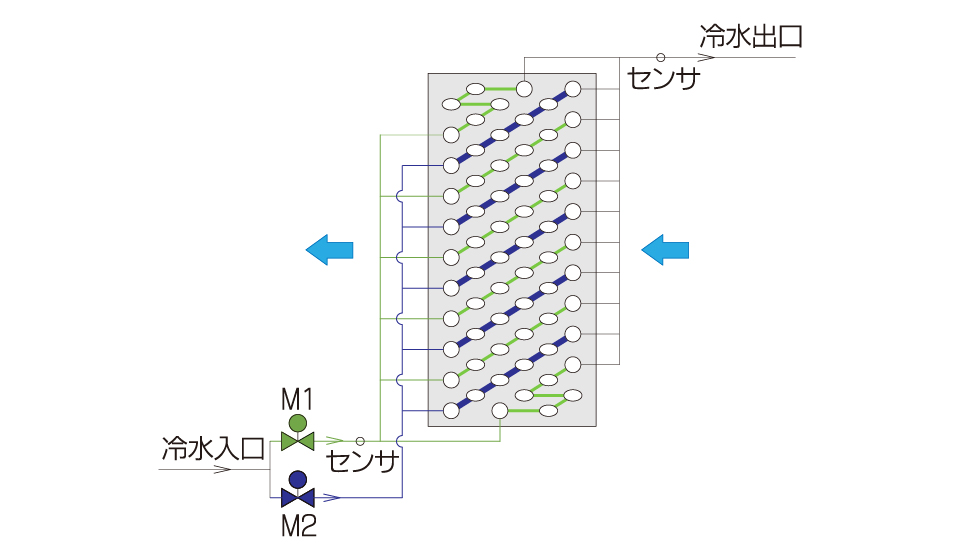

楕円管2ウェイ回路コイル
コイル内の水回路をバランスよく均等に分け2ウェイとすることで、バルブの制御限界に起因する水温度差不足を解消しました。小型バルブを２個備え、負荷減少時は片側回路で極少流量まで制御します。
外気負荷の低減
エクセル式混合チャンバー
高性能外気混合空調機をエクセル式混合チャンバー内に配置し、天井チャンバー方式で上部より外気と還気を比例導入します。天井内通風により天井面逆放射防止の効果があります。
エクセル式混合チャンバーは断熱パネルを用いて気密性を保持し、外還気混合による予冷、余熱効果で負荷を低減します。通路側よりメンテナンスが可能です。
湿度制御
-
加湿

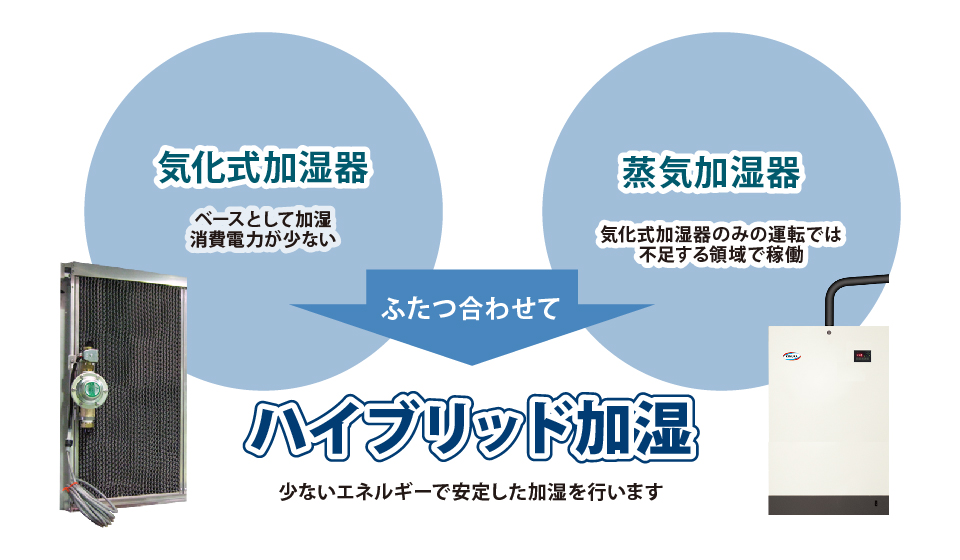

気化式／ハイブリッド式／蒸気式を選択。ハイブリッド加湿は気化式の不足分を蒸気加湿で補います。
-
除湿

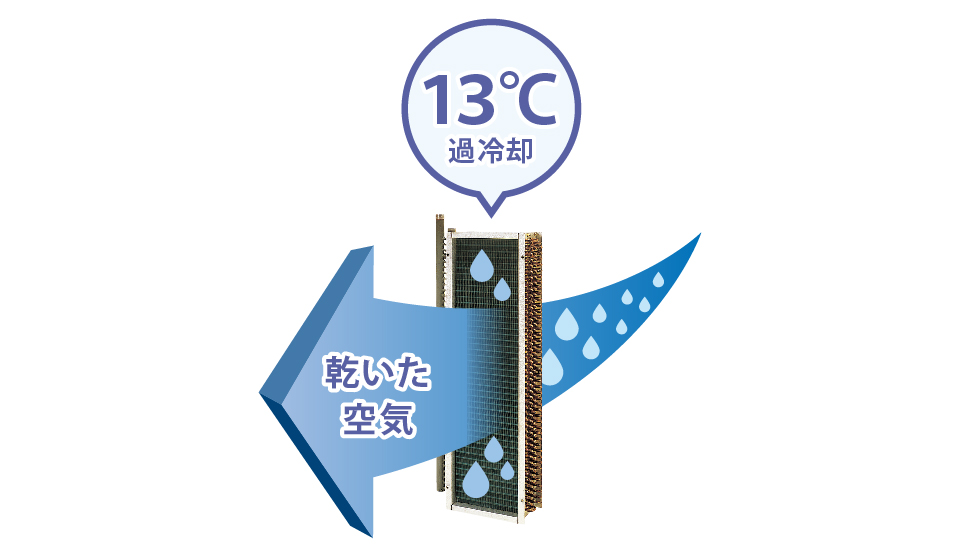

13℃過冷却除湿で快適なドライエアを供給します。
-

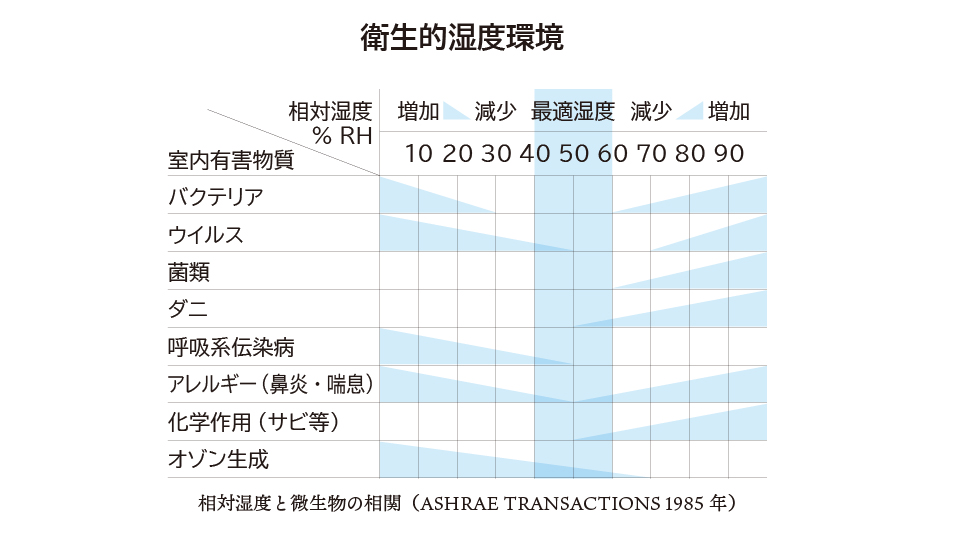

調湿効果
建築物衛生法、東京都保健局基準に適合し、インフルエンザ対策にも効果的です。中間期の加湿暖房や外気冷房時の低温加湿で省エネ性と快適性を両立します。

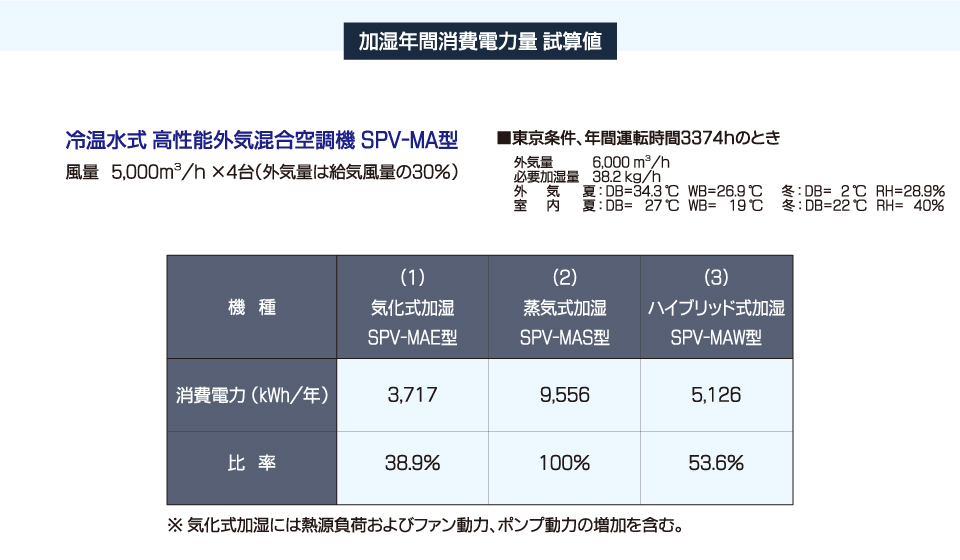

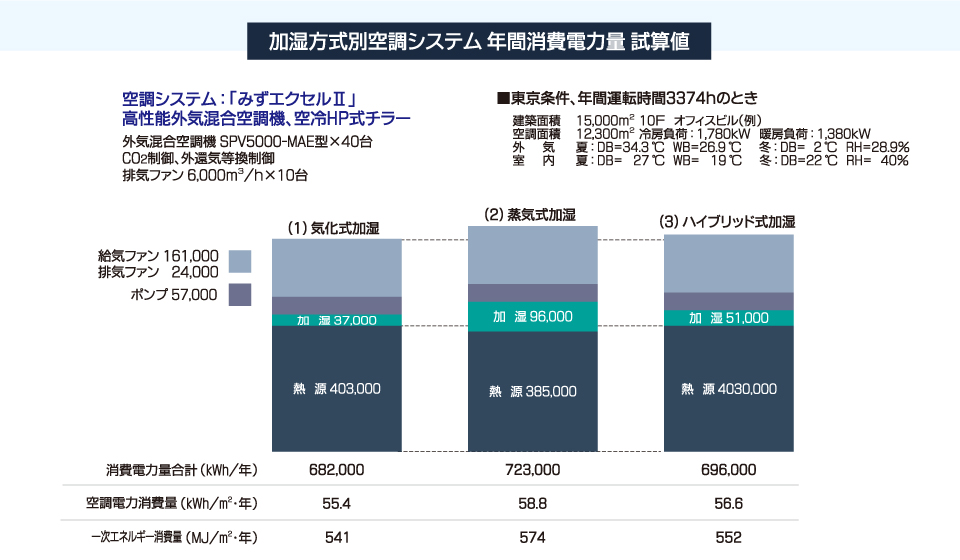

加湿方式別 年間消費電力量
加湿方式別の消費電力量は、加湿だけで比較すると気化式が最も小さくなりますが、システム全体では気化式とハイブリッド式がほぼ同等です。
ハイブリッド加湿は制御性に優れ、冬期外気冷房時の低温加湿も可能です。また中間期の加湿暖房で熱源負荷を軽減します。
高機能空調制御
外気混合空調機に空調制御盤を標準装着しています。コストを抑えながら効果的な省エネ制御を実現します。
制御：還気（室内）温湿度、風量、CO2、外還気等換、外気冷房、冬期冷房
-

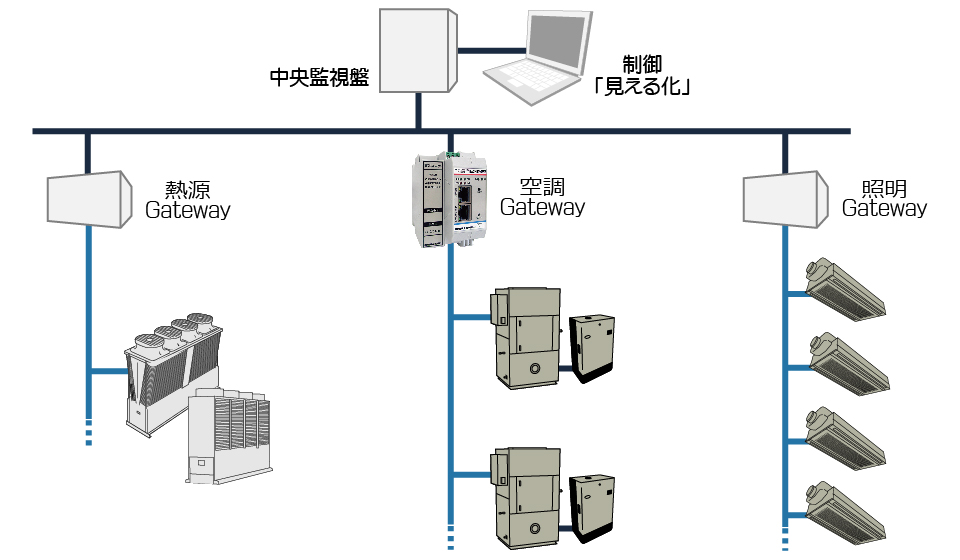

BACnet（オプション）
専用GatewayよりBACnetに接続し、中央監視システムと連携した空調運転や設定変更、点検など多彩なオブジェクトに対応できます。
-
BEMS「見える化」
BEMS「見える化」監視盤で空調制御に関わる多彩な分析表示と、照明、コンセントなどトータルな省エネ管理が可能になり、携帯端末やＰＣからリアルタイムに遠隔操作できる制御システムです。
放射整流空調
人にもモノにも優しい「エアビーム」
凛とした清涼感、包まれるような暖かさ。風を感じない空調はオフィス・病院・学校・ホテルなど人へのやさしさが求められる環境に最適です。
また薬品工場、実験室、製菓保管室、金箔工房など、気流の影響に配慮が必要な現場でも多数採用されています。
-
01除湿時の結露対策
13℃低温送風は省エネ効果が高く十分な除湿が可能ですが、結露対策が必要となります。エアビームは給気圧で室内空気を誘引するため再熱効果が得られ、再熱器を用いず結露を回避することができます。
-
02加湿時の結露対策
冬期のウィルス感染予防には加湿が効果的ですが、窓ガラスの結露につながることがあります。放射熱は温度の高い方から低い方へ移動し、窓ガラス内面の熱伝達率を抑制します。（※)十分な結露防止性能を保証するものではありませんので複層ガラス等のご使用を推奨します。
-
03「ゆらぎ放射」による快適感
放射空調は対流空調で問題となりやすい不快な気流を解消し、室内の水平方向および垂直方向の温度差を緩和します。 エアビームは熱放射と微少気流を併用する新方式で、放射空調の快適感と外調機や空調機がもつ換気機能や調湿機能を両立することができます。
-
04高い汎用性
特別な専用設備を必要とせず、一般に普及している対流空調システムの「吹き出し口」として接続するだけで放射空調を確立します。
-
05異分野と一体化
照明、音響スピーカー、イオン・オゾン発生器の組込が可能です。
-
06モノへのやさしさ
精密測定機器への気流対策、食品の乾燥対策など、ものづくりの現場でも品質向上に貢献しています。
システムでの省エネ
「高性能外気混合空調機」を軸とし、
空調制御、ハイブリッド加湿、放射整流ユニットによる最適化で、システム全体での省エネ性と快適性の向上を実現します。

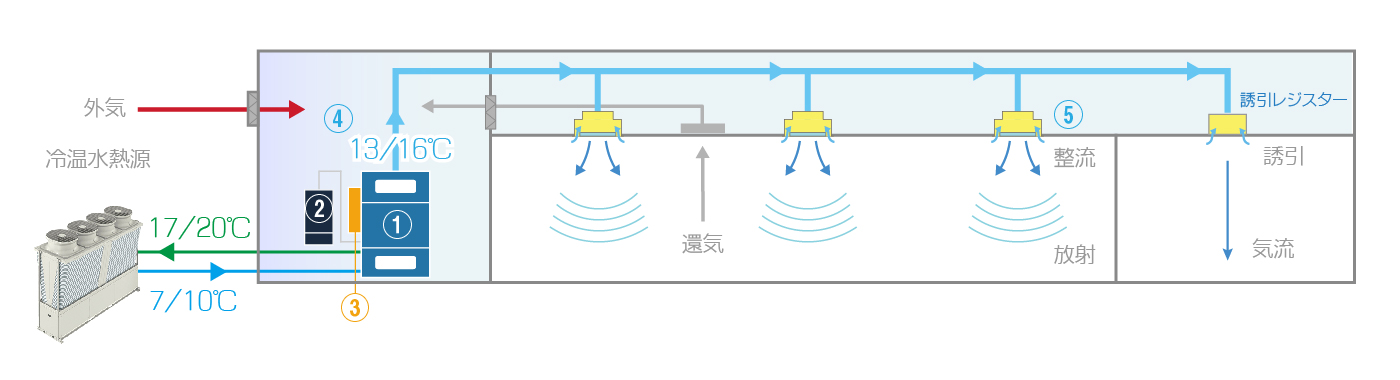

みずエクセルⅡ システム例
外気混合空調機で全空調をおこないます。一括処理のためムラのない空調が可能です。
コイルは2ウェイ回路の楕円管熱交換器を採用。コイルを2回路に分割形成し、負荷に応じて安定的な容量制御をします。
冷房ピーク時水温7℃、大温度差10℃、吹き出し13℃で、少水量による配管細径化、過冷却による除湿効果が得られます。
結露防止効果のある環境エアビームに接続し、放射整流空調による最上級の室内環境を実現します。
① 高性能外調機SPV-M型 : 冷房ピーク時水温7℃／大温度差10℃／吹き出し13℃
② ハイブリッド加湿 : 気化式と蒸気式を併用
③ 制御 : 空調制御盤を標準搭載。BACnet接続にも対応
④ エクセル混合チャンバ : 室内CO2により外気と還気を等換混合
⑤ 誘引エアビーム : 吹出し口に接続し放射による快適空調と結露防止
省エネ運転例
| 季節・時期 | 冷房時 | 暖房時 | ||
|---|---|---|---|---|
| 蒸気加湿 | 気化式加湿 | |||
| 1 | ピーク期 | 7℃・10K・13℃ | 40℃・10K・35℃ | 45℃・10K・40℃ |
| 2 | 中間期 | 10℃・10K・16℃ | 35℃・10K・29℃ | 40℃・10K・35℃ |
| 3 | 端境期 | 外気冷房 | 蒸気加湿暖房 | -- |
| 4 | 冬季冷房時 | -- | 外気冷房 外気冷房加湿13℃ | -- |
型番別詳細
「みずエクセルⅡ」潜顕一括処理方式 高性能外気混合空調機 積層形 SPV-MAE／MAW／MAS
風量：2,200～8,400m3/h
| 特長 | |
|---|---|
| 1 | 外気処理と室内負荷処理を持ち合わせた外気混合空調機 |
| 2 | 設置面積が少なく、蒸気加湿が安定する縦長床置形（積層形） |
| 3 | 加湿は気化式（MAE型）、ハイブリッド式（MAW型）、電極式加湿器（MAS型）の3タイプ |
| 4 | コイルは2Way回路で低負荷時の給気温度と出口水温を制御 |
| 5 | 7-10-13仕様でエアビームと連結、低温送風によるコンパクト化 |
| 6 | CO2制御、外還気等換制御、外気冷房など各種省エネ制御を標準化 |
