空冷直膨式
産業空調用低温外調機

MENU

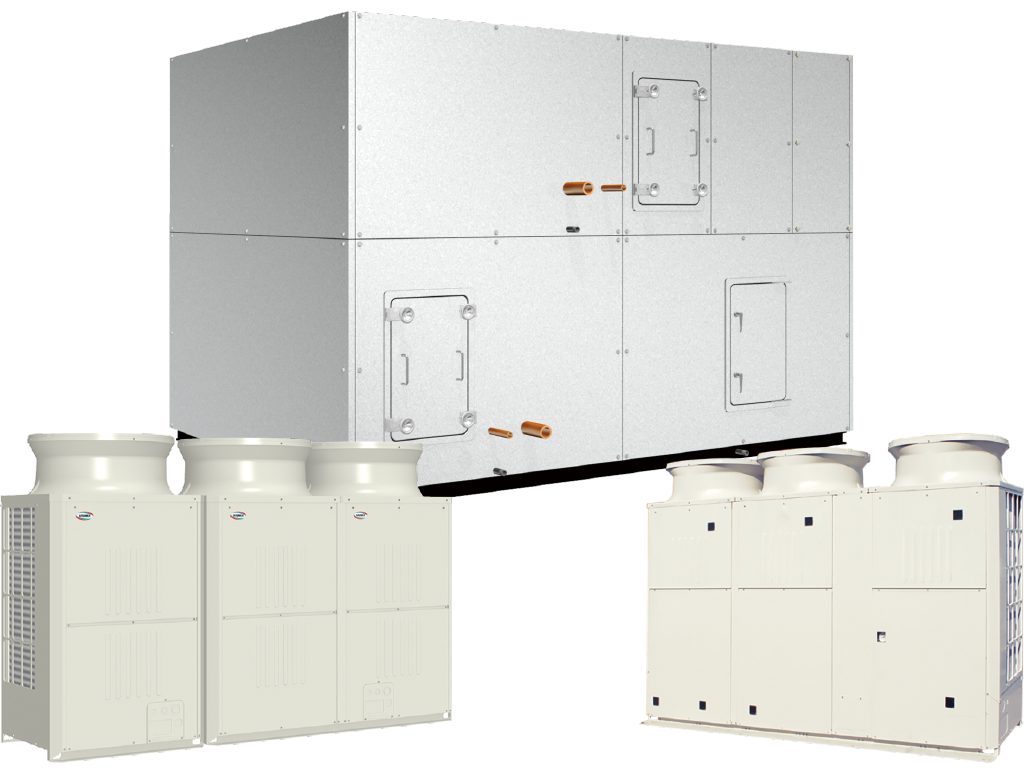

空調技術と冷凍技術の融合で外気を一気に5℃(または9℃)まで冷却除湿、低温低湿度環境に新鮮空気を供給する外調機です。

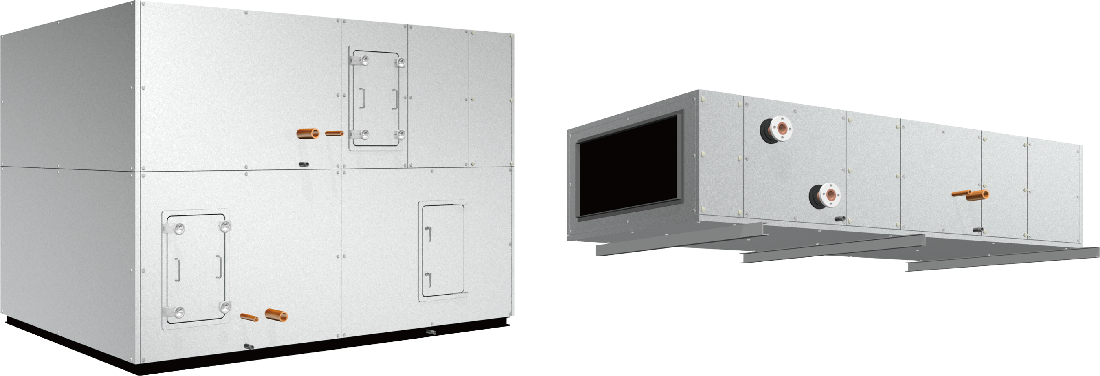

本体ユニットは天吊形(TWH型)、水平二段形(TWA/TWB型)、水平形(TWF-AD型)の3タイプ。各々、一次側熱源機(空冷HP式設備用室外機)で13℃まで冷却除湿、二次側熱源機(コンデンシングユニット)で5~9℃まで冷却除湿します。
空調制御を一体化し、従来システム比△19~△31%省エネで低温低湿度環境を実現します。

産業空調用低温外調機
用途
FEATURES

製品の特長

  • 特長.01

    ツインサイクル構造で、真夏の外気を5℃(または9℃)まで冷却除湿

  • 特長.02

    吹出温度制御、温湿度制御、外気冷房制御、風量制御、CO2比例制御、外還気等換制御、デフロスト制御

  • 特長.03

    空冷HP式熱源機で保守・修繕の負担を軽減

機種一覧

  • 天吊形 TWH-H9/5型

    面風速1.5m/s
    屋内設置

  • 水平二段形 TWA-H9/5型

    面風速1.5m/s
    屋内設置(オプションで屋外設置対応可)

  • 水平二段形 TWB-H9/5型

    面風速3.7m/s
    屋内設置(オプションで屋外設置対応可)

  • 水平形 TWF-H9/5-AD型

    面風速3.7m/s
    屋外設置

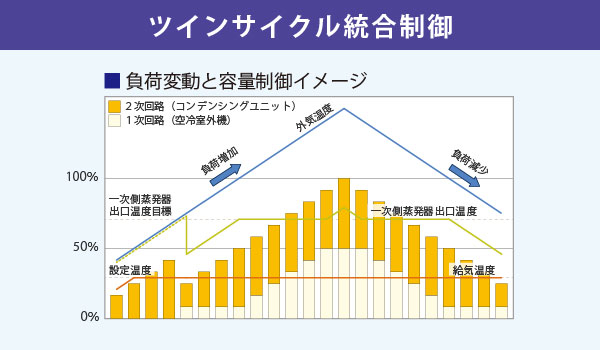

ツインサイクル構造

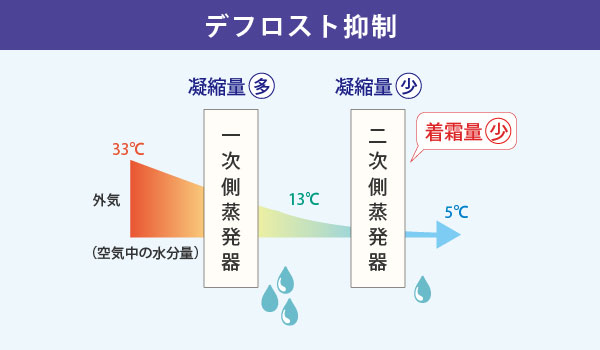

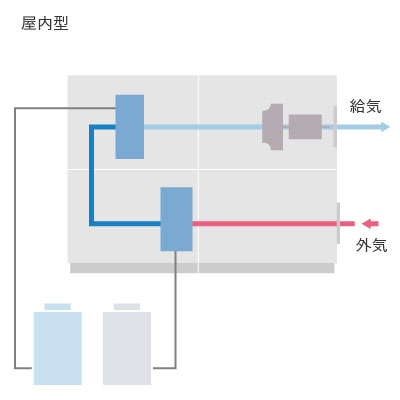

2つの冷媒回路を備えるツインサイクル構造で、一次側コイルで13℃まで、二次側で5℃または9℃まで冷却除湿します。
オプションで暖房や加湿、再熱コイルの組込、耐塩害・耐重塩害仕様に対応可能です。

熱源機

  • 空冷HP式設備用室外機

    一次側コイル用/13℃まで冷却
    ●対象機種:5・8・10・16・20・24・30・40・50HP
    ●中・小型機種向き

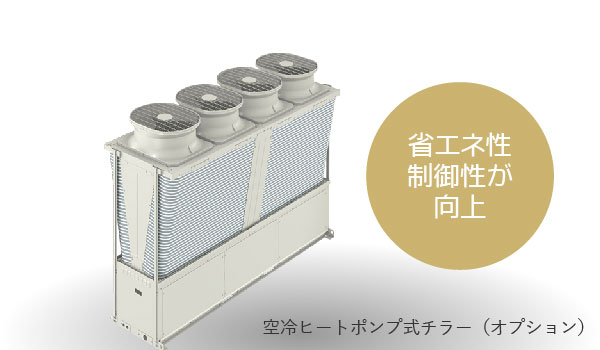

  • 空冷HP式大温度差チラー(オプション)

    一次側コイル用/13℃まで冷却
    水温、大温度差によるCOP効率アップで省エネに貢献します。大型機種向き

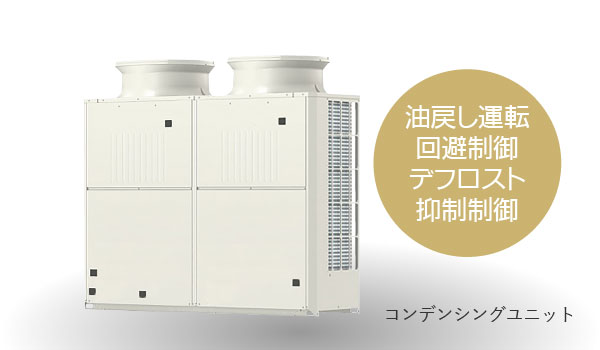

  • コンデンシングユニット

    二次側コイル用/5℃または9℃まで冷却
    ●対象機種:2・3・4・5・6・8・9・10・13・15・20・25・30・36・40・45HP

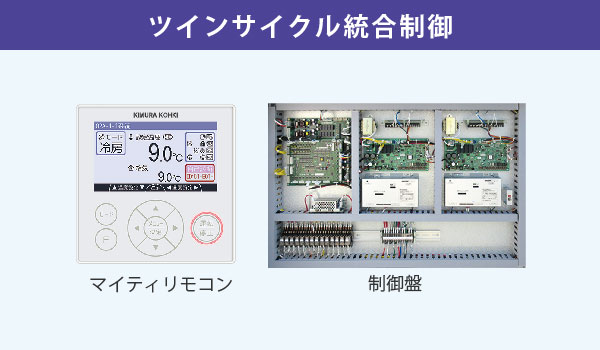

空調制御

空調制御盤を標準搭載しています。吹出し温度制御、温湿度制御、外気冷房制御、デフロスト制御、油戻し運転回避制御などに対応。専用GatewayよりBACnetに接続し、中央監視システムと連携した空調運転や設定変更、点検など多彩なオブジェクトに対応できます。 また、「見える化」監視盤で空調制御に関わる多彩な分析表示や、照明、コンセントなどトータルな省エネ管理が可能です。

省エネ効果

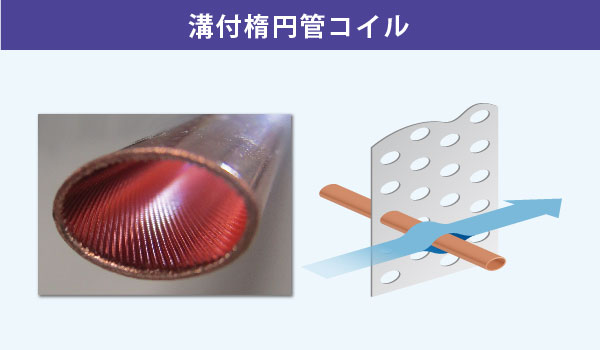

楕円管熱交換器「オーバルコイル」は銅管を楕円形状にすることで空気抵抗を抑え、送風動力の削減につながります。また、低騒音化や多列数による機体の小型化を可能にします。プラグファンは高静圧運転になるほど効果的です。

放射整流ユニット

エアビームは風を感じず温度ムラのない放射空調を可能にする空調用吹出しユニットです。薬品工場、食品工場、精密機械工場など気流の影響を避けたい場所にも最適で、作業環境の改善や製品の品質向上にも貢献します。

MODEL NUMBER

型番別詳細

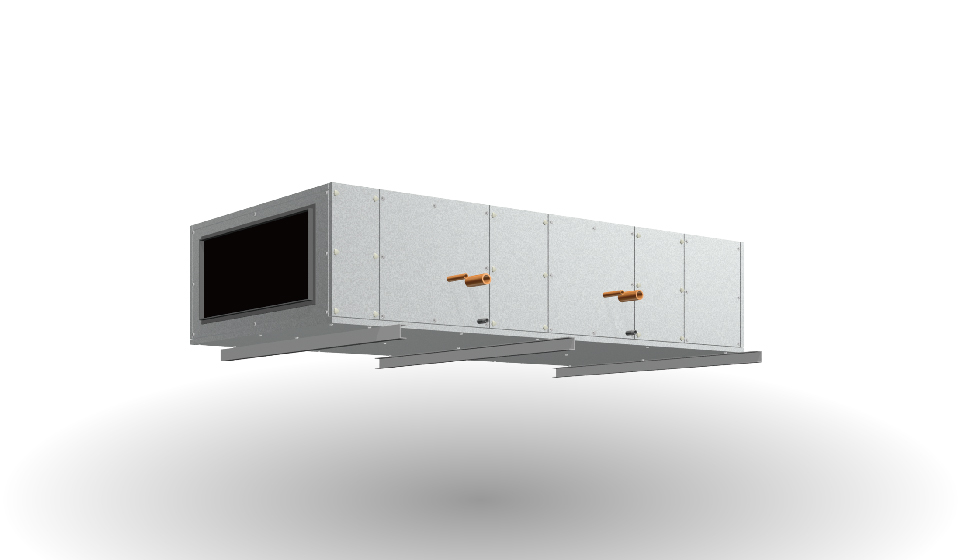

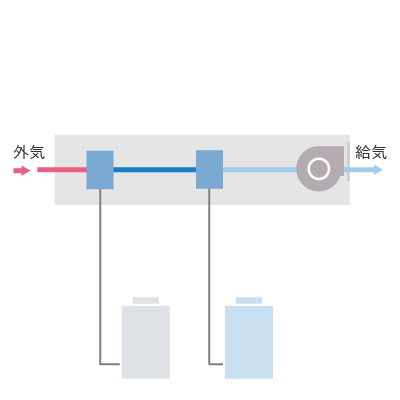

直膨方式+直膨方式_天吊形 TWH-H9/5

直膨方式+直膨方式_天吊形 TWH-H9/5

風量:1,000~2,000㎥/h

特長
1 天吊形(面風速1.5m/sの省エネモデル)
2 直膨方式+直膨方式
3 9℃吹出し「レベル9」と5℃吹出し「レベル5」の2タイプ
PDFダウンロード

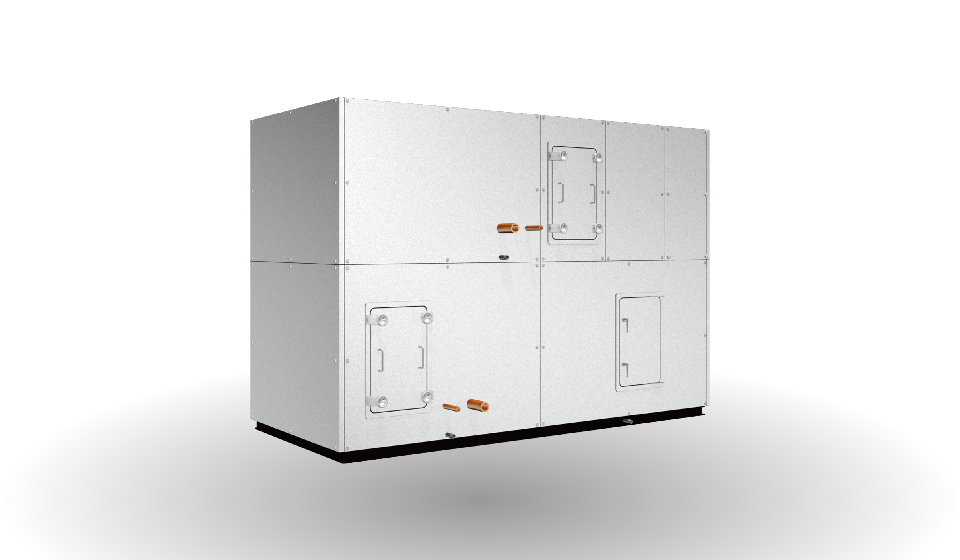

直膨方式+直膨方式_水平二段形 TWA-H9/5

直膨方式+直膨方式_水平二段形 TWA-H9/5

風量:2,000~8,500㎥/h

特長
1 機械室設置の水平二段形(面風速1.5m/sの省エネモデル)
2 直膨方式+直膨方式
3 9℃吹出し「レベル9」と5℃吹出し「レベル5」の2タイプ
PDFダウンロード

直膨方式+直膨方式_水平二段形(超コンパクト) TWB-H9/5

直膨方式+直膨方式_水平二段形(超コンパクト) TWB-H9/5

風量:2,000~14,00㎥/h

特長
1 機械室設置の水平二段形(面風速3.7m/sの省エネ+超コンパクトモデル)
2 直膨方式+直膨方式
3 9℃吹出し「レベル9」と5℃吹出し「レベル5」の2タイプ
PDFダウンロード

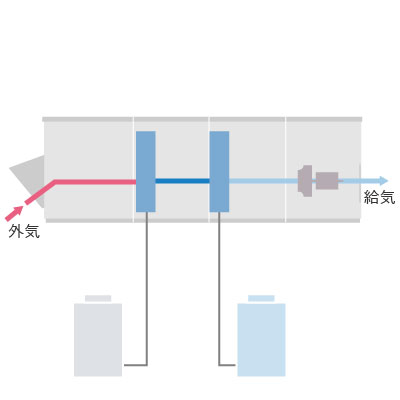

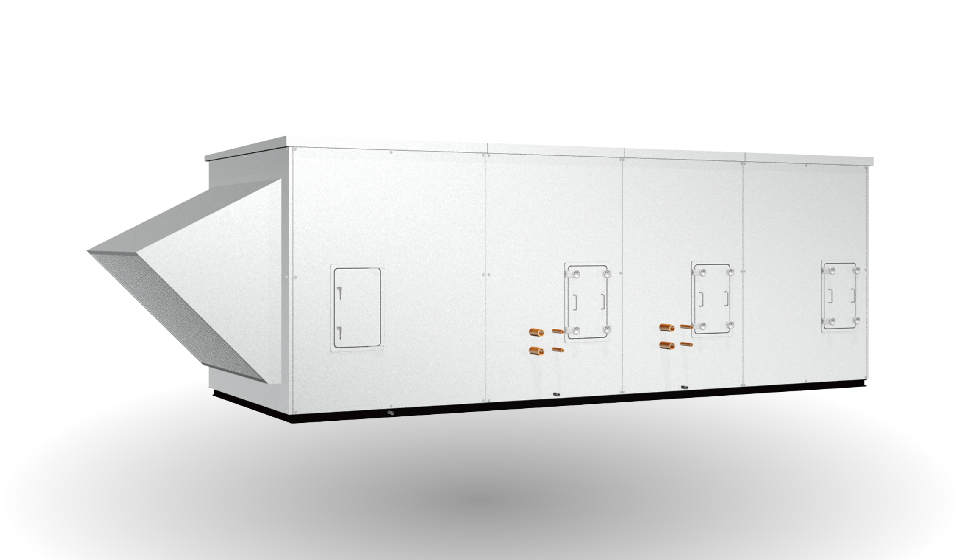

直膨方式+直膨方式_屋外水平形(超コンパクト) TWF-H9/5-AD

直膨方式+直膨方式_屋外水平形(超コンパクト) TWF-H9/5-AD

風量:8,500~42,500㎥/h

特長
1 屋外設置の水平形(面風速3.7m/sの省エネ+超コンパクトモデル)
2 直膨方式+直膨方式
3 9℃吹出し「レベル9」と5℃吹出し「レベル5」の2タイプ
PDFダウンロード

1次回路 空冷HP式設備用室外機 KM-A

1次回路_空冷HP式設備用室外機 KM-A

出力:5HP~50HP

特長
1 空冷直膨式冷媒410Aを使用し高COPで13℃除湿に対応
PDFダウンロード

2次回路 コンデンシングユニット KM-EN-MB

2次回路_コンデンシングユニット KM-EN-MB

出力:2HP~45HP

特長
1 設置面積の少ないコンパクト設計
PDFダウンロード
