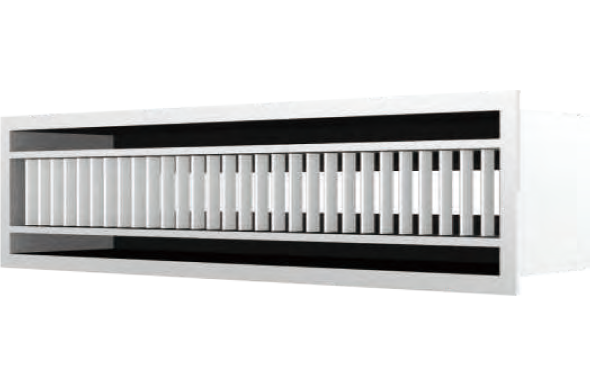

誘引レジスター

誘引レジスター
MENU

給気圧を利用して室内空気を機内に誘引し、空調機からの冷温風と混合します。再熱効果で温度ムラを緩和し、快適な室内環境をつくります。低温送風に対応した結露防止設計のため水滴落下の心配がなく、爽やかなドライエアーを供給します。

用途
FEATURES

製品の特長

  • 特長.01

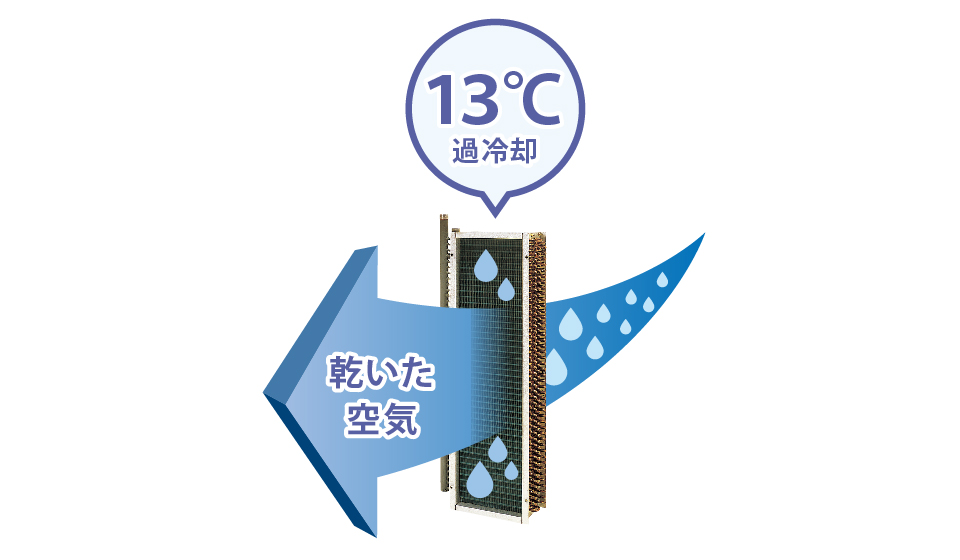

    冷房時、過冷却除湿空気(13℃)を室内空気で誘引再熱し、ドラフト感の少ない爽やかなドライエアーを供給します。

  • 特長.02

    低温送風対応の結露防止設計で、水滴滴下の心配がありません。

  • 特長.03

    13℃低温送風は、風量を30%、送風動力を40~45%削減し、省エネ、省コストに貢献します。

  • 特長.04

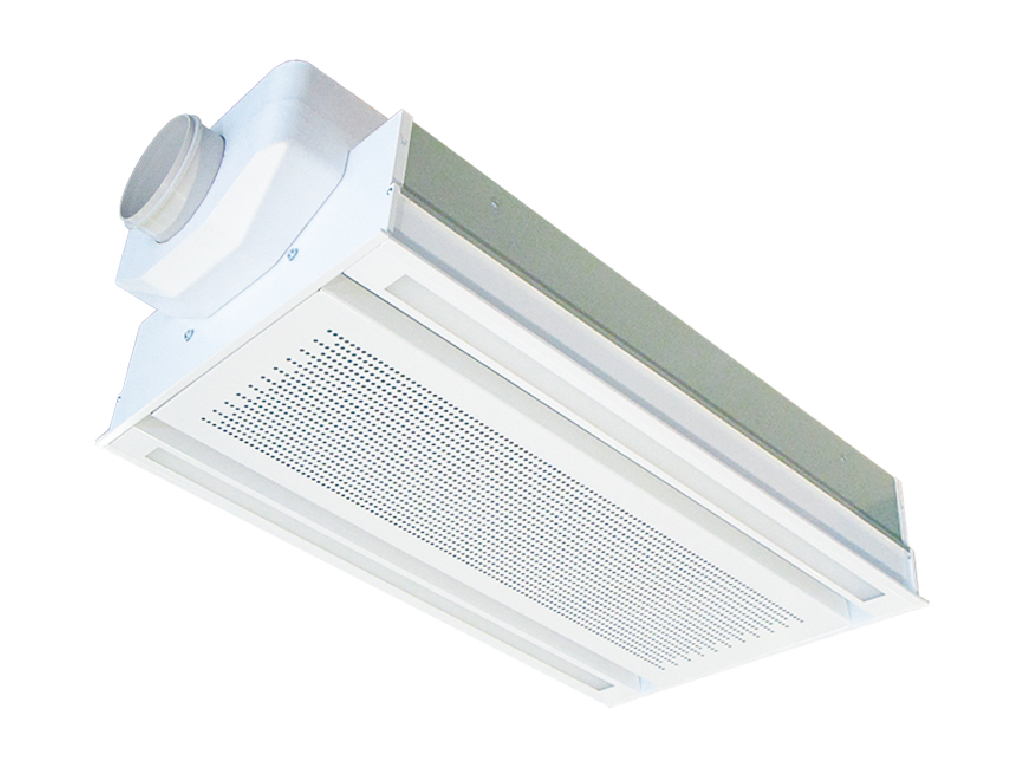

    用途により放射整流ユニット「環境エアビーム」と使い分け、空調のグレードアップを図ります。

構造図

給気圧を利用して室内空気を誘引し、機内で混合します。低温空気の再熱効果が得られるため、適度な温度に緩和された快適なドライエアーを供給できます。誘引量が増加する独自の二重構造になっています。

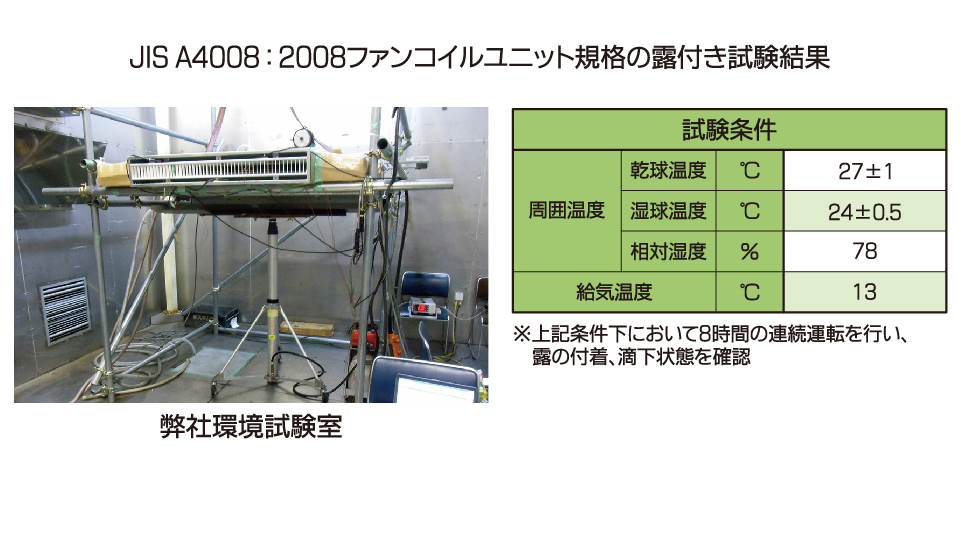

結露テスト

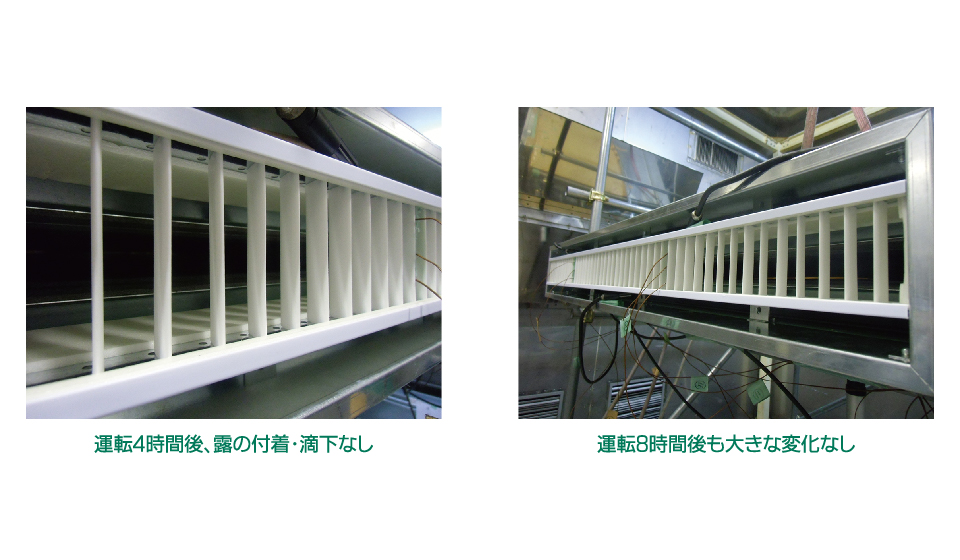

省エネ効果の高い13℃低温送風で8時間の連続運転をおこない、状態を確認しました。運転4時間後、運転8時間後共に露の付着や滴下はありません。

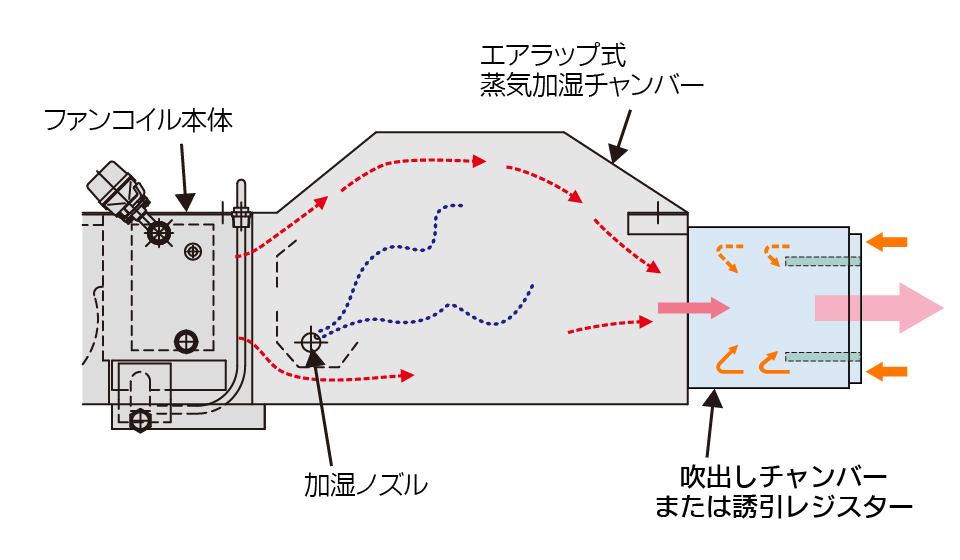

使用例 ● 高性能ファンコイル

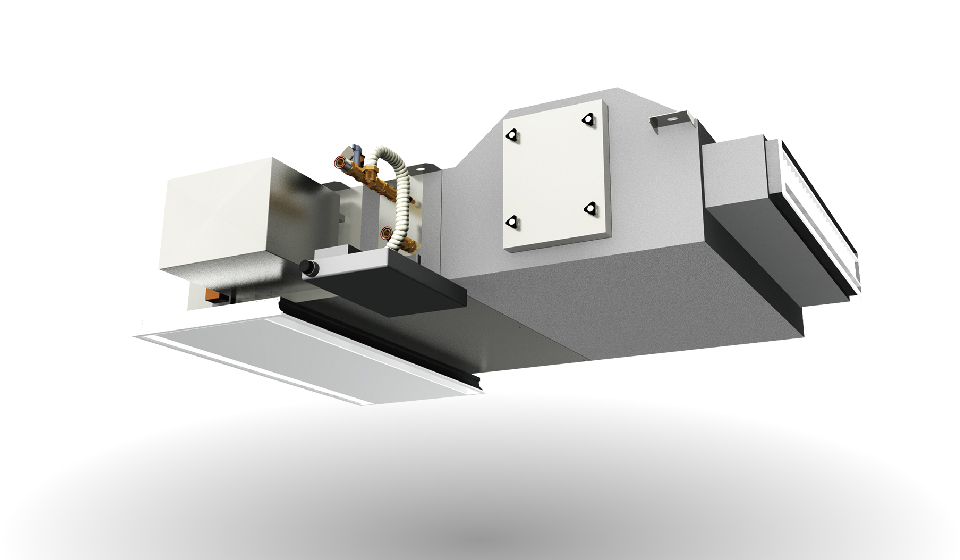

天埋ターミナル形 TMH-α3型(外還気混合空調用・ビルトインタイプ)高性能ファンコイルの吹出口として使用します。高性能ファンコイルは6列コイルを搭載し、低温送風13℃吹出しが可能です。低温送風は十分な除湿効果と、風量を30%、送風動力を40~45%削減できる省エネ効果があり、吹出し口の結露防止対策として誘引レジスターを装着します。

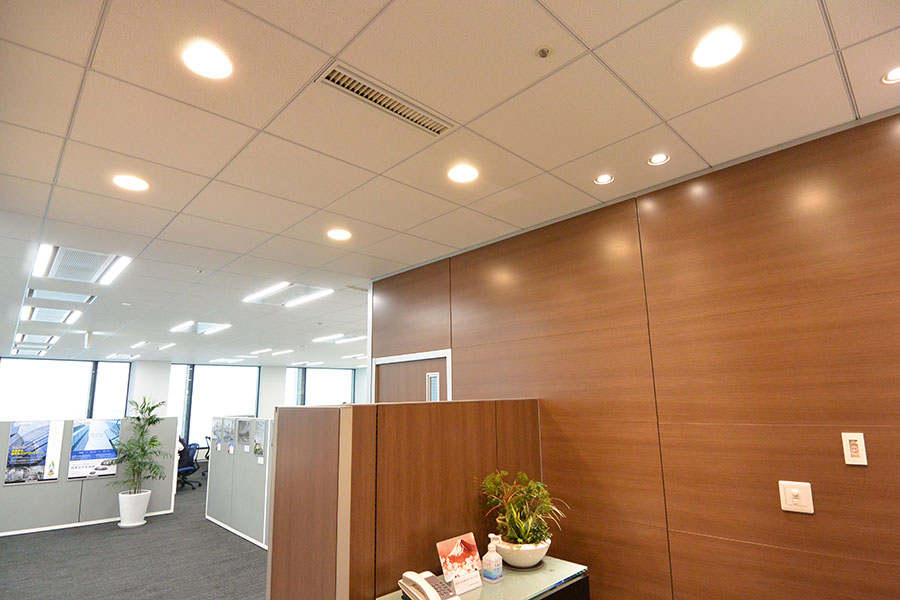

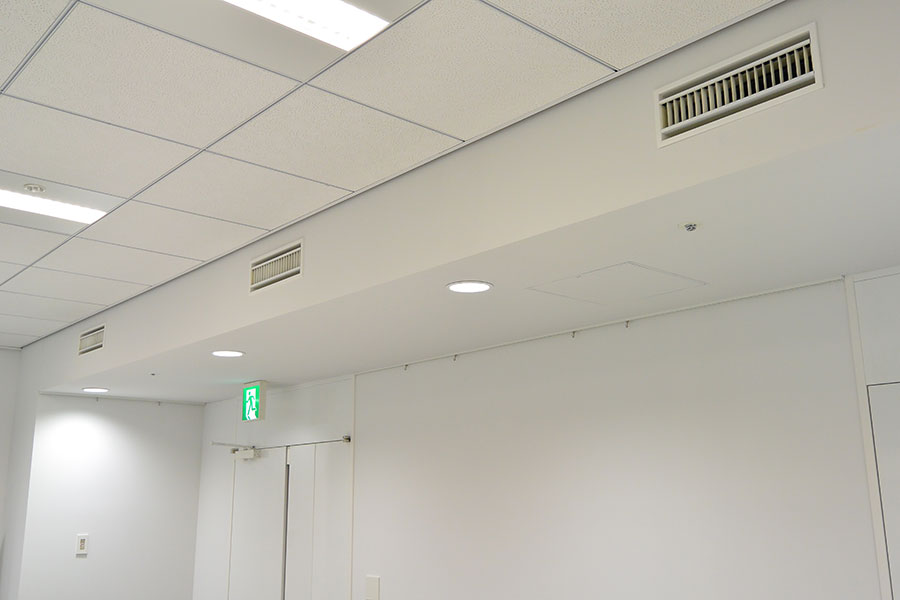

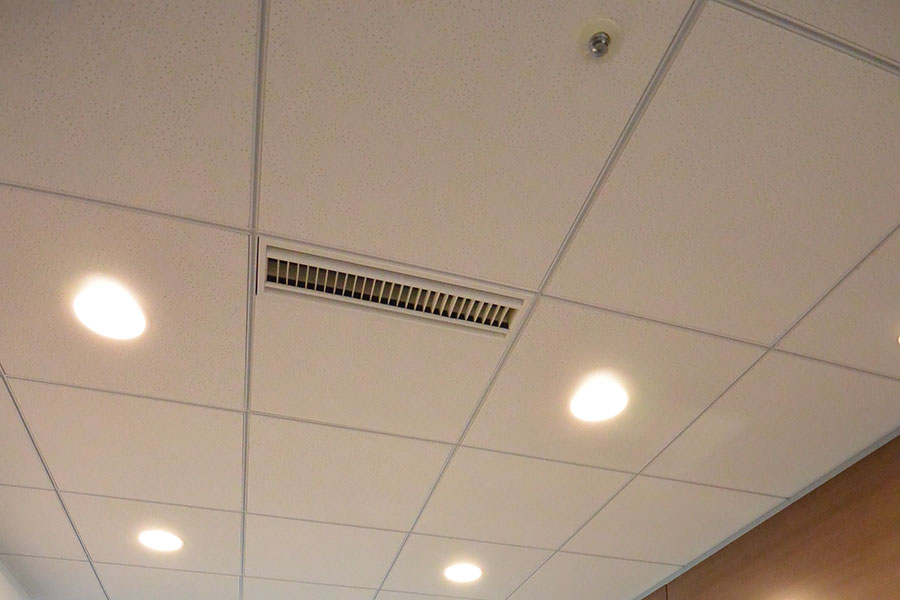

設置例

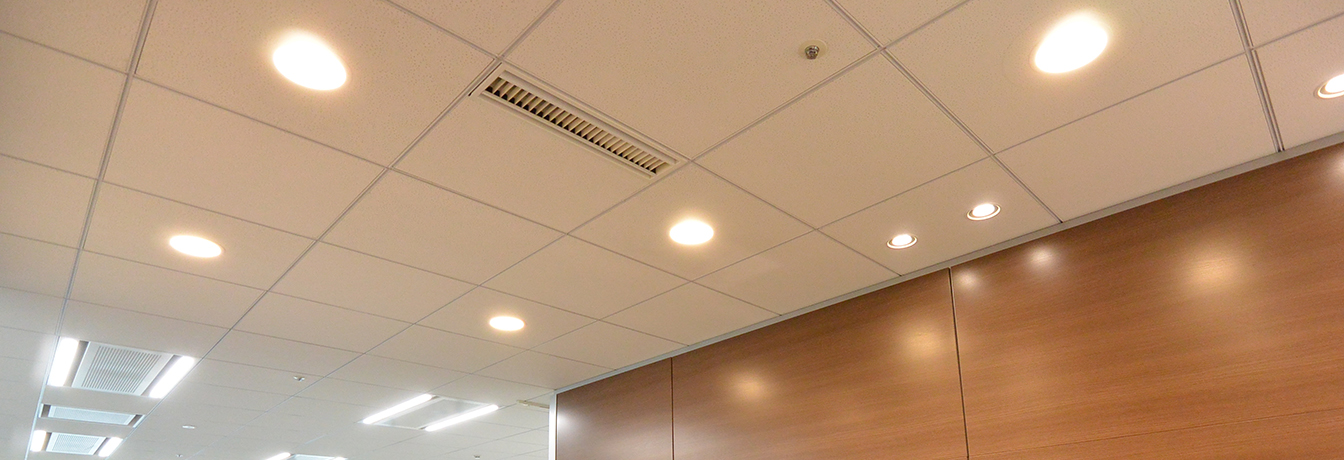

廊下やホール、室内の天井面や壁面に設置し、ドラフト感を緩和しながら爽やかなドライエアーを供給します。

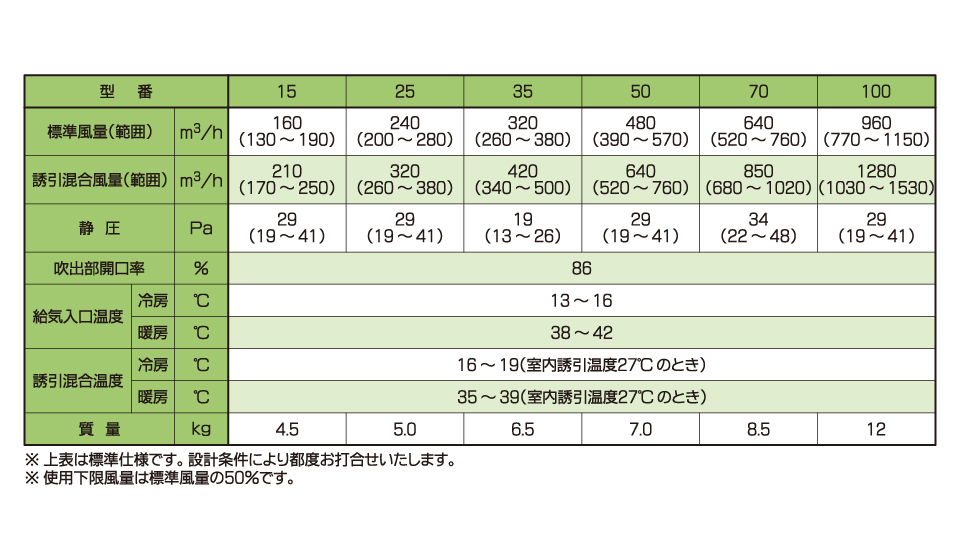

MODEL NUMBER

型番別詳細

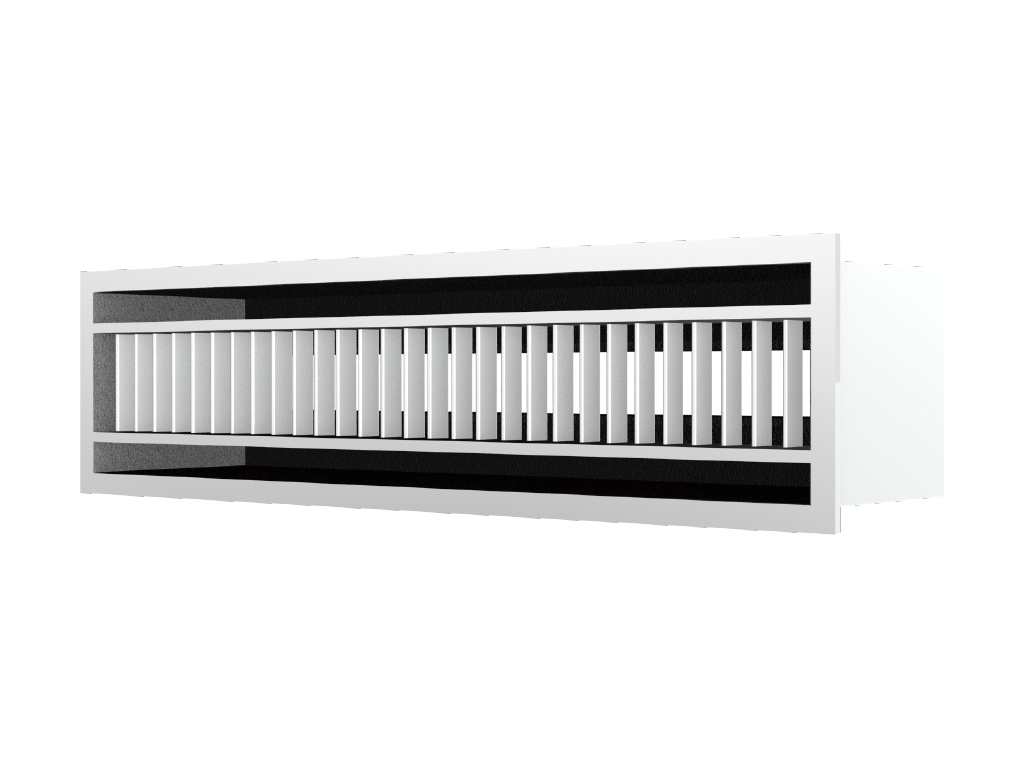

誘引レジスター

誘引レジスター

160~960m3/h

特長
1 低温送風対応。結露することなく、爽やかなドライエアーを供給します。
2 室内空気を誘引再熱し、ドラフト感がありません。
3 病室、ホテル客室などの限られたスペースに最適です。
4 ※13℃低温送風は省エネ効果が高く、風量30%、送風動力40~45%削減することが可能です。
PDFダウンロード
