冷温水式 端末分散空調システム
みずエクセル α(アルファ)

MENU

端末分散空調システム「みずエクセルα」は、高度な空気調和機能を装備した高性能FCUをユーザー直近に分散して配置し、負荷に応じて「その場で」個別運転をおこないます。
分散配置により、必要なとき、必要最小限のエネルギーのみ使用。方位や人員密度の違いによる不快感をJUST IN TIMEに解消し、最上質空間を創造します。

用途
FEATURES

みずエクセルαの特長

  • 外気処理機能(高性能FCU)

    CO2制御と外還気等換制御で空気の熱エネルギーを有効利用

  • 湿度制御(高性能FCU)

    6列コイルによる13℃過冷却除湿と、大容量気化式または蒸気式による本格加湿

  • 中温熱媒、大温度差、低温送風

    みず空調の新基準でZEB化へ貢献

  • 全空調自動制御

    BACnetで高性能FCU、空冷式大温度差チラー、LED照明をシステム連携

  • 端末分散設置

    高性能FCUの分散配置で負荷要求を分散化。エネルギーロスを抑えつつ快適性を向上

  • 放射整流(環境エアビーム)

    環境エアビームと接続して風を感じない快適空調を実現

システムの軸となる高性能空調機器

みずエクセルαは、外気処理、除湿・加湿が可能な高性能ファンコイルを軸とする空調システムです。

高性能ファンコイルは6列楕円管コイル、DCファンモータを搭載し、ドレンアップポンプやバルブ類も標準装着しています。また、制御盤を標準搭載し、外調機と連動して温湿度・風量・水量などを制御します。外還気混合モデルはCO2制御と外還気等換制御で空気の熱エネルギーを有効に利用します。

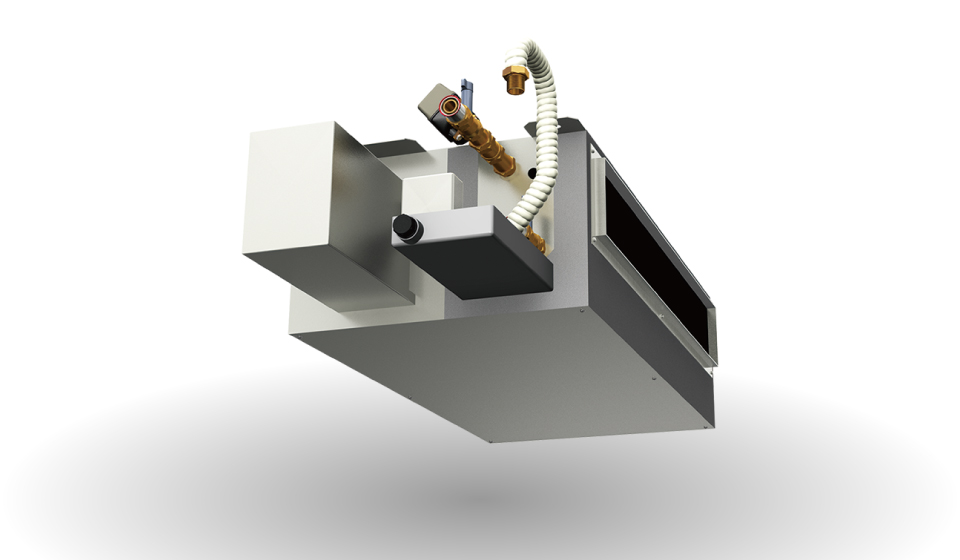

  • 天埋形(基準形)HSZ-α型

    室内循環用(外気混合可)・天埋タイプ

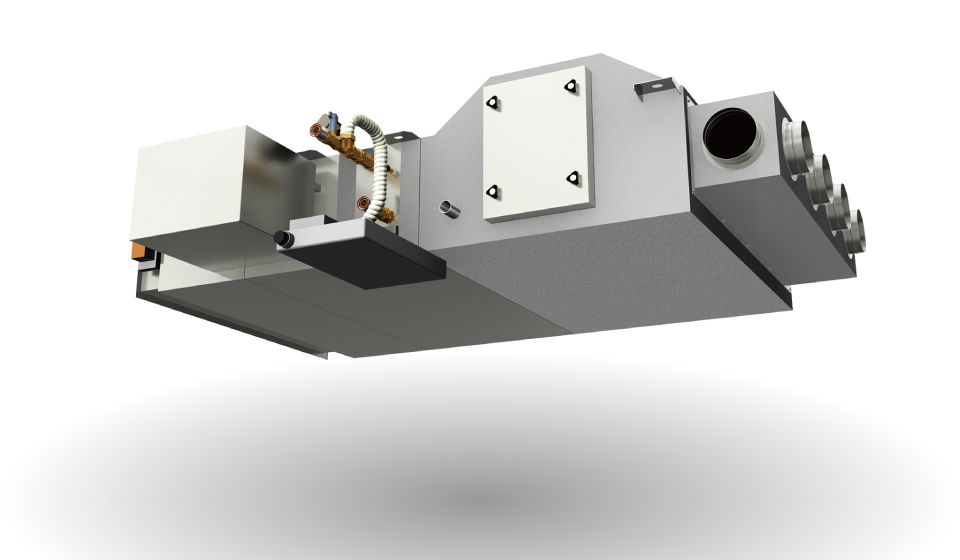

  • 天埋ターミナル形 TMH-α2型

    外還気混合空調用・天埋タイプ

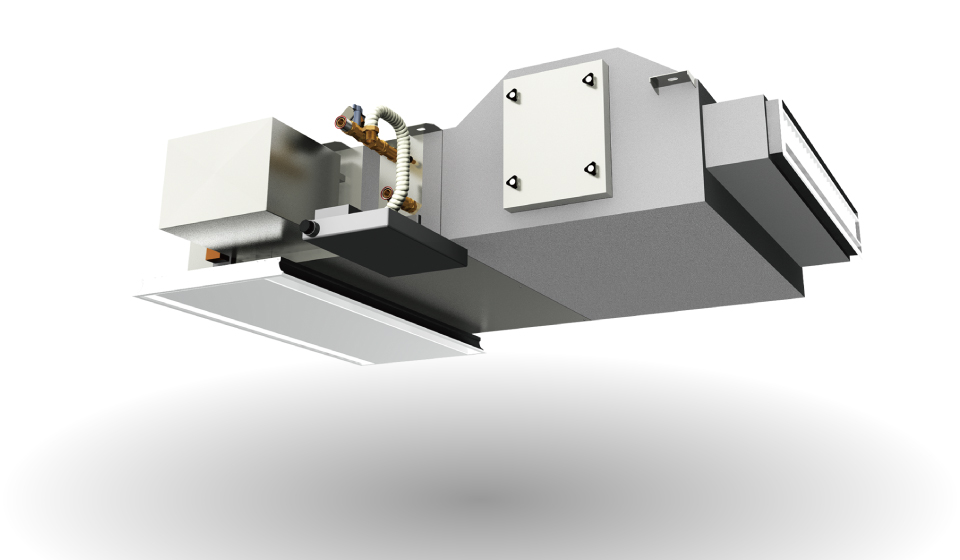

  • 天埋ターミナル形 TMH-α3型

    外還気混合空調用・ビルトインタイプ

湿度制御

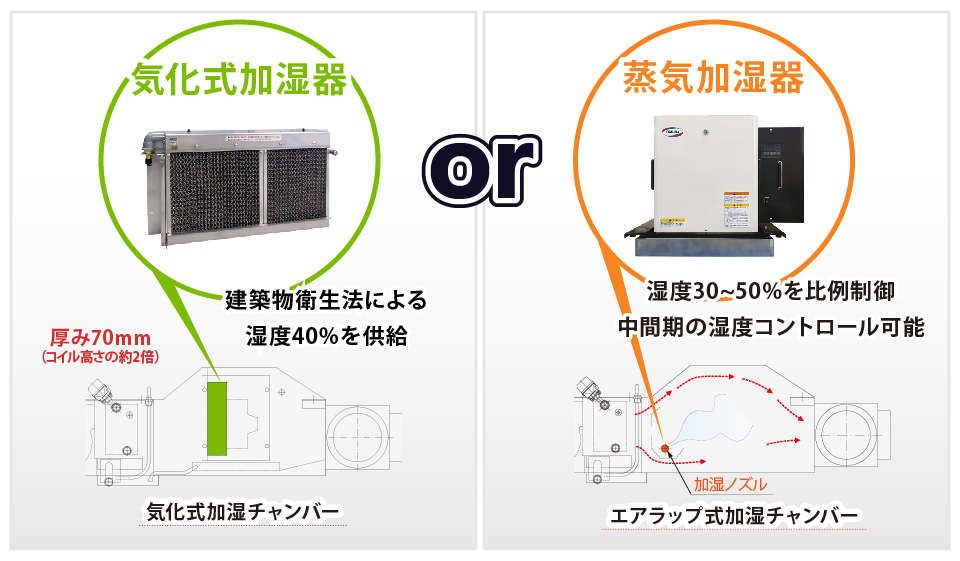

  • 加湿

    「大容量気化式」または「蒸気式」を選択します。蒸気による本格加湿は気化式よりも電力を消費しますが、蒸気加湿暖房・外気冷房・外気冷房加湿が可能となり熱源負荷を抑えます。蒸気加湿を選択した場合でもシステム全体では消費電力量を抑えることができます。

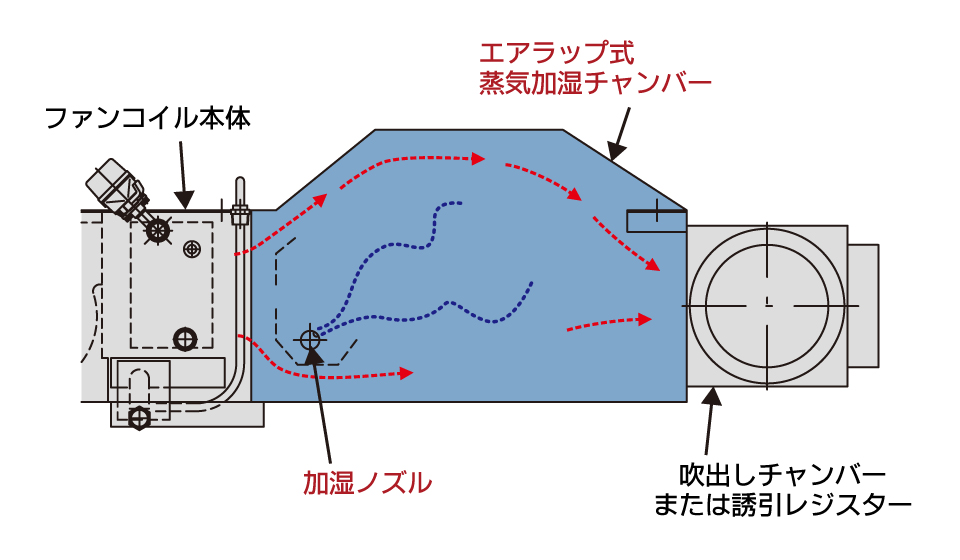

  • エアラップ式蒸気加湿チャンバー

    蒸気加湿器搭載モデルは、独自のエアラップ式チャンバで内部結露を防止します。

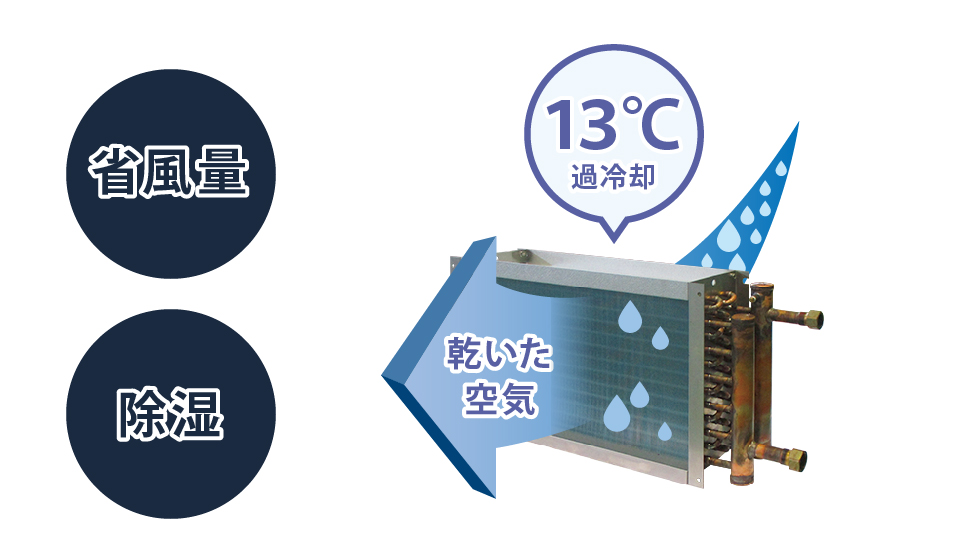

  • 除湿

    6列コイルによる13℃過冷却除湿で快適なドライエアを供給します。

中温熱媒・大温度差

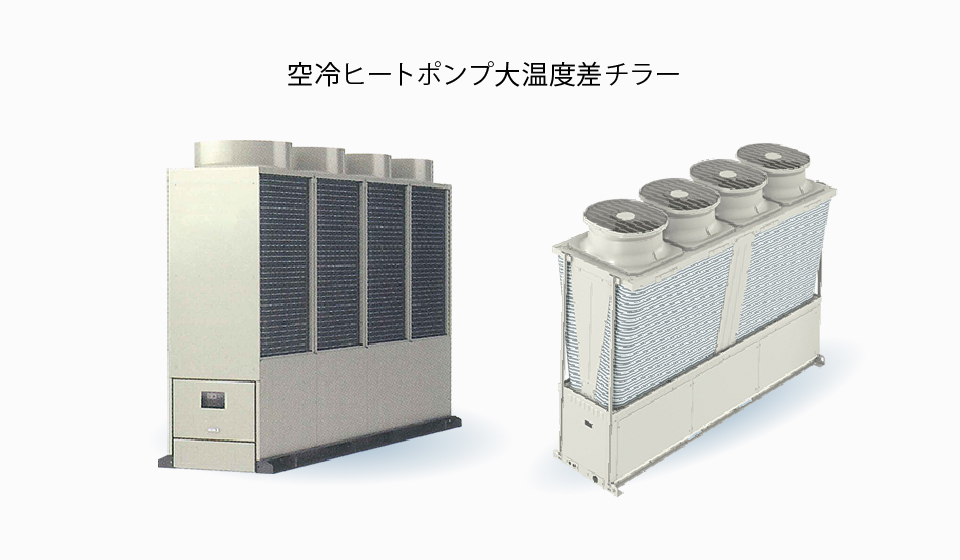

  • 空冷HP大温度差チラー

    ファンコイルの高性能化により中温送水(冷水10℃/温水35℃)でも十分な能力を発揮し、熱源側の負荷を抑えます。

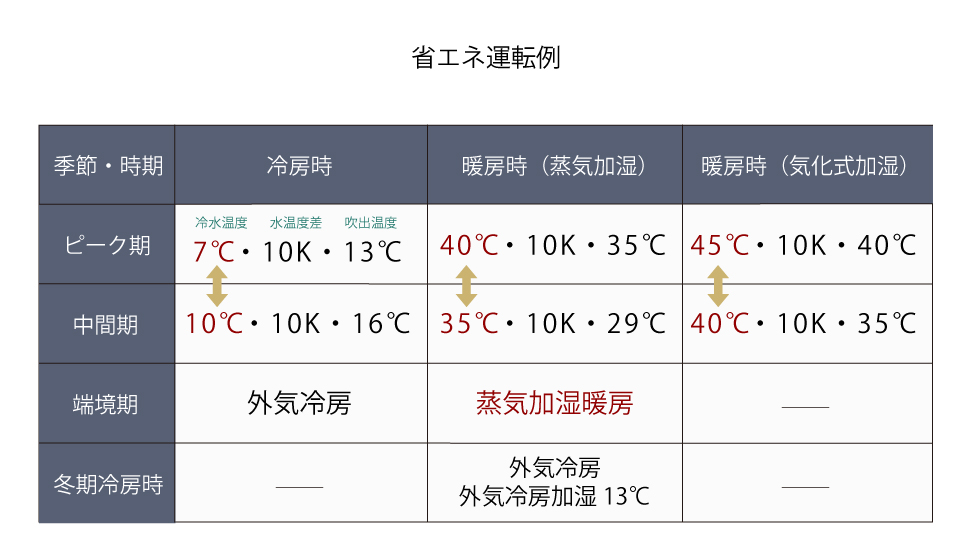

  • 送水温度の最適化

    BACnet接続によりピーク時の送水温度を最適化します。冷水出口温度7℃⇔10℃、温水出口温度40℃⇔35℃(蒸気加湿時)

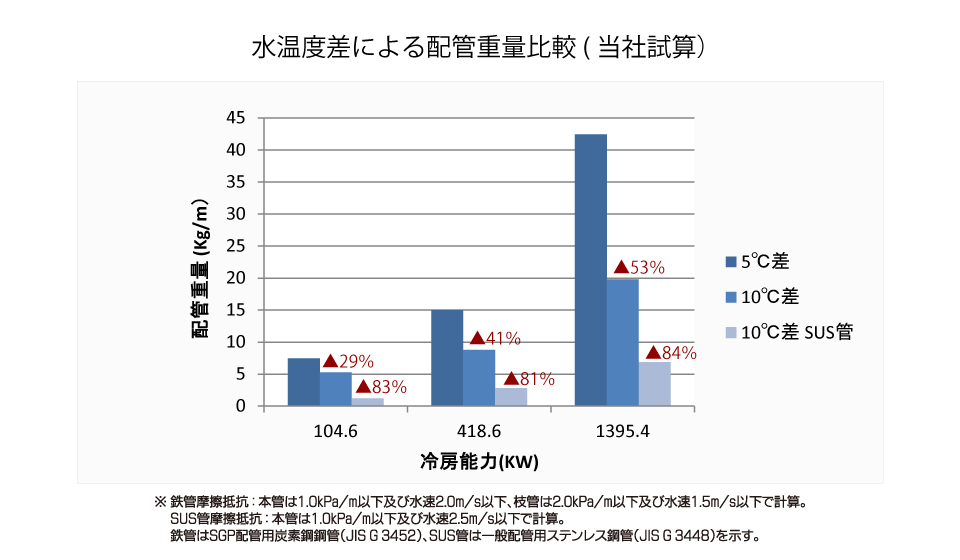

  • 送水温度差による配管重量比較

    大温度差(Δt10℃)は5℃差に比べて水量を50%削減でき、鉄配管の小経化が可能です。SUS配管の場合はさらに大幅な軽量化が図れます。

全空調自動制御

高性能ファンコイルは空調制御盤を標準搭載し、温湿度やCO2濃度などユーザー直近の情報により空調を最適化します。
制御:温度、湿度、風量、水量、外還気等換制御

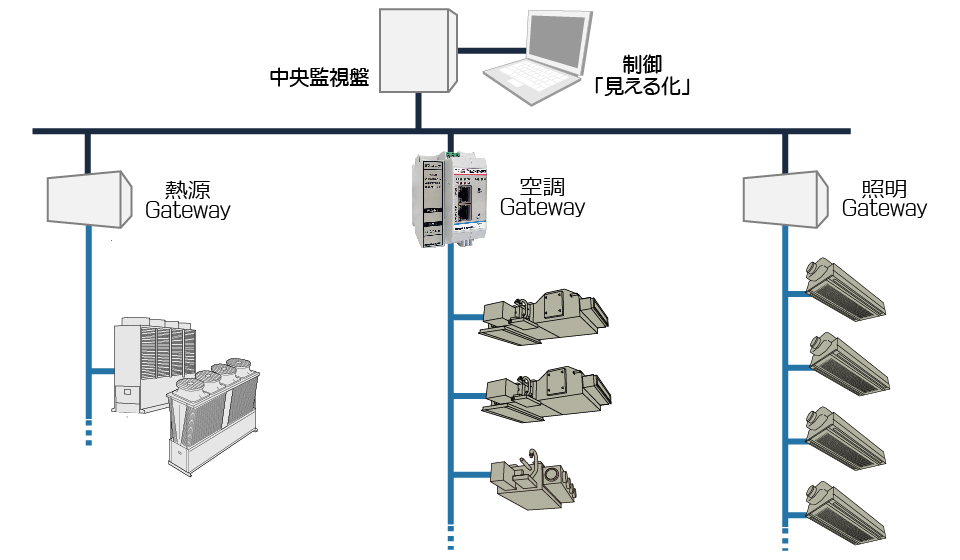

  • BACnet(オプション)

    高性能ファンコイル、空冷ヒートポンプ大温度差チラー、環境エアビーム一体形LED照明にGatewayを設置し、中央監視と連携したビル管理システムの一元化が可能です。

  • 「見える化」監視盤(オプション)

    監視盤で空調制御に関わる多彩な分析表示と、照明・コンセントを含めた省エネ管理が可能になり、携帯端末やPCからリアルタイムに遠隔操作できる制御システムです。

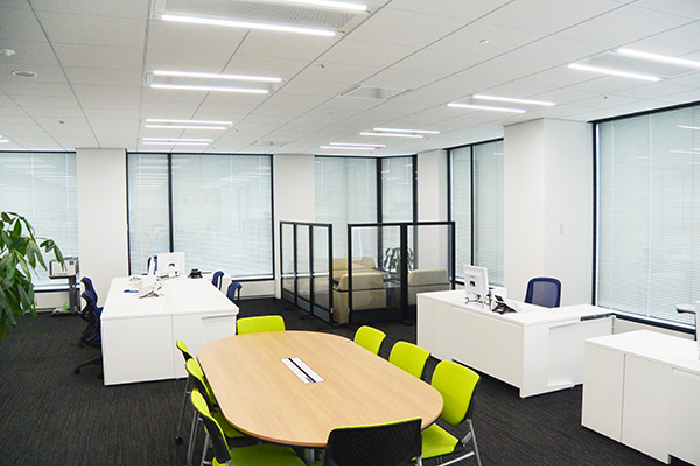

放射整流空調

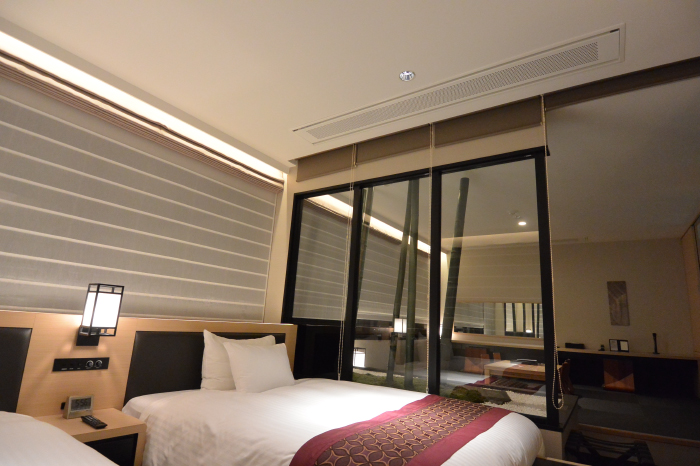

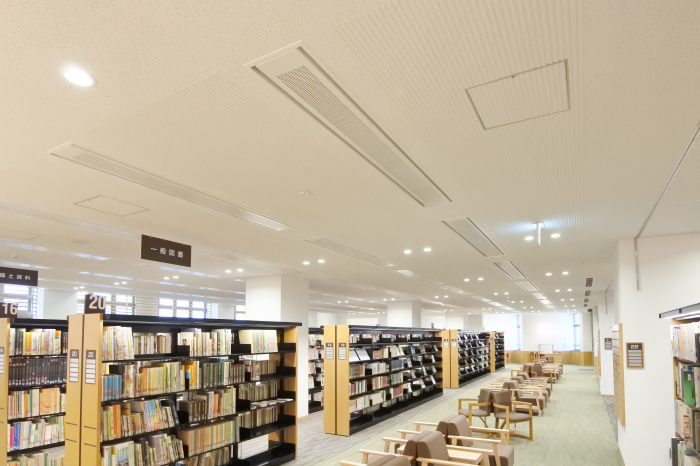

人にもモノにも優しいエアビーム

凛とした清涼感、包まれるような暖かさ。風を感じない空調はオフィス・病院・学校・ホテルなど人へのやさしさが求められる環境に最適です。
また薬品工場、実験室、製菓保管室、金箔工房など、気流の影響に配慮が必要な現場にも多数採用されています。

エアビーム

  • 01
    不快感の解消

    対流空調で問題となりやすい不快な気流を解消し、室内の水平および垂直方向の温度差を緩和します。

  • 02
    高い汎用性

    特別な専用設備を必要とせず、一般に普及している対流空調システムの「吹き出し口」として接続するだけで放射空調を確立します。

  • 03
    外気導入や湿度コントロール

    熱放射と微少気流を併用する新方式により、外調機や空調機のもつ性能を活かしながら快適な放射空調ができます。

  • 04
    誘引効果

    動力を使わず室内空気を誘引することで空調機からの送風温度を緩和し、放射冷房時の課題である結露を防止します。

  • 05
    異分野と一体化

    照明、音響スピーカー、イオン・オゾン発生器の組込が可能です。

  • 06
    モノへのやさしさ

    精密測定機器への気流対策、食品の乾燥対策など、ものづくりの現場でも品質向上に貢献しています。

システムでの省エネ・イニシャルコストの削減

「みずエクセルα空調システム」の軸となる高性能ファンコイルは、天井埋込型で外気処理能力を備え、機械室や外調機が不要です。能力が高く台数を削減でき、大温度差による配管の細径化、各種部品や制御盤の標準装備などでイニシャルコストを抑えます。ワンブロック単位に設置して空調設計をモジュール化でき、課金や性能評価など管理運用面の簡略化にも貢献します。

システムでの省エネ効果は高く、弊社システム製品の中でもトップクラスを誇ります。

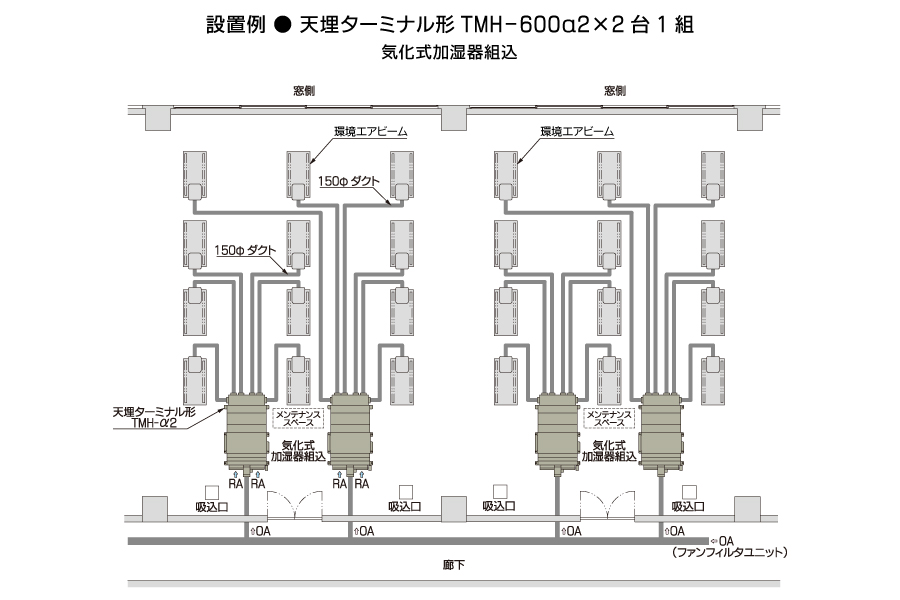

みずエクセル α システム例

高性能ファンコイルを2台1組で配置し、負荷に合わせて2ウェイ運転をおこないます。

吹き出し口にはエアビームを接続して結露を防止し、熱放射による空調で快適性を向上させます。

  • ● 高性能ファンコイルをユーザー直近へ分散配置
    ● 各ファンコイルが個別で負荷を監視し、最少エネルギーで空調
    ● BACnet接続による熱源機への送水温度指令

  • ● 省エネルギー(中温熱媒、大温度差、低温送風、2台1組2way運転)
    ● 省コスト(機械室不要、外調機、VAV不要)
    ● 外気の有効利用(CO2制御、外還気等換制御、外気冷房)
    ● 温湿度制御(除湿、加湿、蒸気加湿暖房)

MODEL NUMBER

型番別詳細

天埋形(基準形) HSZ-α

天埋形(基準形) HSZ-α

冷房能力(全熱):1.23~8.37Kw

特長
1 6列オーバルコイルを搭載し、13℃低温送風に対応
2 専用吹出チャンバー、外気取入口をオプション設定
PDFダウンロード

天埋ターミナル形(天井格納形) TMH-α2

天埋ターミナル形(天井格納形) TMH-α2

冷房能力(全熱):2.17~11.86Kw

特長
1 6列オーバルコイルを搭載し、外還気を混合し、13℃過冷却除湿
2 専用加湿チャンバーに大容量気化式または蒸気式加湿器を選択
3 外還気等換制御、CO2制御、加湿暖房(蒸気加湿)など高度な空調制御盤を搭載
PDFダウンロード

天埋ターミナル形(ビルトイン形) TMH-α3

天埋ターミナル形(ビルトイン形) TMH-α3

冷房能力(全熱):2.17~11.86Kw

特長
1 6列オーバルコイルを搭載し、外還気を混合し、13℃過冷却除湿
2 専用加湿チャンバーに大容量気化式または蒸気式加湿器を選択
3 外還気等換制御、CO2制御、加湿暖房(蒸気加湿)など高度な空調制御盤を搭載
PDFダウンロード

放射整流ファンコイルユニットカセット形 KCW

放射整流ファンコイルユニットカセット形 KCW

冷房能力(全熱):0.8~1.12Kw

特長
1 5列オーバルコイルを搭載
2 誘引エアビームと一体化したカセット形。風を感じない放射整流空調を実現
3 システム天井(600*1200)専用
PDFダウンロード
