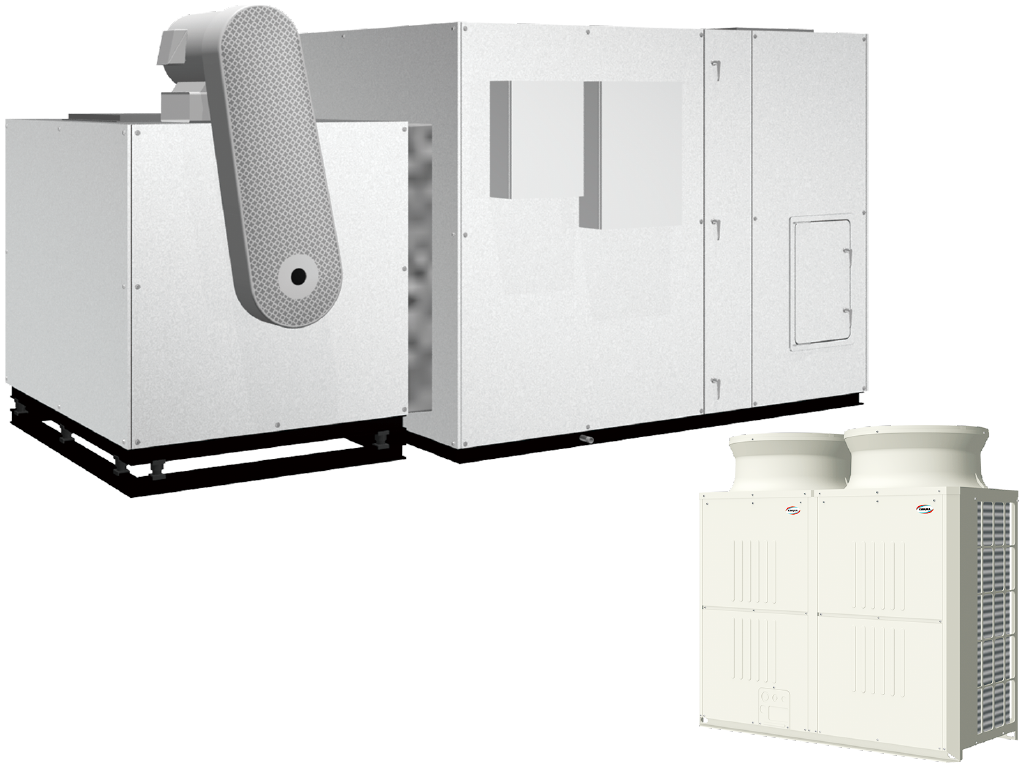

ヒートポンプでビル・産業用の外気処理、外気混合空調を
汎用性の高い空冷直膨式エアハンです。冷温水熱源装置や水配管が不要で設備工事を省力化し、リニューアルにも適しています。
立形、水平形、屋外形、還気ファン組込形、全熱交換器組込形、天吊形など設置場所に合わせた選択が可能です。
- 用途
-
-
-
-
-
-
-
-
-
-
製品の特長
-
特長.01
低圧損「溝付き楕円管熱交換器」と高効率「ファン」の組み合わせで送風動力を削減
-
特長.02
13℃過冷却除湿が可能。低温送風に対応し、風量30％削減、送風動力40～50％削減
-
特長.03
専用ゲートウェイでBACnetに接続し、他社製品や他設備との連動が可能（オプション）
-
特長.04
低温送風に対応した吹き出し口で結露を防止
省エネのポイント
-

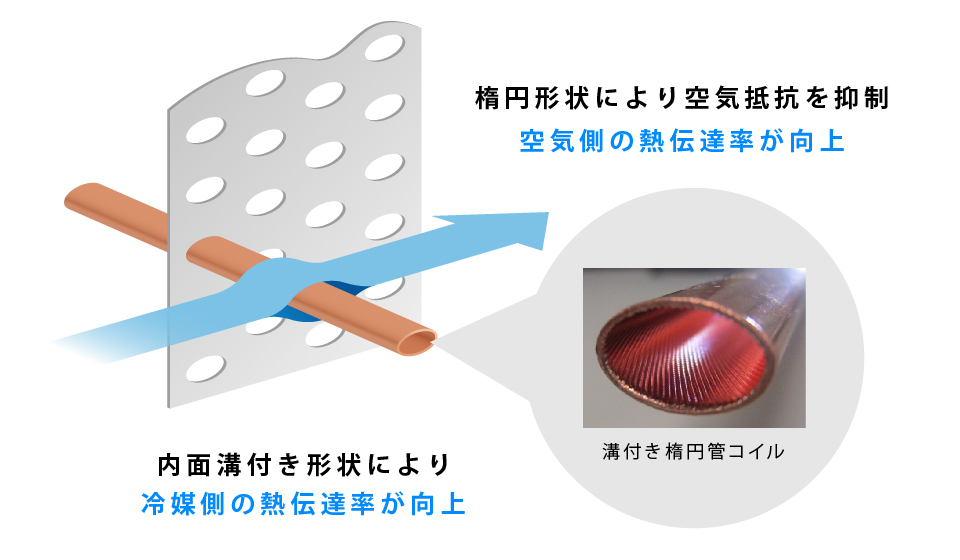

溝付き楕円管熱交換器
当社独自の低圧損溝付き楕円管コイルを標準装着。従来品と比較して送風動力を大幅に削減します。
-
13℃低温送風

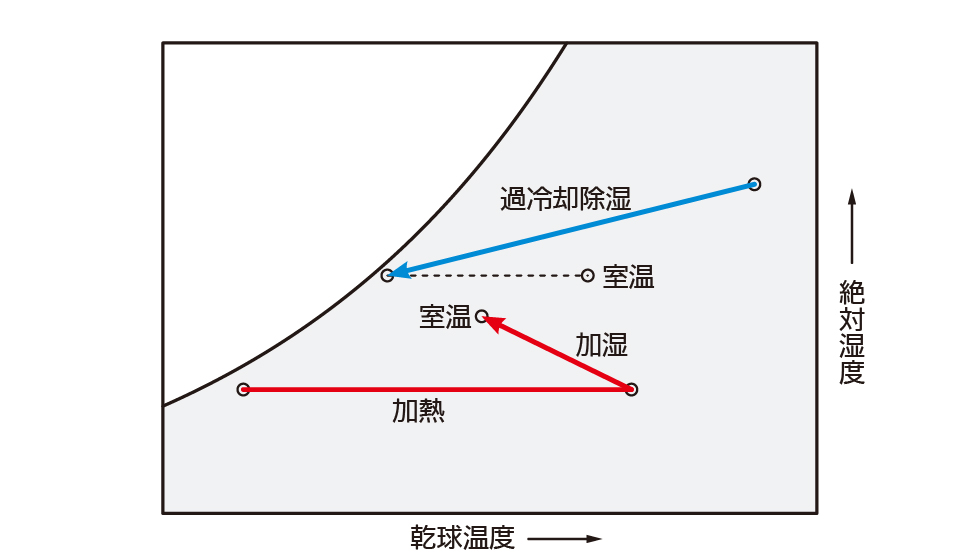

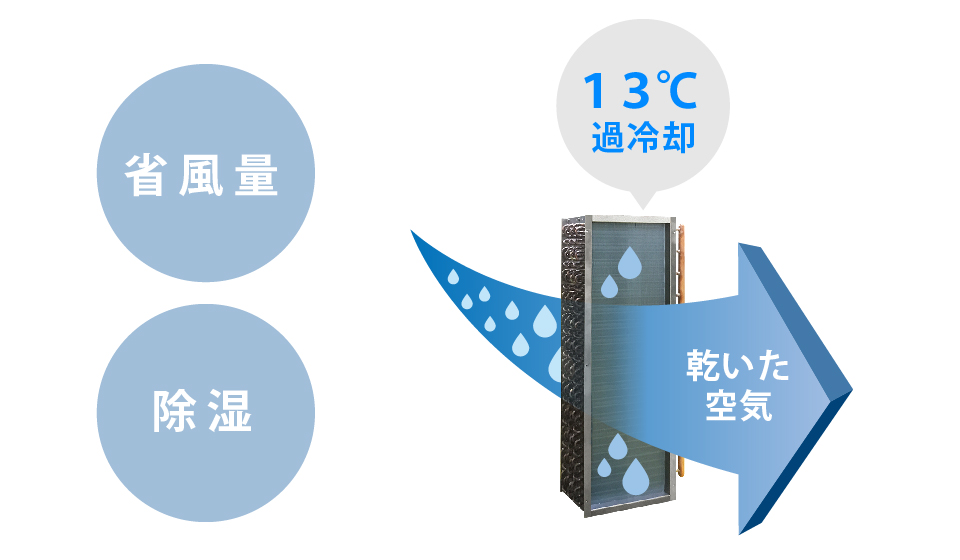

送風温度を通常の16℃から13℃の低温にすることで風量を30％、送風動力を40～45％削減します。低温送風は十分な除湿が可能で、快適なクールビズを実現します。
-
送風機・加湿器

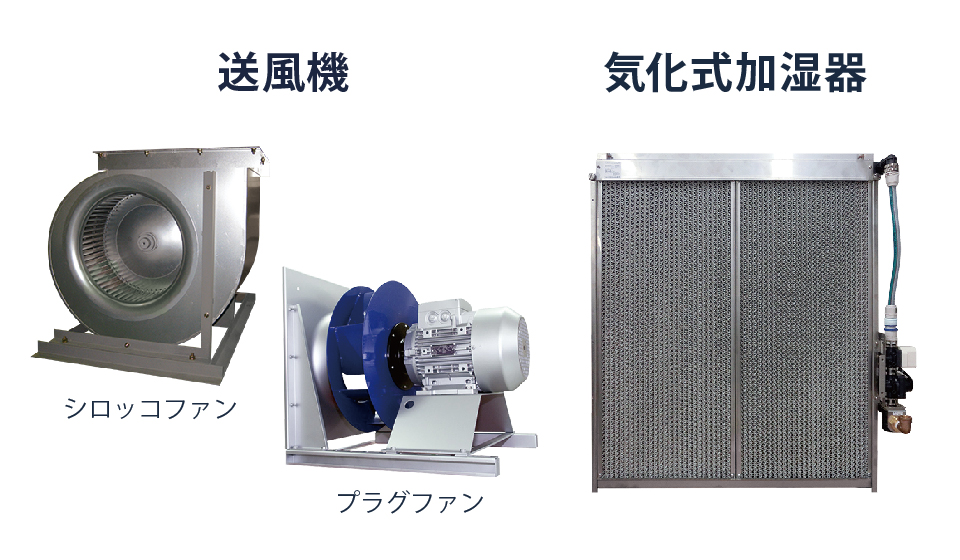

高効率で省エネ性の高いプラグファンと低騒音のシロッコファンを目的・用途に応じて選択します。また、気化式加湿器の搭載が可能で、快適性と省エネ効果を高めます。
直膨式 空冷室外機
-

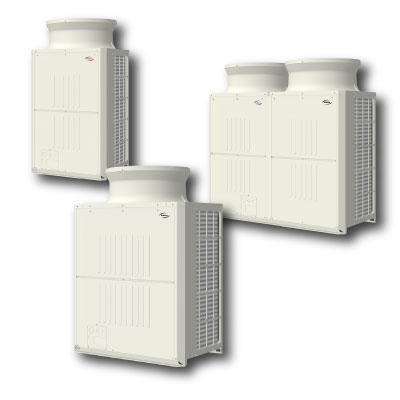

高性能仕様 KM-DX型

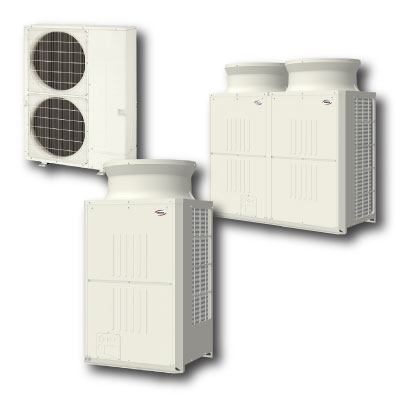

冷媒R410Aを使用した軽量コンパクトな直膨式空冷室外機。高COPで13℃除湿に対応します。オプションで交互デフロストが可能です。
-
防雪フード

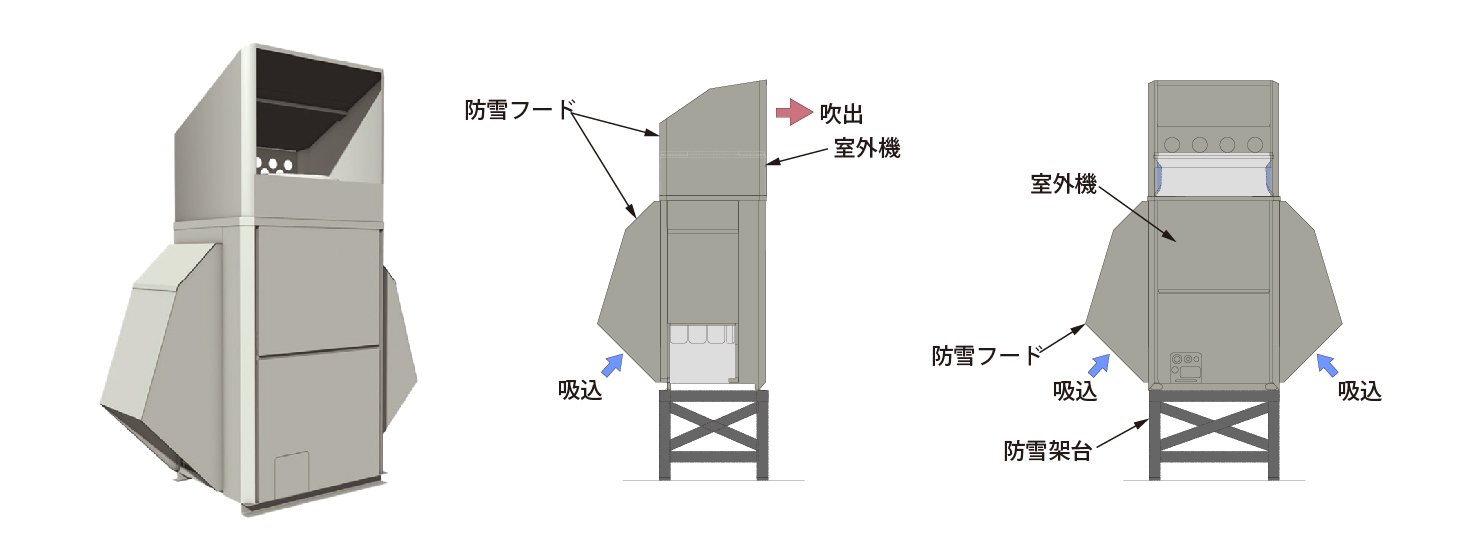

オプションで防雪フードを装着し、積雪地域での能力低下を防ぎます。
寒冷地仕様室外機 KMZ型
-
暖房能力

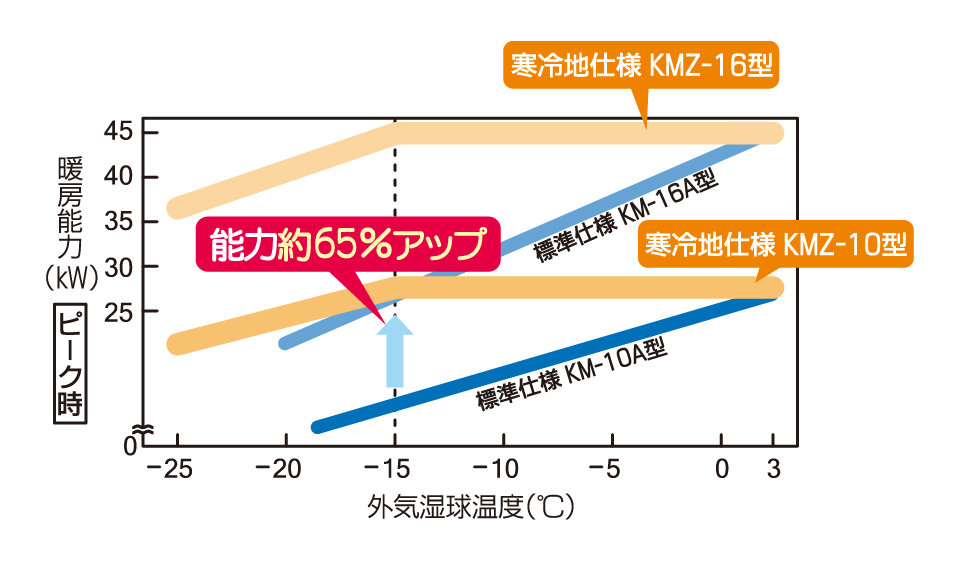

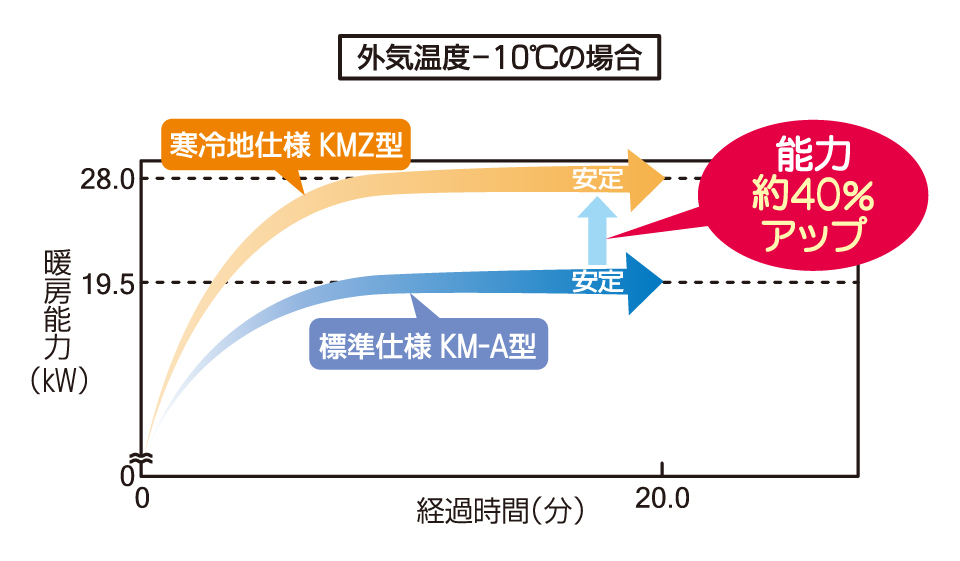

フラッシュインジェクション回路を搭載し、外気温度-15℃でも定格と同等の能力をキープします。運転範囲は外気温度-25℃まで対応しています。
-
スピード暖房
暖房能力をアップし、立ち上がり時間を短縮します。
-
除霜間隔を延長

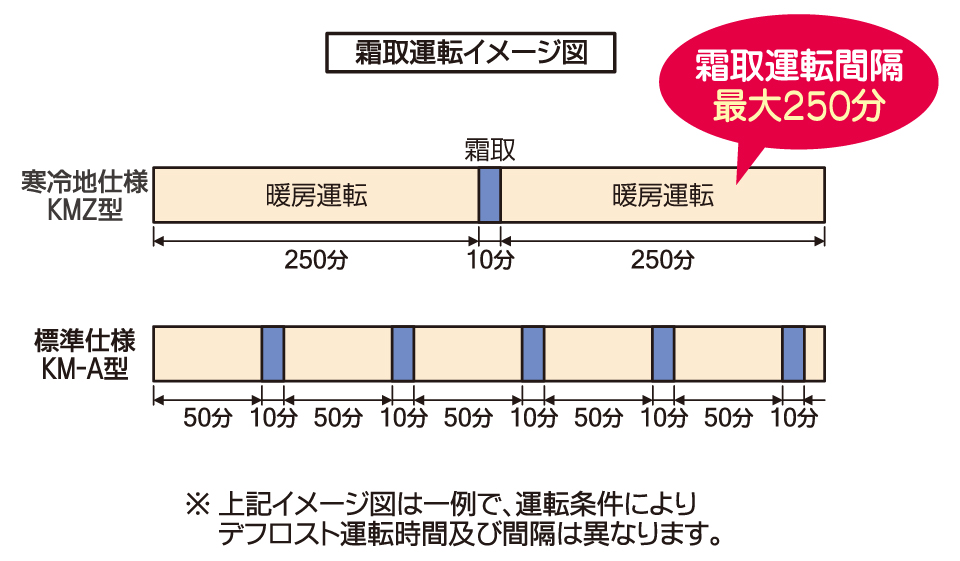

着霜状態の検出精度を高め、除霜運転に入る頻度を低減。除霜を最大約250分まで延長します。
省エネ制御
-

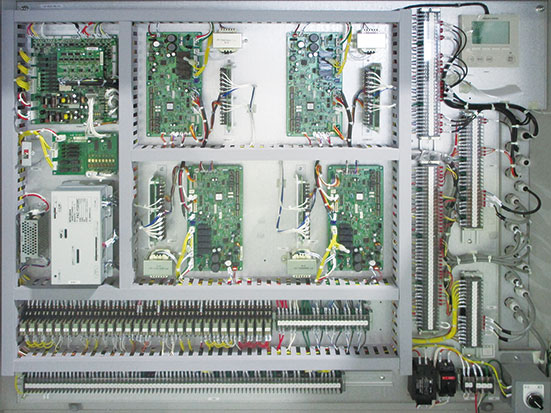

空調制御盤

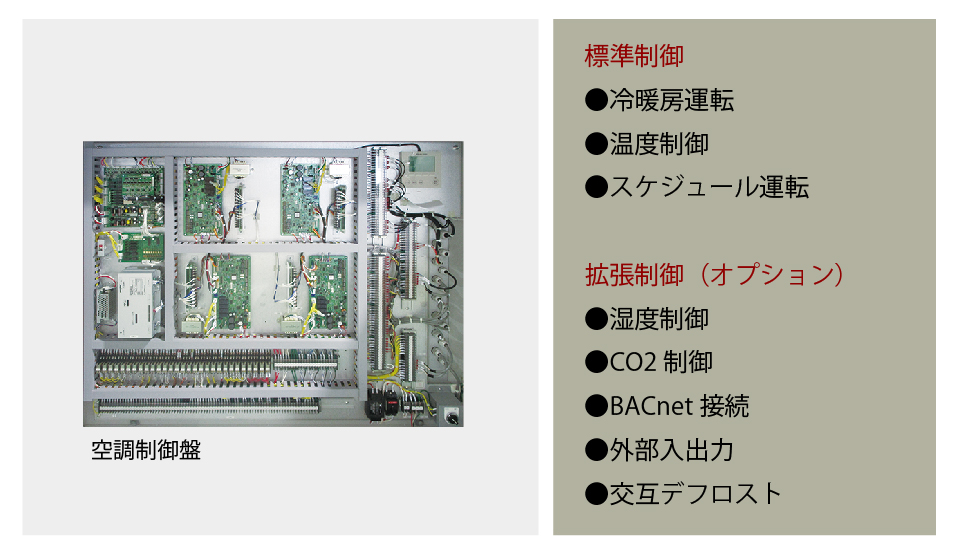

空調制御盤を標準搭載しています。冷暖房運転、温度制御、スケジュール運転等に対応しています。オプションで湿度やCO2制御等が可能です。各種拡張機能を装備した高性能エアハンもご用意しています。
-
外調機の省エネ制御

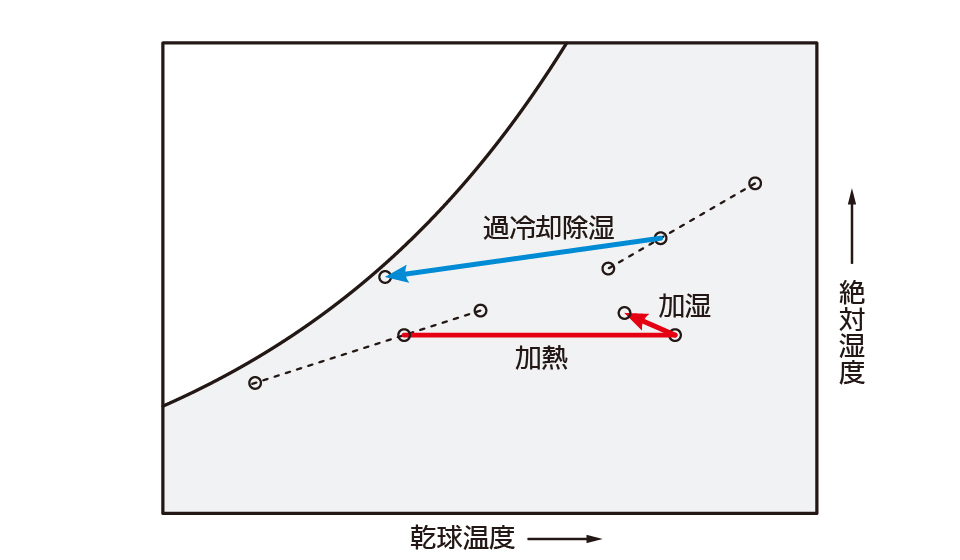

夏期は外気を室内の絶対湿度まで過冷却除湿し、冬期も同様に加熱・加湿します。新鮮な外気を導入しながら室内用循環空調機の負担を軽減します。
-
外気混合空調機の省エネ制御
１台の空調機で外気と還気を混合処理します。設備と制御を簡略化し、環境に合わせた快適空調をおこなえます。

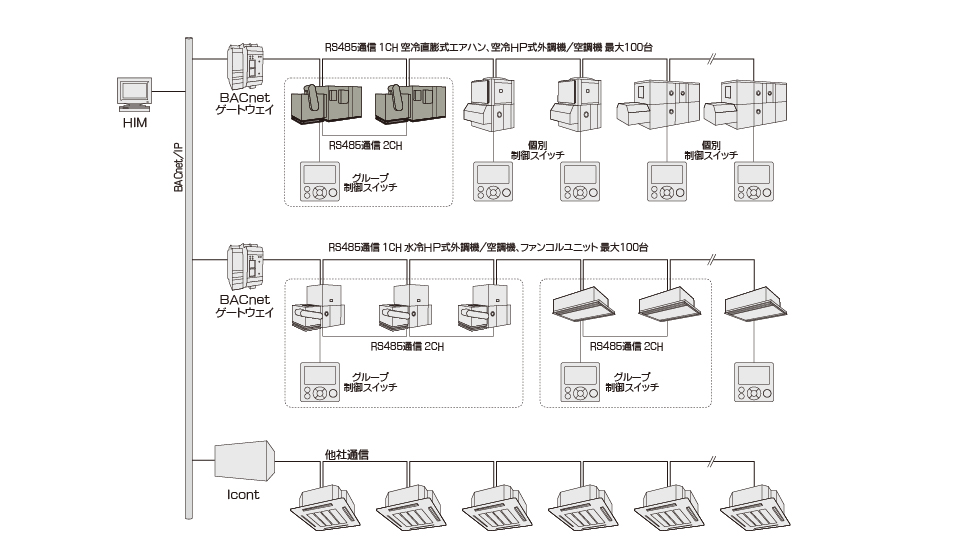

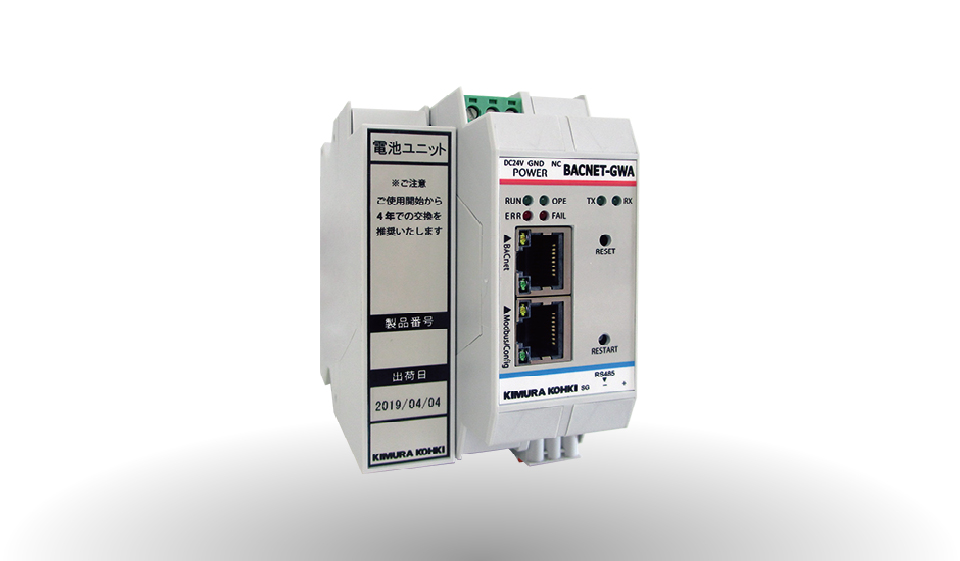

BACnetゲートウェイ（オプション）

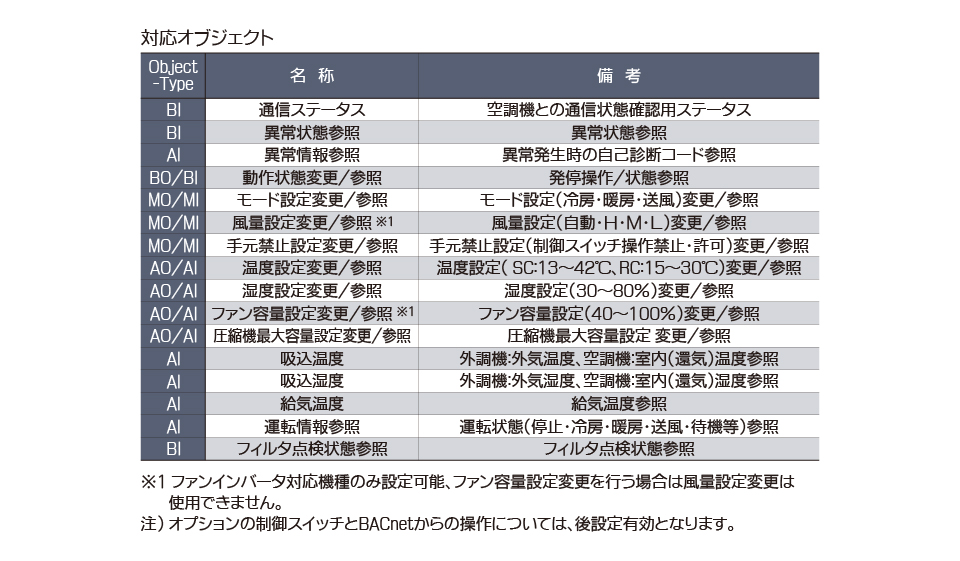

BACnetゲートウェイ1台で最大100台の空調機が接続できます。発停、設定変更・参照、センサ入力、運転・異常情報など多様なオブジェクトを標準装備。Web接続で簡単に空調機の登録やオブジェクトPVの変更・参照がおこなえます。

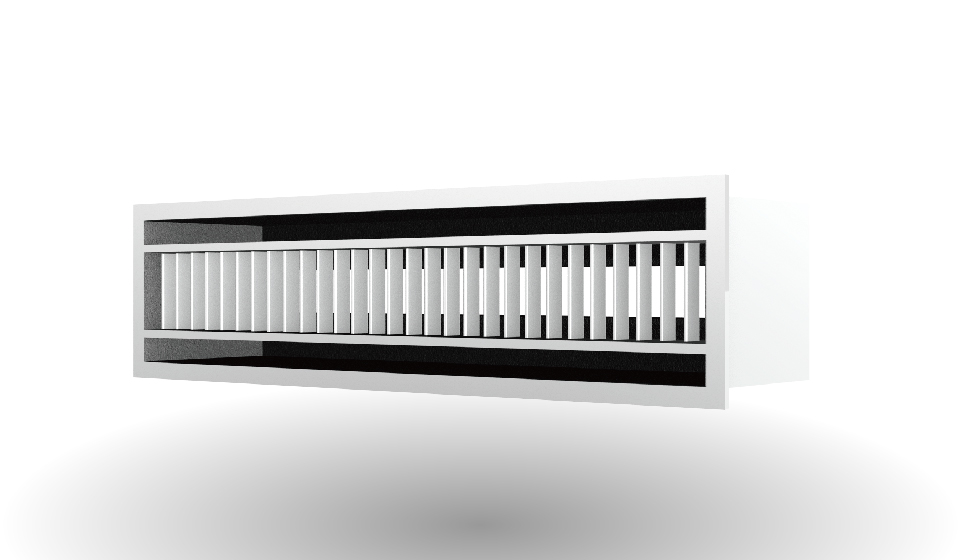

低温送風用吹出口
低温送風時の結露対策として「誘引式吹出口」を接続します。給気と同時に室内空気を誘引し、吹出しユニット内で冷風と混合する設計で、再熱および結露防止効果があります。
-
環境エアビーム
エアハンに接続し、放射空調を実現します。これまでにない快適感を提供しつつ空調機の性能を最大限に活かす設計で、室内空気を誘引することにより低温送風時の結露も防止します。オフィスや病院、ホテル客室など人のいる環境に最適です。
-

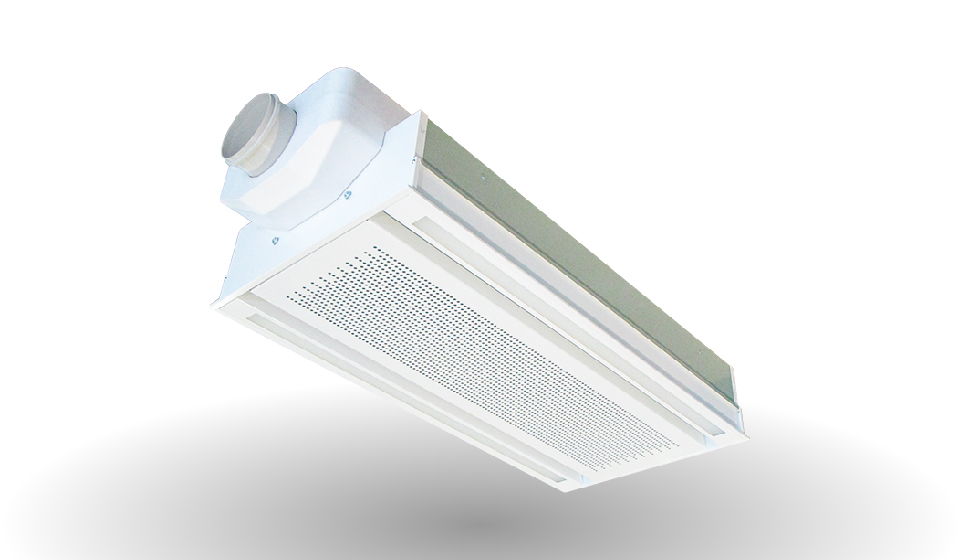

誘引レジスター
室内空気を誘引しユニット内で冷風と混合することで結露を防止します。ホテル客室、小規模店舗、食堂、廊下などに最適です。
-

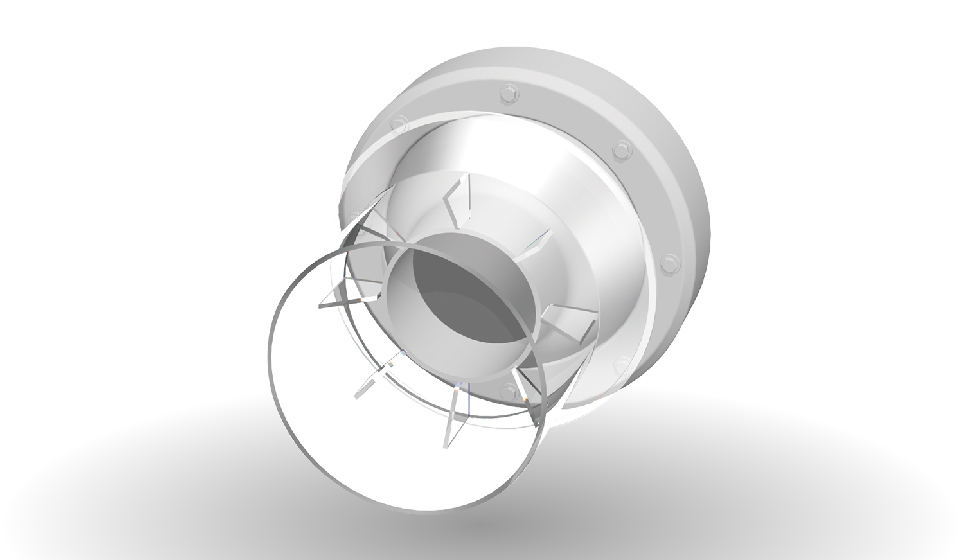

誘引パンカー
室内空気を誘引し結露を防止するとともに、風量を増加させることでより遠くまで冷温風を届けます。工場や倉庫などの大空間に最適です。
機種一覧
-

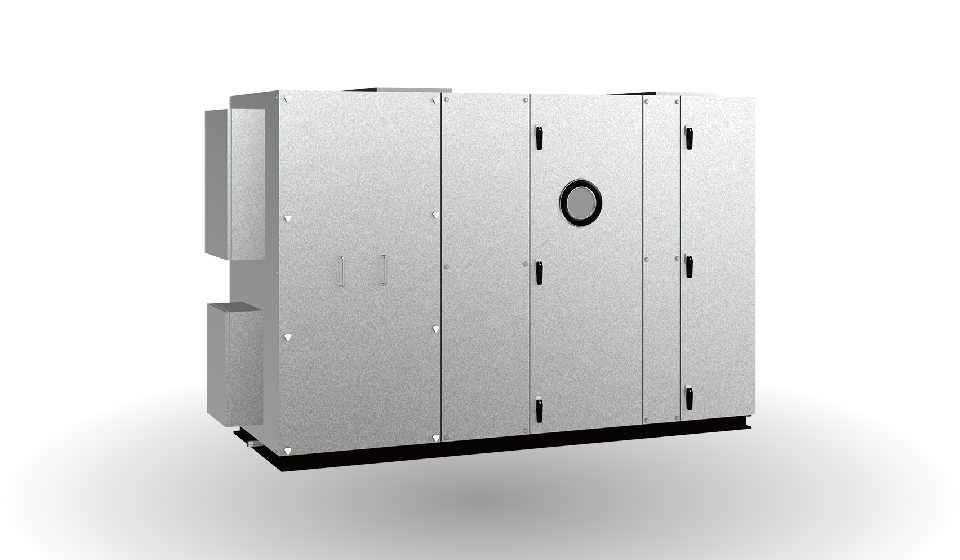

プラグファン組込 コンパクト形
CAV-PZ型：外調機／外気混合空調機
-

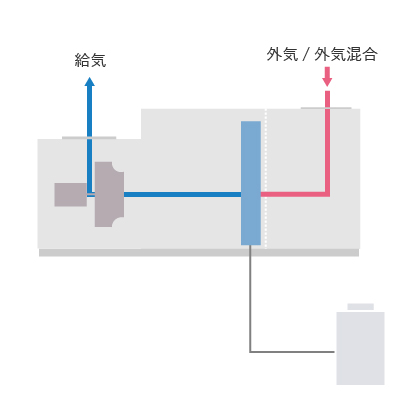

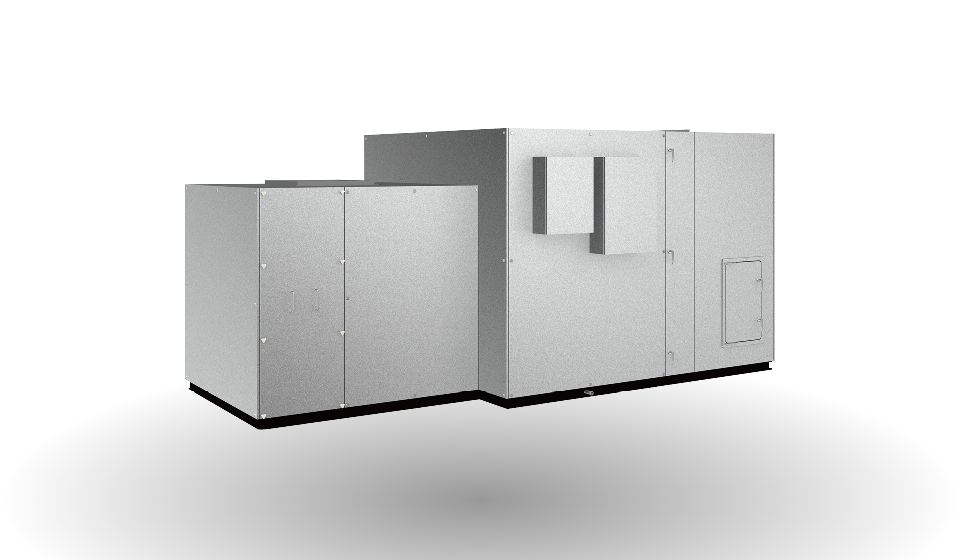

プラグファン組込 水平形
FCH-PZ型：外調機／外気混合空調機
-

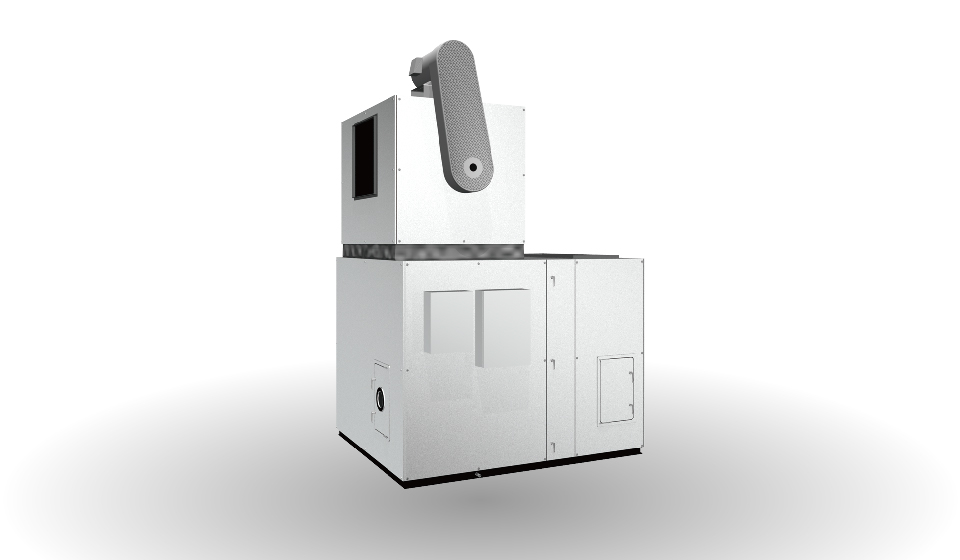

プラグファン組込 屋外形
FCH-PZ-AD型：外調機
-

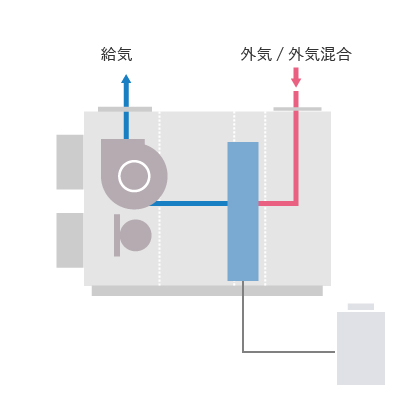

コンパクト形
CAV-Z型：外調機／外気混合空調機
-

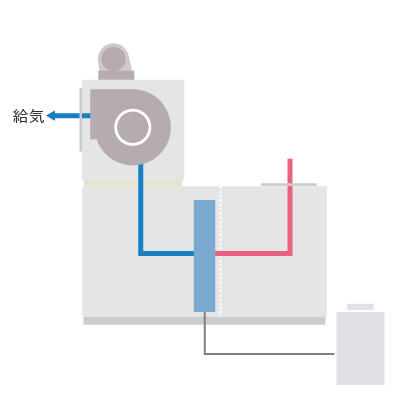

立形
FCV-Z型：外調機／外気混合空調機
-

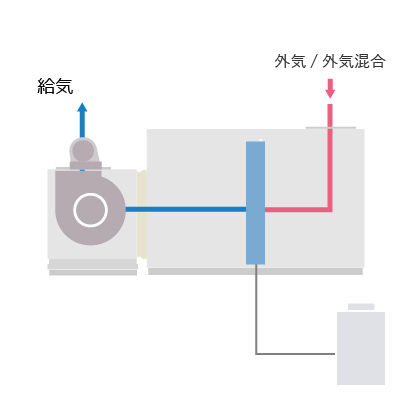

水平形
FCH-Z型：外調機／外気混合空調機
-

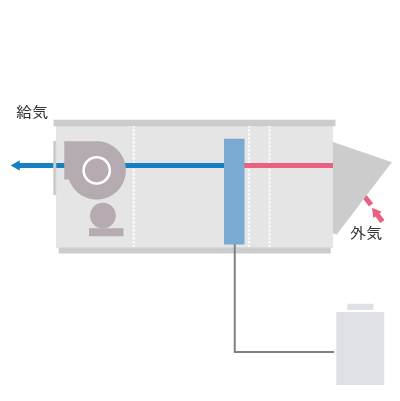

屋外形
FCH-Z-AD型：外調機
-

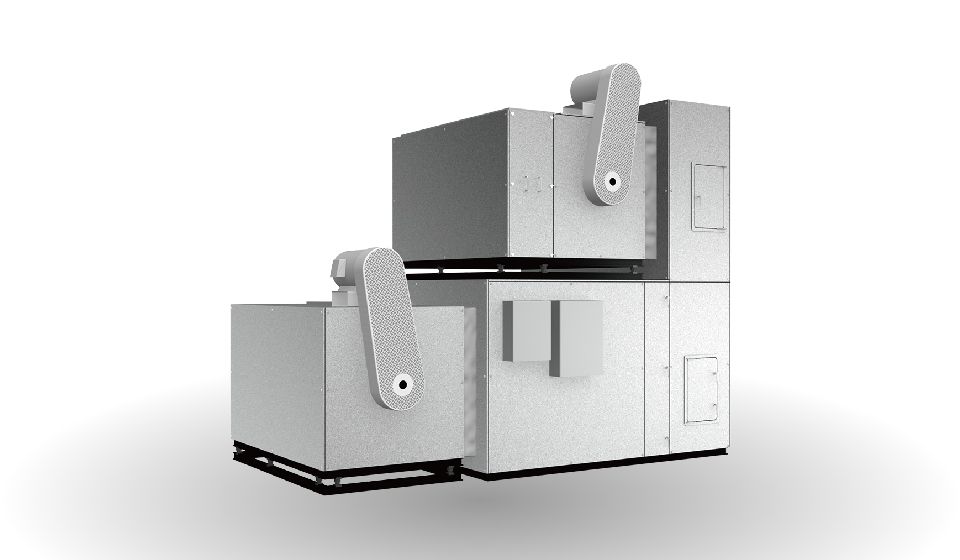

還気ファン／排気ファン組込形
AR2-Z型：外調機／外気混合空調機
-

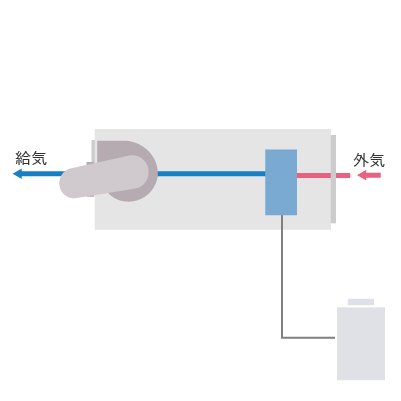

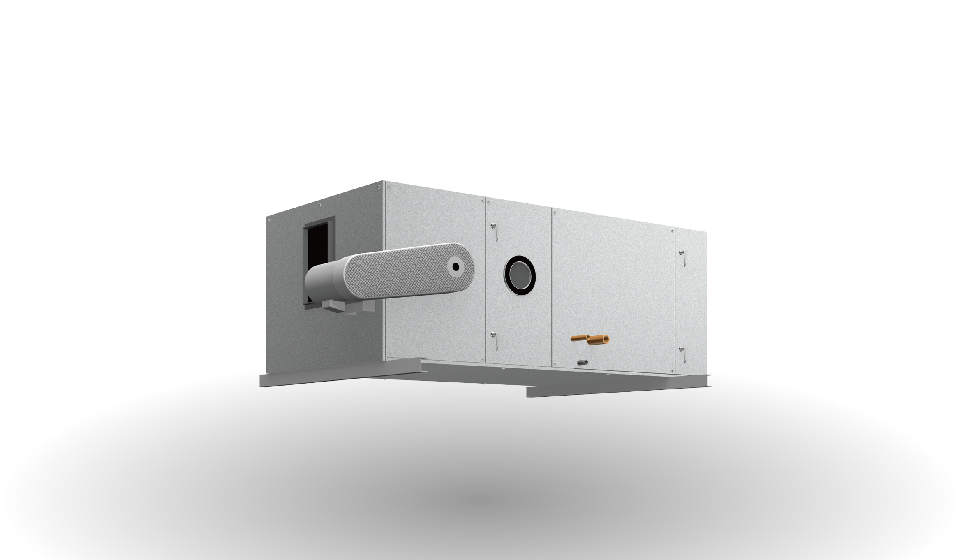

天吊形
FCC-ZMX型：外気混合空調機
-

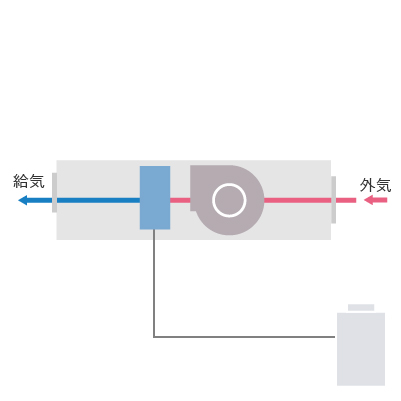

天吊形
BRH-Z型：外気混合空調機
型番別詳細

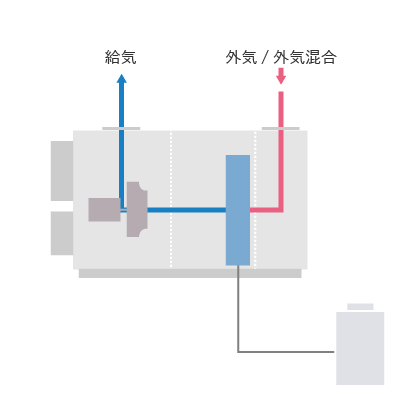

プラグファン組込 コンパクト形 外調機／外気混合空調機 CAV-PZLX／PZMX
風量：2,850～15,160m3/h
| 特長 | |
|---|---|
| 1 | 機械室、廊下などの屋内に設置する薄型コンパクトタイプ |
| 2 | プラグファン、低圧損溝付き楕円管コイル組込みの省エネ仕様 |
| 3 | 定風量／可変風量、給気温度制御／還気温度制御、標準制御盤／拡張制御盤を選択 |
| 4 | コイル列数／室外機型番を選択 |
- PDFダウンロード
- 型番
- 寸法
- コイル、フィルタ、重量
プラグファン組込 水平形 外調機／外気混合空調機 FCH-PZLX／PZMX
風量：3,240～56,380m3/h
| 特長 | |
|---|---|
| 1 | 機械室などの屋内に設置する水平型 |
| 2 | プラグファン、低圧損溝付き楕円管コイル組込みの省エネ仕様 |
| 3 | 定風量／可変風量、給気温度制御／還気温度制御、標準制御盤／拡張制御盤を選択 |
| 4 | コイル列数／室外機型番を選択 |
- PDFダウンロード
- 型番
- 寸法
- コイル、フィルタ、重量

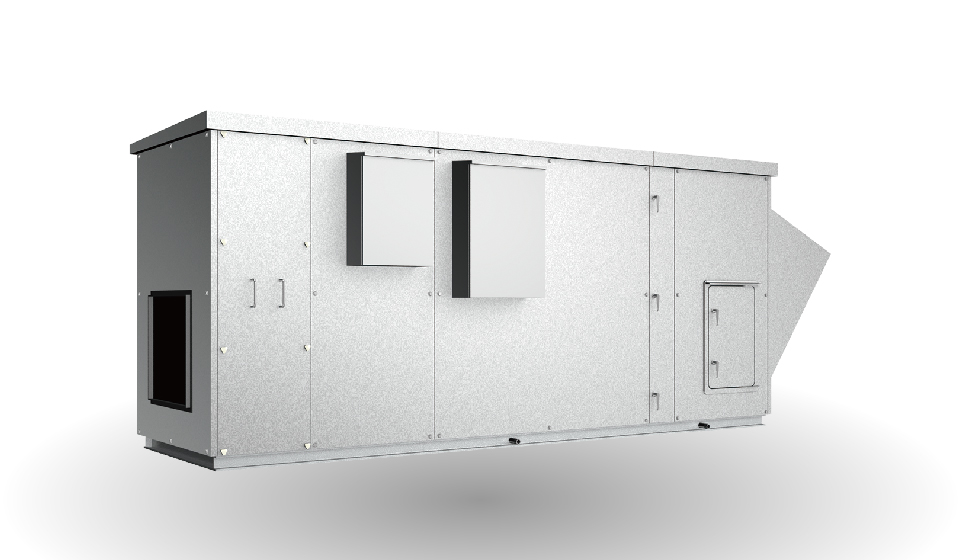

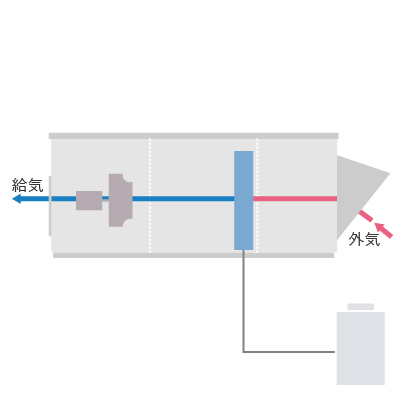

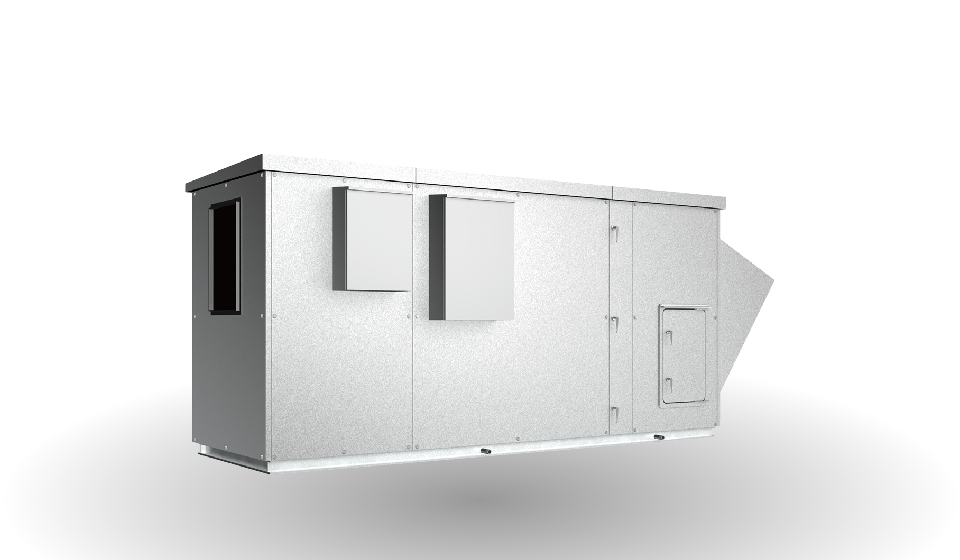

プラグファン組込 屋外形 外調機 FCH-PZLX-AD
風量：1,630～16,480m3/h
| 特長 | |
|---|---|
| 1 | 屋外設置の水平型 |
| 2 | プラグファン、低圧損溝付き楕円管コイル組込みの省エネ仕様 |
| 3 | 定風量／可変風量、標準制御盤／拡張制御盤を選択、給気温度制御 |
| 4 | コイル列数／室外機型番を選択 |
- PDFダウンロード
- 型番
- 寸法
- コイル、フィルタ、重量

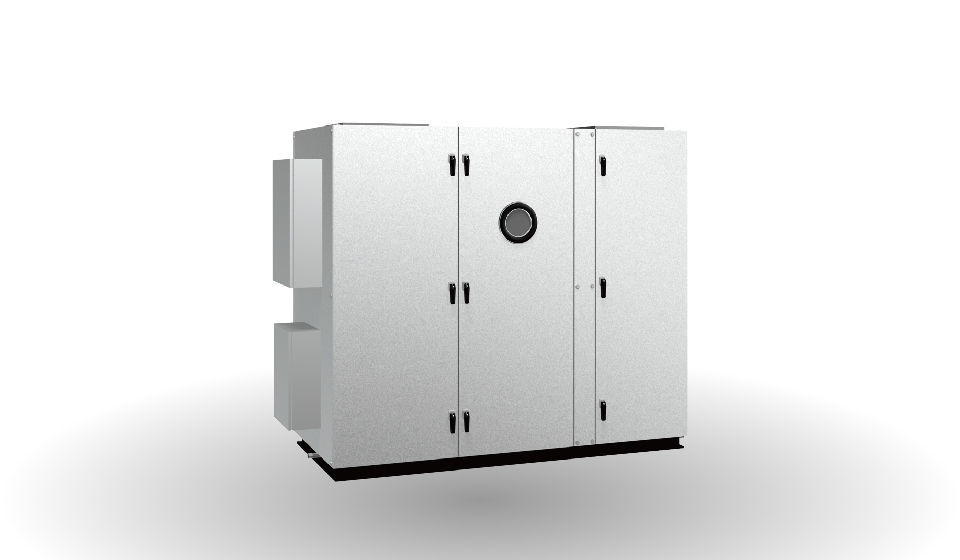

コンパクト形 外調機／外気混合空調機 CAV-ZLX／ZMX
風量：2,850～15,160m3/h
| 特長 | |
|---|---|
| 1 | 機械室、廊下などの屋内に設置する薄型コンパクトタイプ |
| 2 | シロッコファン、低圧損溝付き楕円管コイル組込みの省エネ仕様 |
| 3 | 定風量／可変風量、給気温度制御／還気温度制御、標準制御盤／拡張制御盤を選択 |
| 4 | コイル列数／室外機型番を選択 |
- PDFダウンロード
- 型番
- 寸法
- コイル、フィルタ、重量
立形 外調機／外気混合空調機 FCV-ZLX／ZMX
風量：3,240～56,380m3/h
| 特長 | |
|---|---|
| 1 | 機械室などの屋内に設置する立型 |
| 2 | シロッコファン、低圧損溝付き楕円管コイル組込みの省エネ仕様 |
| 3 | ハイブリッド加湿組込可能 |
| 4 | 定風量／可変風量、給気温度制御／還気温度制御、標準制御盤／拡張制御盤を選択 |
| 5 | コイル列数／室外機型番を選択 |
- PDFダウンロード
- 型番
- 寸法
- コイル、フィルタ、重量
水平形 外調機／外気混合空調機 FCH-ZLX／ZMX
風量：3,240～56,380m3/h
| 特長 | |
|---|---|
| 1 | 機械室などの屋内に設置する水平型 |
| 2 | シロッコファン、低圧損溝付き楕円管コイル組込みの省エネ仕様 |
| 3 | 定風量／可変風量、給気温度制御／還気温度制御、標準制御盤／拡張制御盤を選択 |
| 4 | コイル列数／室外機型番を選択 |
- PDFダウンロード
- 仕様
- 寸法
- コイル、フィルタ、重量
屋外形 外調機 FCH-ZLX-AD
風量：1,630～16,480m3/h
| 特長 | |
|---|---|
| 1 | 屋外設置の水平型 |
| 2 | シロッコファン、低圧損溝付き楕円管コイル組込みの省エネ仕様 |
| 3 | 定風量／可変風量、標準制御盤／拡張制御盤を選択、給気温度制御 |
| 4 | コイル列数／室外機型番を選択 |
- PDFダウンロード
- 仕様
- 寸法
- コイル、フィルタ、重量

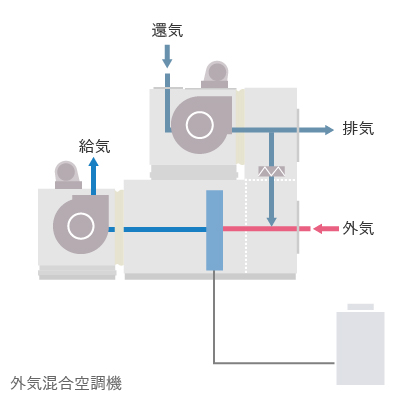

還気ファン／排気ファン組込形 外調機／外気混合空調機 AR2-ZLX／ZMX
風量：1,590～40,820m3/h
| 特長 | |
|---|---|
| 1 | 機械室などの屋内に設置する還気ファン／排気ファン組込型 |
| 2 | シロッコファン、低圧損溝付き楕円管コイル組込みの省エネ仕様 |
| 3 | 定風量／可変風量、標準制御盤／拡張制御盤を選択、給気温度制御（ZLX）／給気温度制御または還気温度制御（ZMX）を選択 |
| 4 | コイル列数／室外機型番を選択 |
- PDFダウンロード
- 仕様
- 寸法
- コイル、フィルタ、重量

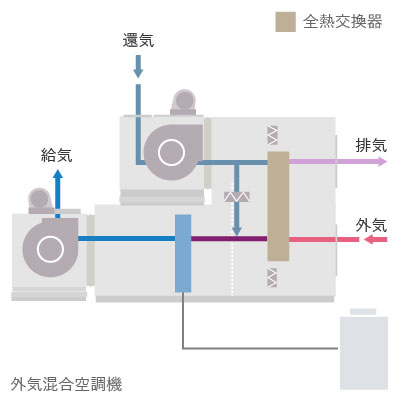

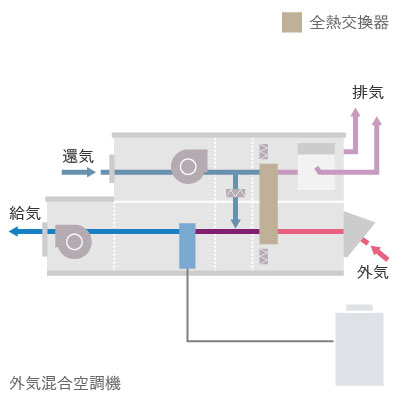

全熱交換器組込形 外調機／外気混合空調機 AC2-ZLX／ZMX
風量：3,370～22,030m3/h
| 特長 | |
|---|---|
| 1 | 機械室などの屋内に設置する還気ファン、回転式全熱交換器組込型 |
| 2 | シロッコファン、低圧損溝付き楕円管コイル組込みの省エネ仕様 |
| 3 | 定風量／可変風量、標準制御盤／拡張制御盤を選択、給気温度制御（ZLX）／給気温度制御または還気温度制御（ZMX）を選択 |
| 4 | コイル列数／室外機型番を選択 |
- PDFダウンロード
- 仕様
- 寸法
- コイル、フィルタ、重量

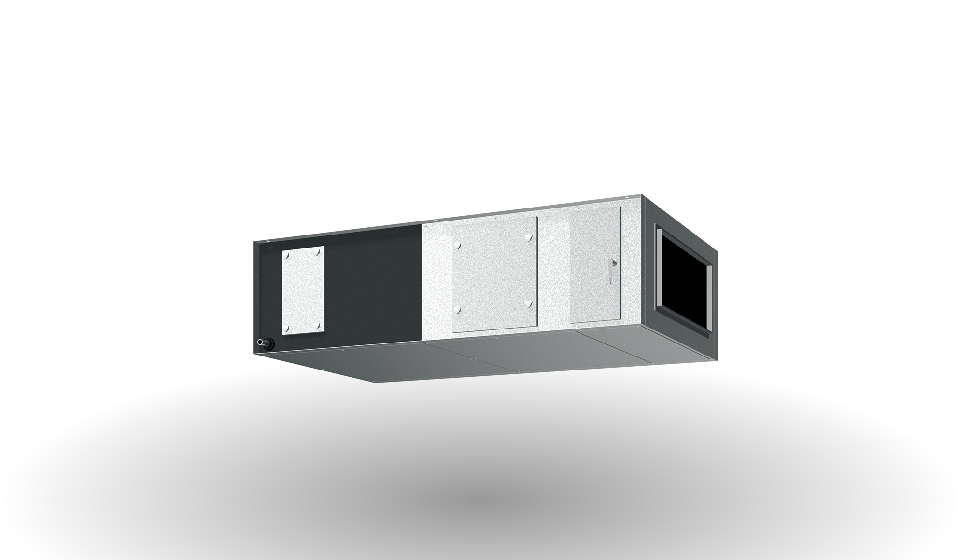

天吊形 外気混合空調機 FCC-ZMX
2,530～8,230m3/h
| 特長 | |
|---|---|
| 1 | 天井内に設置する天吊コンパクト型 |
| 2 | シロッコファン、低圧損溝付き楕円管コイル組込みの省エネ仕様 |
| 3 | 定風量／可変風量、標準制御盤／拡張制御盤を選択、還気温度制御 |
| 4 | コイル列数／室外機型番を選択 |
- PDFダウンロード
- 仕様
- 寸法
- コイル、フィルタ、重量

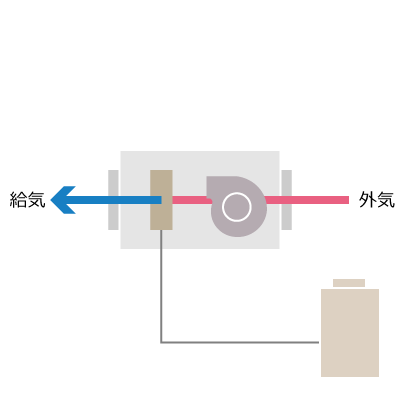

天吊形 外気混合空調機 BRH-ZMX
風量：1,530～5,760m3/h
| 特長 | |
|---|---|
| 1 | 天井内に設置する天吊コンパクト型 |
| 2 | シロッコファン、低圧損溝付き楕円管コイル組込みの省エネ仕様 |
| 3 | 定風量／可変風量、標準制御盤／拡張制御盤を選択、還気温度制御 |
| 4 | コイル列数／室外機型番を選択 |
- PDFダウンロード
- 仕様
- 寸法
- コイル、フィルタ、重量
空調制御_外調機（給気温度制御）
| 特長 | |
|---|---|
| 1 | 外調機 |
| 2 | 給気温度制御 定風量／可変風量共通 |
| 3 | 標準形（CAV・FCH・FCV）、排気ファン組込形（AR2-ZLX）、全熱交換器組込形（AC2-ZLX）の3タイプ |
- PDFダウンロード
- 標準AHU（CAV、FCH、FCV）
- 排気ファン組込（AR2）
- 全熱交換機組込（AC2）
- 制御
空調制御_外気混合空調機（給気温度制御）定風量／可変風量共通
| 特長 | |
|---|---|
| 1 | 外気混合空調機 |
| 2 | 給気温度制御 |
| 3 | 標準形（CAV・FCH・FCV）、還気ファン組込形（AR2-ZMX）、全熱交換器組込形（AC2-ZMX）の3タイプ |
- PDFダウンロード
- 標準AHU（CAV、FCH、FCV）
- 排気ファン組込（AR2）
- 全熱交換機組込（AC2）
- 制御
空調制御_外気混合空調機（室内（還気）温度制御） 定風量／可変風量共通
| 特長 | |
|---|---|
| 1 | 外気混合空調機 |
| 2 | 室内(還気）温度制御 |
| 3 | 標準形（CAV・FCH・FCV・FCC・BRH）、還気ファン組込形（AR2-ZMX）、全熱交換器組込形（AC2-ZMX）の3タイプ |
- PDFダウンロード
- 標準AHU（CAV、FCH、FCV・FCC・BRH）
- 排気ファン組込（AR2）
- 全熱交換機組込（AC2）
- 制御

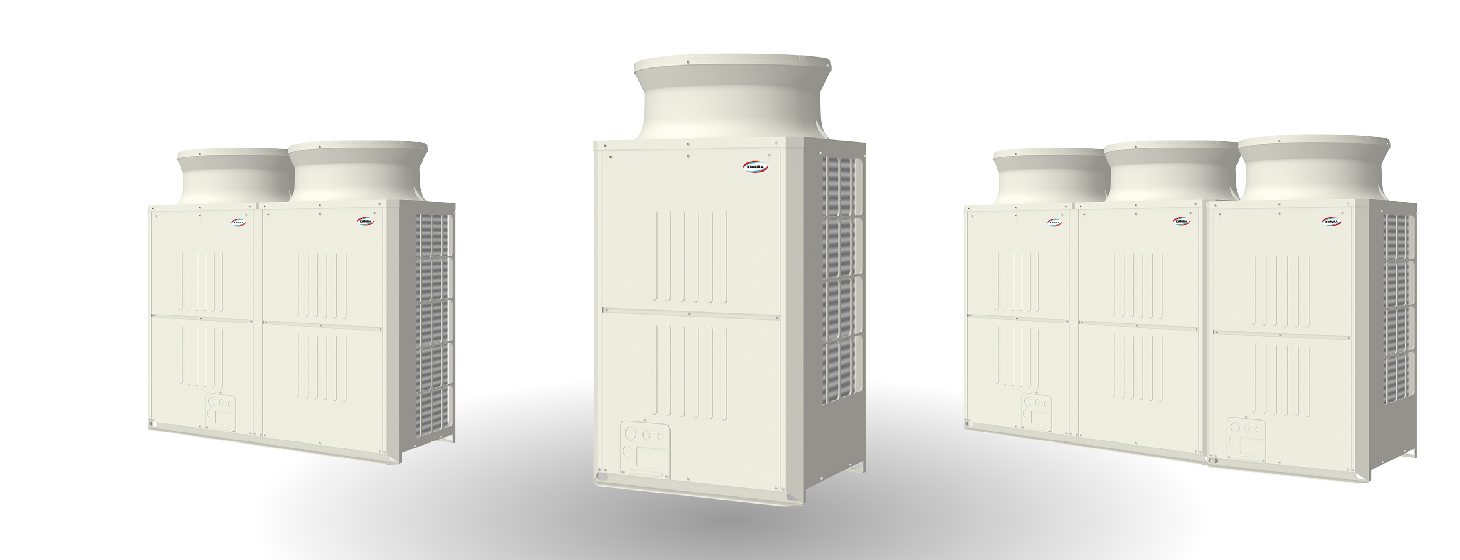

直膨式 空冷室外機 高性能仕様 KM-DX型
出力：8HP～50HP
| 特長 | |
|---|---|
| 1 | 冷媒R410Aを使用、高COPで13℃除湿に対応 |
| 2 | 軽量・省スペース設計 |
| 3 | 防雪フードの取り付けが可能(オプション） |
| 4 | 交互デフロスト運転制御も可能（オプション） |
| 5 | 寒冷地仕様（KMZ型）もラインアップ |
