空冷直膨式 個別分散空調システム
空冷エクセル

風を感じない心地よさ、目指したのはワンランク上の個別空調

MENU

個別分散空調システム「空冷エクセル」は、外気混合空調機で全空調をおこなう潜顕熱一括空調システムです。
2ウェイ回路コイル×2台の室外機による交互運転、CO2比例制御、外気冷房、加湿暖房などで低負荷時の無駄を徹底的に削減します。

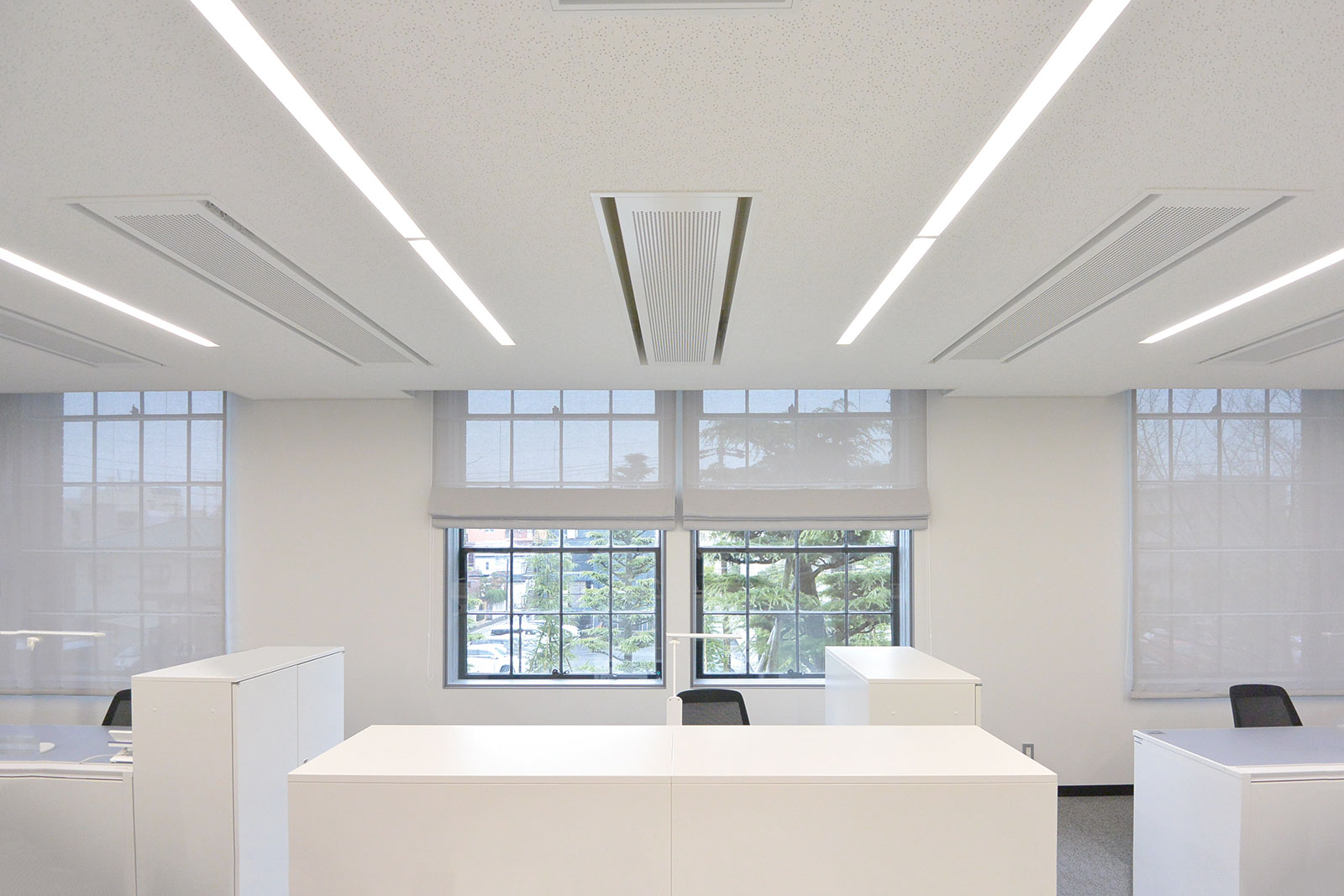

吹出し口には環境エアビームを接続し、放射と整流による最上級の室内環境をつくります。

用途

13℃低温送風

放射整流

ハイブリッド加湿

高機能空調制御

※空調設備一次エネルギー消費量

580 MJ/㎡・年

※平成28年度国土交通省告示第265号 全空調消費電力東京条件1173MJ/㎡、3374h・年比 目標値

FEATURES

空冷エクセルの特長

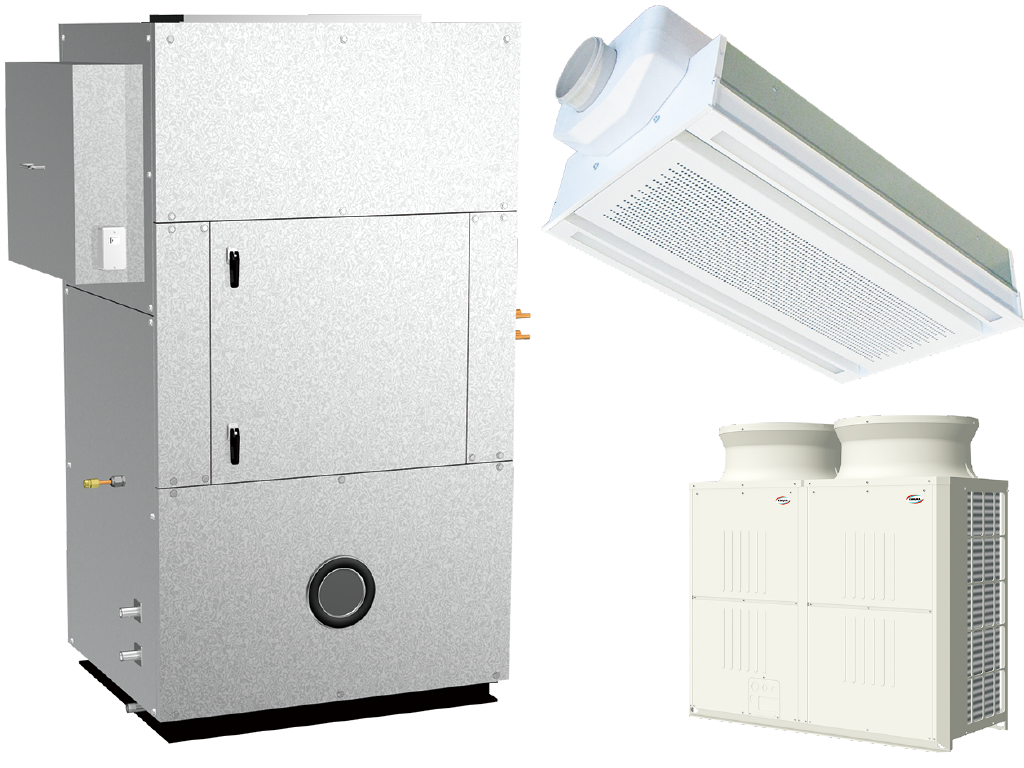

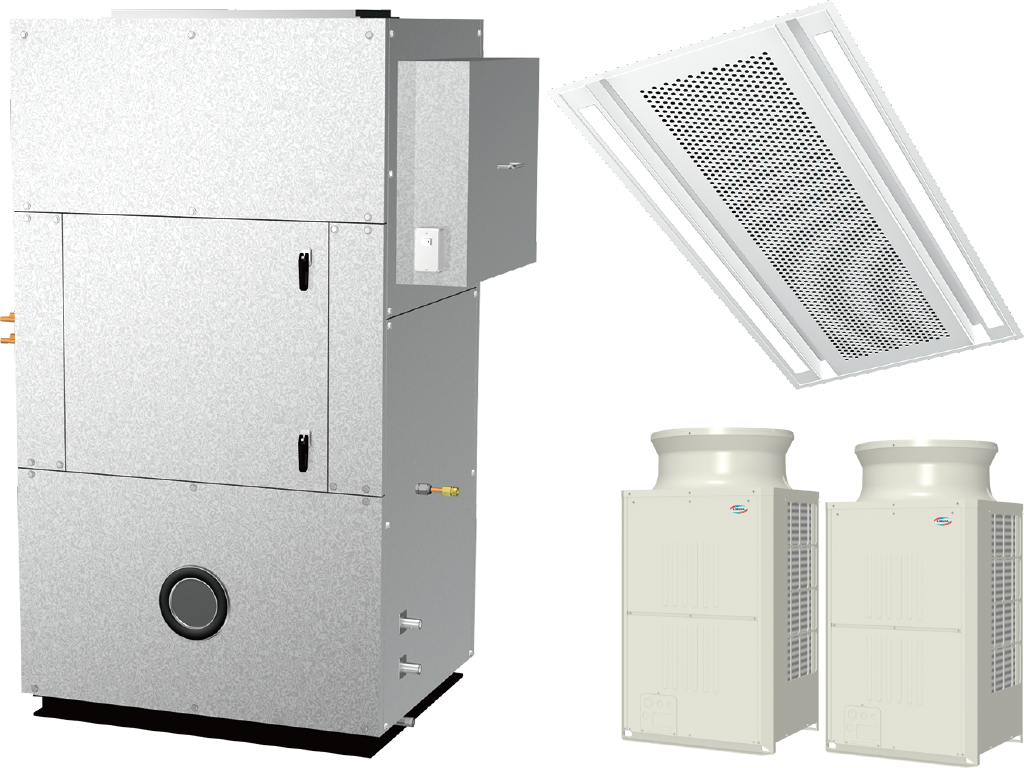

システムの軸となる高性能空調機器

  • 高性能外気混合空調機SHV型

    単一ダクト方式で外気処理と空調機能を持ち合わせた高性能エアハンです。2ウェイ回路直膨コイルを搭載し、低負荷に対応します。ハイブリッド加湿の搭載が可能です。

  • 空冷直膨式室外機KM-A型

    室外機は13℃低温送風に対応します。2ウェイ回路コイルの各系統に1台接続し、2台1組の交互運転が可能です。

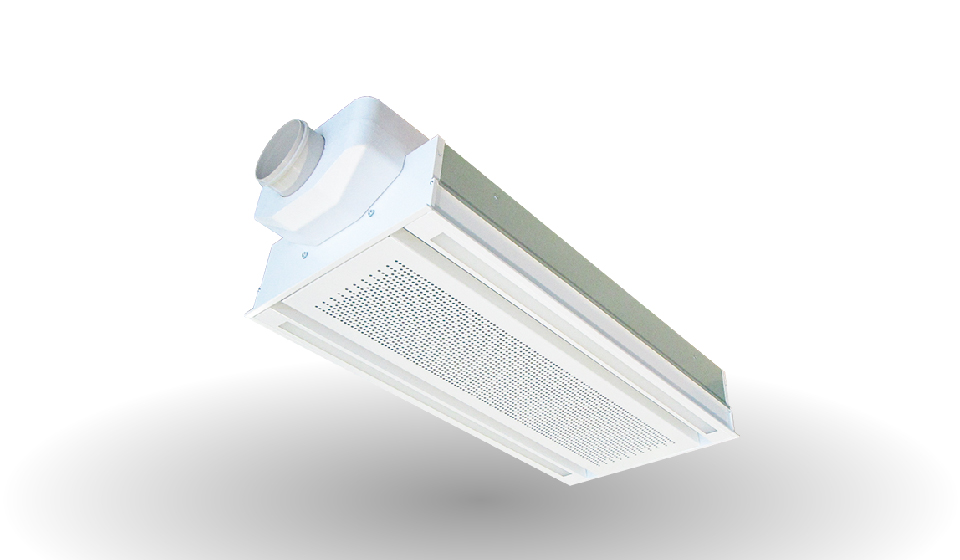

  • 環境エアビーム

    「吹出し口」というシンプルなパーツで放射空調を可能にし、独自の誘引再熱構造により結露を防ぎます。気流を併用するため空調機側での除湿・加湿にも対応できます。

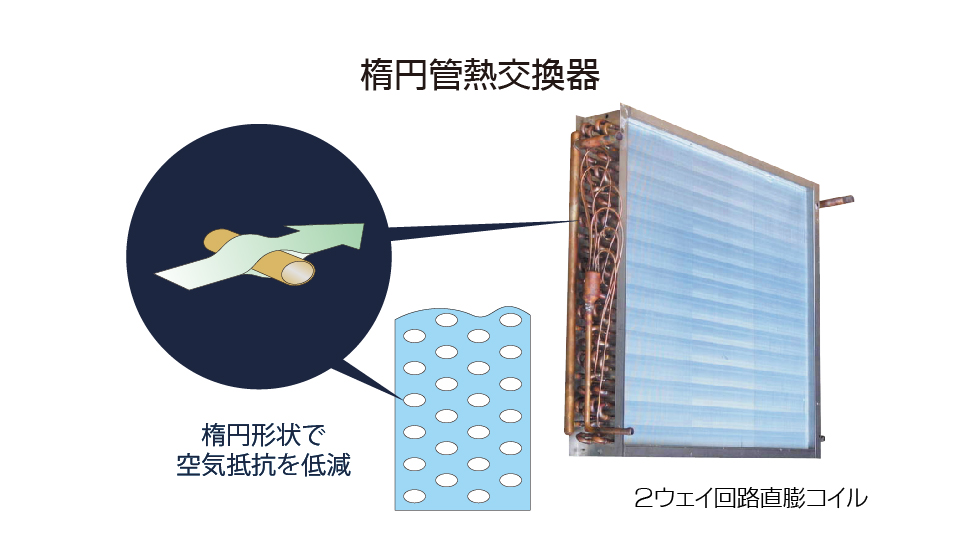

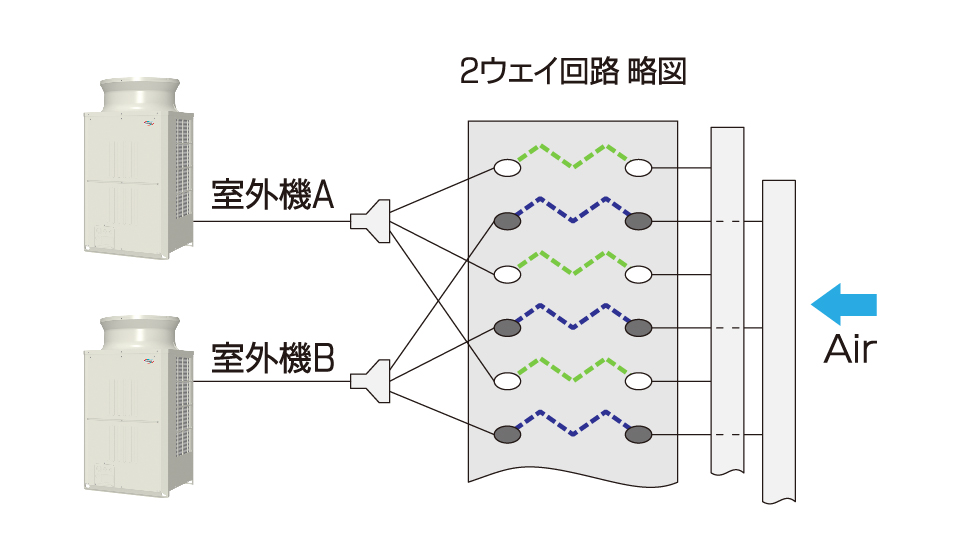

2ウェイ回路直膨コイル

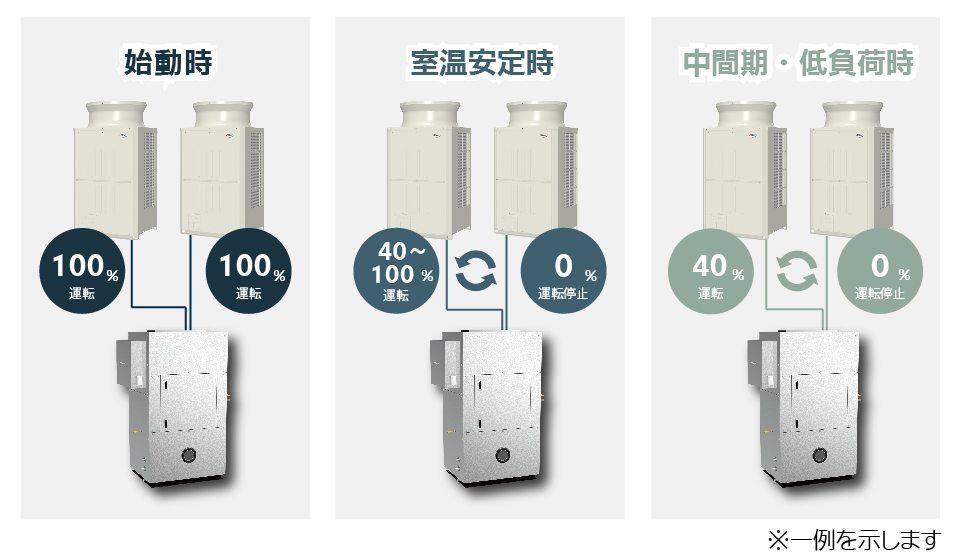

2ウェイ回路直膨コイルは要求負荷に対して優れた制御性を発揮します。低圧損の楕円管熱交換器を2回路に分割形成し、各系統に室外機を接続。始動時は100%運転、室温安定時は室外機を容量制御、中間期など低負荷時は片側室外機の運転を停止します。高い省エネ効果が得られると同時に、交互デフロストによる室温維持、交互運転による室外機の長寿命化が可能です。

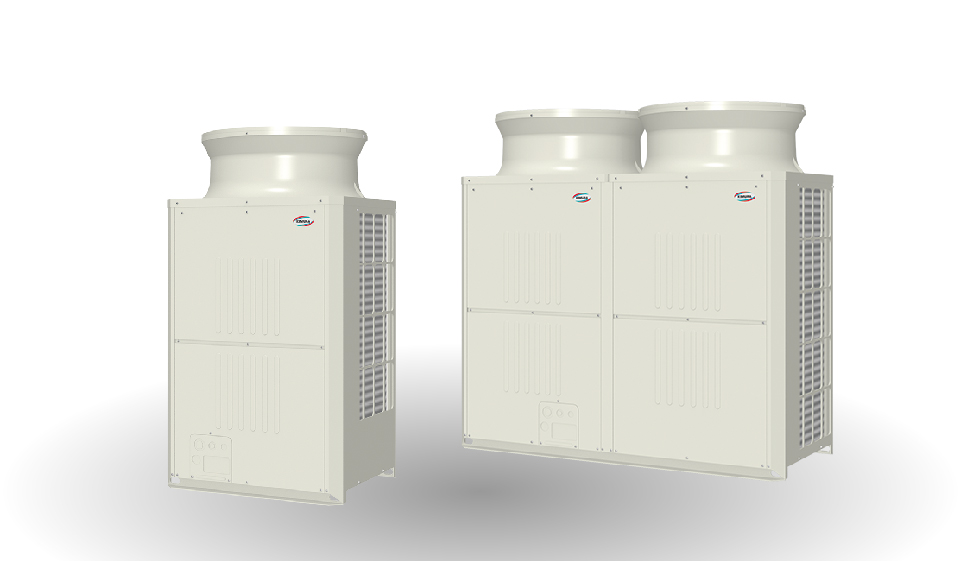

空冷直膨式設備用室外機

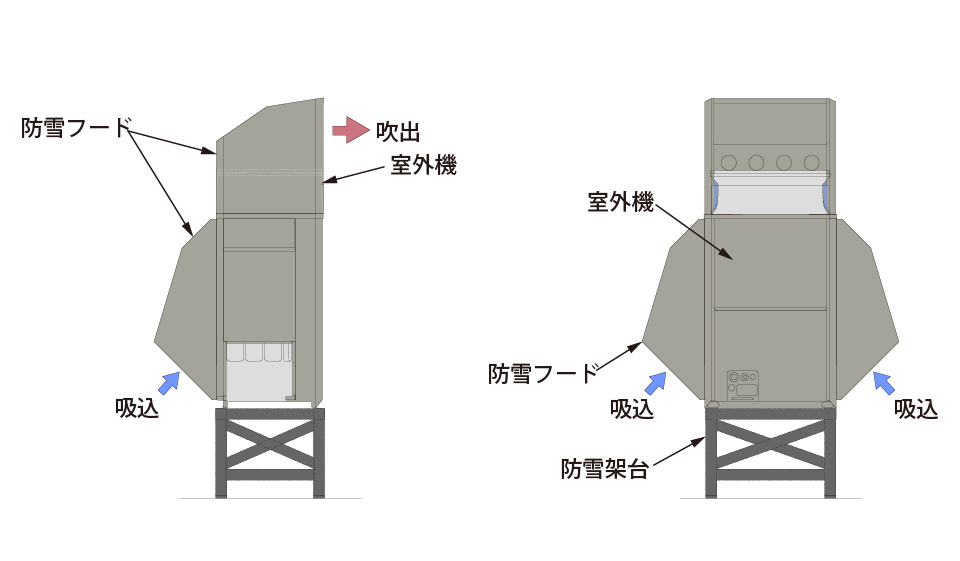

冷媒R410Aを使用した空冷直膨式室外機です。高性能化により13℃低温送風が可能で、省風量による送風動力の削減と、十分な除湿が可能です。また、軽量・コンパクト設計のため搬入が効率化でき、設計の自由度を高めます。オプションで防雪フードの装着が可能で、積雪地域での能力低下や異常運転を防止します。

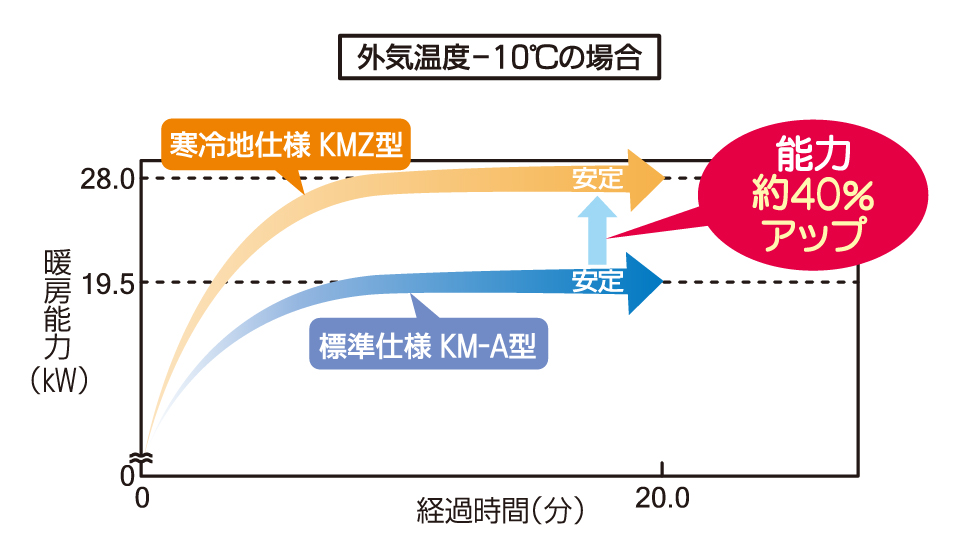

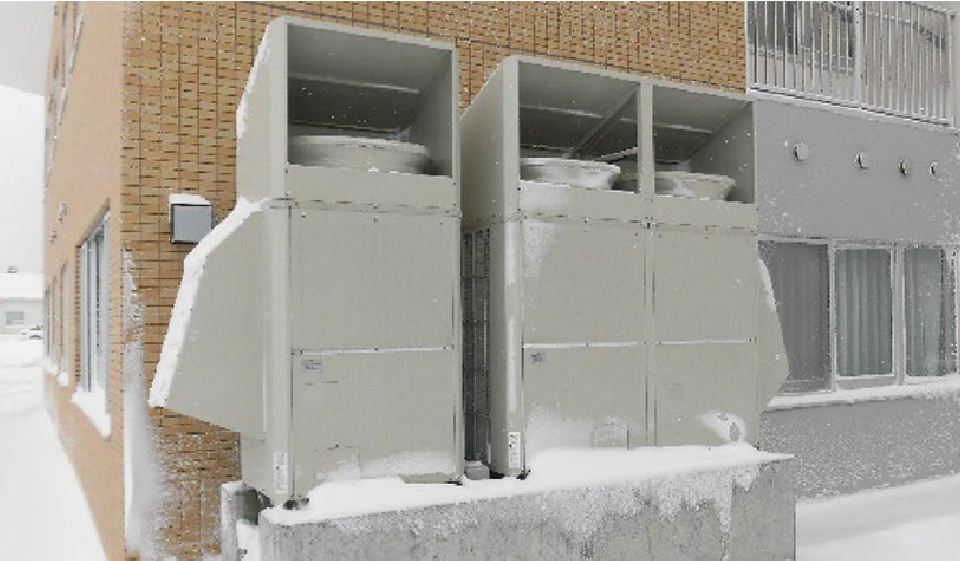

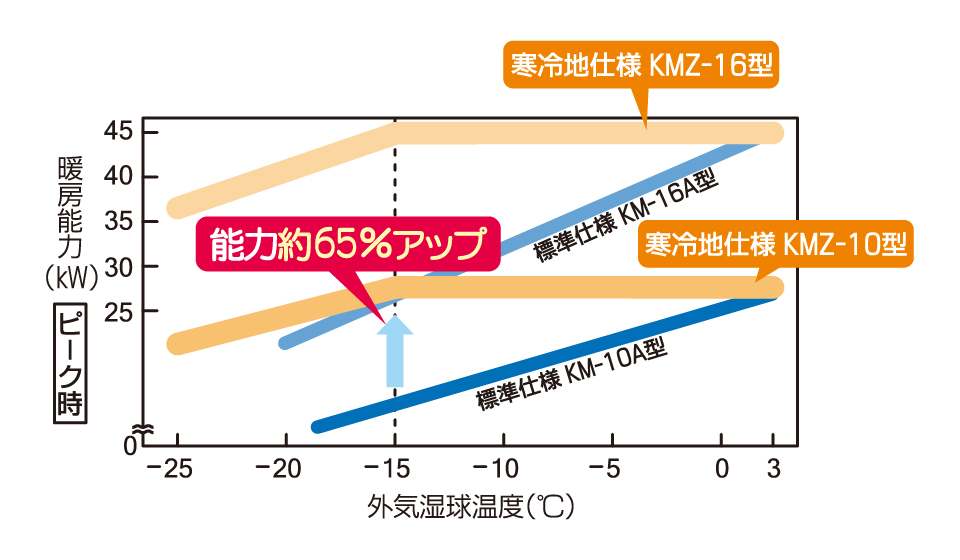

寒冷地仕様室外機

  • 暖房能力

    フラッシュインジェクション回路を搭載し、外気温度-15℃でも定格と同等の能力をキープします。運転範囲は外気温度-25℃まで対応しています。

  • スピード暖房

    暖房能力をアップし、立ち上がり時間を短縮します。

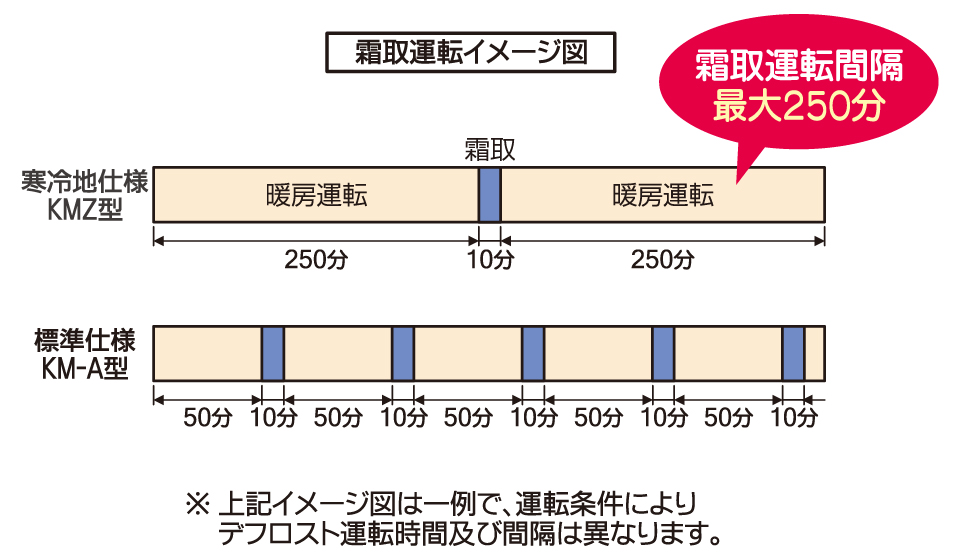

  • 除霜間隔を延長

    着霜状態の検出精度を高め、除霜運転に入る頻度を低減。除霜を最大約250分まで延長します。

外気負荷の低減

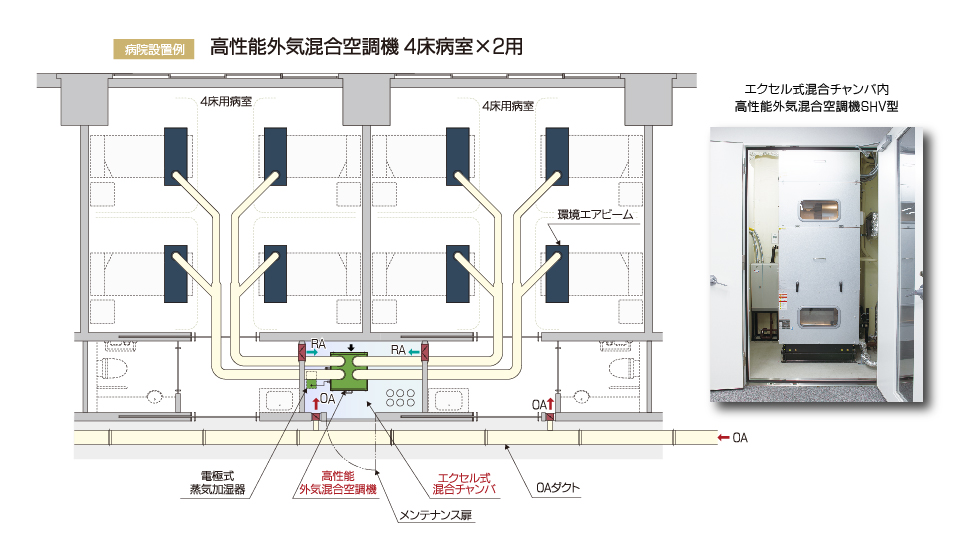

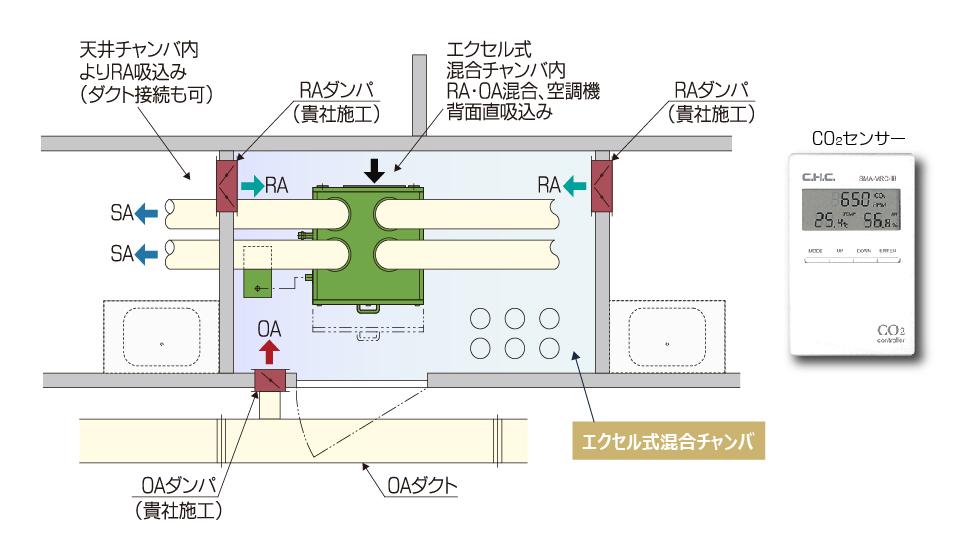

  • エクセル式混合チャンバー

    高性能外気混合空調機をエクセル式混合チャンバー内に配置し、天井チャンバー方式で上部より外気と還気を比例導入します。天井内通風により天井面逆放射防止の効果があります。 エクセル式混合チャンバーは断熱パネルを用いて気密性を保持し、外還気混合による予冷、余熱効果で負荷を低減します。通路側よりメンテナンスが可能です。

  • CO2制御、外還気等換制御

    CO2濃度や温湿度により外還気を等換制御し、空調を最適化します。

湿度制御

  • 加湿

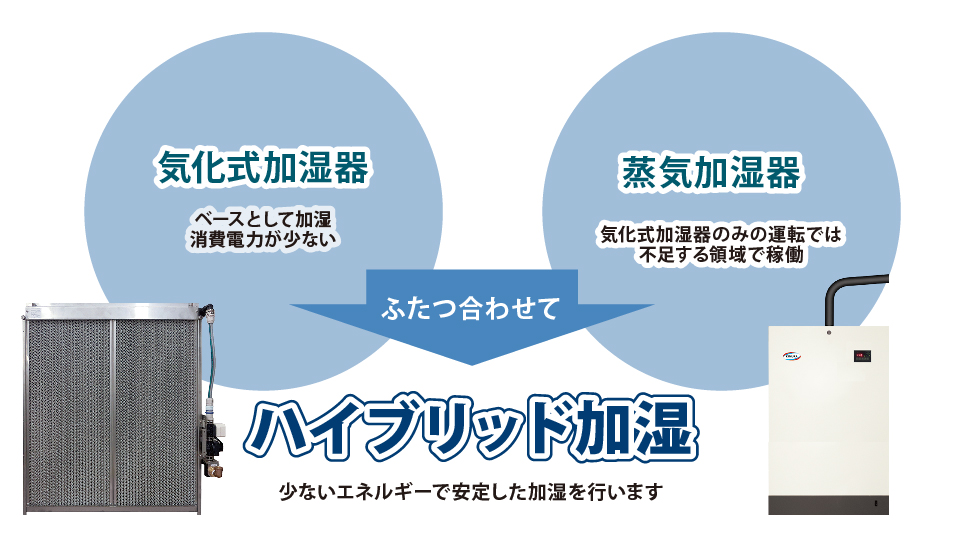

    気化式/ハイブリッド式/蒸気式を選択。ハイブリッド加湿は気化式の不足分を蒸気加湿で補います。

  • 除湿

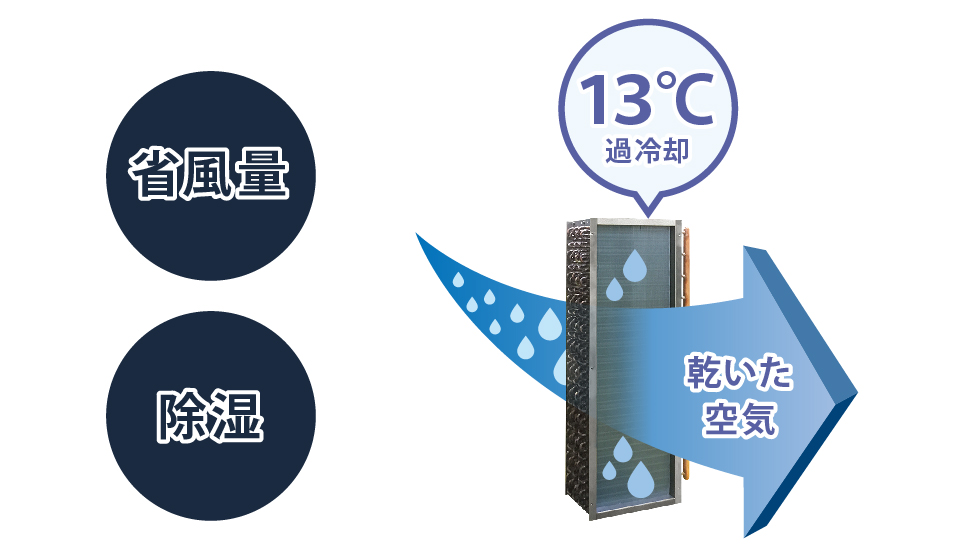

    13℃過冷却除湿で快適なドライエアを供給します。

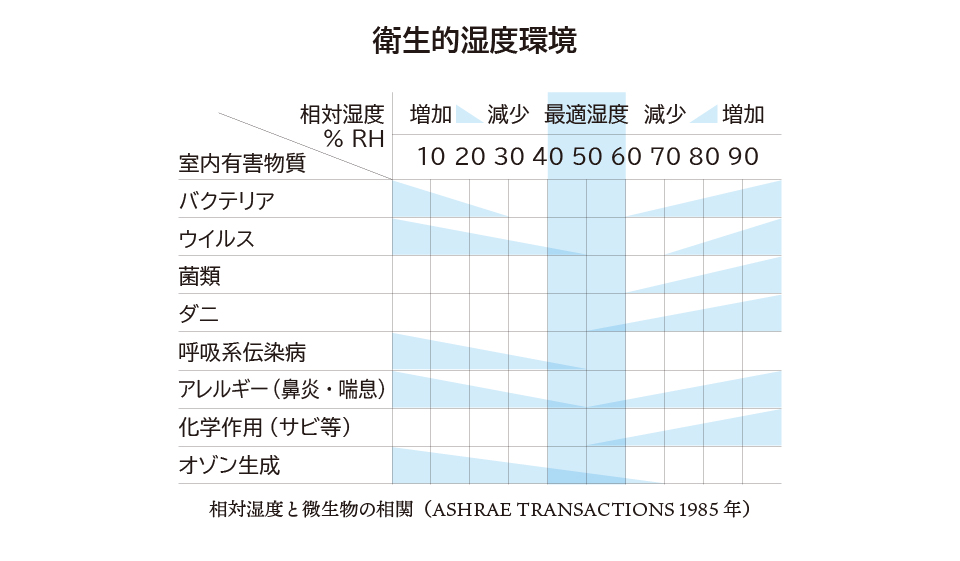

  • 調湿効果

    建築物衛生法、東京都保健局基準に適合し、インフルエンザ対策にも効果的です。中間期の加湿暖房や外気冷房時の低温加湿で省エネ性と快適性を両立します。

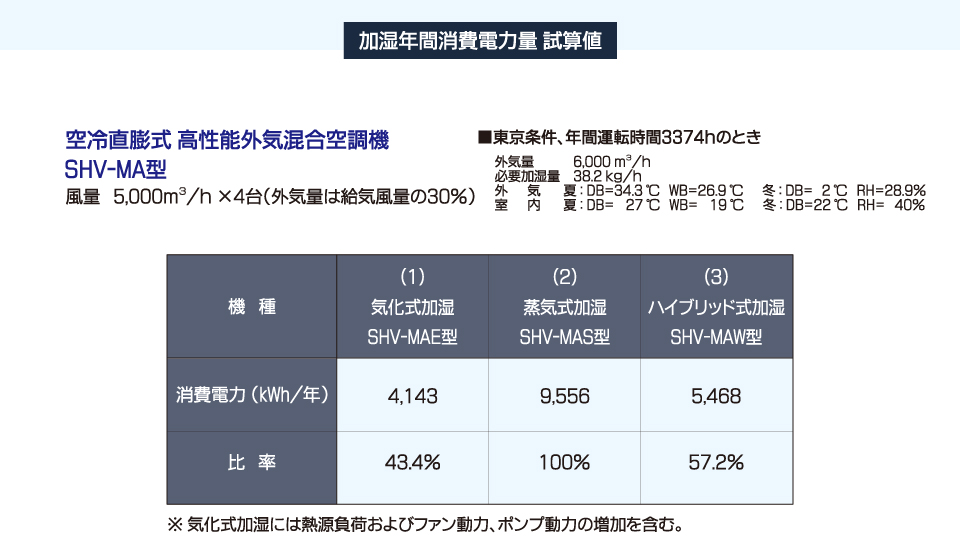

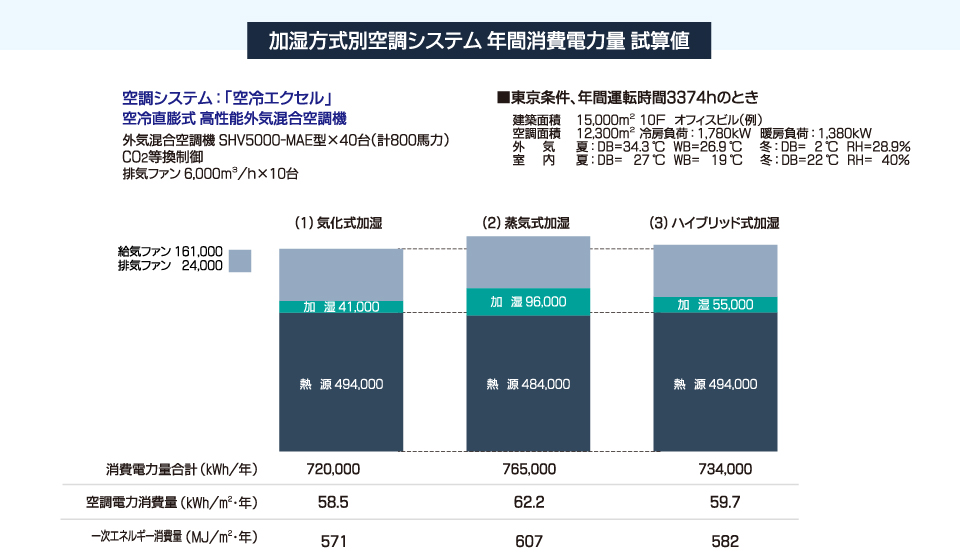

加湿方式別 年間消費電力量

加湿方式別の消費電力量は気化式が最も小さくなりますが、システム全体では気化式とハイブリッド式がほぼ同等です。
ハイブリッド加湿は制御性に優れ、冬期外気冷房時の低温加湿も可能です。また中間期の加湿暖房で熱源負荷を軽減します。

高機能空調制御

外気混合空調機に空調制御盤を標準装着。コストを抑えながら効果的な省エネ制御を実現します。
制御:温湿度、CO2、外還気等換、交互デフロスト運転、外気冷房、外気冷房時の低温加湿、中間期の蒸気加湿暖房、BACnet

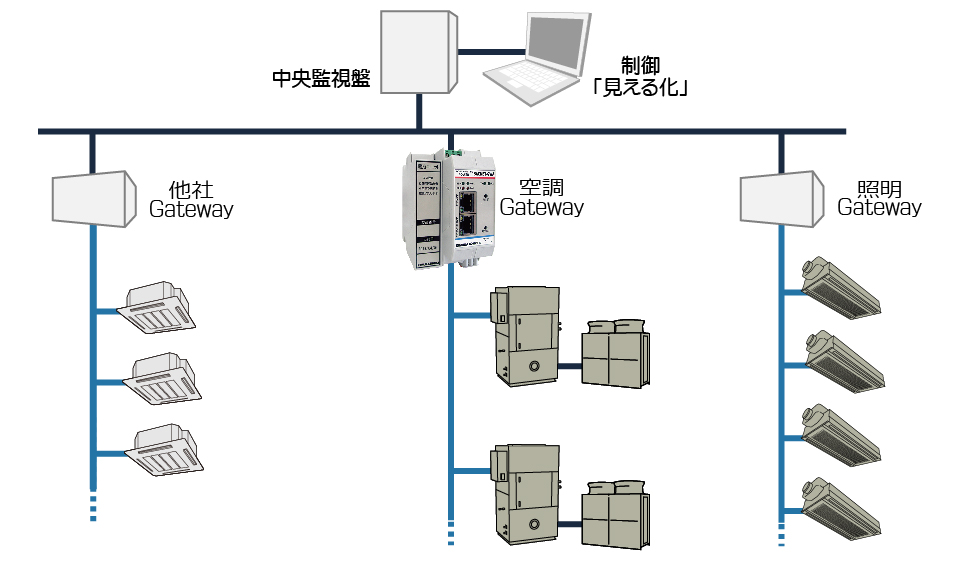

  • BACnet(オプション)

    専用GatewayよりBACnetに接続し、中央監視システムと連携した空調運転や設定変更、点検など多彩なオブジェクトに対応できます。

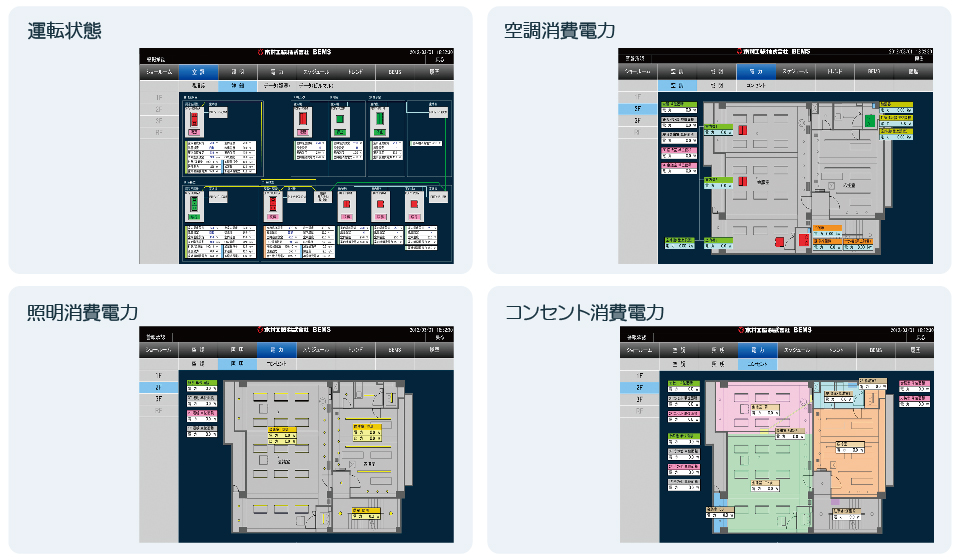

  • BEMS「見える化」

    BEMS「見える化」監視盤で空調制御に関わる多彩な分析表示と、照明、コンセントなどトータルな省エネ管理が可能になり、携帯端末やPCからリアルタイムに遠隔操作できる制御システムです。

放射整流空調

人にもモノにも優しいエアビーム

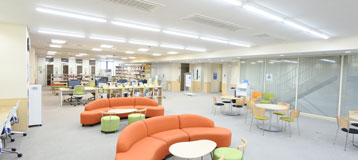

凛とした清涼感、包まれるような暖かさ。風を感じない空調はオフィス・病院・学校・ホテルなど人へのやさしさが求められる環境に最適です。
また薬品工場、実験室、製菓保管室、金箔工房など、気流の影響に配慮が必要な現場にも多数採用されています。

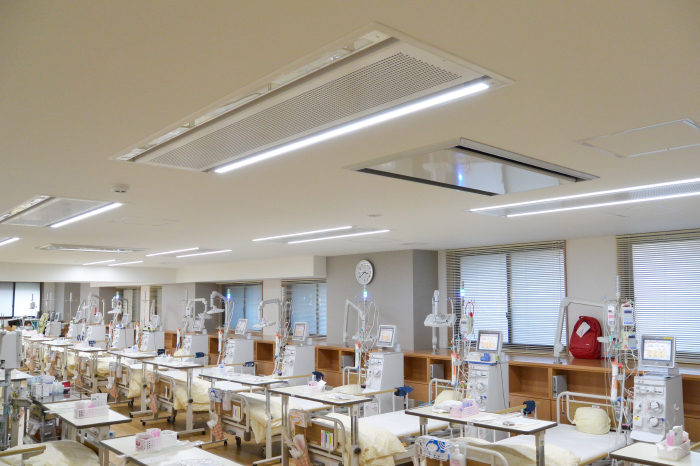

病院透析室

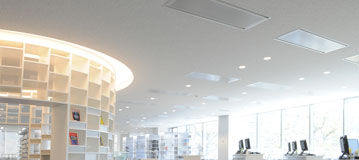

大学

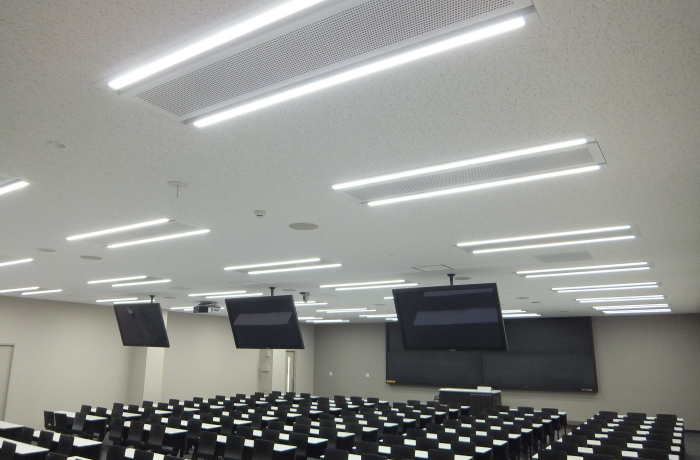

教室

  • 01
    除湿時の結露対策

    13℃低温送風は省エネ効果が高く十分な除湿が可能ですが、結露対策が必要となります。エアビームは給気圧で室内空気を誘引するため再熱効果が得られ、再熱器を用いず結露を回避することができます。

  • 02
    加湿時の結露対策

    冬期のウィルス感染予防には加湿が効果的ですが、窓ガラスの結露につながることがあります。放射熱は温度の高い方から低い方へ移動し、窓ガラス内面の熱伝達率を抑制します。(※)十分な結露防止性能を保証するものではありませんので複層ガラス等のご使用を推奨します。

  • 03
    外気導入や湿度コントロール

    放射空調は対流空調で問題となりやすい不快な気流を解消し、室内の水平方向および垂直方向の温度差を緩和します。 エアビームは熱放射と微少気流を併用する新方式で、放射空調の快適感と外調機や空調機がもつ換気機能や調湿機能を両立することができます。

  • 04
    高い汎用性

    特別な専用設備を必要とせず、一般に普及している対流空調システムの「吹き出し口」として接続するだけで放射空調を確立します。

  • 05
    異分野と一体化

    照明、音響スピーカー、イオン・オゾン発生器の組込が可能です。

  • 06
    モノへのやさしさ

    精密測定機器への気流対策、食品の乾燥対策など、ものづくりの現場でも品質向上に貢献しています。

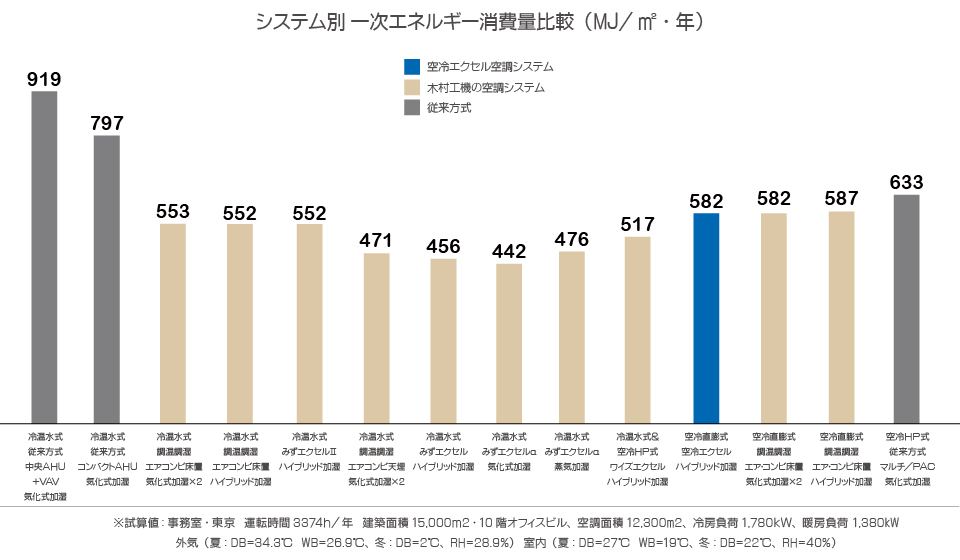

システムでの省エネ

「空冷直膨式高性能外気混合空調機」を軸とし、

空調制御、ハイブリッド加湿、放射整流ユニットによる最適化で、システム全体での省エネ性と快適性の向上を実現します。

MODEL NUMBER

型番別詳細

潜顕一括処理方式 高性能外気混合空調機 積層形 SHV-MAE/MAS/MAW

潜顕一括処理方式 高性能外気混合空調機 積層形 SHV-MAE/MAS/MAW

風量:2,200~8,400m3/h

特長
1 外気処理と室内負荷処理を持ち合わせた外気混合空調機
2 設置面積が少なく、蒸気加湿が安定する縦長床置形(積層形)
3 加湿は気化式(MAE型)、ハイブリッド式(MAW型)、電極式加湿器(MAS型)の3タイプ
4 コイルは2Way回路で低負荷時の給気温度を制御
5 エアビームと連結、13℃低温送風によるコンパクト化
6 CO2制御、外還気等換制御、外気冷房、交互デフロストなど各種省エネ制御を標準化
PDFダウンロード

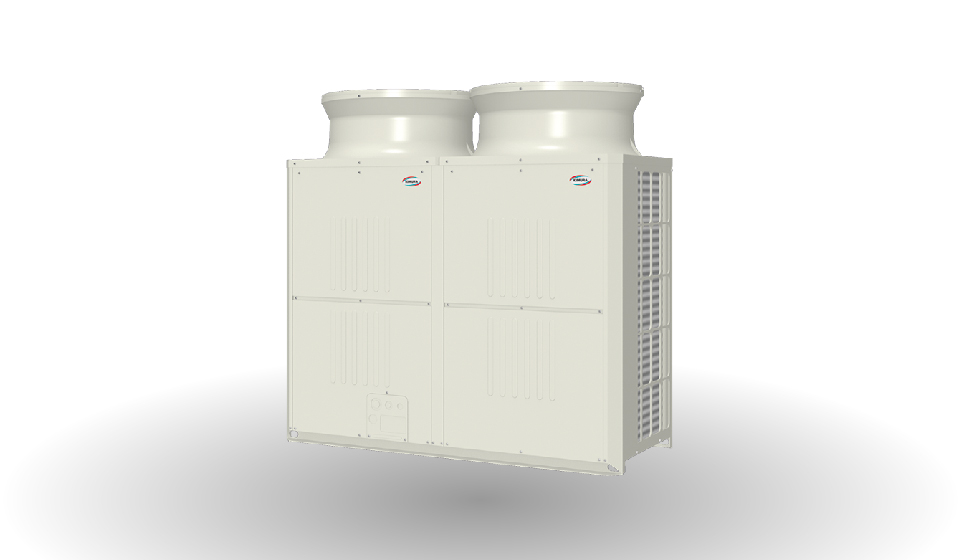

空冷直膨式 設備用室外機 KM-A

空冷直膨式 設備用室外機 KM-A

出力:5HP~16HP

特長
1 空冷直膨式冷媒410Aを使用し高COPで13℃除湿に対応
2 オプションで防雪フードの取り付けが可能
3 寒冷地仕様KMZ型もラインアッップ
PDFダウンロード
最初に戻る
Download Flyer

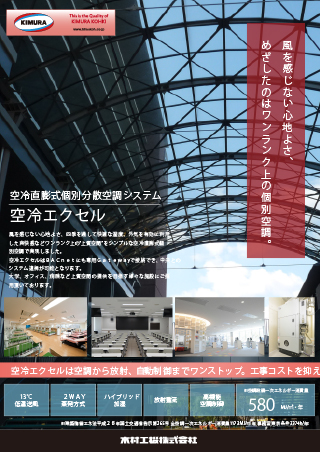

フライヤー「空冷エクセル」
