空冷HP式+冷温水式
個別分散空調システム
ワイズエクセル

機能性・熱回収・制御性を融合した快適空調

MENU

潜顕一括処理空調「ワイズエクセル」は、空冷HP式熱回収外調機と高性能ファンコイルを軸とする個別分散空調システムです。

空冷HP式熱回収外調機で一次処理した外気を高性能ファンコイルに供給し、外気と室内還気の混合空調をおこないます。外調機による高効率な熱回収、外気の一次処理によるファンコイルの負荷軽減、ハイブリッド加湿、放射整流吹き出しなど、システムでの省エネ性と快適性を図ります。

用途
FEATURES

製品の特長

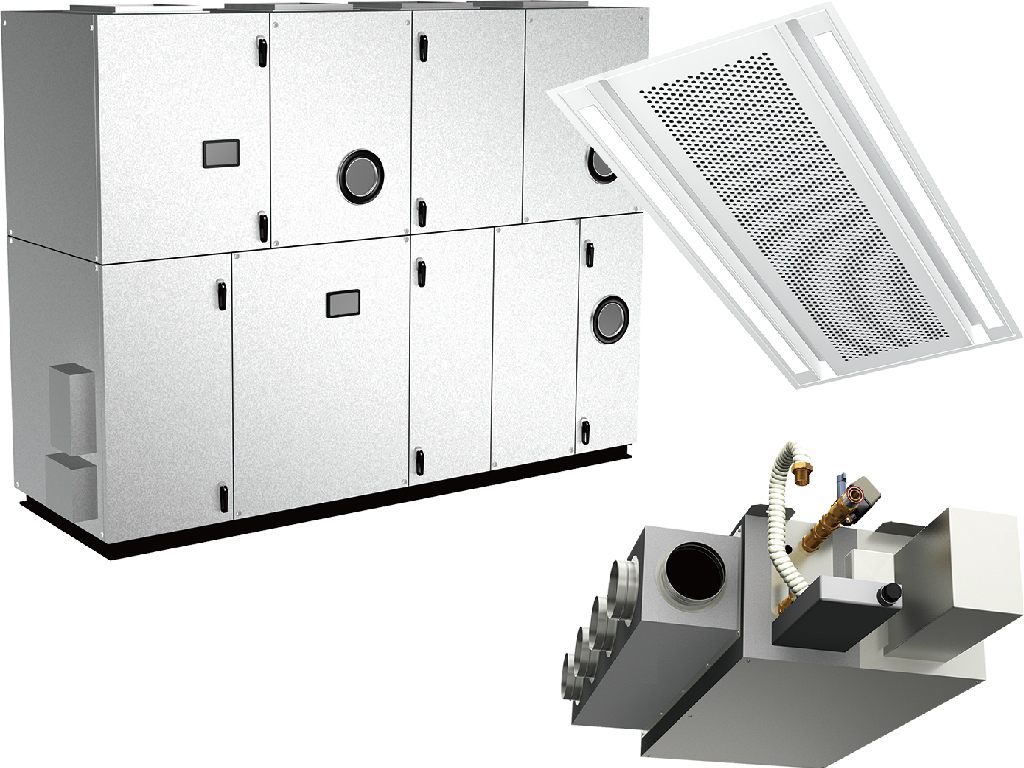

システムの軸となる高性能空調機器

  • 空冷HP式熱回収外調機ARV-YZ型

    外気処理専用機。室内排気の熱回収をしながら外気を一次処理します。ハイブリッド加湿標準搭載

  • 高性能ファンコイルHSZ-a型

    一次処理された外気と室内還気を機内で混合し温湿度を整えます。

  • 環境エアビーム

    高性能ファンコイルに接続します。「吹出し口」というシンプルなパーツで放射空調を可能にし、独自の誘引再熱構造により結露を防ぎます。気流を併用するため空調機側での除湿・加湿にも対応できます。

空冷HP式熱回収外調機

空冷HP式熱回収外調機は室内排気の熱回収をしながら外気の一次処理を行なうため、冬期デフロスト(※)や夏期オーバーヒートがありません。
また、冬期だけでなく春や秋といった中間期にも確実に加湿をおこなえるよう気化式と蒸気式を併用したハイブリッド加湿を搭載し、変化の激しい外気を確実に制御してから温調用の高性能FCUへ新鮮な外気を供給します。
室内の二酸化炭素濃度を計測して導入外気量を最適化するCO2制御にも対応し、省エネ効果を高めます。
(※)使用条件により着霜する場合があります。

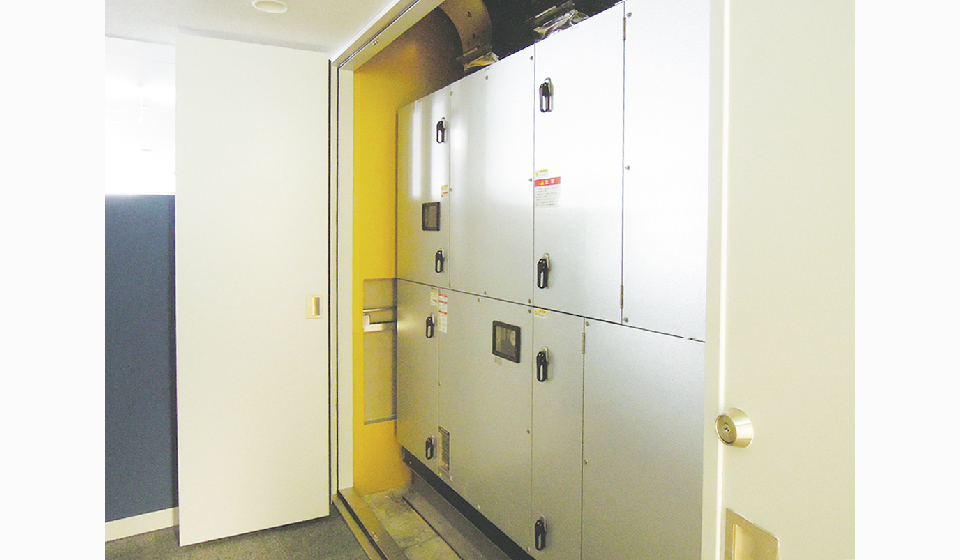

  • 省スペース

    熱源一体形で省スペースです。低騒音・低振動設計で室内直近に配置することができ、送風動力を削減します。

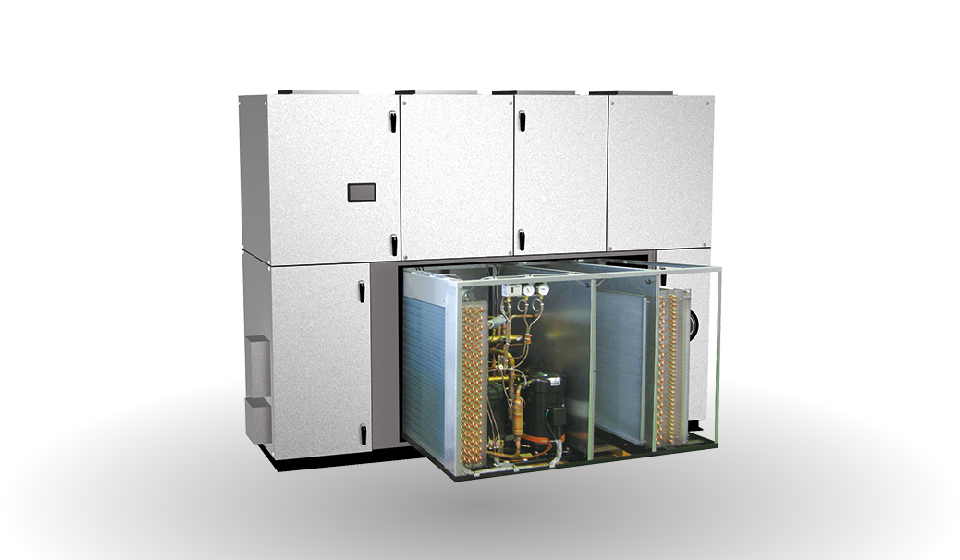

  • 保守点検

    冷媒回路ユニットは引き出し構造になっており、保守点検やリニューアル時に便利です。

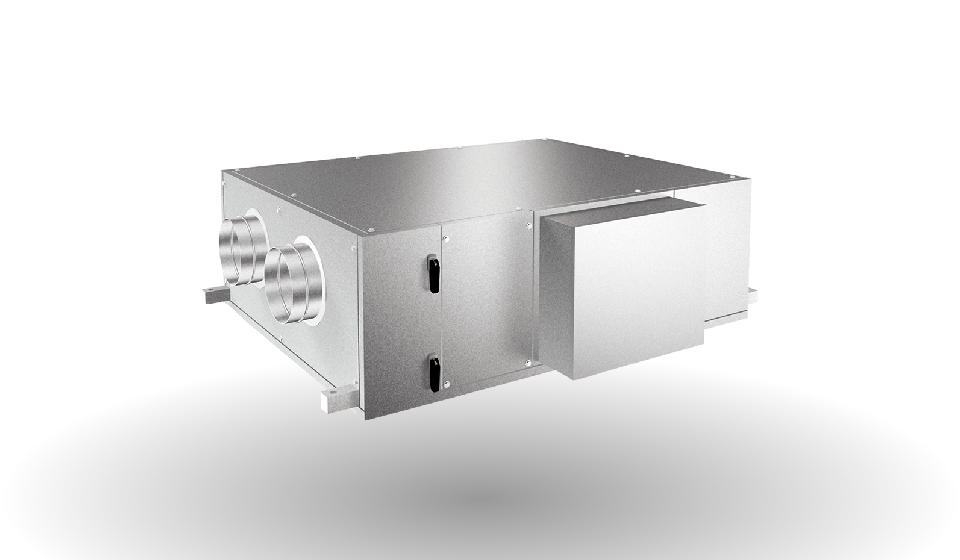

  • 天埋形AHD型

    風量500~1000m3/hまでの天吊埋込タイプです。廊下やホールなどの天井内に分散設置し、CO2制御、換気、熱回収、冷却、加熱、加湿、中間期運転、空気清浄などの本格外気処理をおこないます。機体騒音レベルは42~45dBと非常に低く、天井内に格納しても気になりません。(詳細はお問い合わせください)

高性能ファンコイル

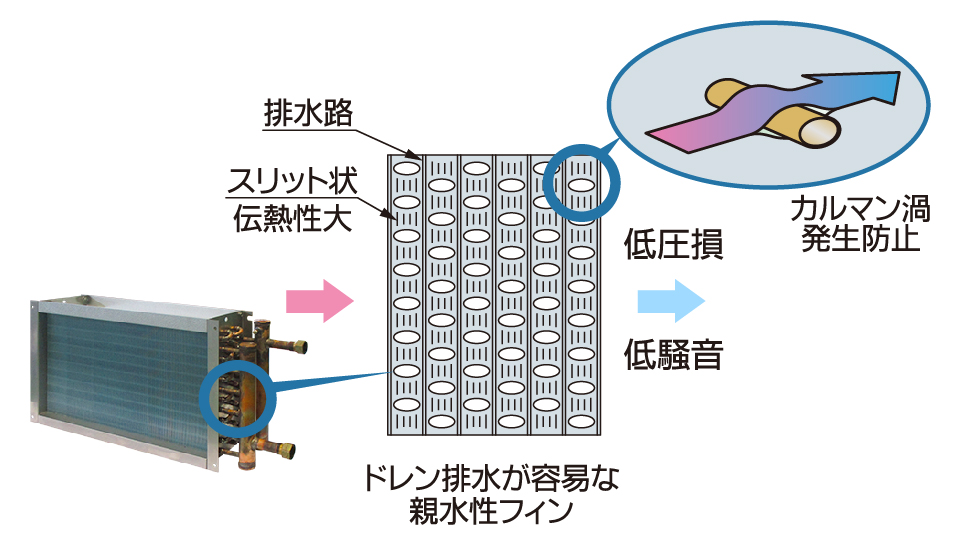

  • 楕円管熱交換器

    コイルは空気抵抗の少ない楕円形状で6列搭載が可能。多列数化により中温熱媒、大温度差、低温送風を一括して実現しました。

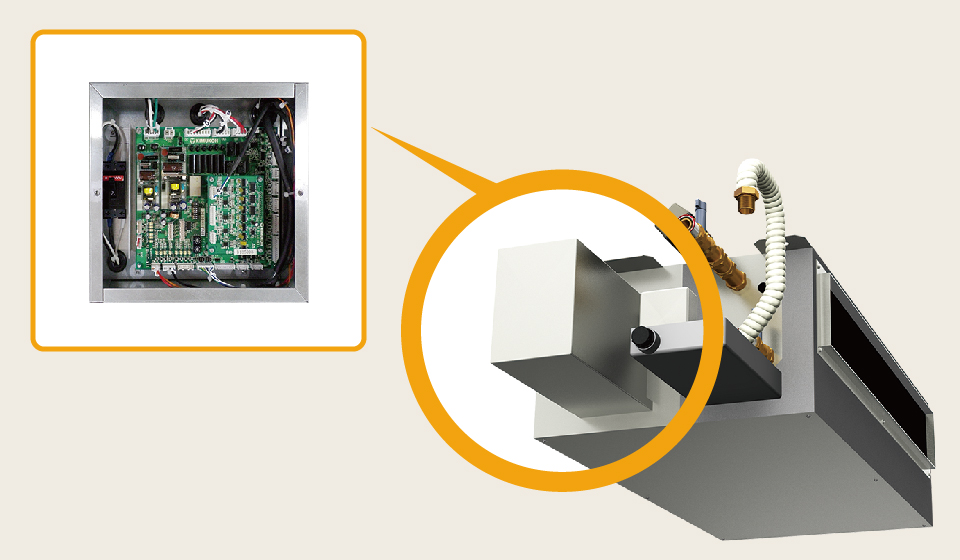

  • 省エネ制御盤

    空調制御盤を標準搭載し、外調機と連動して温度・湿度・風量・水量を制御します。

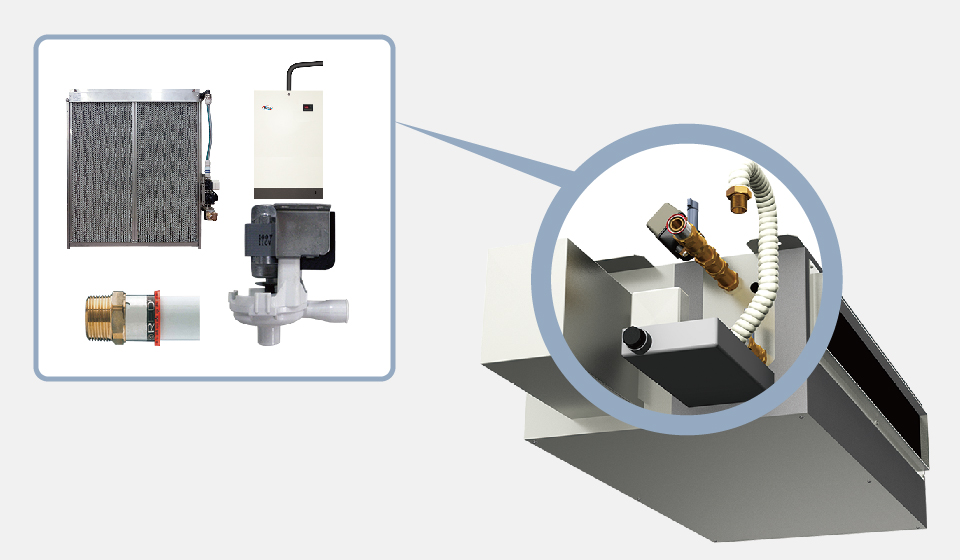

  • 現場の工数を軽減

    電動二方弁・ストップバルブ・ドレンアップポンプなどの部品を組み込んでおり現場での作業を軽減します。

湿度制御

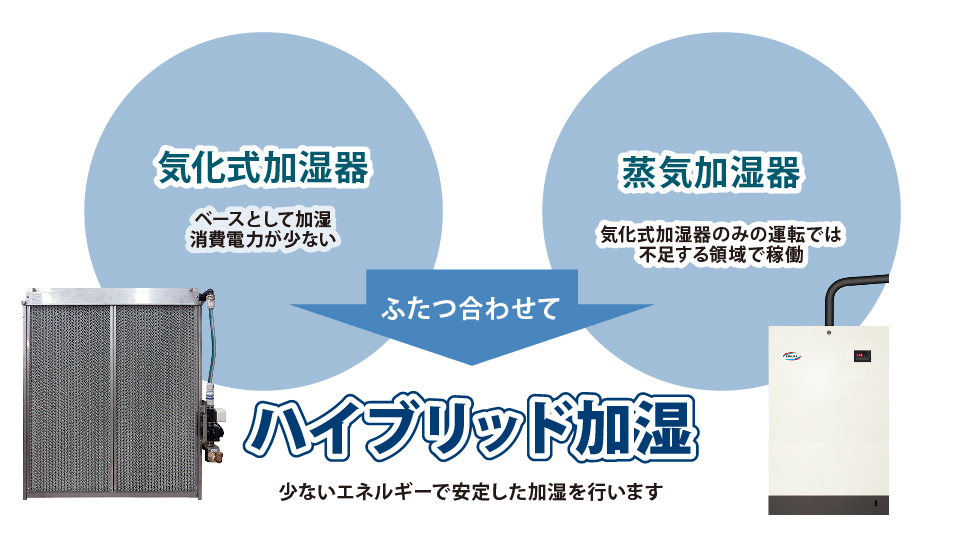

  • 加湿

    気化式加湿器と電極式蒸気加湿器を標準装備。気化式の不足分を蒸気式で補うハイブリッド加湿で、省エネ性に配慮しながら湿度を適切にコントロールします。中間期の加湿暖房や外気冷房時の低温加湿も可能。

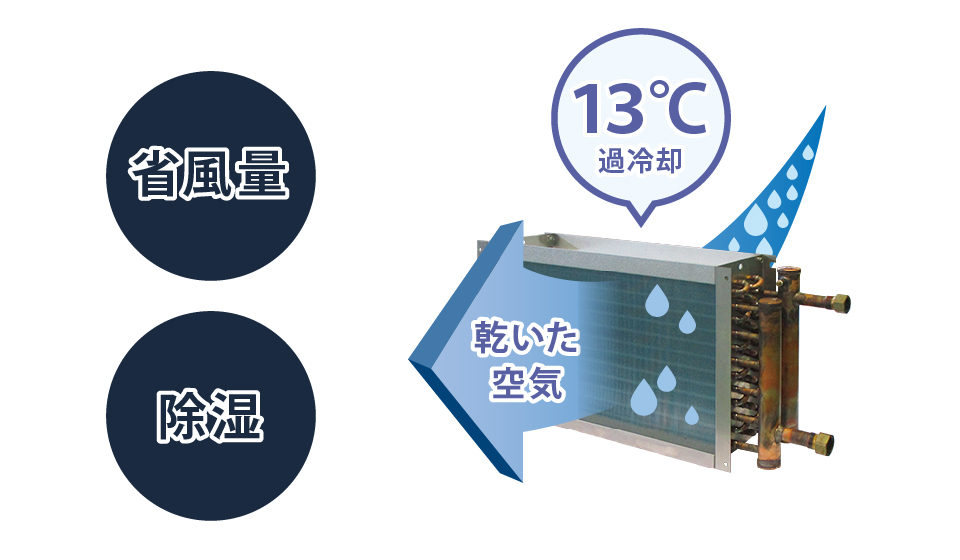

  • 除湿

    一次処理された外気と室内還気を機内で混合。13℃過冷却除湿で快適なドライエアーを供給します。

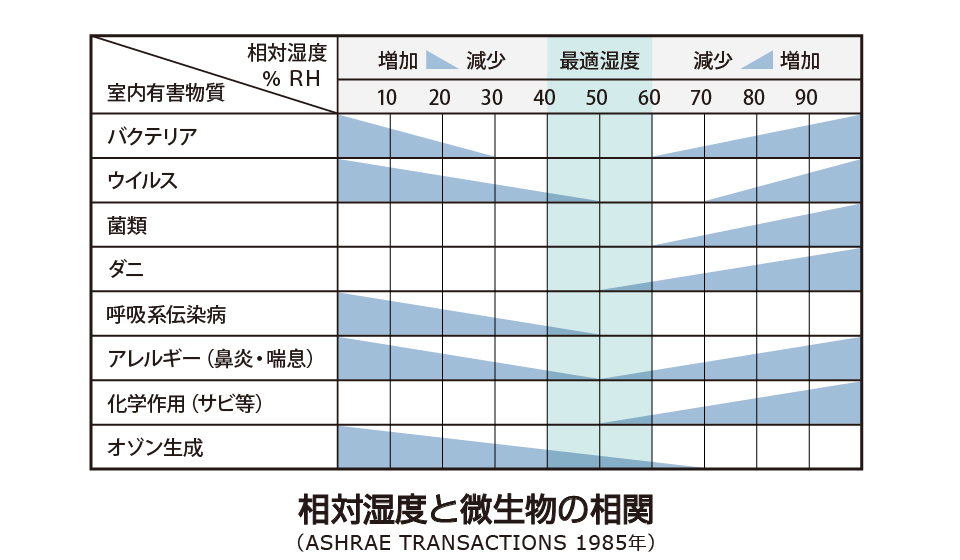

  • 調湿効果

    建築物衛生法、東京都保健局基準に適合し、インフルエンザ対策にも効果的です。中間期の加湿暖房や外気冷房時の低温加湿で省エネ性と快適性を両立します。

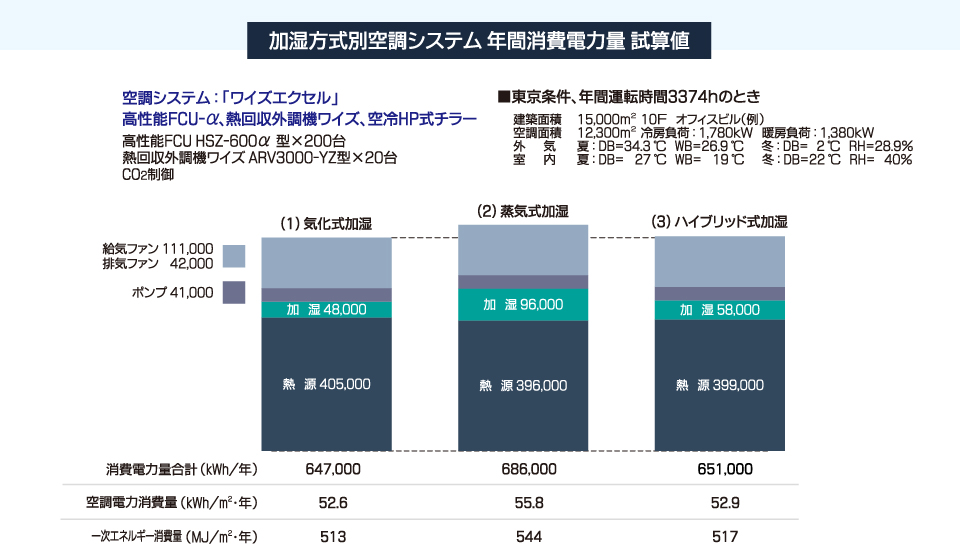

加湿方式別 年間消費電力量

加湿方式別の消費電力量は気化式が最も小さくなりますが、システム全体では気化式とハイブリッド式がほぼ同等です。
ハイブリッド加湿は制御性に優れ、冬期外気冷房時の低温加湿も可能です。また中間期の加湿暖房で熱源負荷を軽減します。

高機能空調制御

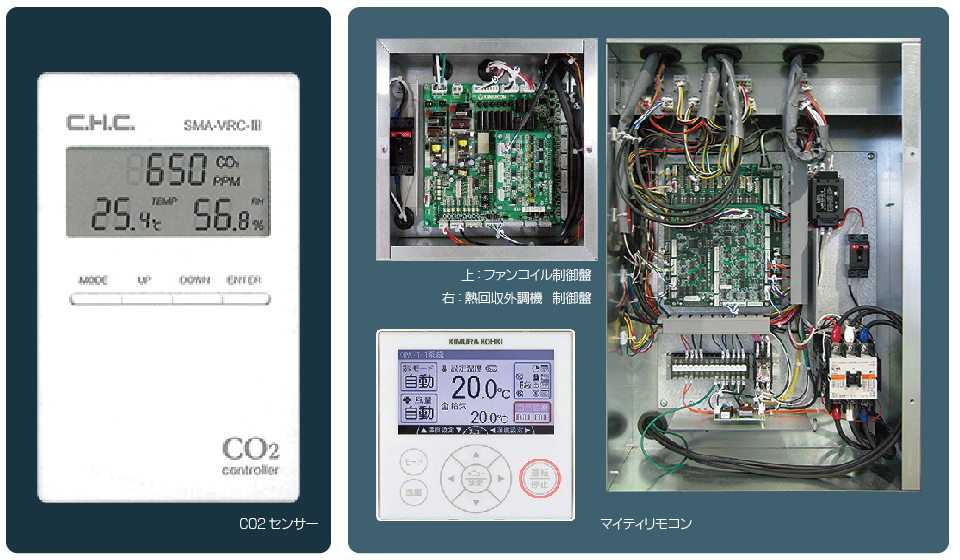

  • 制御機器

    CO2センサーは室内のCO2濃度に応じて換気量を最適化し、外気導入を必要最低限に抑えることで空調負荷を軽減します。CO2制御のほか、温湿度制御、外気冷房、外気冷房時の低温加湿、中間期の加湿暖房等の制御をおこないます。

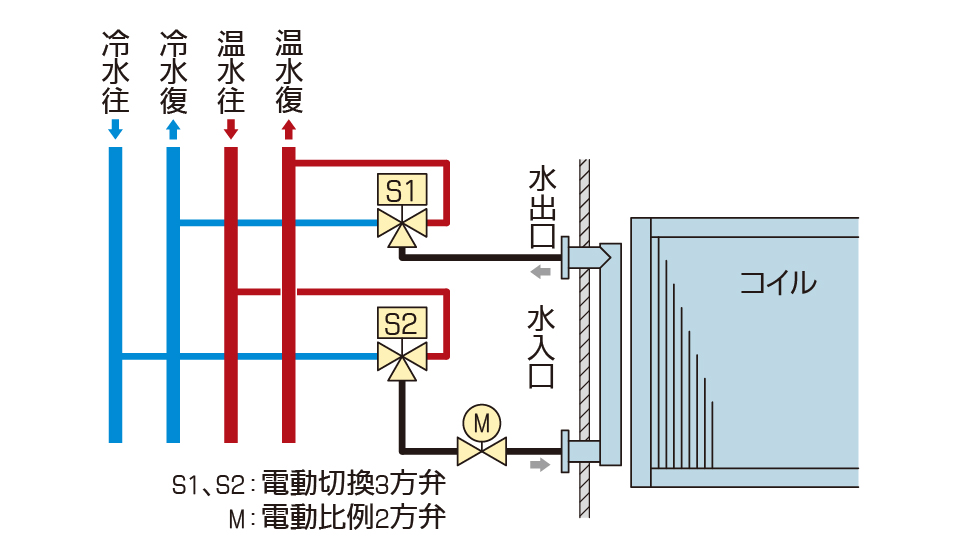

  • 冷暖フリー運転

    4管式配管に対応した単一コイルによる冷暖フリー運転が可能です。電動比例2方弁(M)で水量を調整し、給気温度制御と大温度差運転をします。電動切り換え3方弁(S1,S2)で冷温水を切り替え、冷暖フリー運転をします。

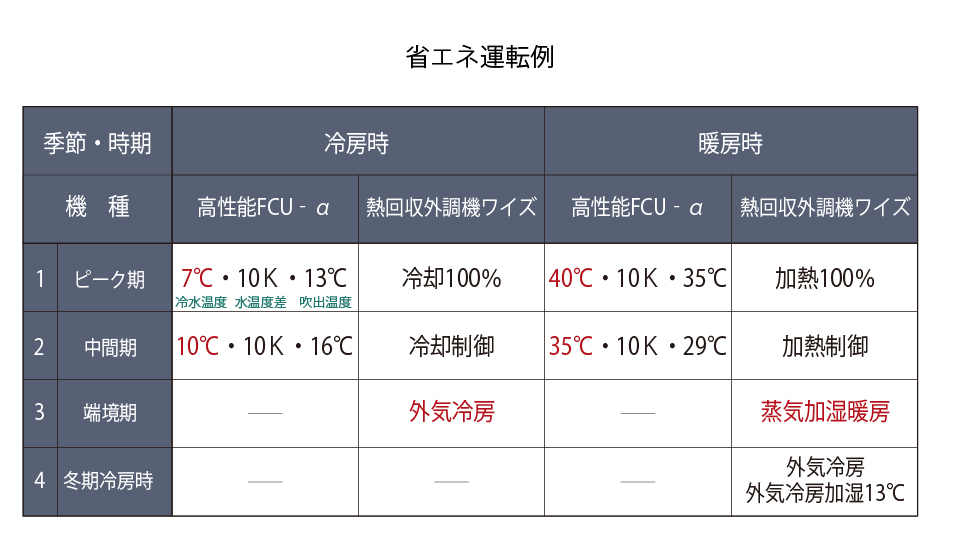

  • 省エネ運転例

    中温熱媒、大温度差、低温送風、外気冷房などで省エネに対応します。

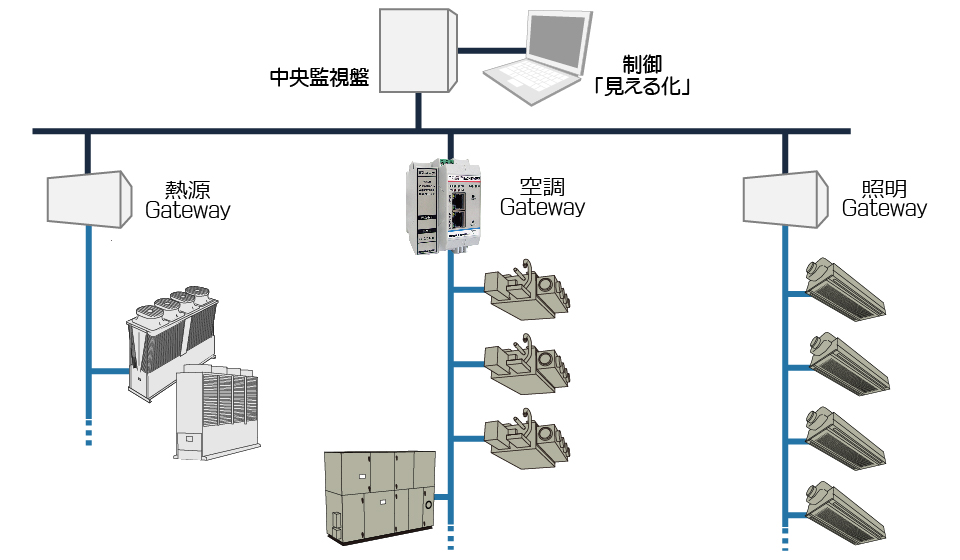

  • BACnet接続(オプション)

    熱回収外調機、高性能ファンコイル、環境エアビーム一体形LED照明にGatewayを設置し、中央監視と連携したビル管理システムの一元化が可能です。

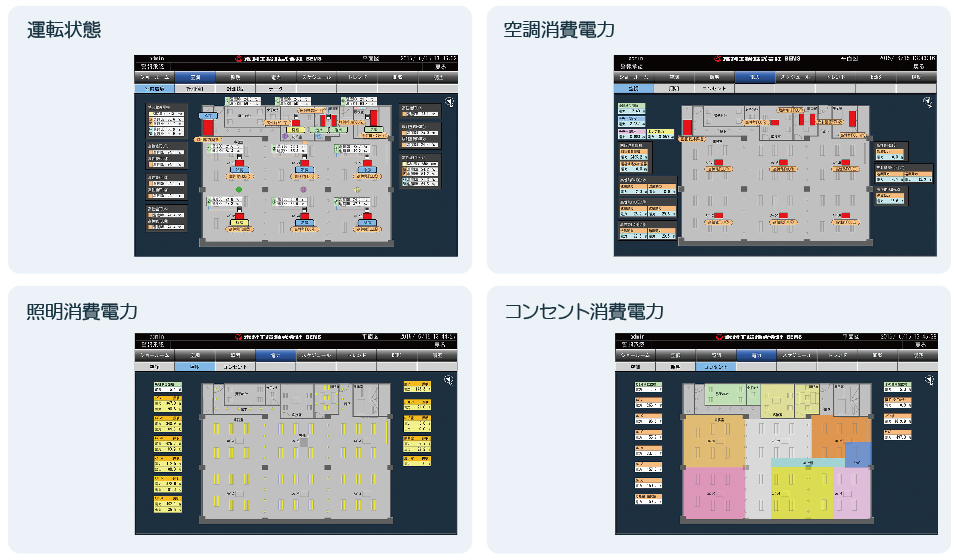

  • 「見える化」監視盤(オプション)

    監視盤で空調制御に関わる多彩な分析表示と、照明・コンセントを含めた省エネ管理が可能になり、携帯端末やPCからリアルタイムに遠隔操作できる制御システムです。

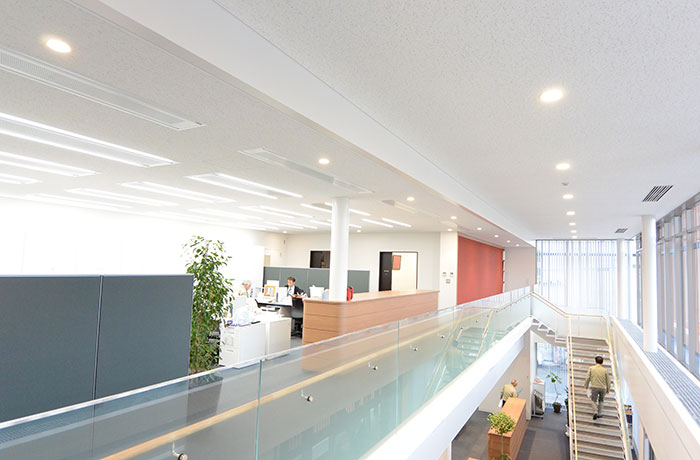

放射整流空調

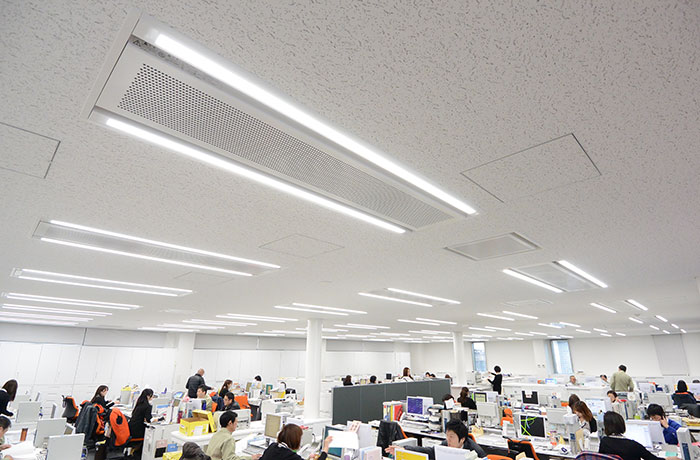

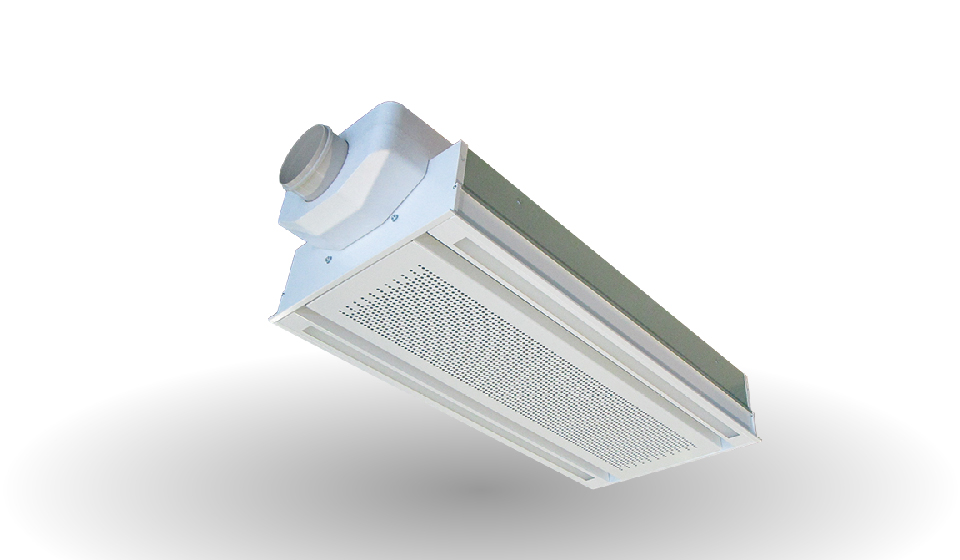

環境エアビーム

凛とした清涼感、包まれるような暖かさ。風を感じない空調はオフィス・病院・学校・ホテルなど人へのやさしさが求められる環境に最適です。
また薬品工場、実験室、製菓保管室、金箔工房など、気流の影響に配慮が必要な現場にも多数採用されています。
また、エアビームの結露防止効果は省エネ効果が高い低温送風に最適。快適性だけではなく省エネにも貢献します。

病院
教室

  • 01
    不快感の解消

    対流空調で問題となりやすい不快な気流を解消し、室内の水平および垂直方向の温度差を緩和します。

  • 02
    高い汎用性

    特別な専用設備を必要とせず、一般に普及している対流空調システムの「吹き出し口」として接続するだけで放射空調を確立します。

  • 03
    外気導入や湿度コントロール

    熱放射と微少気流を併用する新方式により、外調機や空調機のもつ性能を活かしながら快適な放射空調ができます。

  • 04
    誘引効果

    動力を使わず室内空気を誘引することで空調機からの送風温度を緩和し、放射冷房時の課題である結露を防止します。

  • 05
    異分野と一体化

    照明、音響スピーカー、イオン・オゾン発生器の組込が可能です。

  • 06
    モノへのやさしさ

    精密測定機器への気流対策、食品の乾燥対策など、ものづくりの現場でも品質向上に貢献しています。

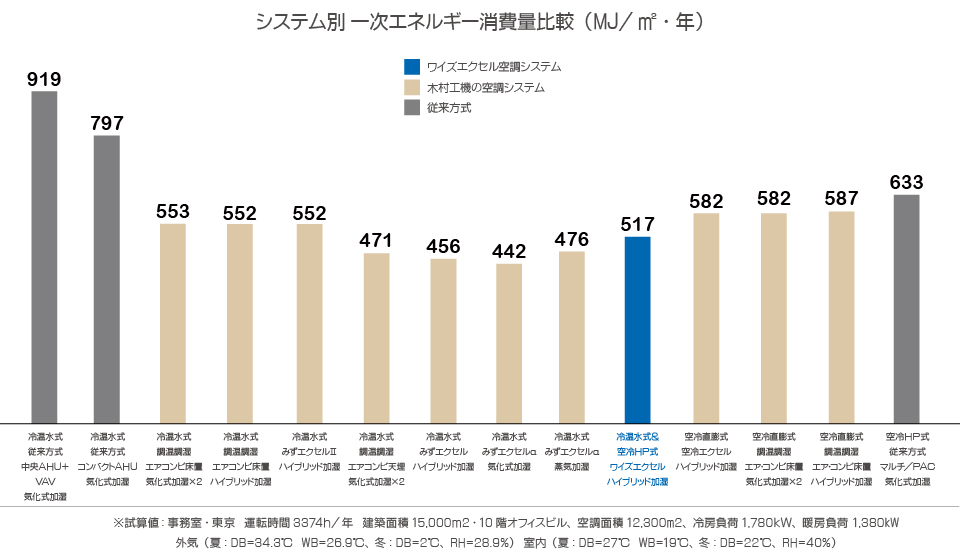

システムでの省エネ

「熱回収外調機」と「高性能ファンコイル」を軸とし、

空調制御、ハイブリッド加湿、放射整流ユニットによる最適化で、システム全体での省エネ性と快適性の向上を実現します。

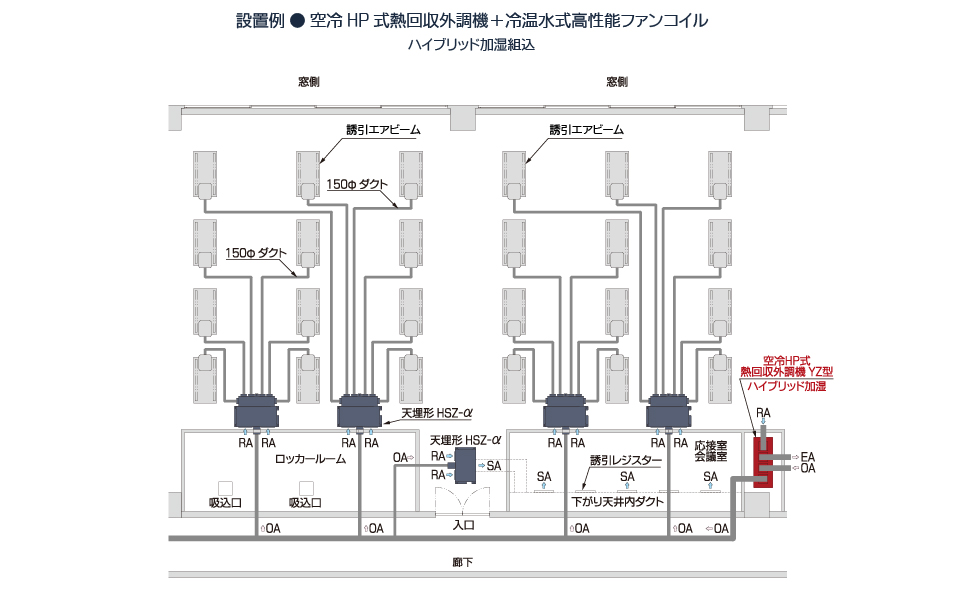

ワイズエクセル システム例

空冷HP式熱回収外調機で一次処理した外気を高性能ファンコイルに供給します。加湿は外調機でおこないます。

  • ● 空冷ヒートポンプ式の機能性と冷温水式の制御性を併用
    ● 外調機は冷媒配管不要の一体形省スペースタイプ
    ● ファンコイルは冷温水チラーが不要で水配管は半減

  • ● 省エネ(中温熱媒、大温度差、低温送風)
    ● 外気の有効利用(CO2制御、外還気等換制御、外気冷房)
    ● 温湿度制御(除湿、加湿、蒸気加湿暖房)

MODEL NUMBER

型番別詳細

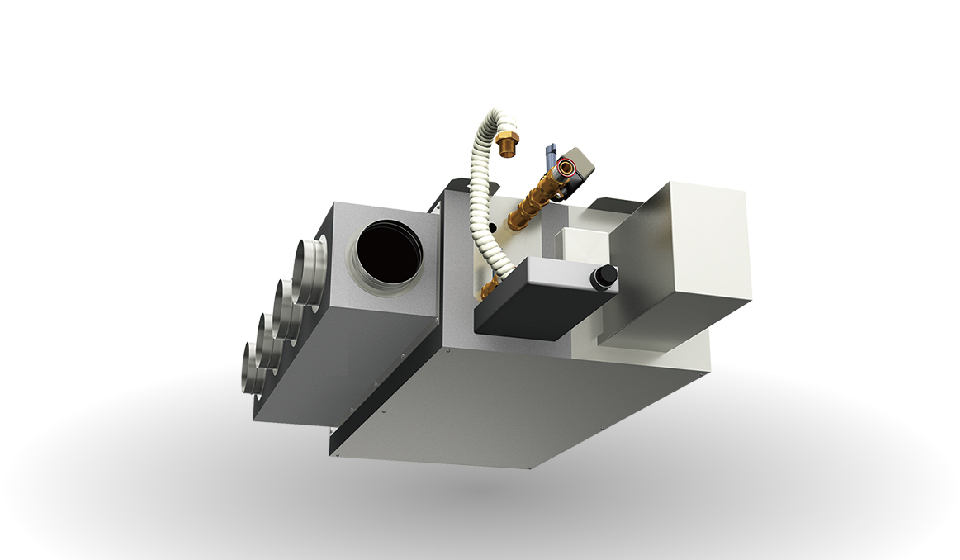

高性能ファンコイルユニット-α HSZ-a

高性能ファンコイルユニット-α HSZ-a

1.23~8.37Kw

特長
1 6列オーバルコイルを搭載し、13℃低温送風に対応
2 標準部品を組込み、現場工数を低減
3 専用吹出チャンバー、外気取入口をオプション設定
PDFダウンロード

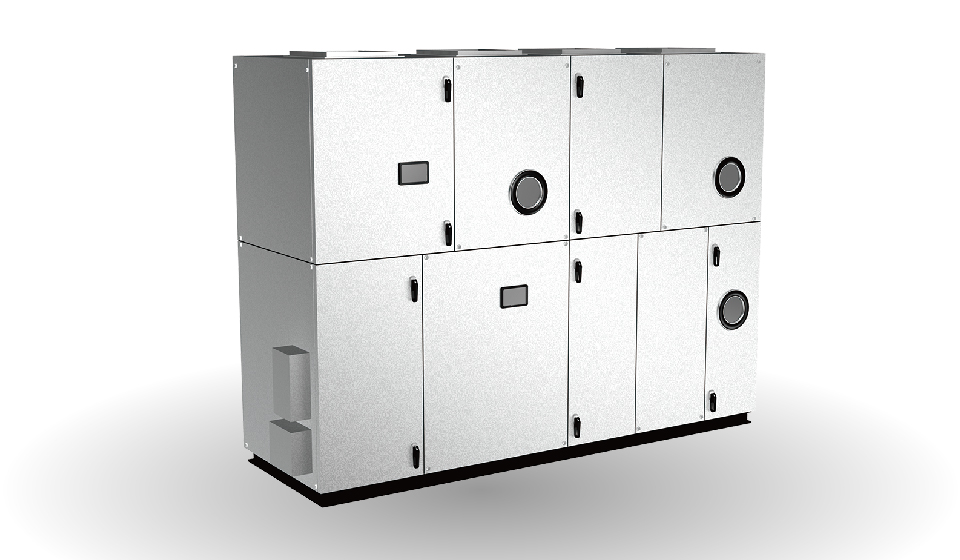

空冷HP式熱回収外調機 ARV-YZ型

空冷HP式熱回収外調機 ARV-YZ型

1,500~5,000m3/h

特長
1 機械室、廊下などの屋内に設置する薄型コンパクトタイプ
2 加湿性能の向上(ハイブリッド加湿、外気冷房時の低温加湿、蒸気加湿暖房)
3 CO2比例制御に対応
4 機体騒音は45~51dB(A)と低騒音
5 局所排気量は25%以内
PDFダウンロード
