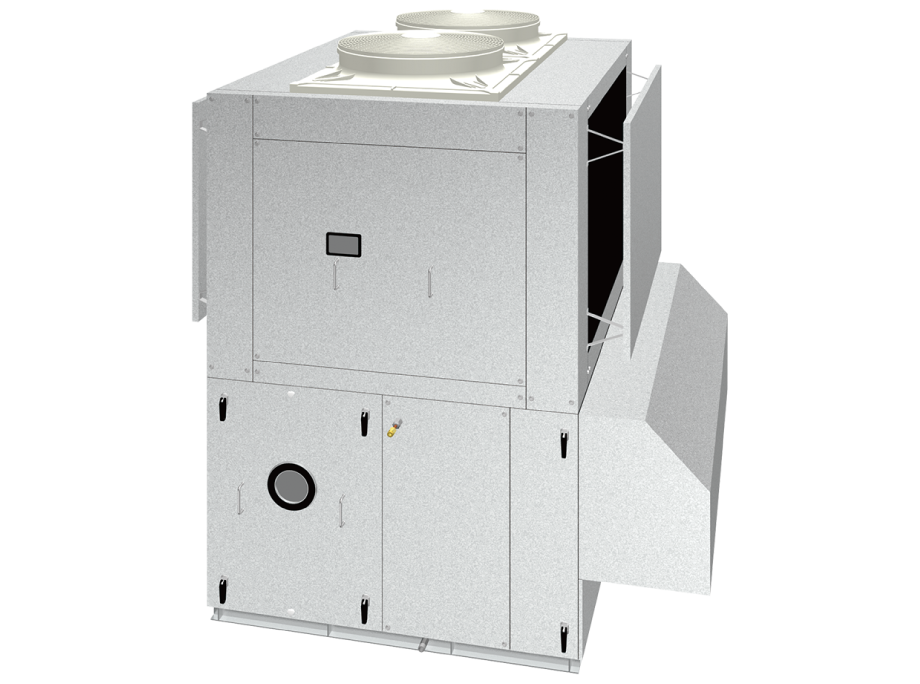

空冷HP式
立形ルーフトップ外調機&空調機

MENU

各種ビル、ホテル、ショッピングモールなどの商業施設や、給食センター、レストラン厨房、工場などの産業用設備に外調機・空調機として幅広くご使用いただけます。快適性や衛生状態を保つために欠かせない外気導入をコンパクトなボディでパワフルにおこないます。

立形ルーフトップ外調機&空調機
用途
大規模店舗
スーパー・食品工場
劇場・ホール
生産設備
研究施設
厨房
倉庫・作業場
工場

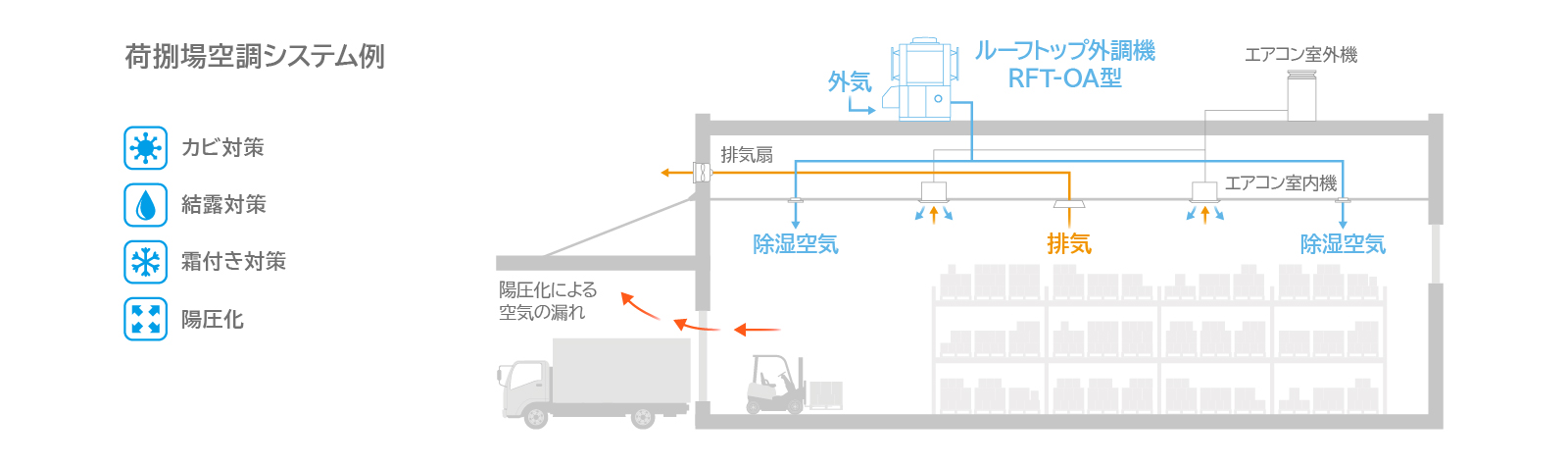

立形ルーフトップ外調機導入のメリット

空冷HP式立形ルーフトップ外調機は、外気の冷却・加熱・除湿再熱・加湿・空気清浄をおこない、新鮮空気を室内に供給します。温度調整は室内空調機の負荷を抑え、湿度調整は衛生管理や品質管理に役立ちます。例えば除湿は、結露やカビの発生を抑える、洗浄後の乾燥を早める、機器類のサビを抑える、精密機器の誤作動や故障を抑えるなどの効果があり、加湿は、静電気の発生を抑える、塵埃の浮遊や付着を防止するなどの効果があります。

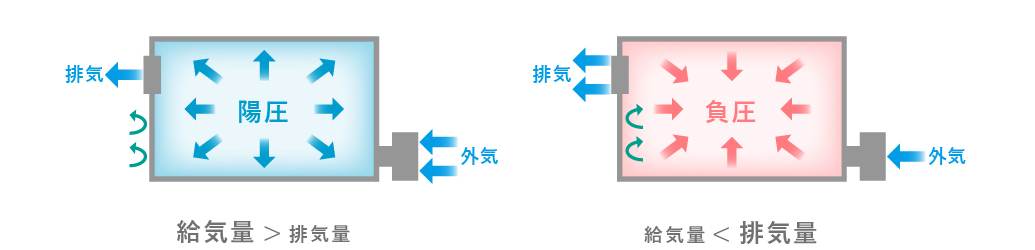

また、給気風量制御ができ、風量変動が発生する環境にも対応します。安定した給気量を確保することで、計画的な換気が可能です。

FEATURES

製品の特長

  • 特長.01

    楕円管コイルは、従来の丸管に比べ低圧損で送風動力を削減します。また銅管の内面に螺旋状の溝を施し、総合熱伝達率を高めています。

  • 特長.02

    過冷却再熱により、十分に除湿しながら冷え過ぎを防止します。再熱はホットガスの一部をバイパスしておこなうためエネルギーの無駄がありません。

  • 特長.03

    2つの独立した冷媒回路(2ウェイ回路)は負荷に応じて片側を停止し、無駄のない安定的な能力制御が可能です。また交互運転は圧縮機の長寿命化も図れます。(圧縮機2台搭載型番のみ)

  • 特長.04

    オプションで RFT本体を2台セットにした交互デフロスト制御も可能です。

  • 特長.05

    耐天候パネルは、日射、暴風雨、暴風雪による影響を緩和し、騒音防止、耐久性向上、デフロストを軽減します。

  • 特長.06

    整流遮音ボックスに圧縮機と冷媒回路を格納し、低騒音と耐久性を考慮しています。

  • 特長.07

    マイティリモコンは、各種環境・管理設定や省エネ制御、メンテナンス情報表示など豊富な機能でRFTの性能をフルに引き出します。

  • 特長.08

    気化式加湿器、中性能フィルタを標準装備し、耐塩害・耐重塩害仕様、クリーンエアー仕様などに対応できます。

  • 特長.09

    フロン排出規制法における「定期点検」の対象外です。(一部機種を除く)詳細はお問い合わせください。

製品一覧

  • RFT型

    CO2比例制御、冷暖運転、可変風量、圧縮機比例制御、加湿・除湿制御、再熱制御
    ●外気処理用●室内循環用●外気混合用

  • RFT2-E型

    冷暖運転、圧縮機3段階制御、固定風量、気化式加湿
    ●外気処理用●室内循環用●外気混合用

  • RFT3A/B-E型

    冷房専用、圧縮機3段階制御、固定風量、低温送風(3B-E型のみ)
    ●外気処理用

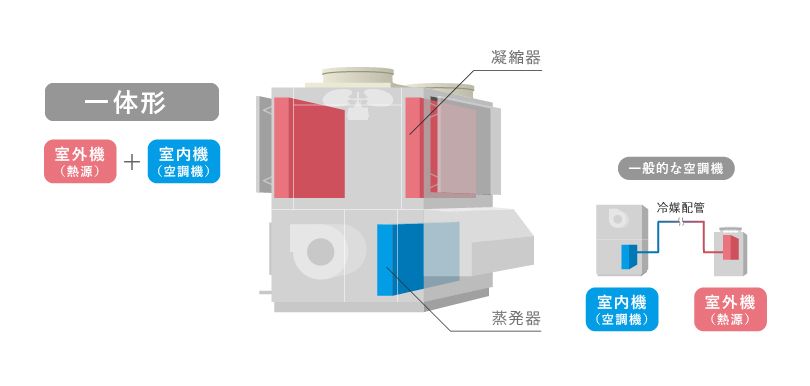

熱源一体形で、冷媒配管工事が不要です。
外気処理に必要な機能をワンユニット化した省エネ、省スペースのハイスペックモデルです。

コイル・圧縮機

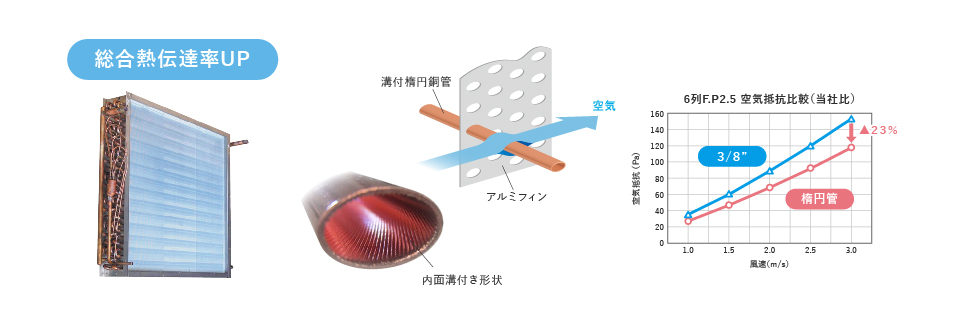

  • 溝付き楕円管コイル

    楕円管コイルは丸管に比べ空気抵抗が少なく、送風動力を削減します。また内面を溝付きにすることで冷媒の熱伝達率を向上させます。(溝付き楕円管コイルはRFT型に標準搭載)

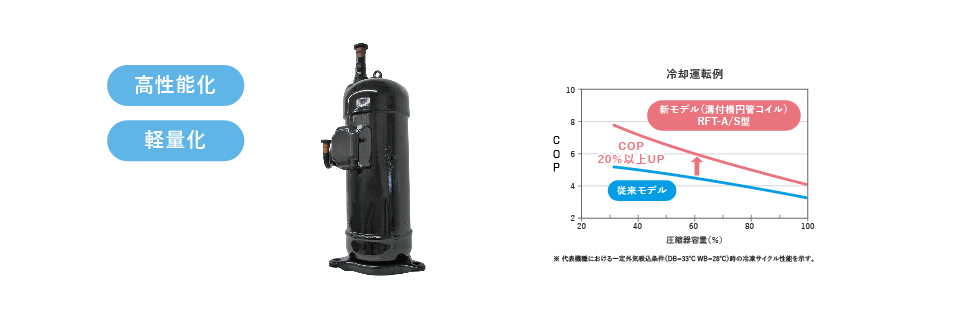

  • DCスクロール圧縮機

    部分負荷性能に優れ、インバータの比例制御で安定した省エネ運転をおこないます。さらに小型軽量化(従来比▲40%)でメンテナンス性も向上しました。

  • 熱交換器低圧損効果とCOP比較

    熱交換器の楕円形状は従来の丸管と比べ空気抵抗を23%抑えます。
    COPも向上し、低負荷時はさらに省エネです。

  • 電力量比較(年間試算)

    従来モデルに比べ年間消費電力量を削減します

過冷却除湿・再熱

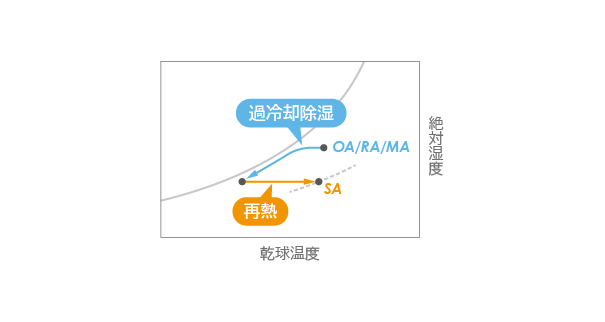

  • 過冷却除湿→再熱

    外気や還気の除湿が必要な場合、過冷却で十分に除湿し、冷え過ぎ防止と安定温度での給気のため再熱をおこないます。

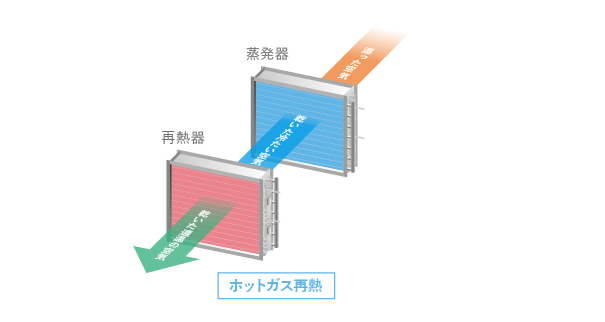

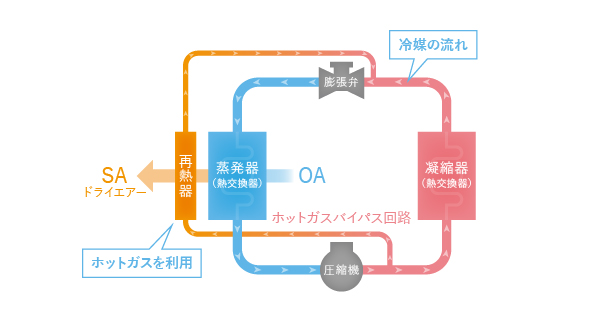

  • ホットガスバイパス

    再熱はホットガスの一部をバイパスさせておこなうため、余分なエネルギーを必要としません。

  • 構成図

    再熱器搭載モデルは給気温度だけではなく、給気湿度を設定することが可能です。

2ウェイ回路

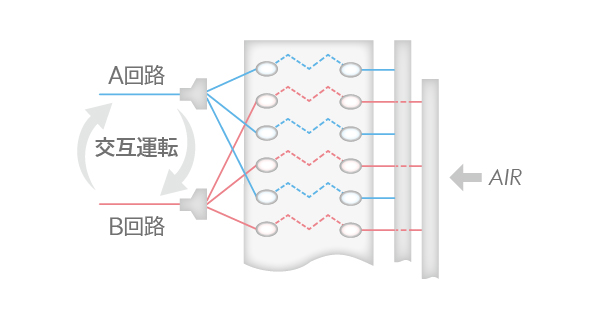

  • 2ウェイコイル

    圧縮機2台搭載モデルには、2ウェイコイルを標準装備しています。片側運転時の温度ムラを解消し、伝熱面ロスも少なく効果的に性能を発揮します。

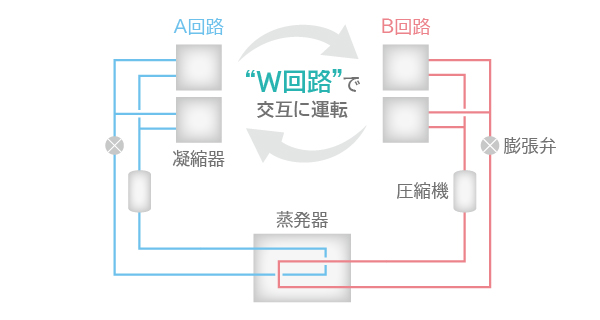

  • 2ウェイ回路

    一般的な直膨方式の空調機は圧縮機の容量制御に制限があり、低負荷環境では冷え過ぎ・暖め過ぎとなることがあります。2ウェイ回路は2つの冷媒回路で制御をおこない、負荷に見合った安定した能力供給を可能にします。

デフロスト制御

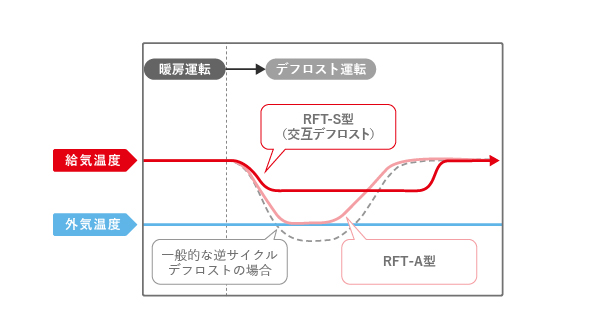

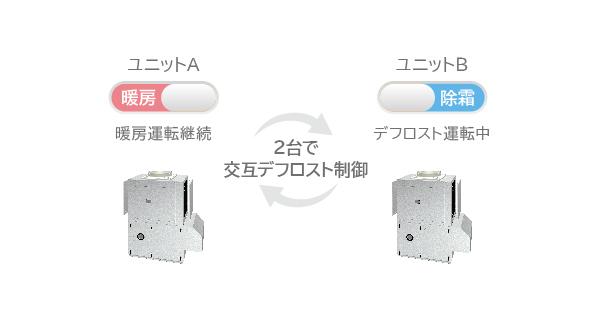

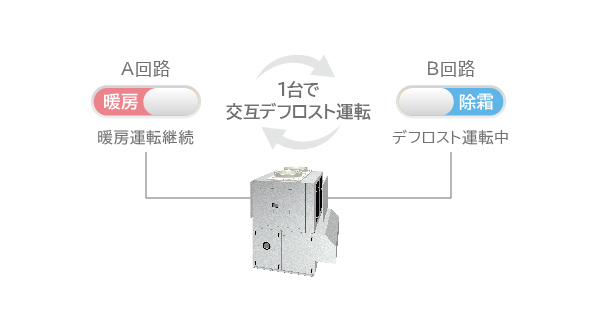

  • 交互デフロスト制御

    2台のRFT相互の運転状態を監視し、デフロストが同時に入らないように連携運転します。デフロスト運転による給気温度の過度な低下を抑制します。

  • バイパス回路デフロスト

    着霜時は冷媒バイパス回路によるデフロスト運転で給気温度の低下を抑制します。

外気条件・騒音への対策

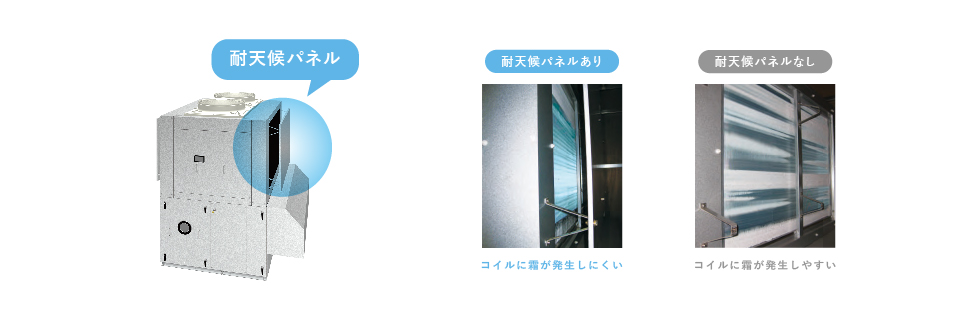

  • 耐天候パネル

    耐天候パネルは、強風や飛来物などからコイル表面を保護し、騒音を防止します。

  • 天候の影響を緩和

    霧雨風雪などによる着霜量を抑制しデフロストを緩和します。また、日射による影響を防ぎます。

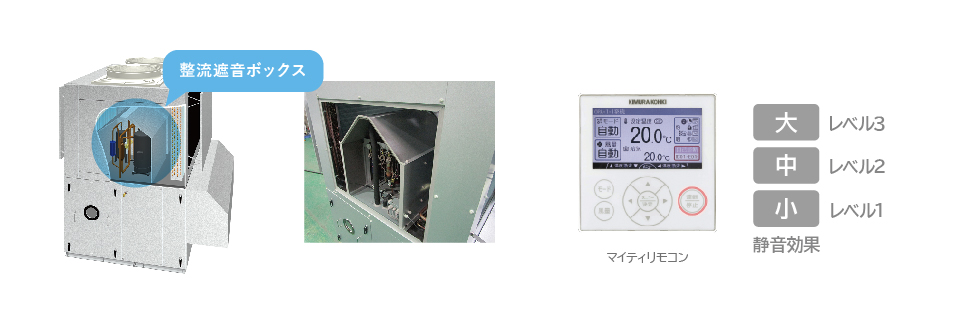

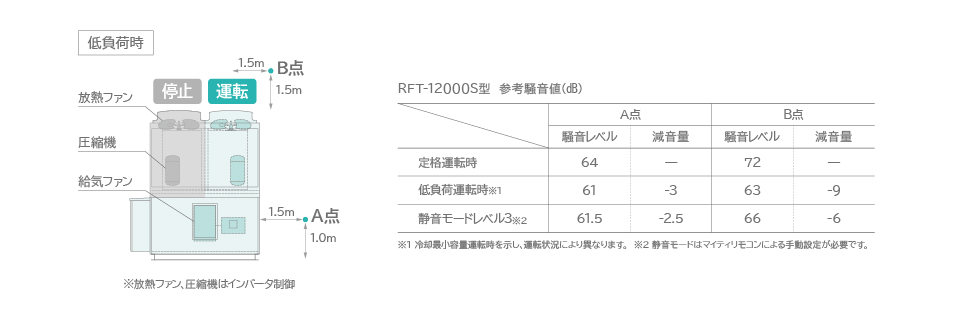

  • 整流遮音ボックス

    遮音整流ボックスで圧縮機から発生する騒音を軽減し、主要な冷媒回路部品を保護することで耐久性を高めます。

スイッチ・リモコン・制御

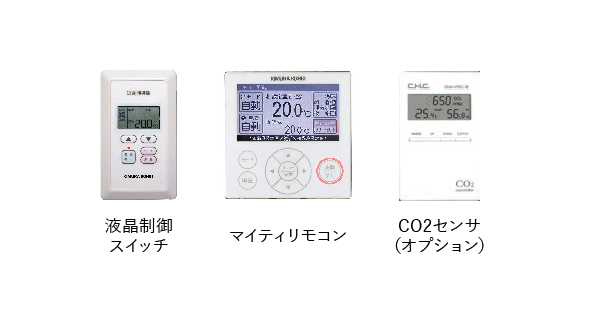

  • 液晶スイッチ・マイティリモコン

    液晶スイッチは簡単な操作の全自動運転で安定した外気処理を実現します。マイティリモコンは操作性や視認性、空調制御・監視機能も大幅に進化しました。

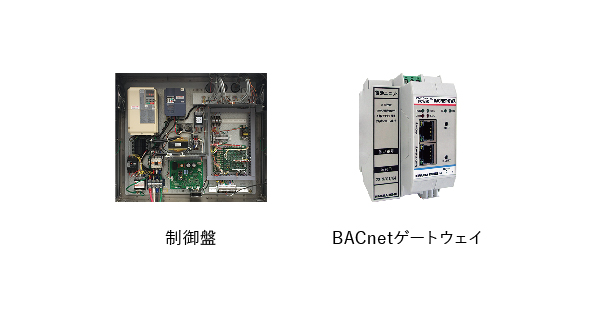

  • 制御盤・BACnet

    BACnet(オプション)や各種インターフェースにより、中央監視やBEMSを構築できます。

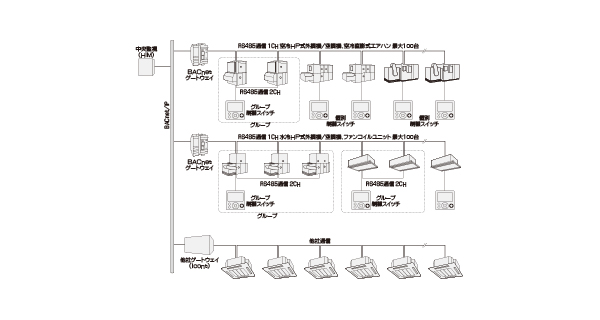

  • 接続構成図

    BACnetゲートウェイ1台につき弊社製品を最大100台まで接続できます。BACnetを使用することで、弊社製品および他社製品がBACnet/IP上で相互接続でき、熱源との連動や火報、停復電、他設備との連系が容易におこなえます。

送風機・フィルタ・加湿器

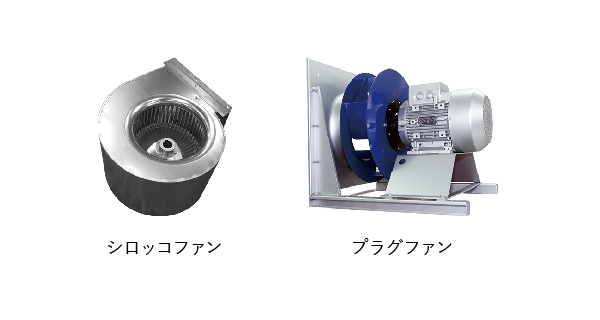

  • 送風機

    シロッコファンは専用ケーシング一体構造で、回転数が低く発生騒音が小さいのが特長です。プラグファンはブレード単体構造で、高効率で回転数が高いのが特長です。目的や用途に応じた使い分けが可能です。

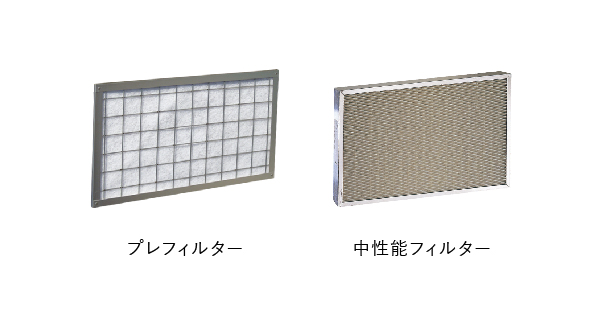

  • エアフィルタ

    防虫や高清浄度環境にクリーンエア仕様をご用意しています。また花粉・ダニ対策にアレルゲン吸着フィルタの取り付けも可能です。

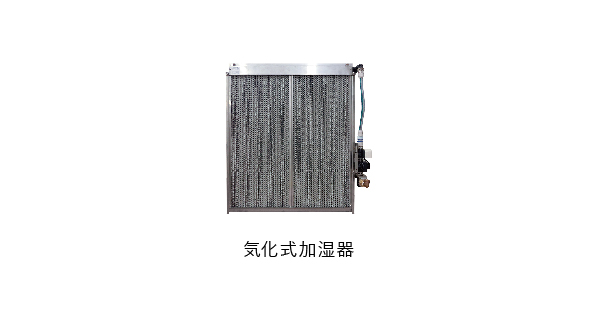

  • 気化式加湿器

    機内給水配管には、ヒーターによる凍結対策を施しています。※極寒冷地仕様はお問い合わせください。

MODEL NUMBER

型番別詳細

冷暖運転比例制御 RFT-A

冷暖運転比例制御 RFT

4,800~12,000m3/h

特長
1 給気風量のインバータ比例制御。排気ファンとの連動で給排気バランスの維持が可能(OA型)
2 圧縮機のインバータ比例制御。給気温度制御で安定して吹出温度を制御(OA型)
3 冷暖房、除湿・再熱、加湿、外気冷房など全自動空調運転が可能
PDFダウンロード

冷暖運転ON-OFF制御 RFT2-E

冷暖運転ON-OFF制御 RFT2-E

9,500~12,000m3/h

特長
1 定風量給気で安定的な室内陽圧化が可能(OA型)
2 圧縮機の段階制御(0-50-100%)
3 冷暖房、除湿・再熱、加湿、外気冷房運転(RA、MA型は仕様により温度設定が可能)
PDFダウンロード

冷房専用(20℃送風) RFT3A-E

冷房専用(20℃送風) RFT3A-E

9,500~12,000m3/h

特長
1 オールフレッシュ冷房専用(20℃吹出し)
2 定風量給気で安定的な室内陽圧化が可能
3 圧縮機の段階制御(0-50-100%)
4 冷房、除湿・再熱、外気冷房運転
PDFダウンロード

冷房専用(16℃送風) RFT3B-E

冷房専用(16℃送風) RFT3B-E

4,750~6,000m3/h

特長
1 オールフレッシュ冷房専用(16℃吹出し)
2 定風量給気で安定的な室内陽圧化が可能
3 圧縮機の段階制御(0-50-100%)
4 冷房、除湿・再熱、外気冷房運転
PDFダウンロード

プラグファン組込 RFT-A-PL

プラグファン組込 RFT-OA-PL

4,800~12,000m3/h

特長
1 高効率プラグファン組込みタイプで、ファン動力を削減
2 循環用(RA型)、外気混合用(MA型)にも対応可能
PDFダウンロード

クリーンエア仕様 RFT-A-COA

クリーンエア仕様 RFT-COA

4,800~12,000m3/h

特長
1 専用フィルタブロック(スタッドボルト止め)で微細な虫・塵などの混入を阻止
2 点検扉はリーク防止仕様で、気密性を向上
3 機内の塗装、ボルトナット類は腐食に強く、防錆に配慮
4 RFT2型、RFT3A/B型もクリーンエア仕様に対応可能
PDFダウンロード

耐塩害仕様/耐重塩害仕様 (オプション)

PDFダウンロード

防雪・防音フード (オプション)

PDFダウンロード
