冷温水式
ファンコイルユニット

MENU

様々な空調設計に対応し、日本の代表的なビルや採用基準の厳しい外資系高級ホテルへ多数の納入実績を誇るシリーズです。
⊿t5Kの標準仕様、⊿t10Kの大温度差仕様をラインアップし、高めの水温での冷房、低めの水温での暖房で高効率空調を行います。
低負荷時の省エネ性能も重視した製品設計で、外調機と組み合わせてより快適な空間を創造します。

冷温水式ファンコイルユニット
用途
FEATURES

製品の特長

  • 特長.01

    カセット形はシステム天井用と一般天井用の2タイプ

  • 特長.02

    天埋形は軽量・小型品と中規模分散空調に最適な大容量形をラインアップ

  • 特長.03

    オプション部品の電動比例二方弁、ストップバルブ、ドレンアップポンプ、接続継手、制御基盤を組込みでき、現場工数の削減が可能

  • 特長.04

    天吊露出、床置露出、ローボーイ、ローボーイ埋込、床置埋込タイプを受注生産対応

機種一覧

  • カセット形

    システム天井用 KCZ-S型

  • カセット形

    一般天井用 KCS6型

  • 天埋形

    天井埋込形 HSR6型

  • 天埋形

    天埋大容量形 SCH2型

省エネのポイント

  • 楕円管熱交換器

    標準搭載の楕円管熱交換器「オーバルコイル」は銅管を楕円形状にすることで空気抵抗を抑え、送風動力を削減します。

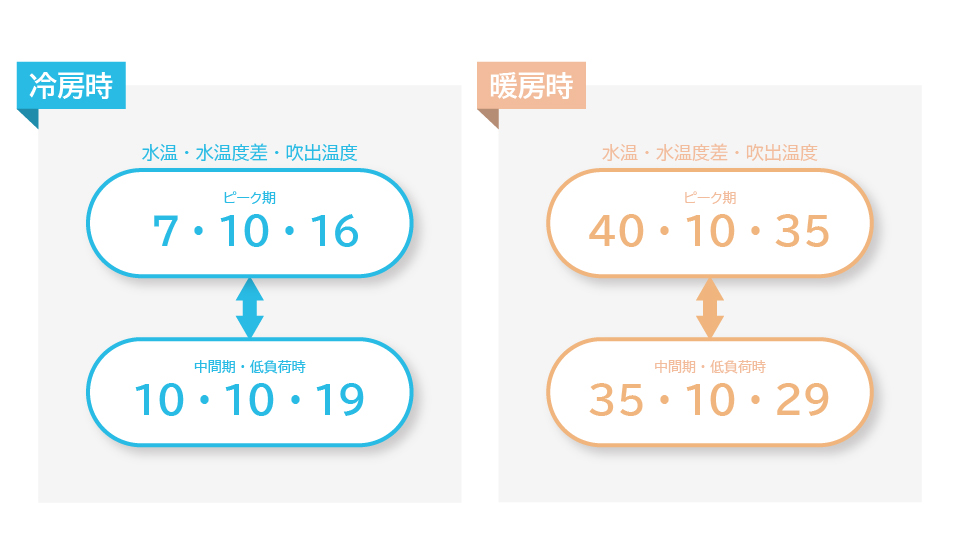

  • 中温熱媒、大温度差運転

    中間期の冷房には高めの冷水温度、暖房には低めの温水温度で運転し、中温熱媒による省エネを図ります。また、還り温度を5℃差から10℃差にすることで水量は50%減となり、ポンプ動力を50~55%削減します。

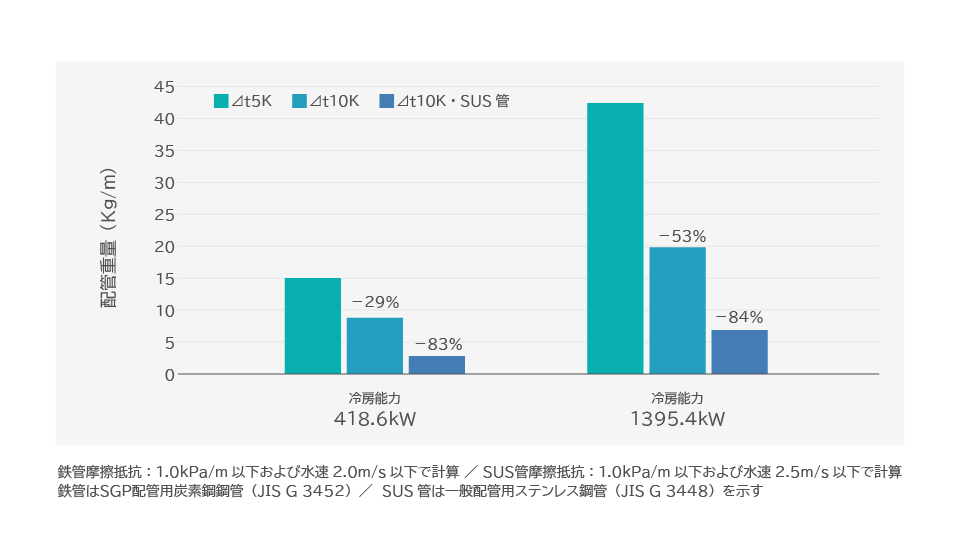

  • 送水温度差による配管重量比較

    大温度差運転は配管を細径化でき、イニシャルコストの削減や軽量化につながります。

システム例

BACnet接続

中央監視で空調システムを一体化し、大きな省エネ効果を発揮します。

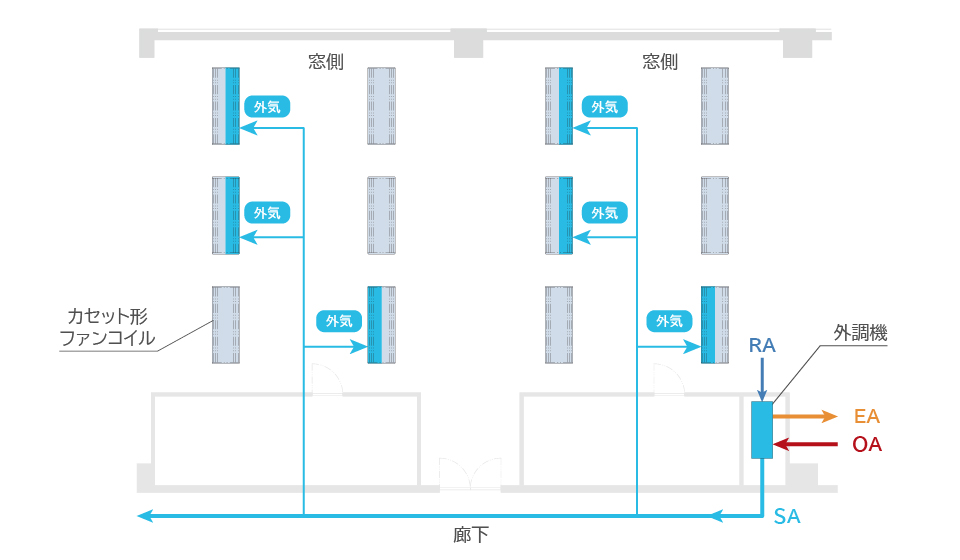

カセット形設置例 ● カセット形ファンコイル & 外調機

空冷HP式熱回収外調機で一次処理された外気をカセット形ファンコイルに送風し、室内循環用ファンコイルと併せて室内温度を整えます。ピーク期の外気は熱負荷が高いため、外調機で熱回収しながら換気をおこなうことでエネルギーの無駄や室内の温度ムラを抑えます。また、外調機の優れた加湿・除湿機能は中間期の外気冷房や加湿暖房などを可能にし、年間を通して省エネ効果を発揮します。

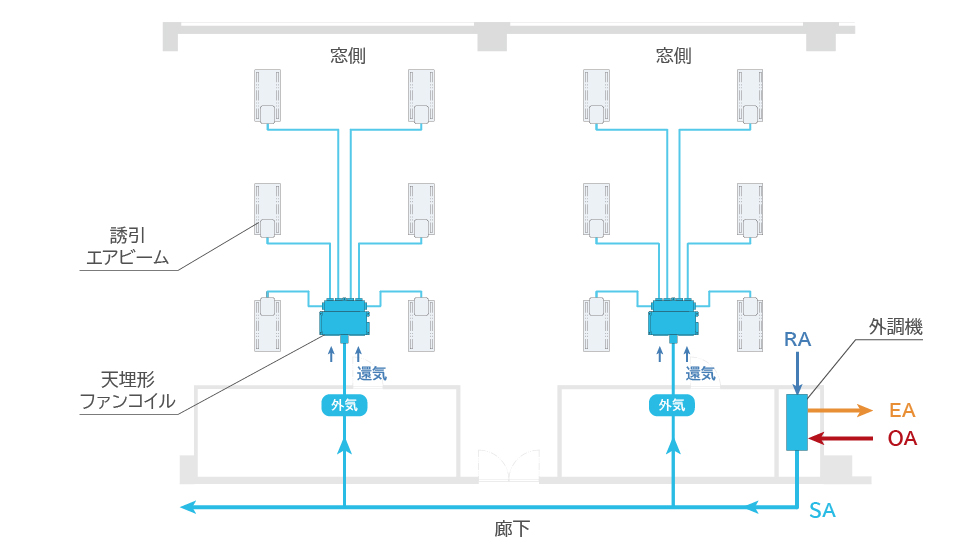

天埋形設置例 ● 天埋形ファンコイル & 外調機 & 放射整流ユニット

空冷HP式熱回収外調機で一次処理された外気を天埋形ファンコイルに送風し、ファンコイルの負荷を抑えながら室内温度を整えます。吹き出し口に「エアビーム」を接続するだけで気流を感じない放射空調が可能となり、外調機による除湿・加湿機能と併せてワンランク上の空気質をつくることができます。

受注生産品

  • 天吊露出形

    HS6型

  • 床置露出形

    FS6型

  • ローボーイ形

    FSL6型

  • ローボーイ埋込形

    FSLR6型

  • 床置埋込形

    FSR6型

MODEL NUMBER

型番別詳細

中温熱媒対応 標準/大温度差仕様 システム天井用カセット形 KCZ-600S

中温熱媒対応 標準/大温度差仕様 システム天井用カセット形 KCZ-600S

冷房能力(全熱):3.14~5.27kW

特長
1 システム天井専用カセット形FCU
2 中温熱媒対応、標準仕様(⊿t5K)と大温度差仕様(⊿t10K)の2タイプ
3 水温度差に合わせて3列、4列、5列を選択
4 外気導入、4管式、中性能フィルタなど仕様に合わせて対応
PDFダウンロード

中温熱媒対応 標準/大温度差仕様 一般天井用カセット形 KCS6

中温熱媒対応 標準/大温度差仕様 一般天井用カセット形 KCS6

冷房能力(全熱):1.08~8.67kW

特長
1 一般天井用カセット形FCU
2 中温熱媒対応、標準仕様(⊿t5K)と大温度差仕様(⊿t10K)の2タイプ
3 水温度差に合わせて3列、4列、5列を選択
4 外気導入、4管式、中性能フィルタ、建材組込、1方向吹出形など仕様に合わせて対応
PDFダウンロード

中温熱媒対応 標準/大温度差仕様 天井埋込形 HSR6

中温熱媒対応 標準/大温度差仕様 天井埋込形 HSR6

冷房能力(全熱):1.08~8.55kW

特長
1 高さを抑えた設計で天井内にすっきり収まる天井埋込形
2 中温熱媒対応、標準仕様(⊿t5K)と大温度差仕様(⊿t10K)の2タイプ
3 水温度差に合わせて3列、4列、5列を選択
4 中性能フィルタ、4管式など仕様に合わせたビルドアップ方式
PDFダウンロード

中温熱媒対応 標準/大温度差仕様 天埋大容量形 SCH2

中温熱媒対応 標準/大温度差仕様 天埋大容量形 SCH2

冷房能力(全熱):4.00~24.70kW

特長
1 高静圧で大風量の能力を備えたパワフルな低騒音FCUで、中規模分散空調に最適
2 中温熱媒対応、標準仕様(⊿t5K)と大温度差仕様(⊿t10K)の2タイプ
3 水温度差に合わせて3列、4列、5列を選択
4 中性能フィルタ、4管式など仕様に合わせて対応
PDFダウンロード

標準制御部品

標準制御部品
詳細
1 手動制御タッチ式3段切替スイッチ、自動制御ワイヤレススイッチ他のご紹介です。

オプション仕様

オプション仕様
詳細
1 電動比例二方弁、ストップバルブ、ドレンアップポンプ、接続継手、制御盤を組込、現場工数の削減を図ります。 制御スイッチ、マイティリモコンで、よりきめ細やかな制御が可能です。

関連商品

関連商品
詳細
1 水圧損が少なく錆や腐蝕の発生を防止する樹脂管財、耐久性に優れたSUS配管材のご紹介です。
PDFダウンロード

受注生産品

受注生産品
詳細
1 天吊露出形、床置露出形、ローボーイ形、ローボーイ埋込形、床置埋込形をラインアップしています。詳しくはお問い合わせください。
