冷温水式 高性能エアハン

平成26年度省エネ大賞受賞モデル

MENU

「中温熱媒」「大温度差」「2WAY回路コイル」「ハイブリッド加湿」で変動する負荷に対応し、各種機器や空調制御盤を標準搭載するオールインワンモデルです。中間期や低負荷時に安定した制御性を発揮し、高効率な省エネ運転をおこないます。BACnet接続で一次側熱源の送水温度も適切にコントロールします。

用途
オフィスビル
病院
学校
ホテル
図書館
大規模店舗
生産設備
研究施設
FEATURES

特長

  • 天埋形

    外気処理用SPC2-OA型/外還気混合用SPC2-MA型

  • 積層形

    外気処理用SPV2-OAE・OAW型/外気混合空調用SPV2-MAE・MAW型

  • 立形

    外気処理用DEC2-OAE・OAW型/外還気混合用DEC2-MAE・MAW型

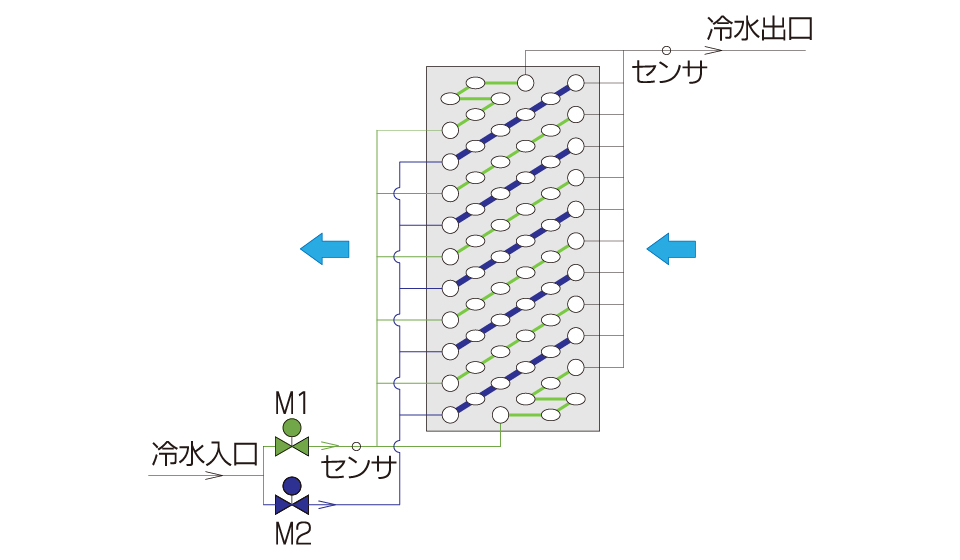

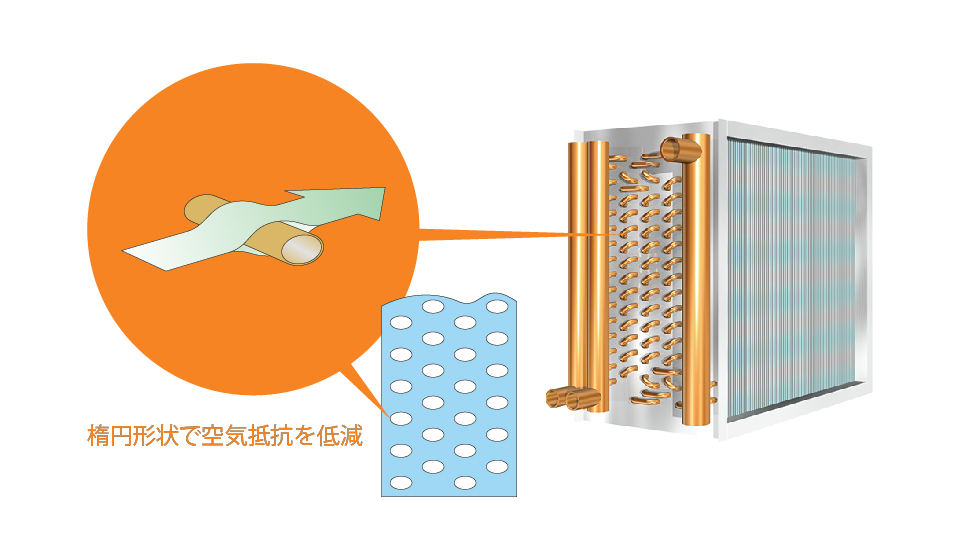

楕円管2ウェイ回路コイル

コイルは楕円形状で空気抵抗を低減し、大温度差運転に最適です。水回路をバランスよく均等に分け2ウェイとすることでバルブの制御限界に起因する水温度差不足を解消し、大温度差運転を可能にします。小型バルブを2個備え、負荷減少時は片側回路で極少流量まで制御します。

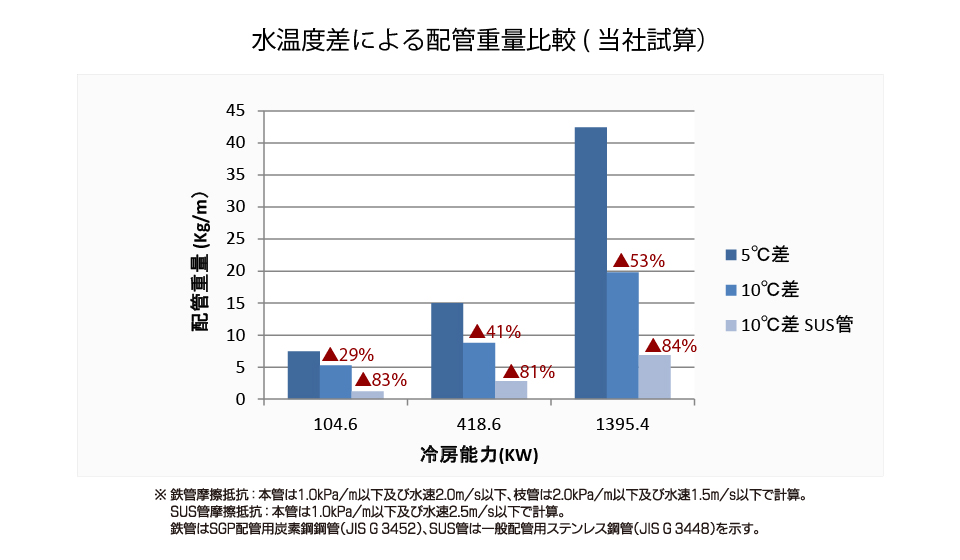

中温熱媒・大温度差設計

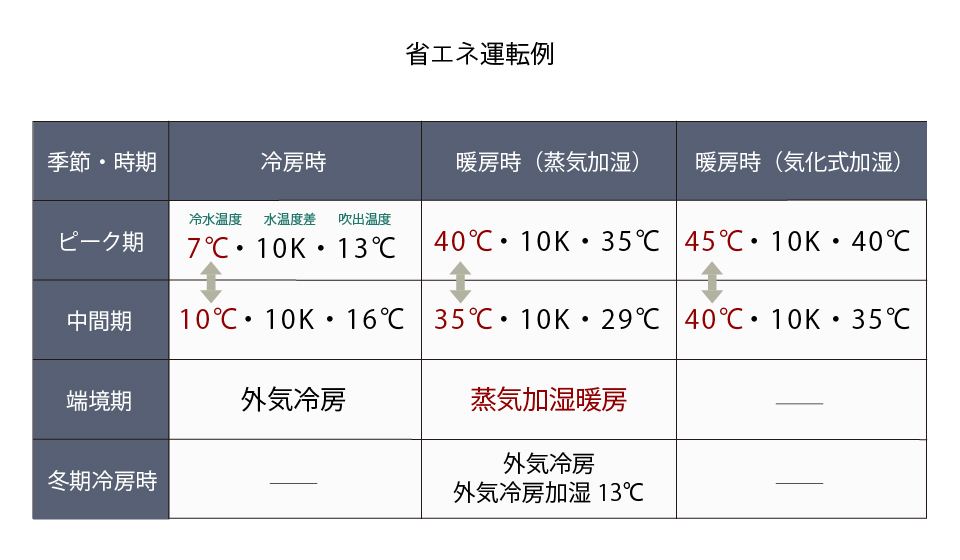

中間期とピーク時では、送水温度を10℃から7℃、吹出し温度を16℃から13℃に切り替えて運転します。水温度差は10Kを確保するように制御し、大温度差による無駄のない省エネ運転をおこないます。大温度差運転は水量を抑えることができるため、鉄配管の細径化が可能です。SUS配管はさらにサイズダウンが可能で軽量化につながるほか、耐久性も向上します。

湿度制御

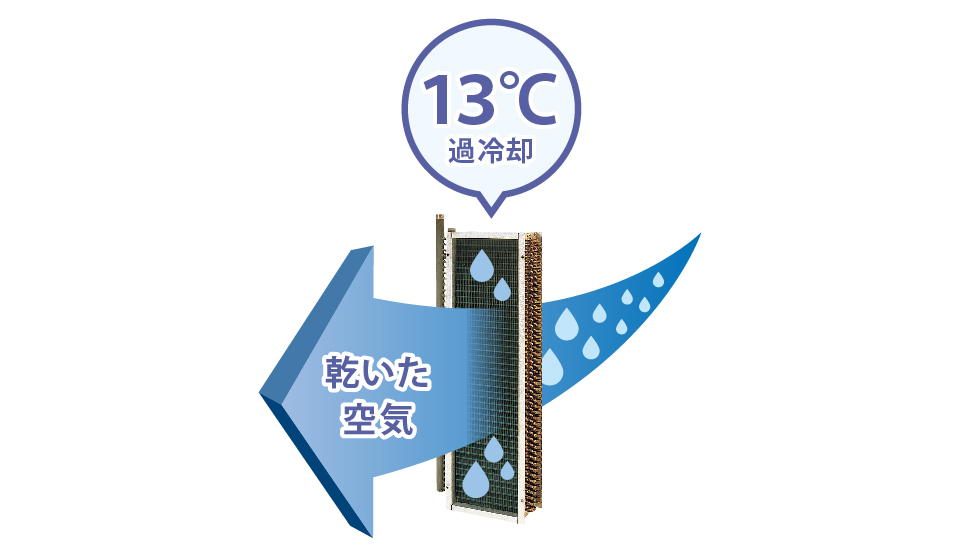

除湿は13℃過冷却でおこないます。13℃過冷却運転は風量を30%削減でき、送風動力を40~45%削減します。エネルギーを抑えながら十分な除湿をすることが可能で、快適なクールビズを実現します。吹き出し口にエアビームを設置して結露を防止します。

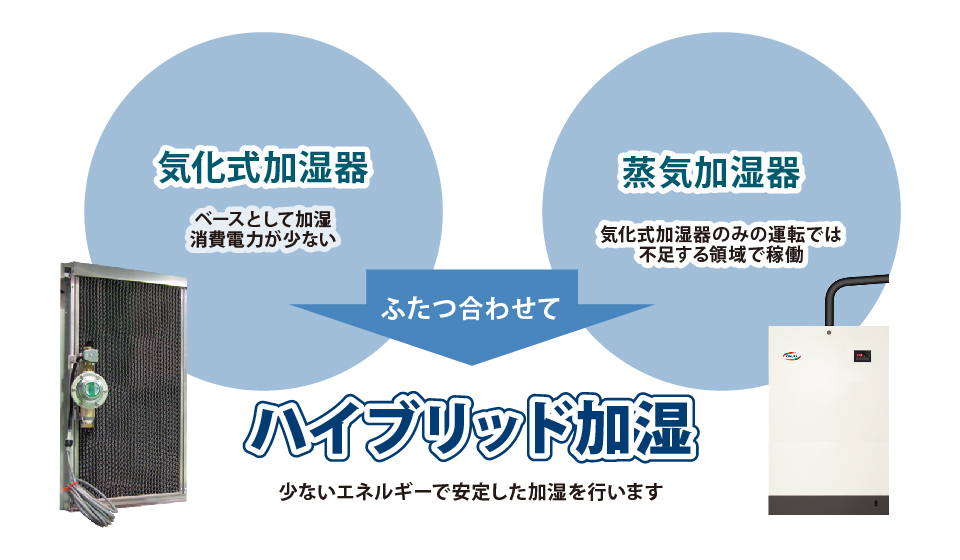

加湿は気化式またはハイブリッド式でおこないます。ハイブリッド加湿は通常気化式加湿を優先し、湿度不足時のみ蒸気加湿を併用する方式です。エネルギーを抑えながら適切な湿度コントロールができ、蒸気加湿暖房や外気冷房加湿などの省エネ運転を可能にします。

  • 除湿運転

    13℃過冷却除湿で送風動力を削減

  • 加湿運転

    ハイブリッド加湿でエネルギーを抑えながら適切に湿度を制御

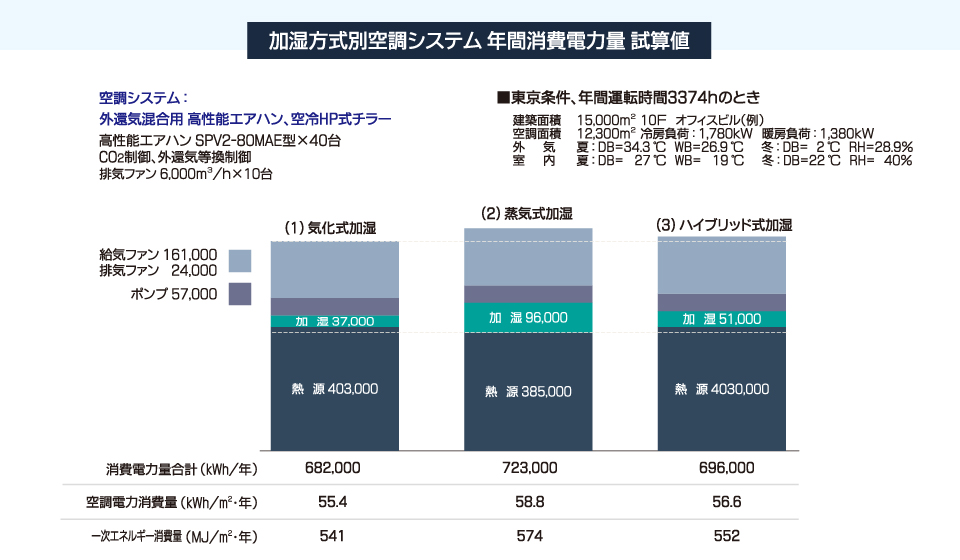

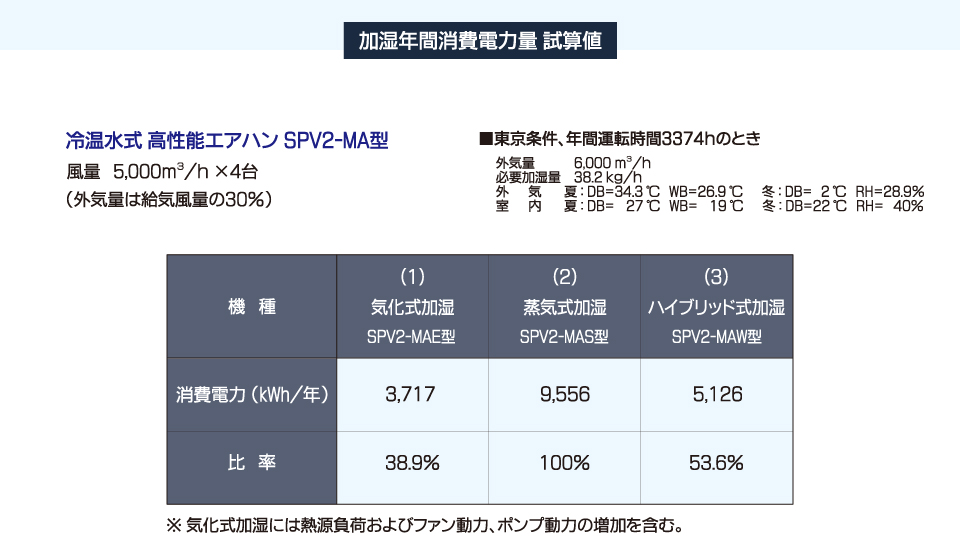

加湿方式別 年間消費電力量

加湿方式別の消費電力量を比較すると気化式が最も少なく蒸気式が多くなりますが、蒸気式は湿度制御がしやすく加湿暖房や外気冷房時の低温加湿などで熱源側の負荷を軽減します。気化式と蒸気式を併用するハイブリッド式はそれぞれの特性を活かしたより快適性の高い省エネが可能です。

エクセル式混合チャンバー

高性能外調機/外気混合空調機をエクセル式混合チャンバー内に配置し、天井チャンバー方式で上部より外気と還気を比例導入します。天井内通風により天井面逆放射防止の効果があります。
エクセル式混合チャンバーは断熱パネルを用いて気密性を保持し、外還気混合による予冷、余熱効果で負荷を低減します。通路側よりメンテナンスが可能です。

高機能空調制御

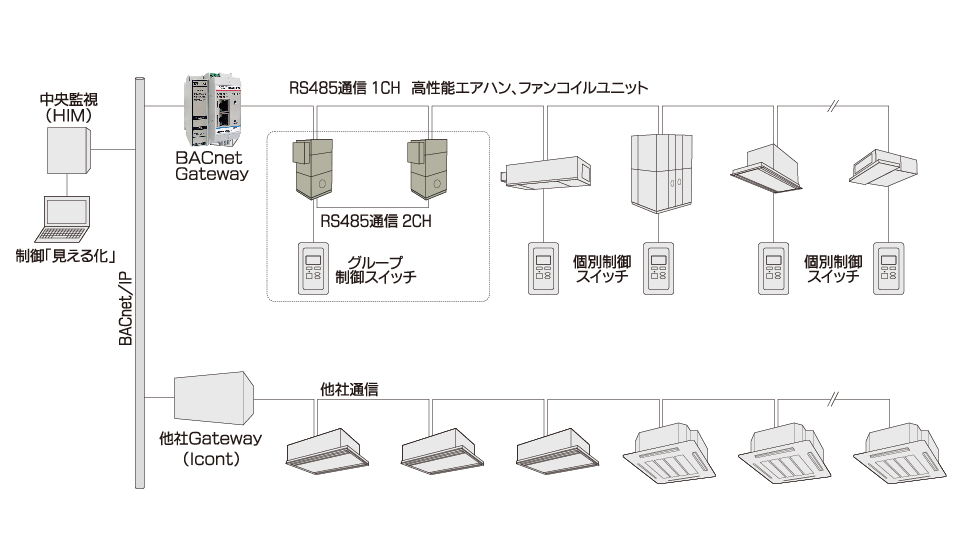

空調制御盤を標準装着し、負荷状態を監視しながら効果的に省エネ運転をします。BACnetを通じて熱源送水温度をコントロールしBEMS構築をアシストします。
制御:温湿度、CO2、外還気等換、外気冷房、外気冷房時の低温加湿、中間期の加湿暖房など

システム例

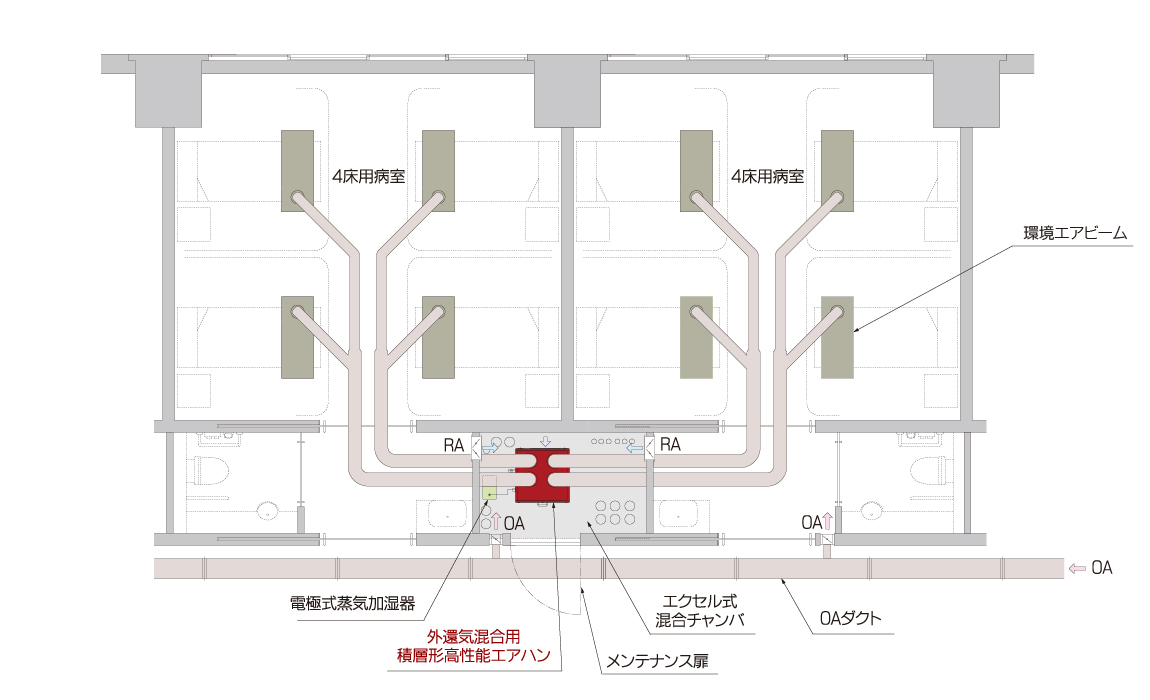

外気混合用 高性能エアハン 4床病室×2

病室空調は24時間運転で、特に湿度や空調機からの気流には配慮が必要です。高性能エアハンはハイブリッド加湿で乾燥しがちな冬期にも必要とされる湿度を確保します。ハイブリッド加湿は外気冷房時の低温加湿や中間期の加湿暖房が可能で、省エネにつながります。夏期は13℃過冷却による十分な除湿をおこない、吹き出し口にはエアビームを設置して結露を防ぎます。エアビームは放射空調用吹き出しユニットで風を感じず、結露と不快な風当りの課題を同時に解消することが可能です。

MODEL NUMBER

型番別詳細

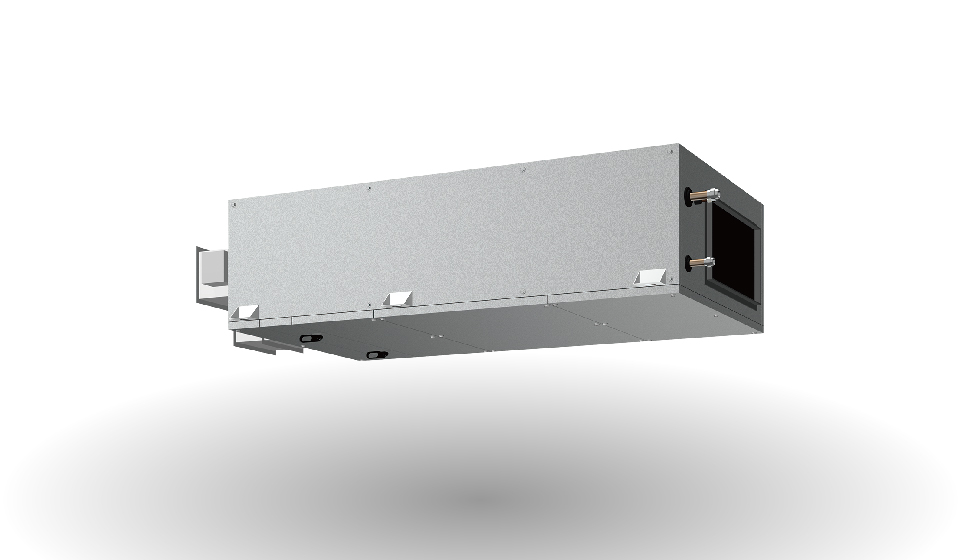

天埋形 外気処理用 SPC2-OA

天埋形 外気処理用 SPC2-OA

風量:1200~1,800㎥/h

特長
1 天埋形外気処理機(単一ダクト方式)で機械室不要。主要部品は下部より引出が可能
2 2ウェイ回路で二段階省エネ制御、低負荷時も⊿t10Kを確保
3 加湿は気化式
4 DCファン、ドレンアップポンプ、電動二方弁、自動制御盤組込
PDFダウンロード

天埋形 外還気混合用 SPC2-MA

天埋形 外還気混合用 SPC2-MA

風量:1200~1,800㎥/h

特長
1 天埋形外還気混合用空調機(単一ダクト方式)で機械室不要。主要部品は下部より引出が可能
2 2ウェイ回路で二段階省エネ制御、低負荷時も⊿t10Kを確保
3 加湿は気化式
4 DCファン、ドレンアップポンプ、電動二方弁、外還気調整ダンパ、自動制御盤組込
PDFダウンロード

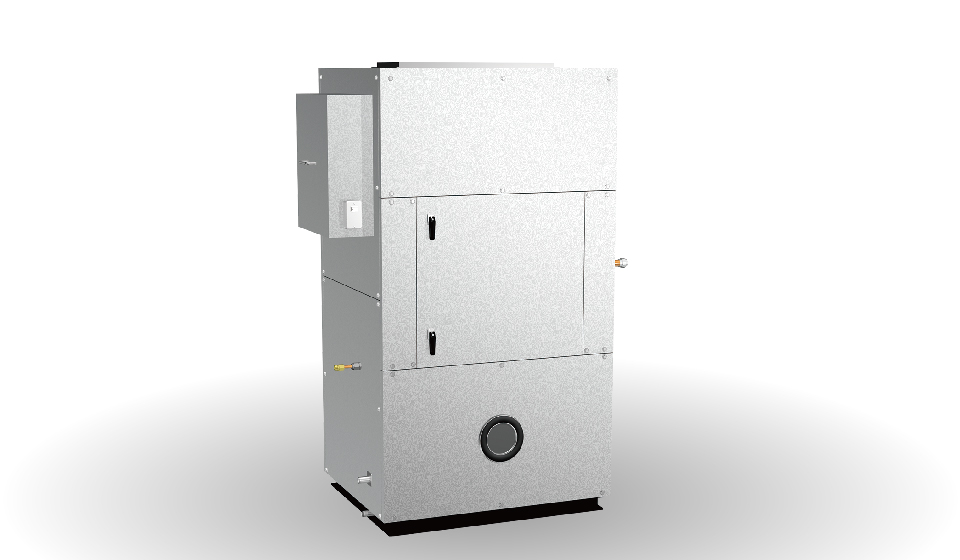

積層形 外気処理用 SPV2-OAE/OAW

風量:1,480~7,680㎥/h

特長
1 エクセル式混合チャンバ内設置の全外気処理機
2 蒸気加湿が安定し、設置面積が少ない縦長床置形
3 2ウェイ回路で二段階省エネ制御、低負荷時も⊿t10Kを確保
4 加湿は気化式(OAE型)とハイブリッド式(OAW型)の2タイプ
5 電動二方弁、自動制御盤組込
PDFダウンロード

積層形 外還気混合用 SPV2-MAE/MAW

積層形 外還気混合用 SPV2-MAE/MAW

風量:2,220~8,450㎥/h

特長
1 エクセル式混合チャンバ内設置の外還気混合処理機(単一ダクト方式)
2 蒸気加湿が安定し、設置面積が少ない縦長床置形
3 2ウェイ回路で二段階省エネ制御、低負荷時も⊿t10Kを確保
4 加湿は気化式(MAE型)とハイブリッド式(MAW型)の2タイプ
5 電動二方弁、自動制御盤組込
PDFダウンロード

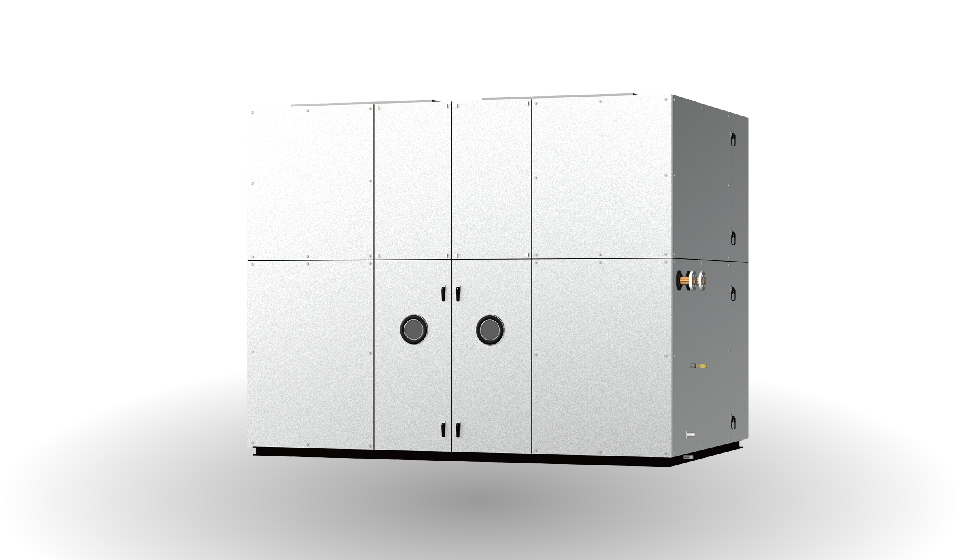

立形 外気処理用 DEC2-OAE/OAW

立形 外気処理用 DEC2-OAE/OAW

風量:4,000~30,000㎥/h

特長
1 機械室設置の全外気処理機。ECモータ・プラグファンを搭載した高静圧タイプ
2 蒸気加湿が安定し、設置面積が少ない縦長床置形
3 2ウェイ回路で二段階省エネ制御、低負荷時も⊿t10Kを確保
4 加湿は気化式(OAE型)とハイブリッド式(OAW型)の2タイプ
5 電動二方弁、自動制御盤組込
PDFダウンロード

立形 外還気混合用 DEC2-MAE/MAW

立形 外還気混合用 DEC2-MAE/MAW

風量:4,000~30,000㎥/h

特長
1 機械室設置の外還気混合処理機。ECモータ・プラグファンを搭載した高静圧タイプ
2 蒸気加湿が安定し、設置面積が少ない縦長床置形
3 2ウェイ回路で二段階省エネ制御、低負荷時も⊿t10Kを確保
4 加湿は気化式(MAE型)とハイブリッド式(MAW型)の2タイプ
5 電動二方弁、自動制御盤組込
PDFダウンロード
