空冷直膨式 高性能エアハン

平成26年度 省エネ大賞受賞製品

MENU

「13℃低温除湿」「ハイブリッド加湿」で空気質を大幅に向上させ、「2ウェイ回路方式」「交互デフロスト運転」で省エネ性と変動する負荷への安定的な制御性を発揮します。
高性能用空調制御盤を標準搭載し、BACnet接続で空調システムを一体化します。
「寒冷地仕様室外機」のオプション対応も可能。

用途
FEATURES

製品の特長

  • 特長.01

    2ウェイ回路直膨コイルで冷媒回路を2回路に分割形成することで低負荷制御が可能

  • 特長.02

    交互デフロスト運転制御と寒冷地仕様室外機のオプション対応で暖房性能を向上

  • 特長.03

    13℃過冷却除湿により風量30%削減、送風動力40~45%削減

  • 特長.04

    気化式と蒸気式のハイブリッド加湿(立形・積層形のみ)によりローコストで安定加湿

  • 特長.05

    低温送風に対応した吹き出し口で結露を防止

楕円管2ウェイ回路直膨コイル

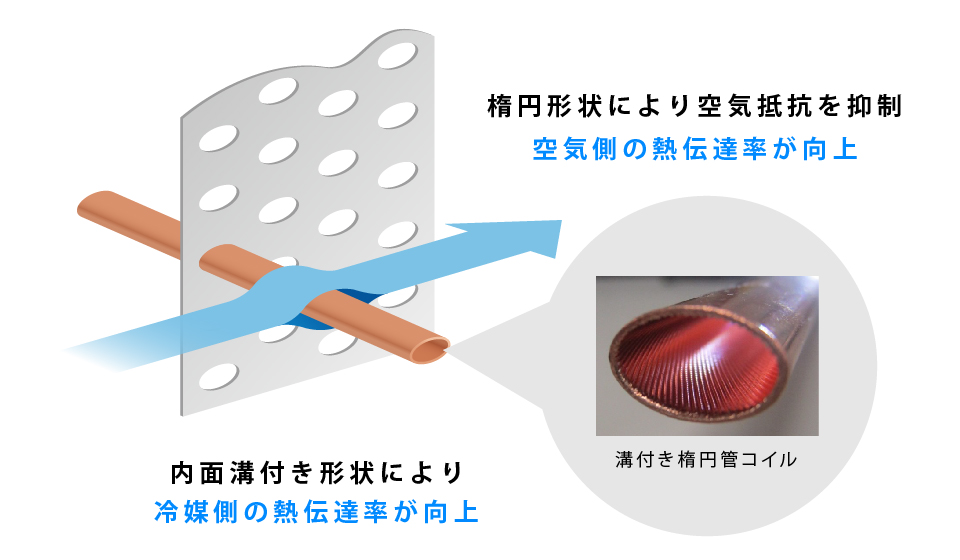

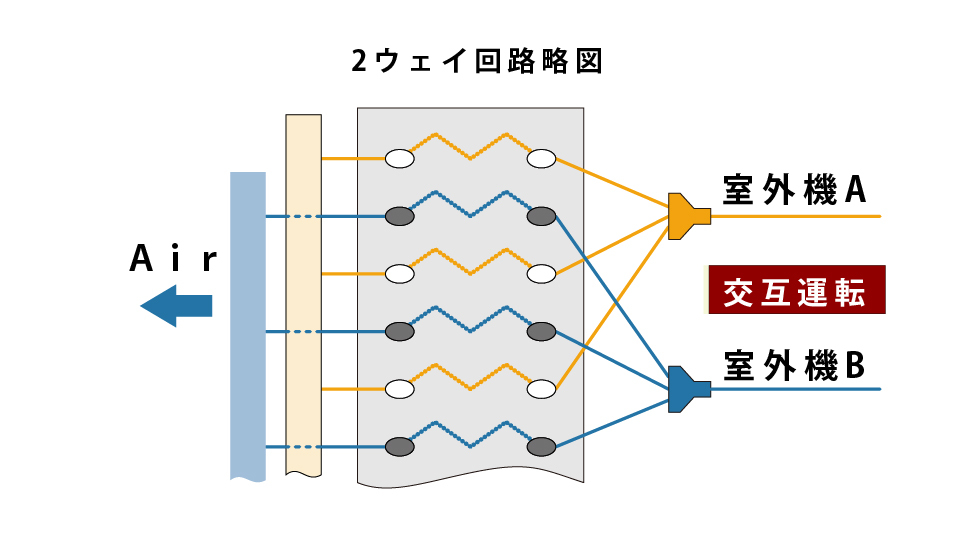

全機種に2ウェイ回路の熱交換器を搭載しています。コイルは楕円形状で空気抵抗を低減し、送風動力を抑えます。冷媒回路をバランスよく均等に分け2ウェイとすることで、低負荷時の制御性と省エネ性を高めます。

室外機の交互運転

室外機は2台1組で運転します。始動時は最大出力、室温安定時には容量制御、中間期・低負荷時には片側を完全に停止することで、実質20%まで絞ることが可能になります。また、冬期の着霜時には交互にデフロスト運転をおこない、給気温度の過度な低下を抑制します。

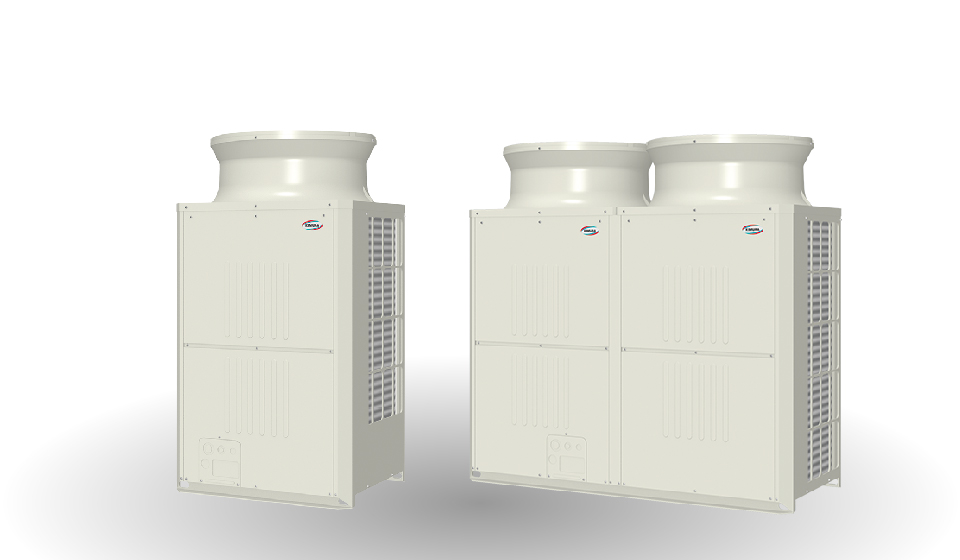

空冷直膨式設備用室外機

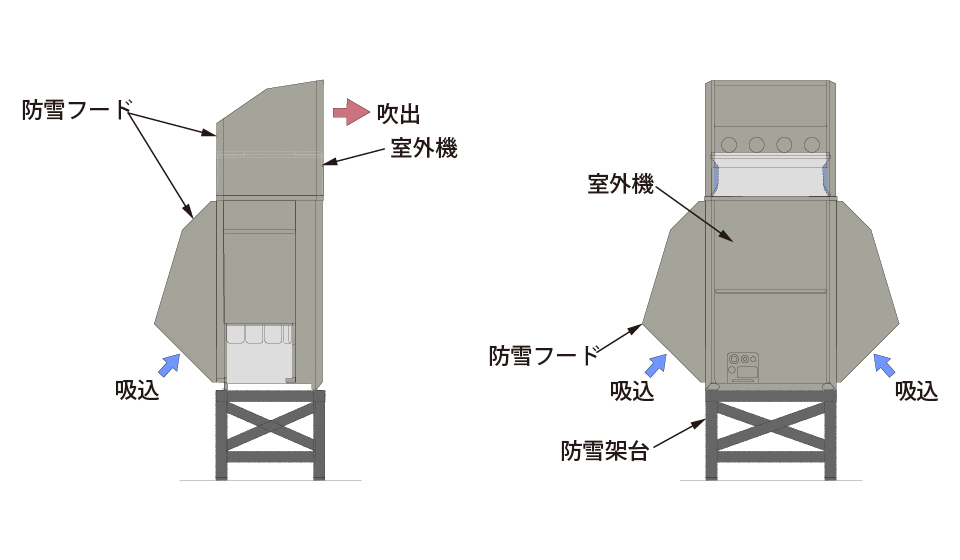

冷媒R410Aを使用した空冷直膨式室外機です。高性能化により13℃低温送風が可能で、省風量による送風動力の削減と、十分な除湿が可能です。また、軽量・コンパクト設計のため搬入が効率化でき、設計の自由度を高めます。オプションで防雪フードの装着が可能で、積雪地域での能力低下や異常運転を防止します。
5・8・10・16・20・24・30・40・50HP

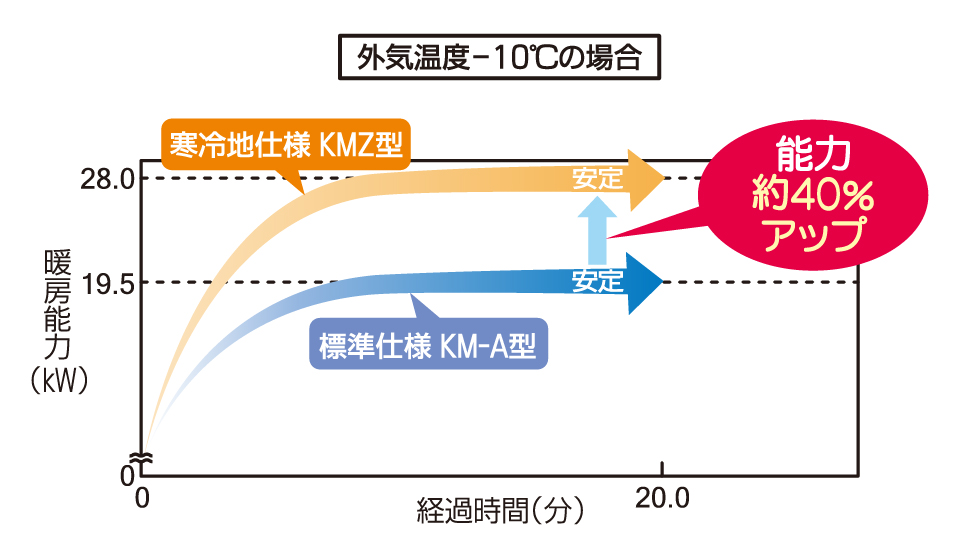

寒冷地仕様室外機 KMZ型

  • 暖房能力

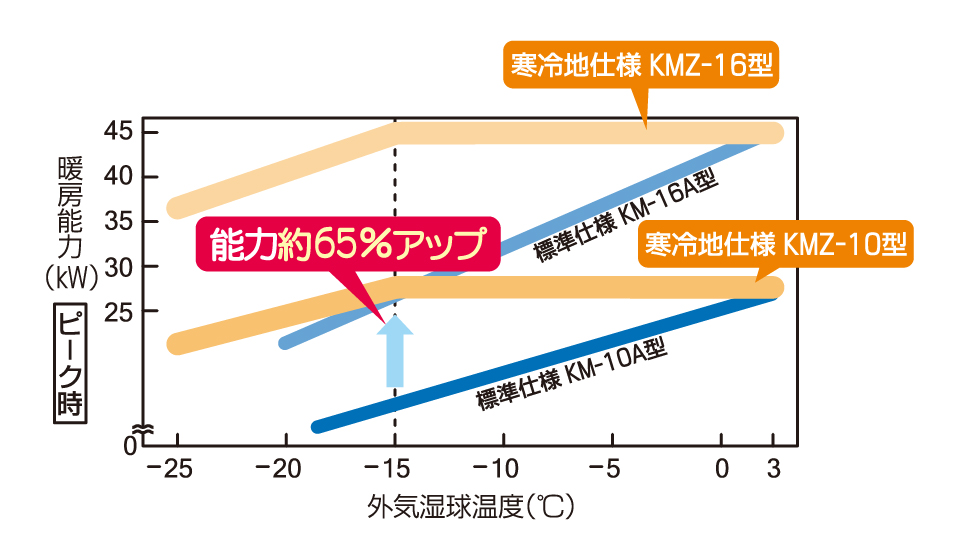

    フラッシュインジェクション回路を搭載し、外気温度-15℃でも定格と同等の能力をキープします。運転範囲は外気温度-25℃まで対応しています。

  • スピード暖房

    暖房能力をアップし、立ち上がり時間を短縮します。

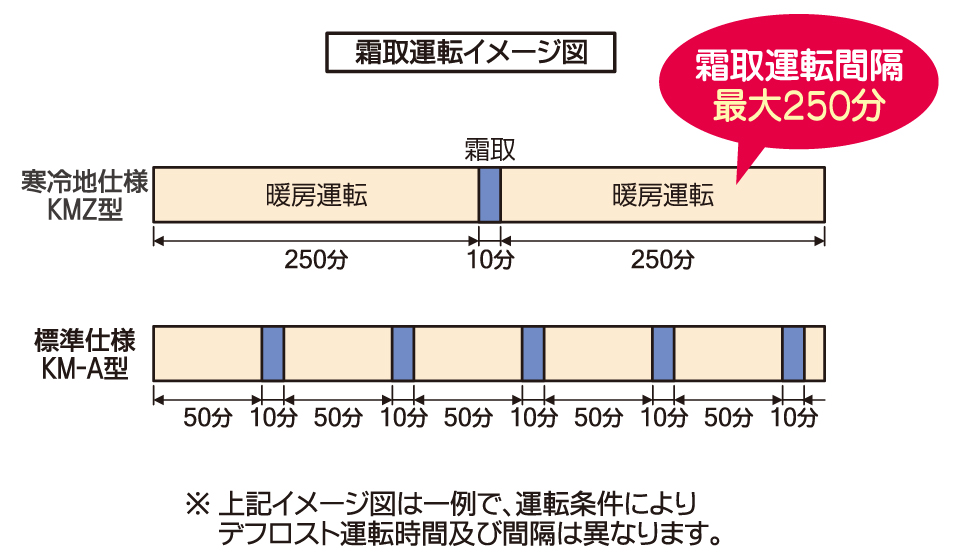

  • 除霜間隔を延長

    着霜状態の検出精度を高め、除霜運転に入る頻度を低減。除霜を最大約250分まで延長します。

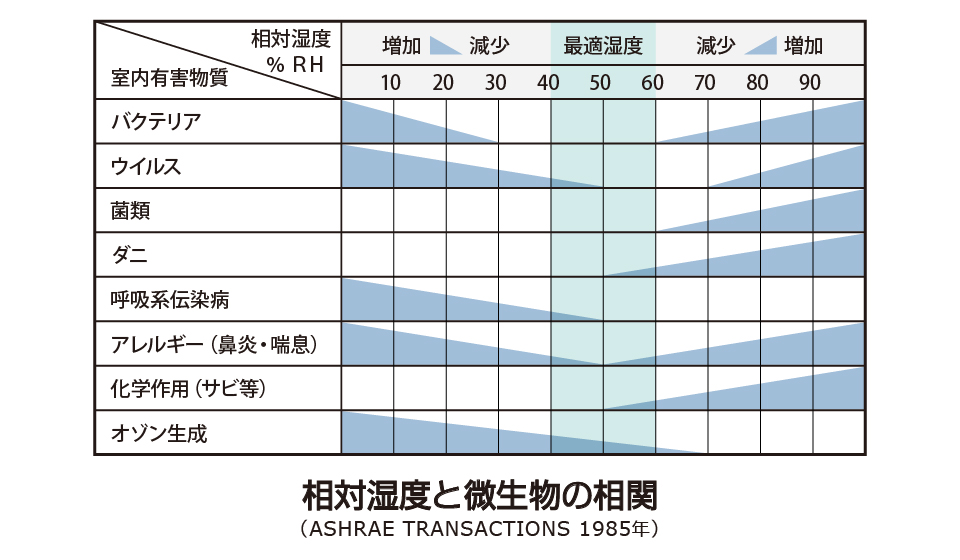

湿度制御

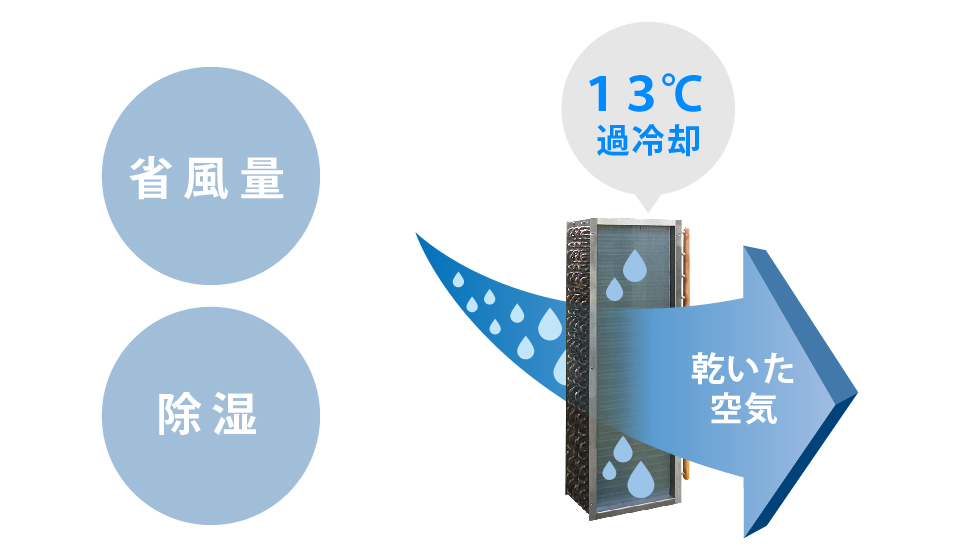

除湿は13℃過冷却でおこないます。13℃過冷却運転は風量を30%削減でき、送風動力を40~45%削減します。エネルギーを抑えながら十分な除湿をすることが可能で、快適なクールビズを実現します。

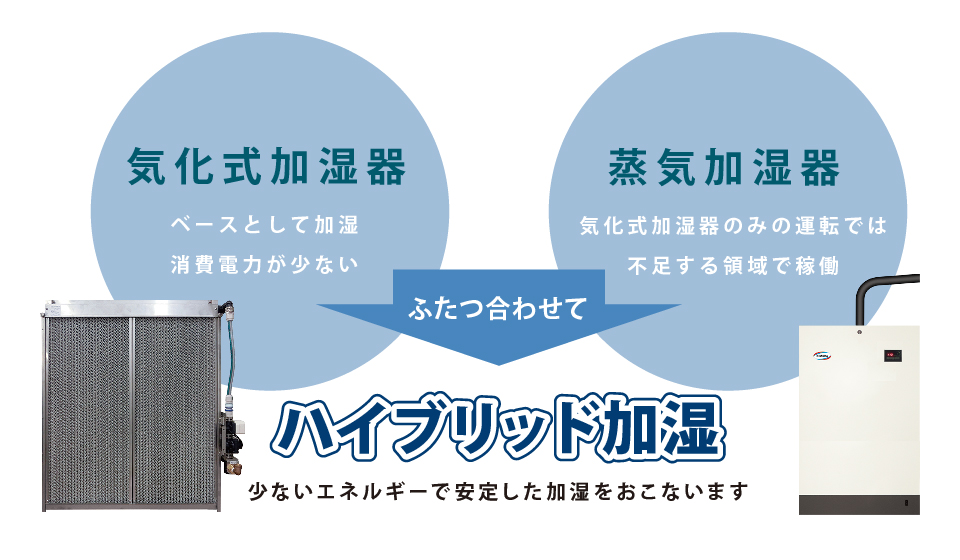

加湿は気化式またはハイブリッド式を標準搭載しています。ハイブリッド加湿は通常気化式加湿を優先し、湿度不足時のみ蒸気加湿を併用する方式です。エネルギーを抑えながら適切な湿度コントロールができ、蒸気加湿暖房や外気冷房加湿などの省エネ運転を可能にします。

省エネ制御

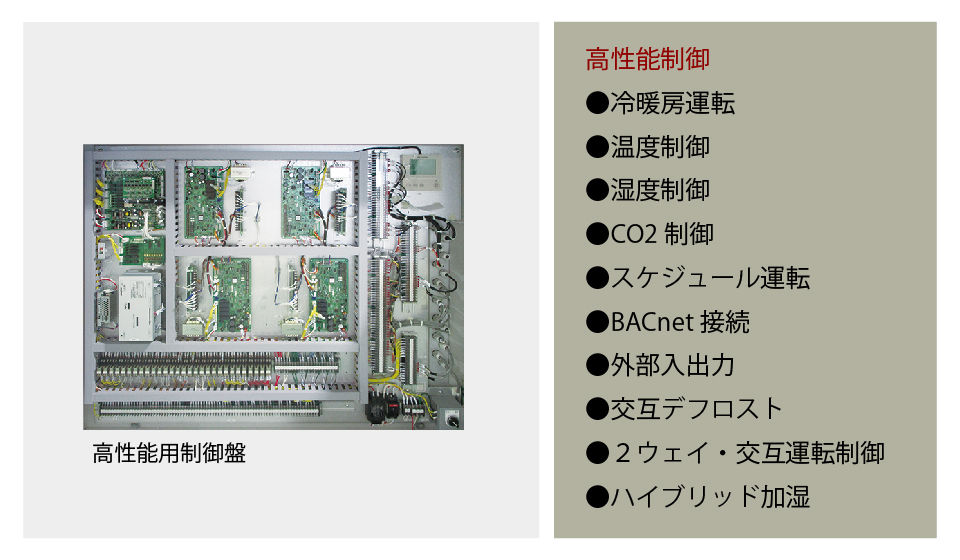

  • 空調制御盤

    空調制御盤を標準装備し、コストを抑えながら効果的な省エネ制御を実現します。
    冷暖房運転、温度制御、湿度制御、CO2制御、スケジュール運転、BACnet接続、外部入出力、交互デフロスト、2ウェイ・交互運転制御、ハイブリッド加湿など

  • 外調機

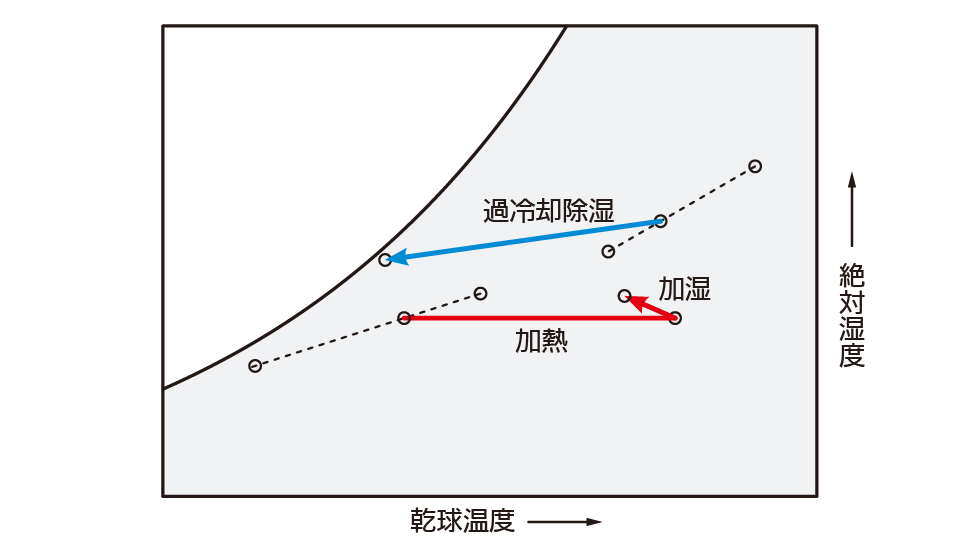

    夏期は外気を室内の絶対湿度まで過冷却除湿し、冬期も同様に加熱・加湿します。新鮮な外気を導入しながら室内用循環空調機の負担を軽減します。

  • 外気混合空調機

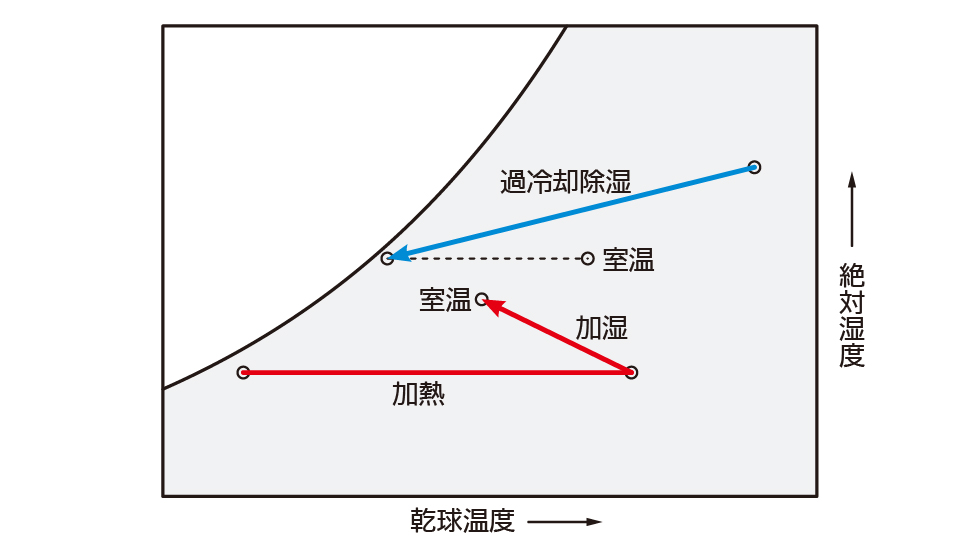

    1台の空調機で外気と還気を混合処理し、設備と制御を簡略化します。2ウェイ運転制御で低負荷時の快適性と省エネ性を向上します。

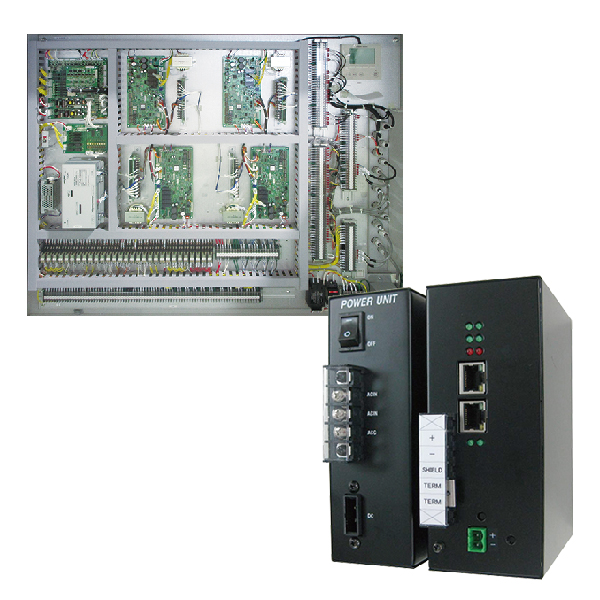

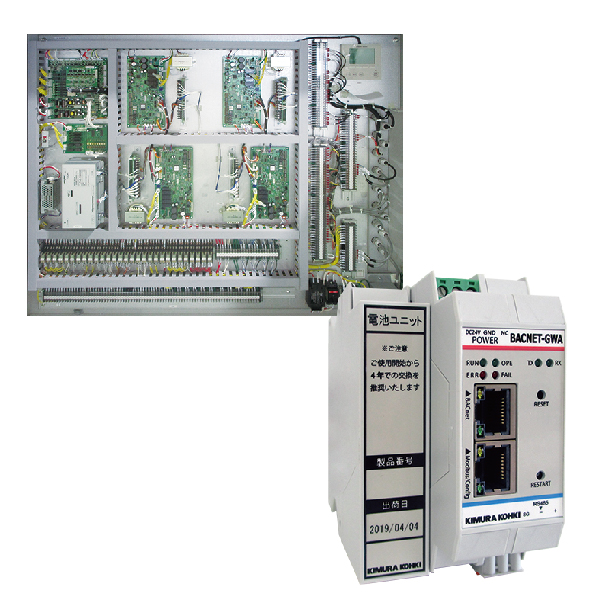

BACnetゲートウェイ

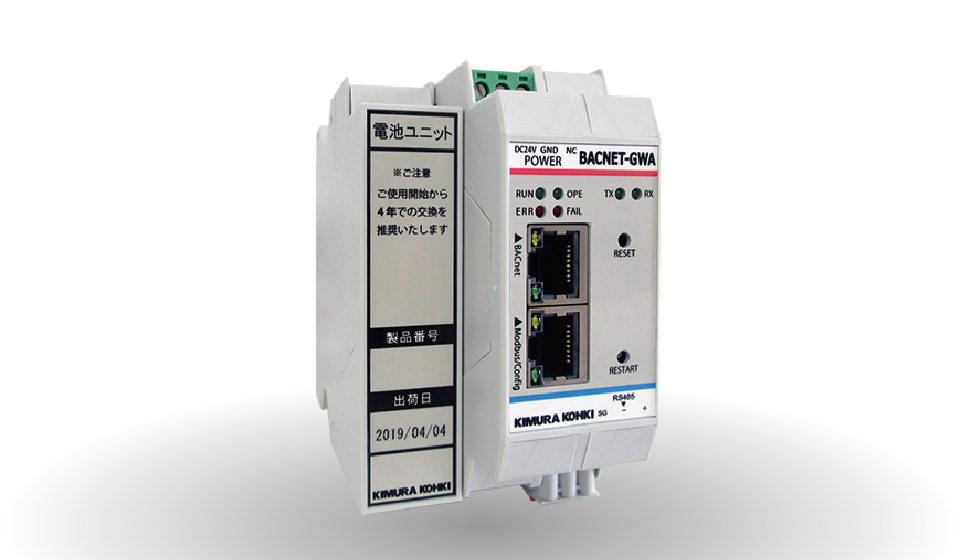

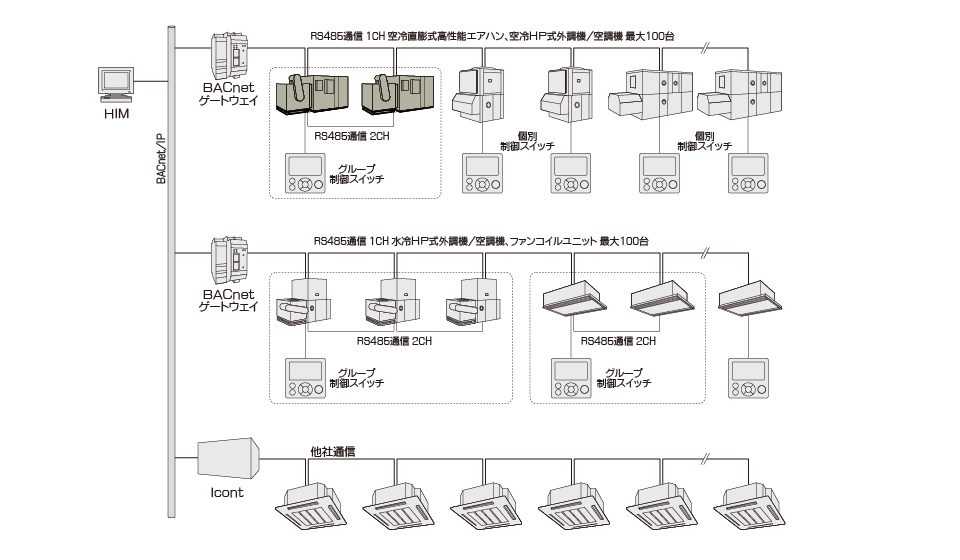

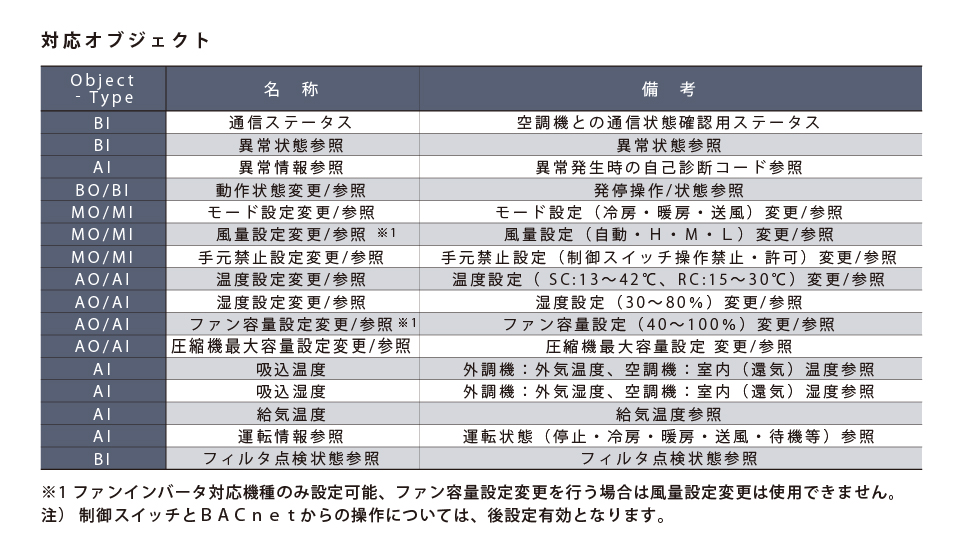

BACnetゲートウェイ1台で最大100台の空調機が接続できます。発停、設定変更・参照、センサ入力、運転・異常情報など多様なオブジェクトを標準装備。Web接続で簡単に空調機の登録やオブジェクトPVの変更・参照がおこなえます。

低温送風用吹出口

低温送風時の結露対策として「誘引式吹出口」を接続します。給気と同時に室内空気を誘引し、吹出しユニット内で冷風と混合する設計で、再熱および結露防止効果があります。

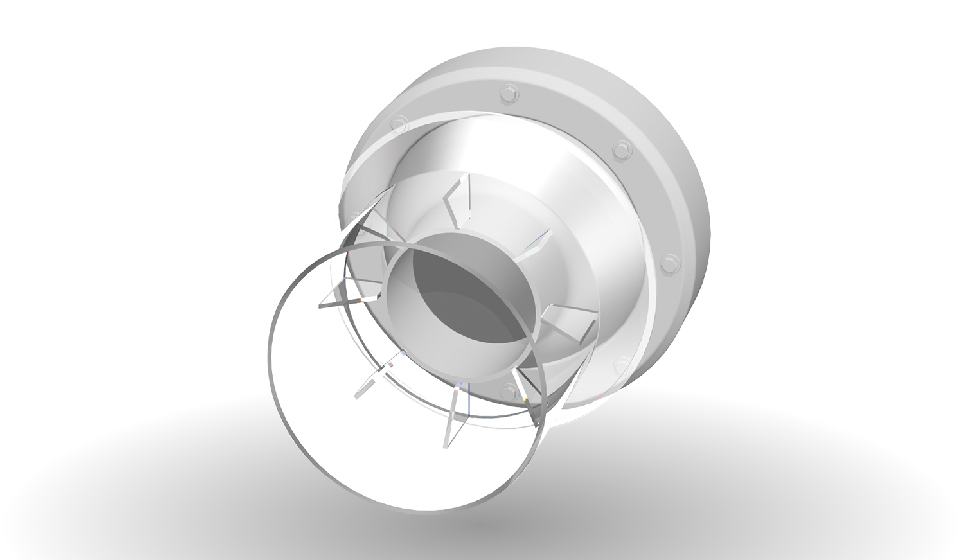

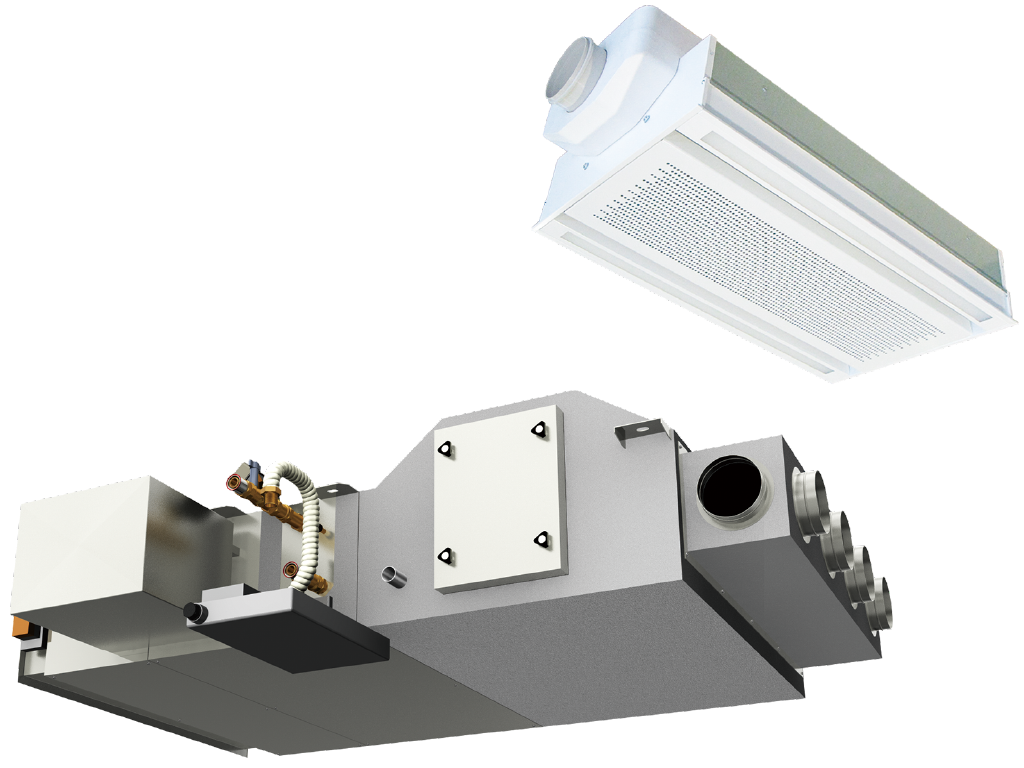

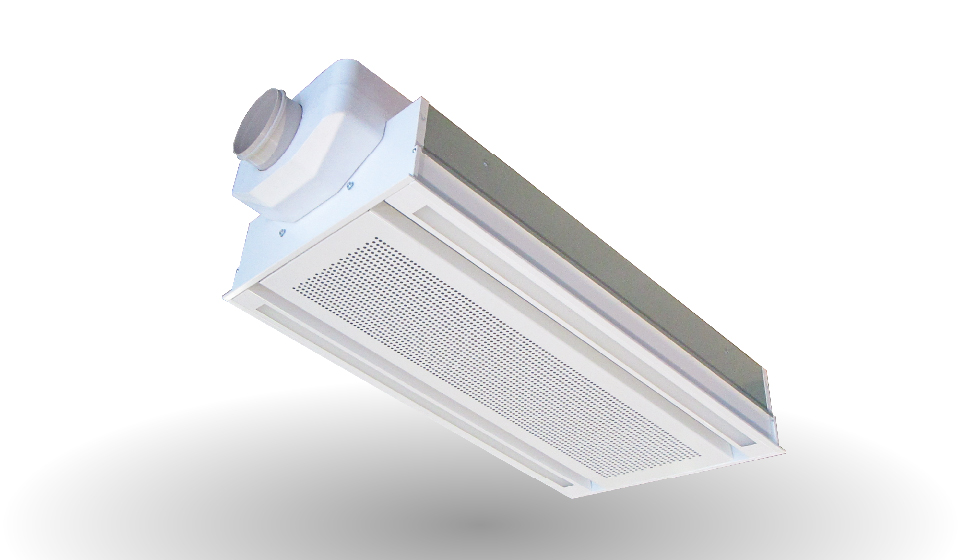

  • 環境エアビーム

    高性能エアハンに接続し、放射空調を実現します。これまでにない快適感を提供しつつ空調機の性能を最大限に活かす設計で、室内空気を誘引することにより低温送風時の結露も防止します。オフィスや病院、ホテル客室など人のいる環境に最適です。

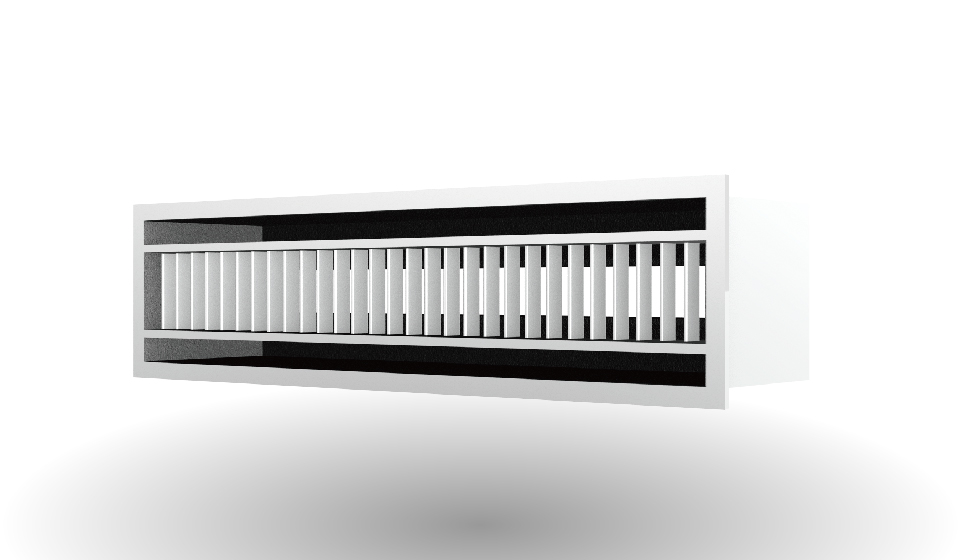

  • 誘引レジスター

    室内空気を誘引しユニット内で冷風と混合することで結露を防止します。ホテル客室、小規模店舗、食堂、廊下などに最適です。

  • 誘引パンカー

    室内空気を誘引し結露を防止するとともに、周辺の空気を誘引することでより遠くまで冷気を届けます。工場や倉庫などの大空間に最適です。

ゆらぎ放射空調「環境エアビーム」

人にもモノにも優しい「エアビーム」

凛とした清涼感、包まれるような暖かさ。風を感じない空調はオフィス・病院・学校・ホテルなど人へのやさしさが求められる環境に最適です。
また薬品、製菓、金箔など、気流の影響に配慮が必要な現場にも多数採用されています。

図書館
病院
ホテル

  • 01
    除湿時の結露対策

    13℃低温送風は省エネ効果が高く十分な除湿が可能ですが、結露対策が必要となります。エアビームは給気圧で室内空気を誘引するため再熱効果が得られ、再熱器を用いず結露を回避することができます。

  • 02
    加湿時の結露対策

    冬期のウィルス感染予防には加湿が効果的ですが、窓ガラスの結露につながることがあります。放射熱は温度の高い方から低い方へ移動し、窓ガラス内面の熱伝達率を抑制します。(※)十分な結露防止性能を保証するものではありませんので複層ガラス等のご使用を推奨します。

  • 03
    「ゆらぎ放射」による快適感

    放射空調は対流空調で問題となりやすい不快な気流を解消し、室内の水平方向および垂直方向の温度差を緩和します。 エアビームは熱放射と微少気流を併用する新方式で、放射空調の快適感と外調機や空調機がもつ換気機能や調湿機能を両立することができます。

  • 04
    高い汎用性

    特別な専用設備を必要とせず、一般に普及している対流空調システムの「吹き出し口」として接続するだけで放射空調を確立します。

  • 05
    異分野と一体化

    照明、音響スピーカー、イオン・オゾン発生器の組込が可能です。

  • 06
    モノへのやさしさ

    精密測定機器への気流対策、食品の乾燥対策など、ものづくりの現場でも品質向上に貢献しています。

製品一覧

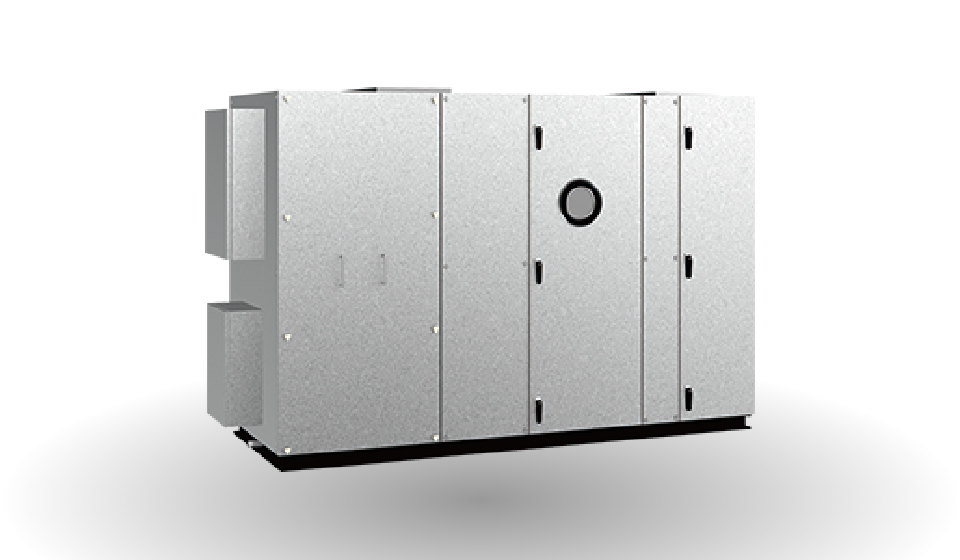

  • プラグファン組込 コンパクト形

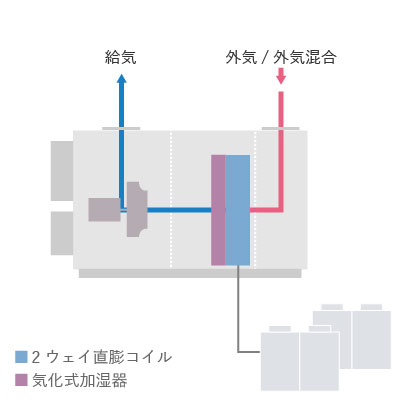

    CAV-HPZ型:外調機/外気混合空調機

  • プラグファン組込 水平形

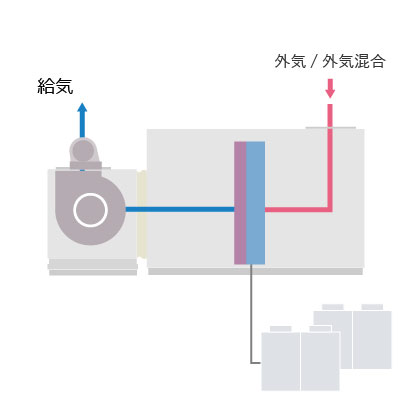

    FCH-HPZ型:外調機/外気混合空調機

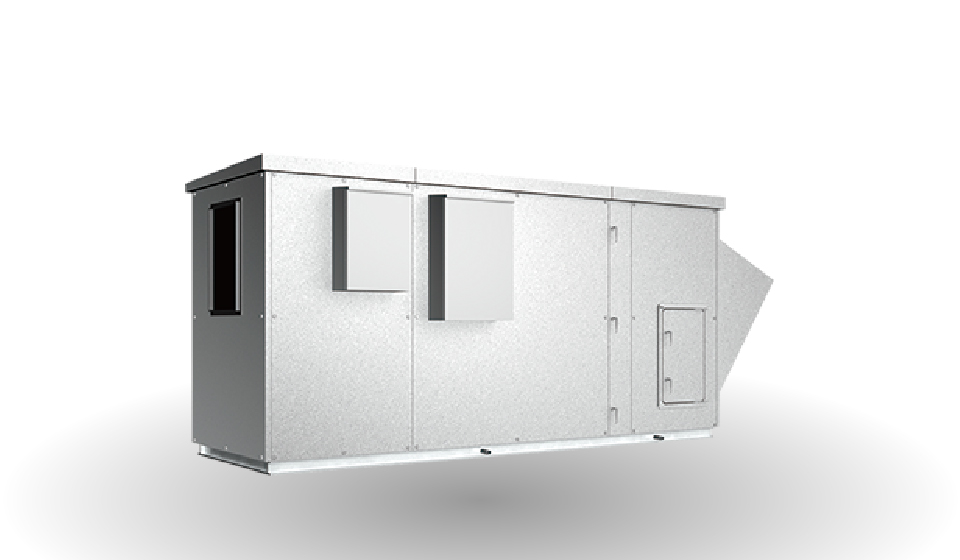

  • プラグファン組込 屋外形

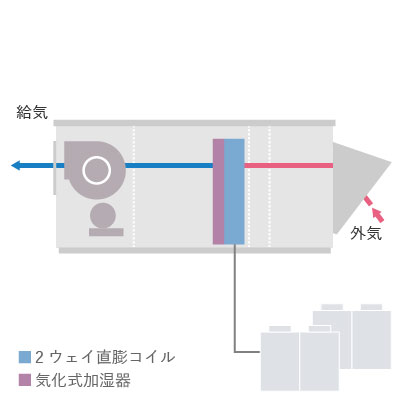

    FCH-HPZ-AD型:外調機

  • コンパクト形

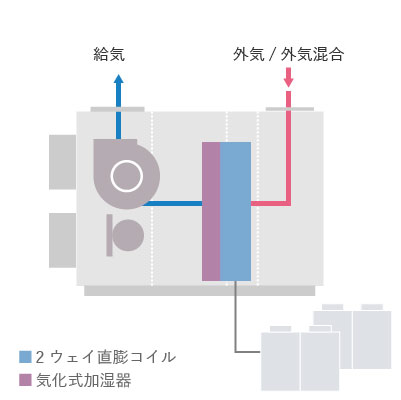

    CAV-HZ型:外調機/外気混合空調機

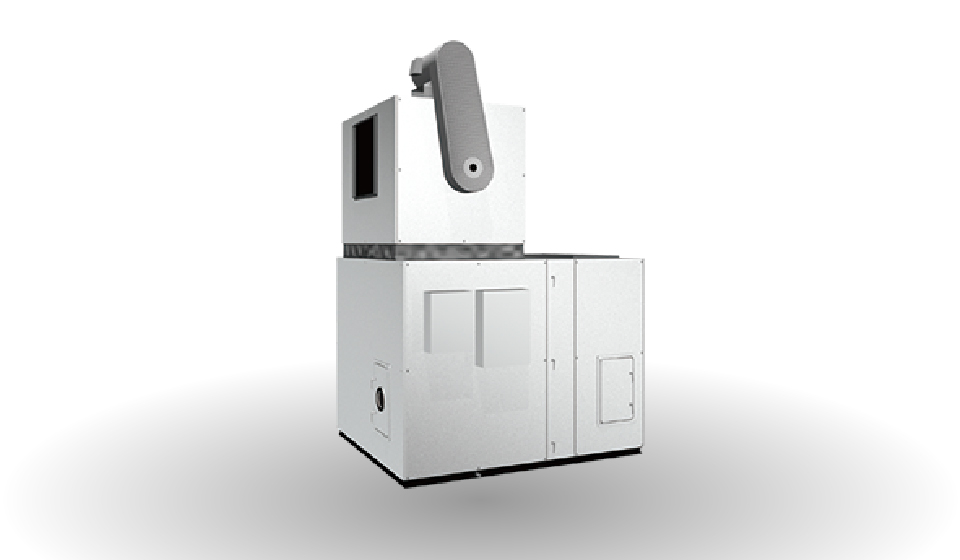

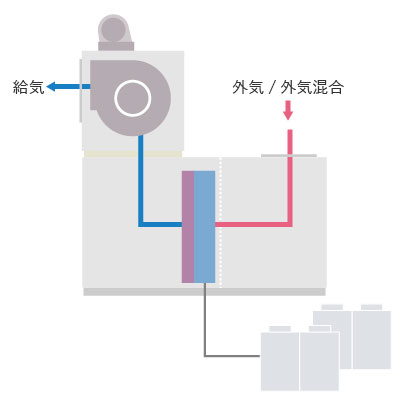

  • 立形

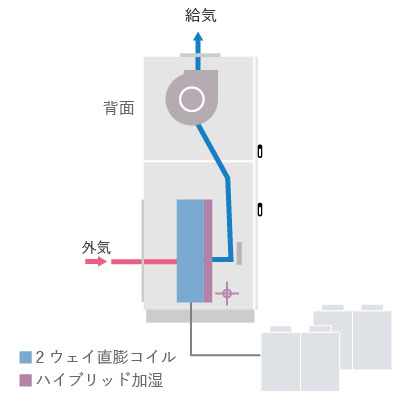

    FCV-HZ型:外調機/外気混合空調機
    ハイブリッド加湿対応

  • 水平形

    FCH-HZ型:外調機/外気混合空調機

  • 屋外形

    FCH-HZ-AD型:外調機

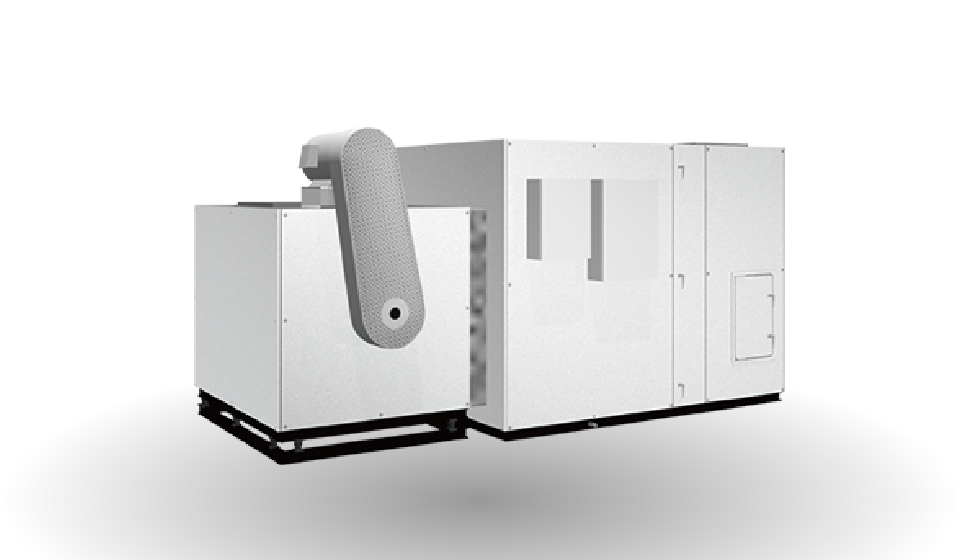

  • 還気ファン/排気ファン組込形

    AR2-HZ型:外調機/外気混合空調機

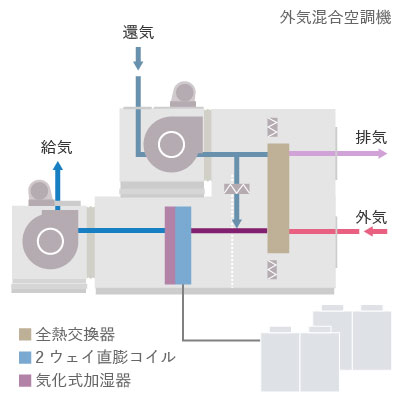

  • 全熱交換器組込形

    AC2-HZ型:外調機/外気混合空調機

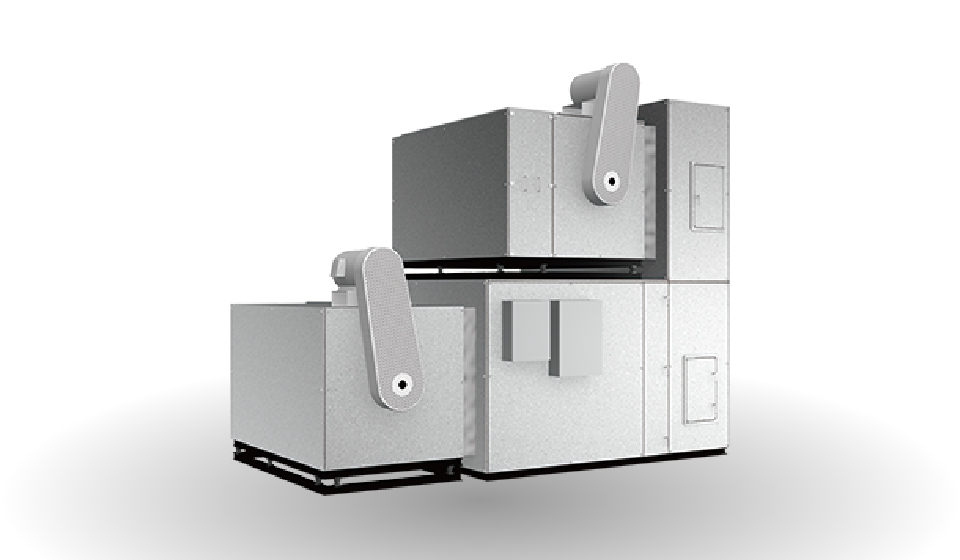

  • 積層形外調機

    SHV-HZ型:外調機
    ハイブリッド加湿対応

  • ECプラグファン組込 立形

    DHV-HPZ型:外調機
    ハイブリッド加湿対応

MODEL NUMBER

型番別詳細

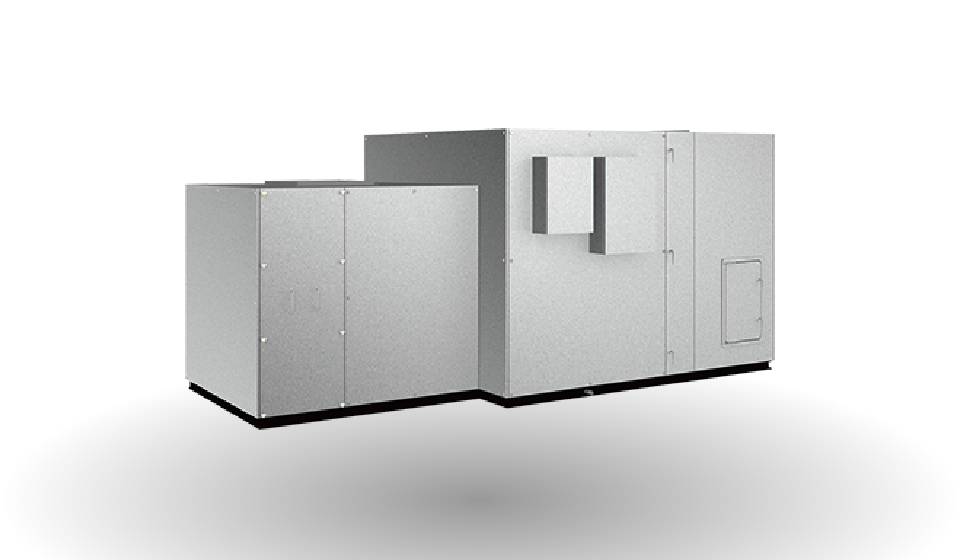

プラグファン組込 コンパクト形 外調機/外気混合空調機 CAV-HPZLX/HPZMX

風量:2,850~15,160m3/h

特長
1 機械室、廊下などの屋内に設置する薄型コンパクトタイプ
2 プラグファン、低圧損オーバルコイル組込みの省エネ仕様
3 定風量/可変風量、給気温度制御/還気温度制御を選択
4 高性能制御盤を標準搭載
5 コイル列数/室外機型番を選択
6 交互デフロスト運転
7 2ウェイ・交互運転制御

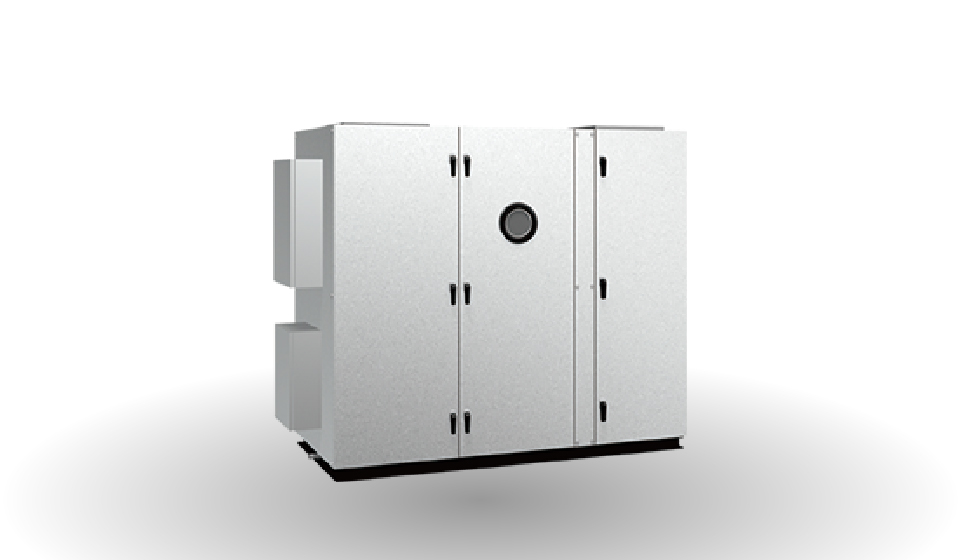

プラグファン組込 水平形 外調機/外気混合空調機 FCH-HPZLX/HPZMX

風量:3,240~56,380m3/h

特長
1 機械室などの屋内に設置する水平型
2 プラグファン、低圧損オーバルコイル組込みの省エネ仕様
3 定風量/可変風量、給気温度制御/還気温度制御を選択
4 高性能制御盤を標準搭載
5 コイル列数/室外機型番を選択
6 交互デフロスト運転
7 2ウェイ・交互運転制御

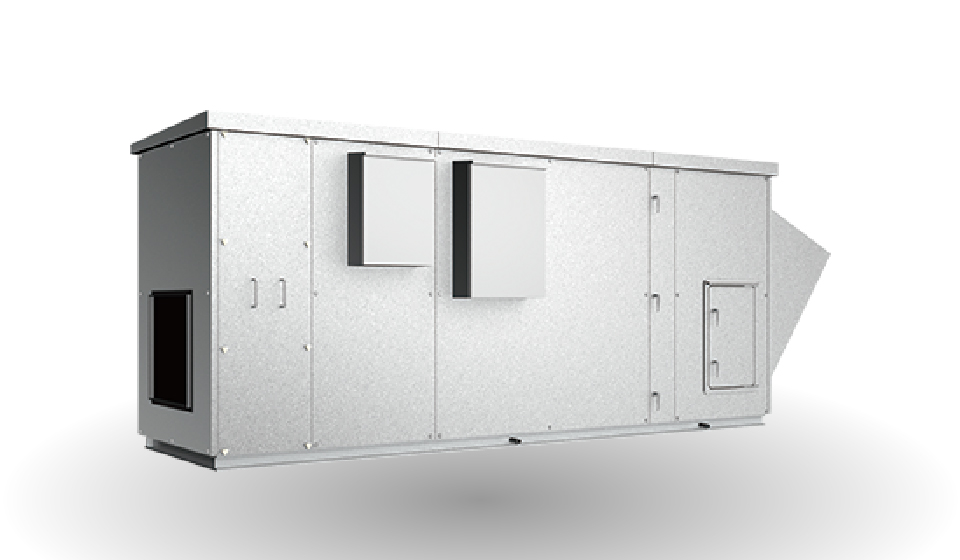

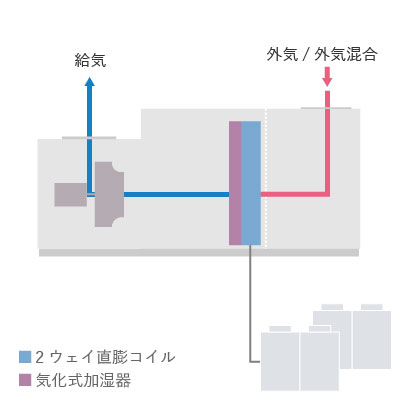

プラグファン組込 屋外形 外調機 FCH-HPZLX-AD

風量:1,630~19,770m3/h

特長
1 屋外設置の水平型
2 プラグファン、低圧損オーバルコイル組込みの省エネ仕様
3 定風量/可変風量を選択、給気温度制御
4 高性能制御盤を標準搭載
5 コイル列数/室外機型番を選択
6 交互デフロスト運転
7 2ウェイ・交互運転制御

コンパクト形 外調機/外気混合空調機 CAV-HZLX/HZMX

風量:2,850~15,160m3/h

特長
1 機械室、廊下などの屋内に設置する薄型コンパクトタイプ
2 シロッコファン、低圧損オーバルコイル組込みの省エネ仕様
3 定風量/可変風量、給気温度制御/還気温度制御を選択
4 高性能制御盤を標準搭載
5 コイル列数/室外機型番を選択
6 交互デフロスト運転
7 2ウェイ・交互運転制御

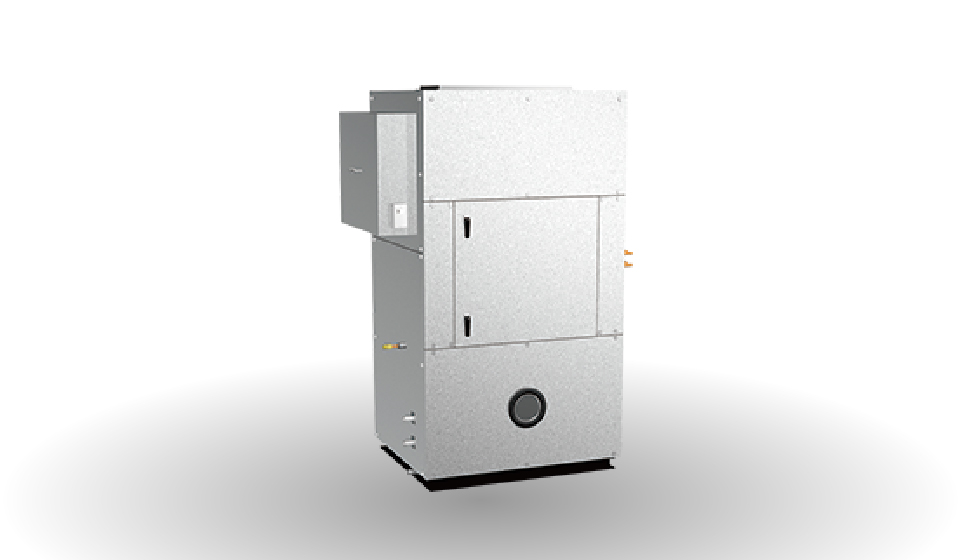

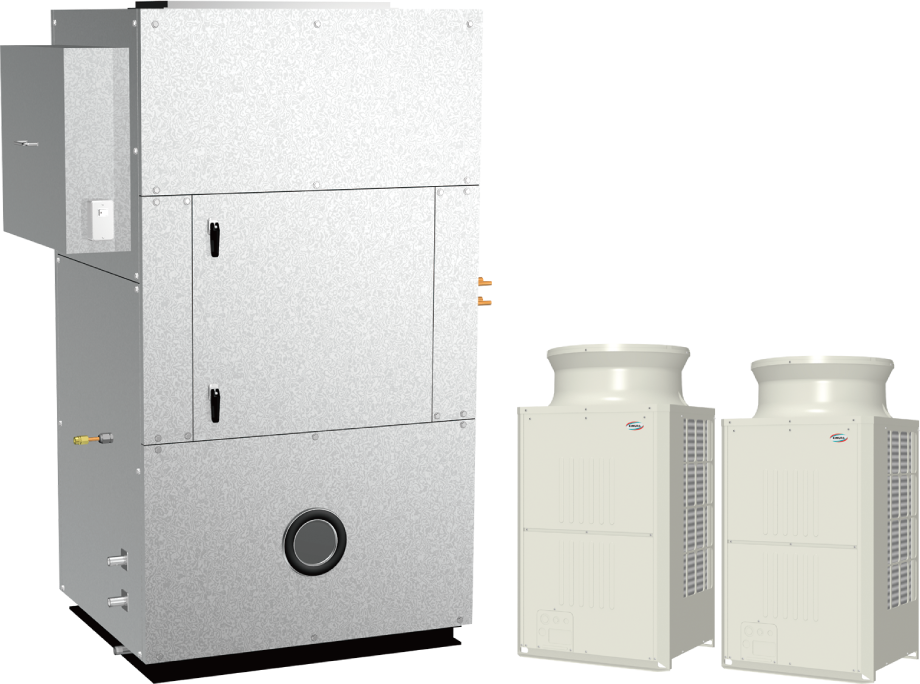

立形 外調機/外気混合空調機 FCV-HZLX/HZMX

風量:3,240~56,380m3/h

特長
1 機械室などの屋内に設置する立型
2 シロッコファン、低圧損オーバルコイル組込みの省エネ仕様
3 ハイブリッド加湿組込可能
4 定風量/可変風量、給気温度制御/還気温度制御を選択
5 高性能制御盤を標準搭載
6 コイル列数/室外機型番を選択
7 交互デフロスト運転
8 2ウェイ・交互運転制御
9 気化式+蒸気式によるハイブリッド加湿対応

水平形 外調機/外気混合空調機 FCV-HZLX/HZMX

風量:3,240~56,380m3/h

特長
1 機械室などの屋内に設置する水平型
2 シロッコファン、低圧損オーバルコイル組込みの省エネ仕様
3 定風量/可変風量、給気温度制御/還気温度制御を選択
4 高性能制御盤を標準搭載
5 コイル列数/室外機型番を選択
6 交互デフロスト運転
7 2ウェイ・交互運転制御

屋外形 外調機 FCH-HZLX-AD

風量:1,630~19,770m3/h

特長
1 屋外設置の水平型
2 シロッコファン、低圧損オーバルコイル組込みの省エネ仕様
3 定風量/可変風量を選択、給気温度制御
4 高性能制御盤を標準搭載
5 コイル列数/室外機型番を選択
6 交互デフロスト運転
7 2ウェイ・交互運転制御

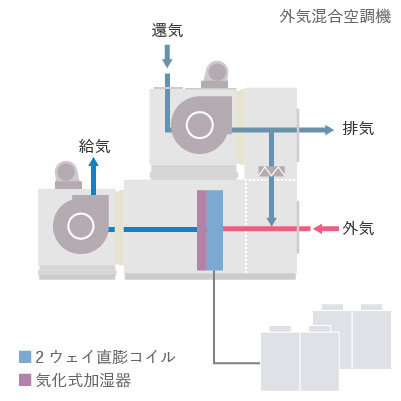

還気ファン/排気ファン組込形 外調機/外気混合空調機 AR2-HZLX/HZMX

風量:1,590~40,820m3/h

特長
1 機械室などの屋内に設置する還気ファン型(HZMX)/排気ファン組込型(HZLX型)
2 シロッコファン、低圧損オーバルコイル組込みの省エネ仕様
3 定風量/可変風量を選択、給気温度制御(HZLX)/給気温度制御または還気温度制御(HZMX)を選択
4 高機能制御盤を標準搭載
5 コイル列数/室外機型番を選択
6 交互デフロスト運転
7 2ウェイ・交互運転制御

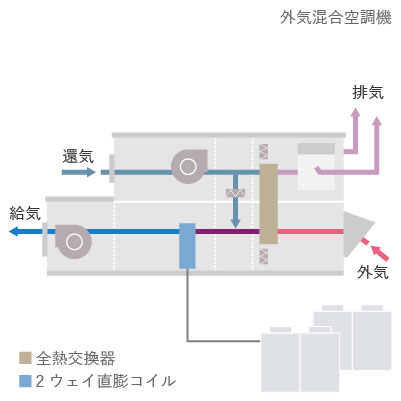

全熱交換器組込形 外調機/外気混合空調機 AC2-HZLX/HZMX

風量:3,370~22,030m3/h

特長
1 機械室などの屋内に設置する還気ファン、回転式全熱交換器組込型
2 シロッコファン、低圧損オーバルコイル組込みの省エネ仕様
3 定風量/可変風量を選択、給気温度制御(HZLX)/給気温度制御または還気温度制御(HZMX)を選択
4 高機能制御盤を標準搭載
5 コイル列数/室外機型番を選択
6 交互デフロスト運転
7 2ウェイ・交互運転制御

積層形 外調機  SHV-HZLX-E/W

風量:1300~6,330m3/h

特長
1 機械室、廊下などの屋内に設置するコンパクトタイプ
2 シロッコファン、低圧損オーバルコイル組込の省エネ対応
3 定風量/可変風量を選択、給気温度制御
4 高性能制御盤を標準搭載
5 コイル列数/室外機型番を選択
6 交互デフロスト運転
7 2ウェイ回路コイルで優れた低負荷時制御
8 加湿は気化式(E型)とハイブリッド式(W型)の2タイプ

積層形 外気混合空調機 SHV-HZMX-E/W

風量:1480~8450m3/h

特長
1 機械室、廊下などの屋内に設置するコンパクトタイプ
2 シロッコファン、低圧損オーバルコイル組込の省エネ対応
3 定風量/可変風量、給気温度/還気温度を選択
4 高性能制御盤を標準搭載
5 コイル列数/室外機型番を選択
6 交互デフロスト運転
7 2ウェイ回路コイルで優れた低負荷時制御
8 加湿は気化式(E型)とハイブリッド式(W型)の2タイプ

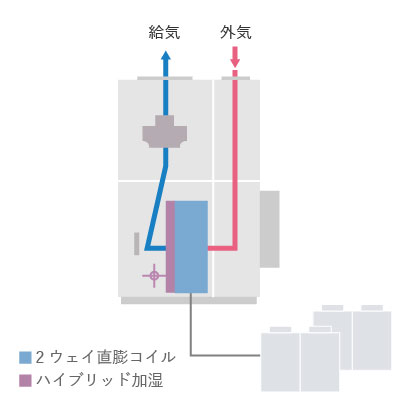

ECプラグファン組込立形 外調機 DHV-HPZLX-E/W

風量:3540~34210m3/h

特長
1 機械室設置の全外気処理機。ECモータ・プラグファンを搭載した高静圧タイプ
2 シロッコファン、低圧損オーバルコイル組込の省エネ対応
3 定風量/可変風量を選択、給気温度制御
4 高性能制御盤を標準搭載
5 コイル列数/室外機型番を選択
6 交互デフロスト運転
7 2ウェイ回路コイルで優れた低負荷時制御
8 加湿は気化式(E型)とハイブリッド式(W型)の2タイプ

ECプラグファン組込立形 外気混合空調機 DHV-HPZMX-E/W

風量:2690~30460m3/h

特長
1 機械室設置の外還気混合処理機。ECモータ・プラグファンを搭載した高静圧タイプ
2 シロッコファン、低圧損オーバルコイル組込の省エネ対応
3 定風量/可変風量、給気温度/還気温度を選択
4 高性能制御盤を標準搭載
5 コイル列数/室外機型番を選択
6 交互デフロスト運転
7 2ウェイ回路コイルで優れた低負荷時制御
8 加湿は気化式(E型)とハイブリッド式(W型)の2タイプ

外調機/制御システム 給気温度制御 定風量/可変風量共通

外気混合空調機 制御システム 給気温度制御 定風量/可変風量共通

外気混合空調機 制御システム 室内(還気)温度制御 定風量/可変風量共通

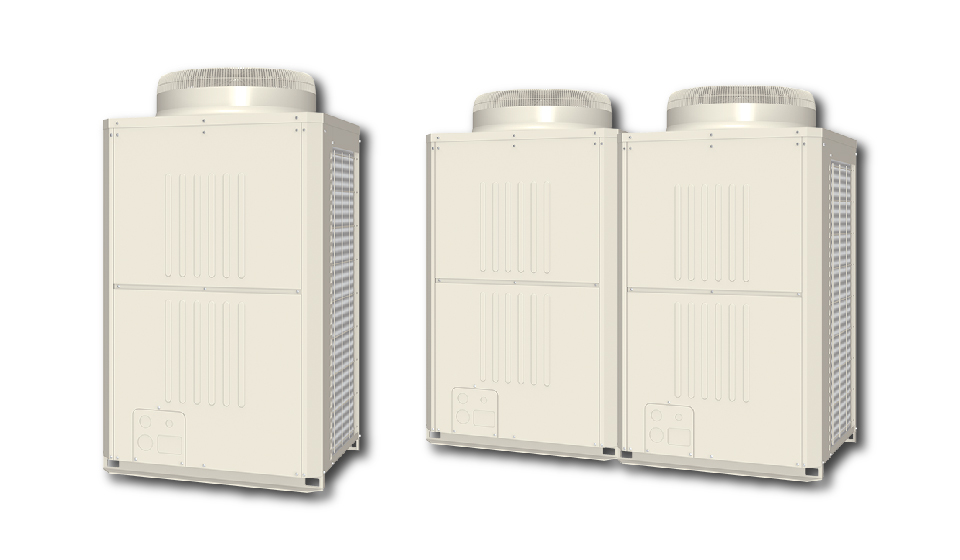

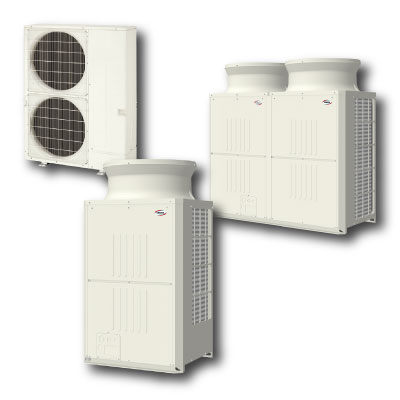

直膨式 空冷室外機 KM-DX

5HP~30HP

特長
1 冷媒R410Aを使用、高COPで13℃除湿に対応
2 軽量・省スペース設計
3 オプションで防雪フードの取り付けが可能
4 交互デフロスト運転制御が可能(KM-DX5型を除く)

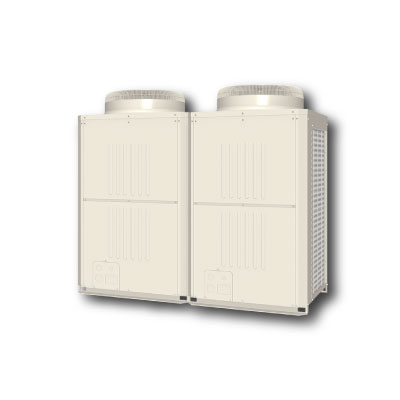

直膨式 空冷室外機 寒冷地仕様 KM-DXZ

8HP~30HP

特長
1 外気混合用HZMX型のみ対応
2 外気温度-25℃まで対応
3 フラッシュインジェクション回路を搭載し、-15℃の環境下でも定格と同等の能力をキープ
4 KM-DX型と比較して暖房立ち上がり能力が40%アップ
5 交互デフロスト制御を搭載
6 無駄なデフロスト運転を削減
最初に戻る

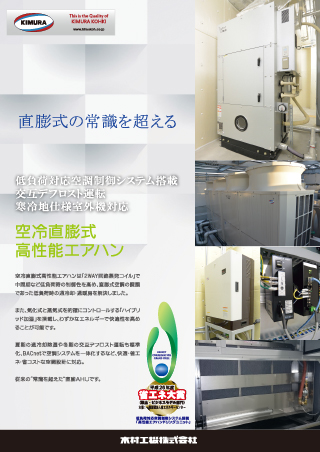

Download Flyer

フライヤー「空冷直膨式高性能エアハン」

 フライヤーをダウンロード
フライヤー
