example / 04

工場

ものづくりを支えるあなたの職場へ

夏の製造現場では、工作機械の発熱や建物の輻射熱などが複合し、場内温度が上昇します。近年の猛暑の影響も加わり、工場空調に対する意識には変化がみられるようになりました。工場空調は働く人の健康を守るだけではなく、集中力の向上、品質の維持、工作機械の長寿命化などにもつながります。また、職場環境を整備することで安定的な従業員確保にも効果が期待されています。私たちは空調技術で「ものづくり」の現場をサポートします。

職場での熱中症

職場での熱中症による死傷者*は増加傾向にあり、死亡者の割合は高まっています。（*は死亡または休業４日以上）

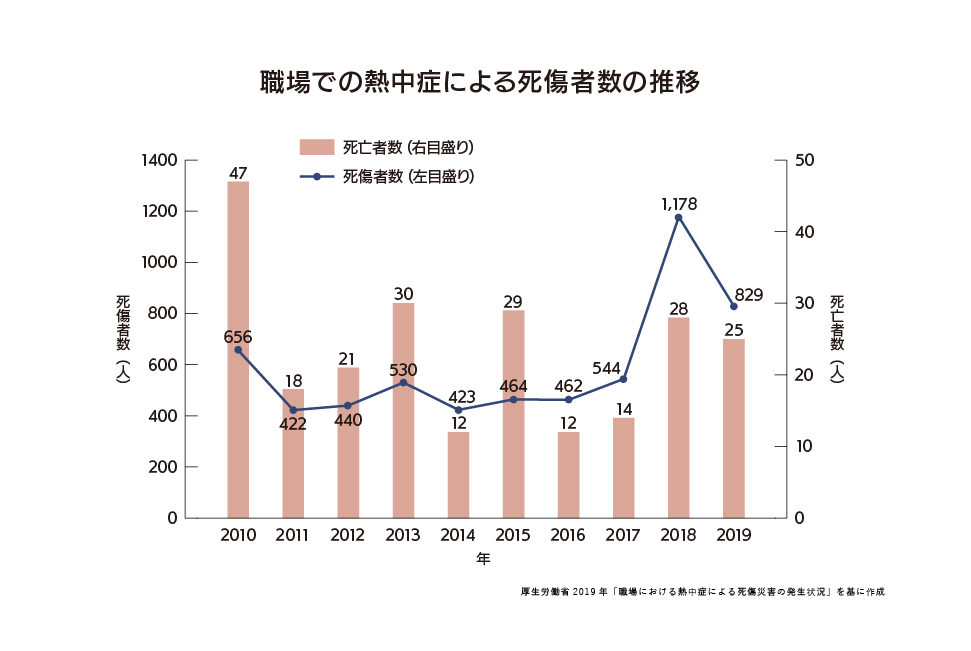

職場での熱中症による死亡者数の推移

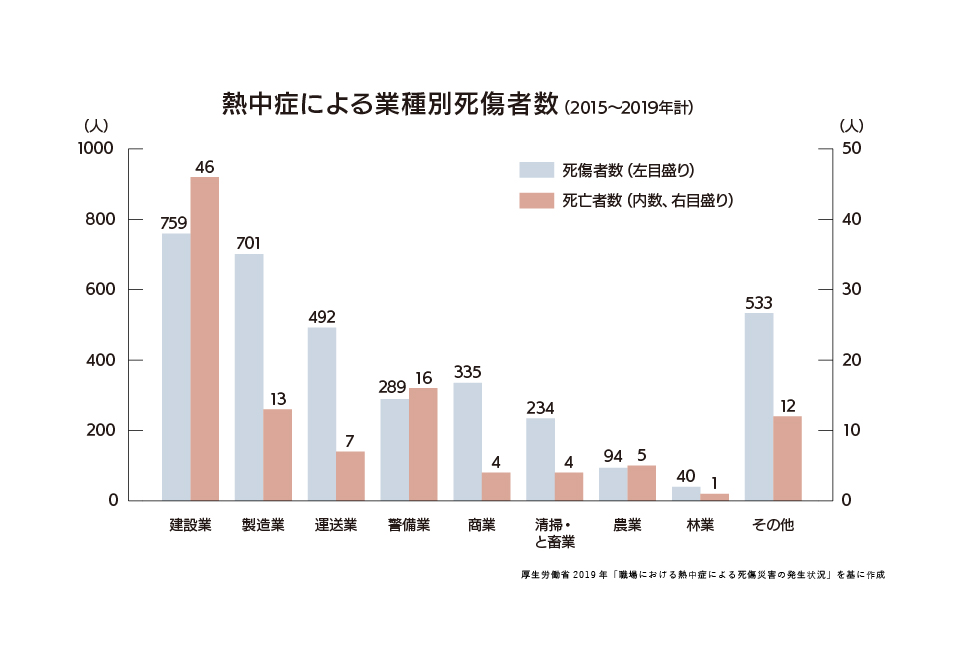

中でも建設業・製造業で深刻な労働災害が多く、全体の４割強を占めています。また、2019年には過去10年で初めて、製造業での発生が建設業より多くなりました。炎天下での作業だけでなく、屋内作業においても注意が必要です。

参照：厚生労働省2019年「職場における熱中症による死傷災害の発生状況」

https://www.mhlw.go.jp/stf/newpage_11520.html

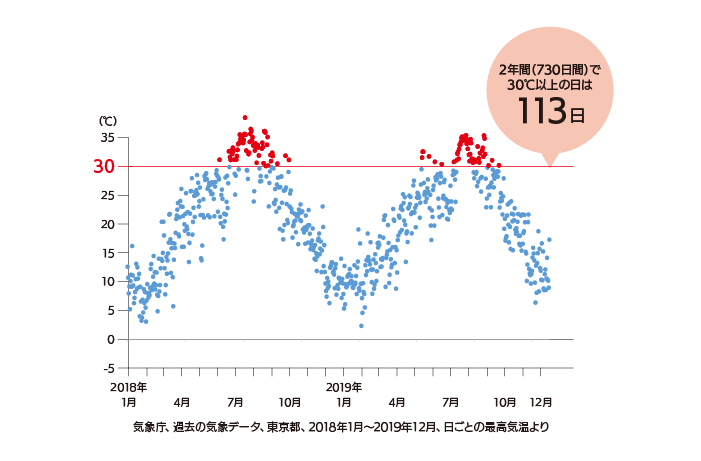

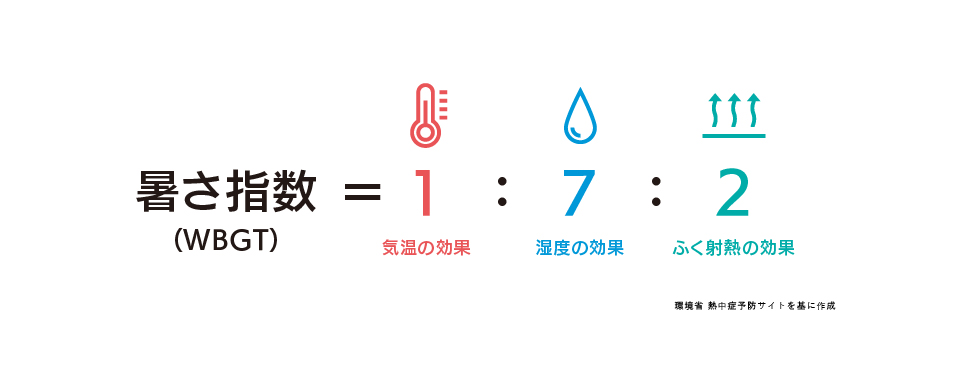

暑さ指数WBGTとは

熱中症を予防するために知っておきたいのが暑さ指数WBGTです。「気温」だけでなく「湿度」「日射・輻射などの周辺の熱環境」の3つの要素で判断します。

調べてみよう！あなたの町の「暑さ指数ランキング」

出典：環境省熱中症予防サイト

https://www.wbgt.env.go.jp/wbgt_lp.php

工場の空調方式

工場で使われる空調には、建屋内の空気でおこなうゾーン空調、外気を導入するオールフレッシュ空調があります。

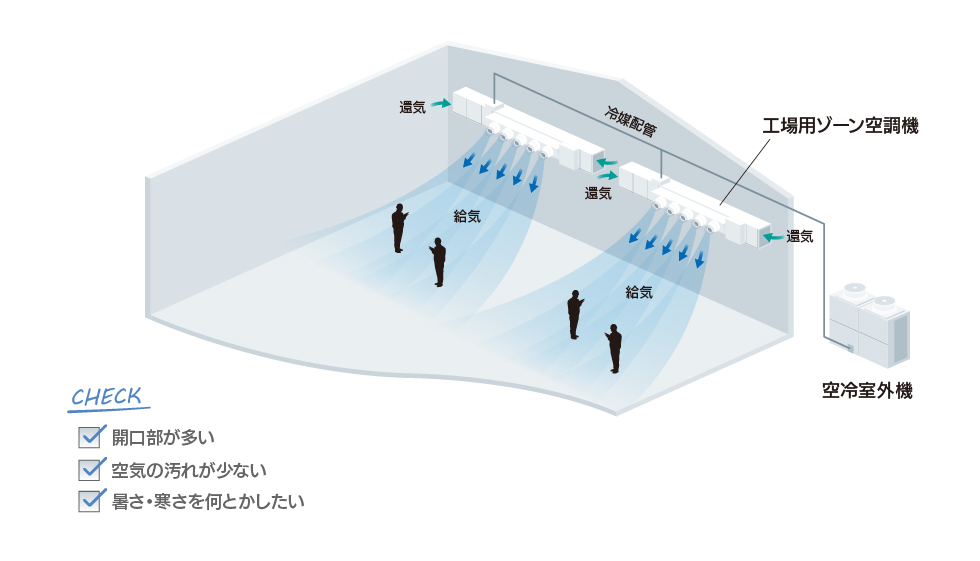

建屋内のゾーン空調

建屋内の空気の汚れが少なく、温度管理を主な目的とする場合には、室内の空気を循環させて必要な範囲を空調します。

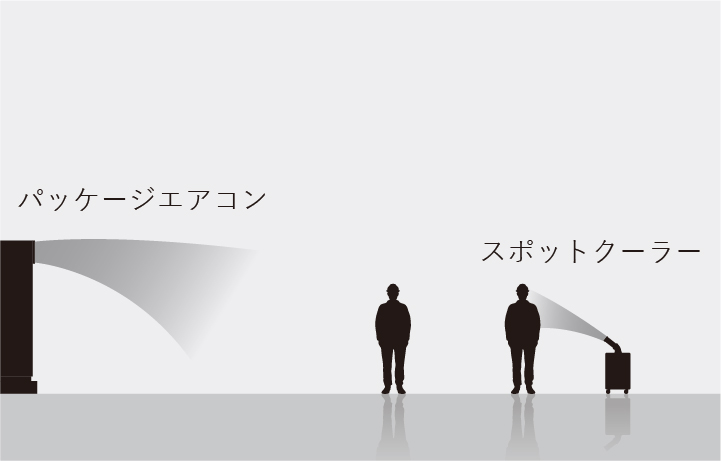

スポットクーラーやパッケージエアコンは導入しやすい空調方式です。作業範囲が限定されている場合に効果的です。

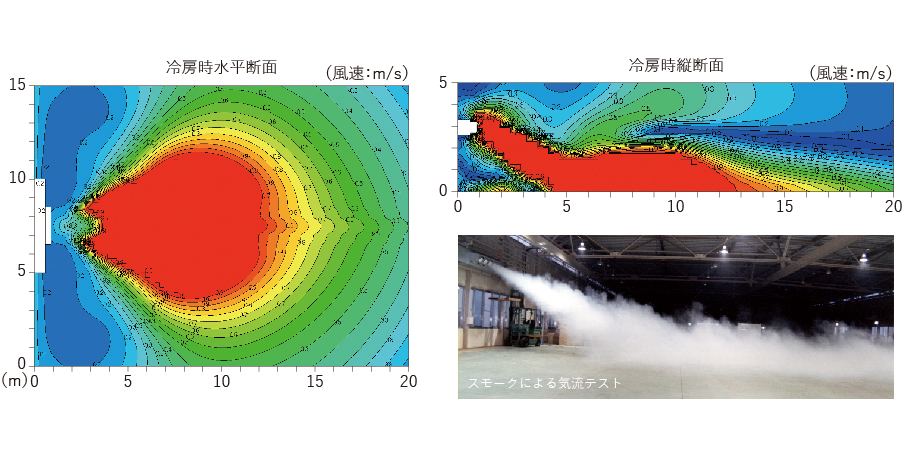

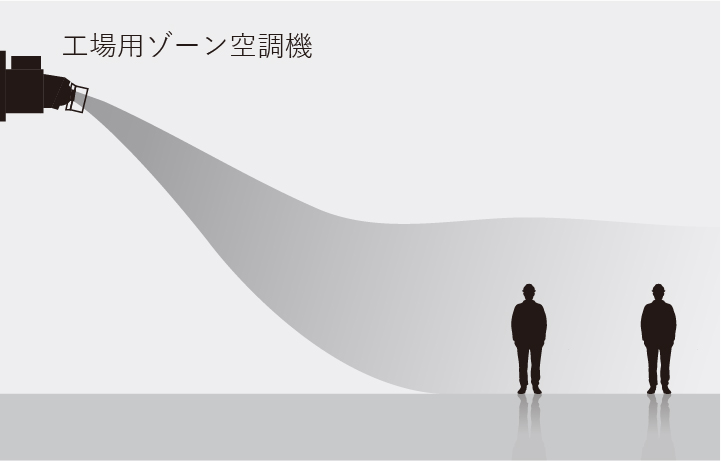

作業範囲が広い場合には、人がいるエリアを効率よく空調する必要があります。

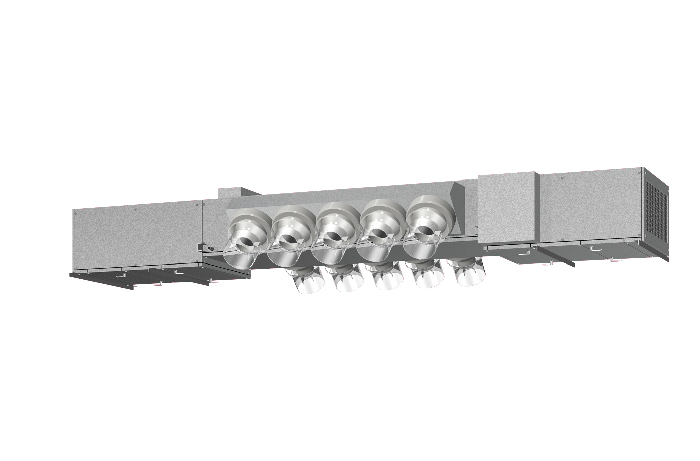

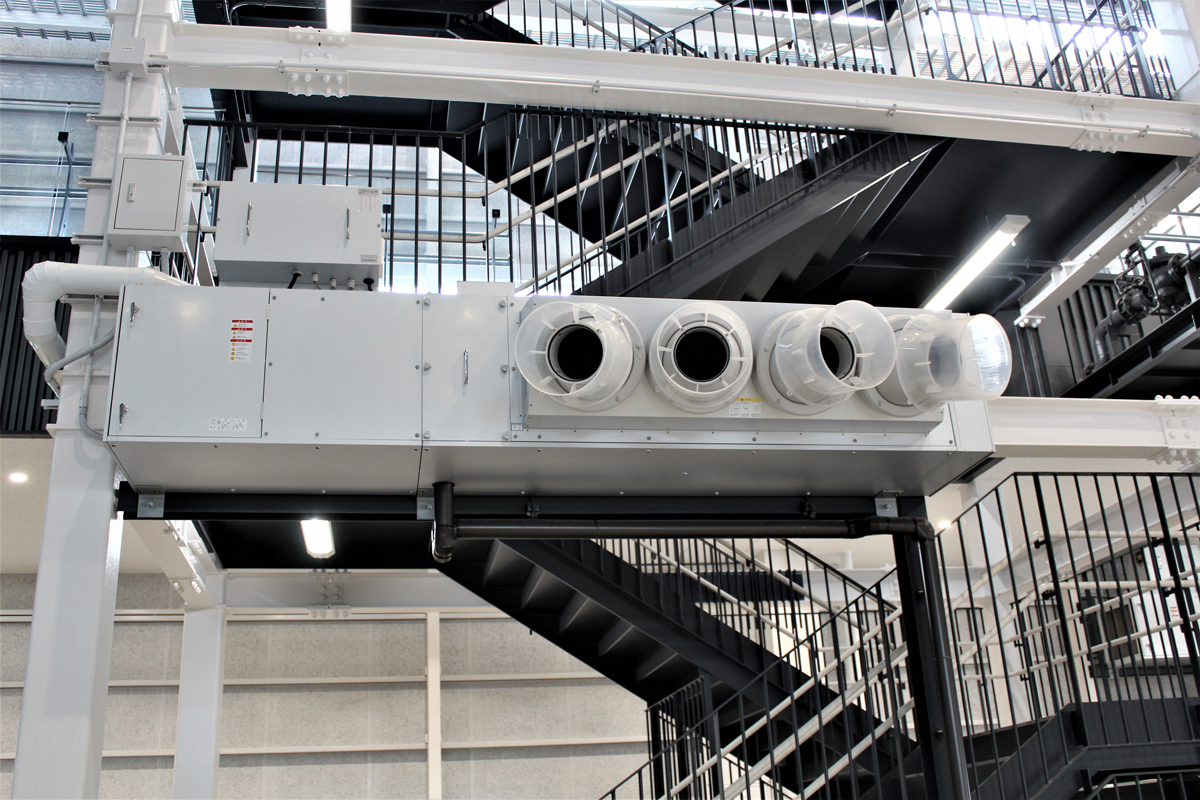

「工場用ゾーン空調機」は冷房時に除湿効果が得られるほか、暖房も可能で、夏暑く冬寒い工場にも向いています。吹出口は結露防止設計で、開口部の多い工場でも滴下を防ぎ、オプションでオイルミスト対策、インバータによる風量可変などが可能です。

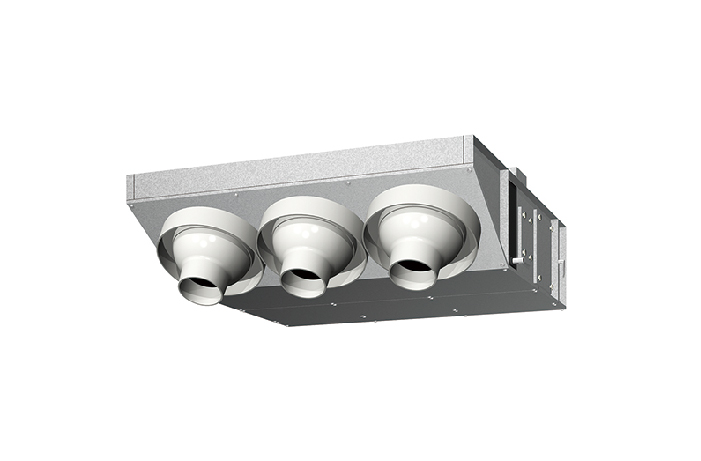

BLH型
CRV２型
CRH２型（両方向吹出し）

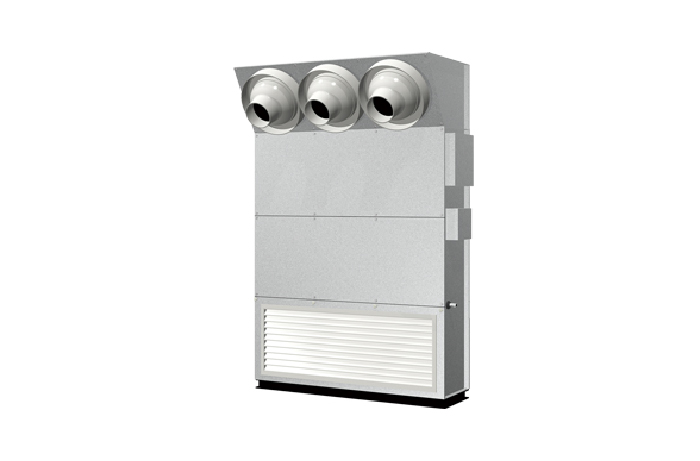

BLV型（床置型）

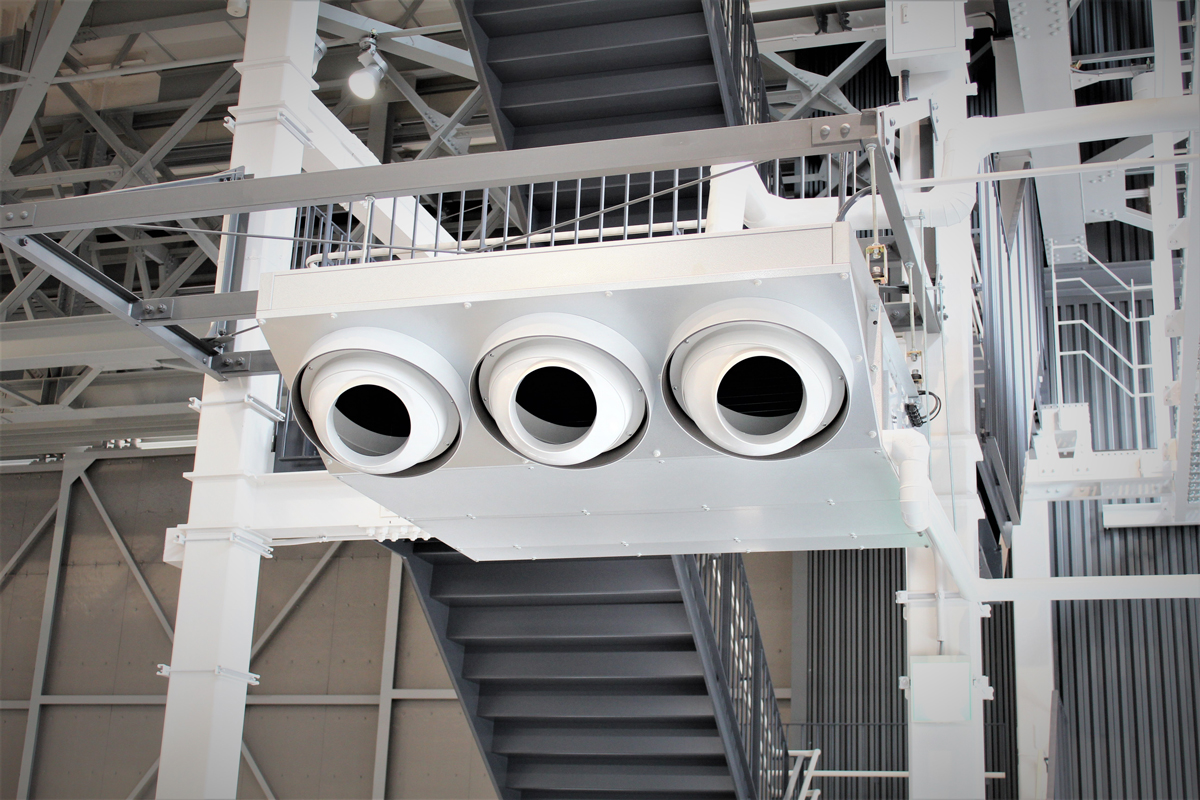

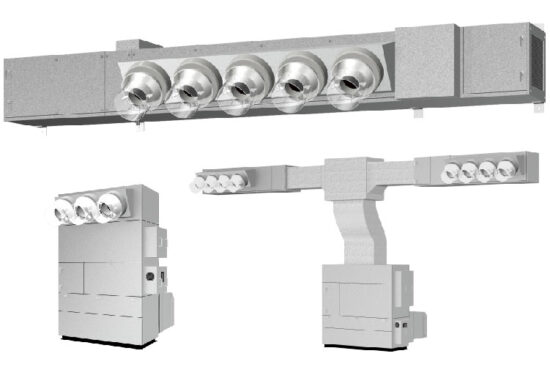

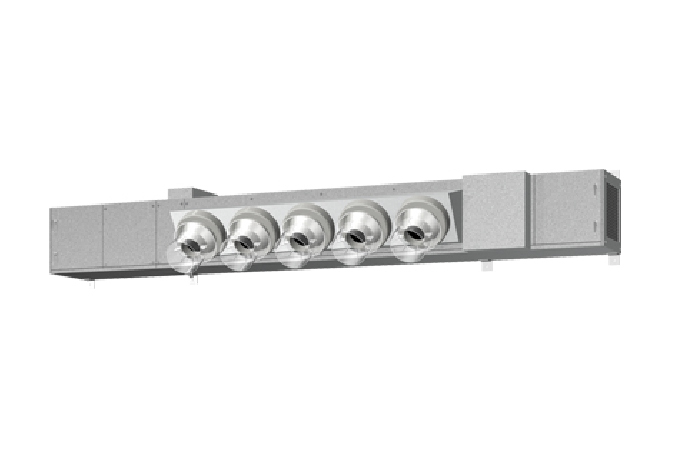

工場用ゾーン空調機

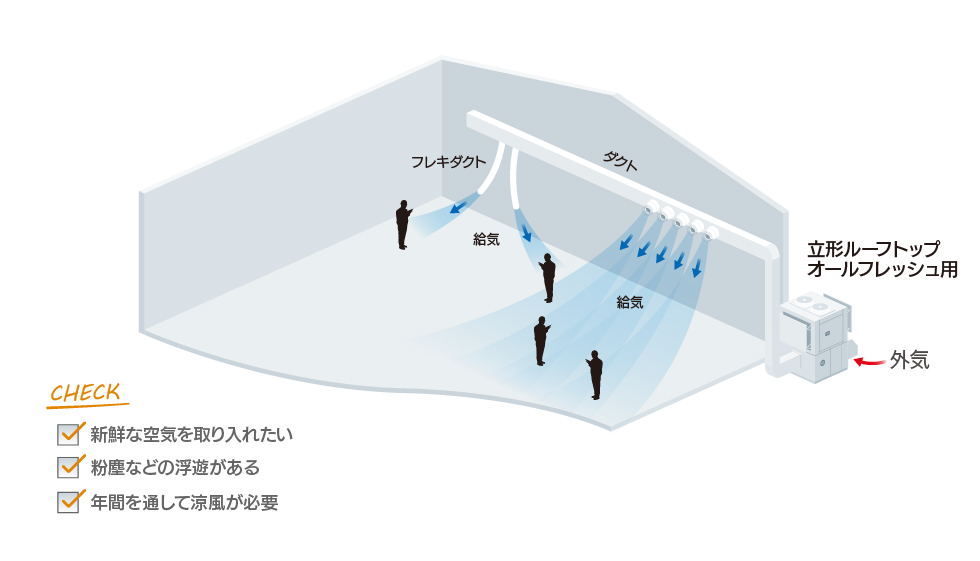

オールフレッシュ空調

粉塵などが多く、空気の入替えが必要な場合には、外気を導入するオールフレッシュ空調をおこないます。冷房による除湿効果のほか、外調機（外気処理機）は再熱や加湿などの湿度制御機能が搭載でき、必要に応じた温湿度設定が可能です。

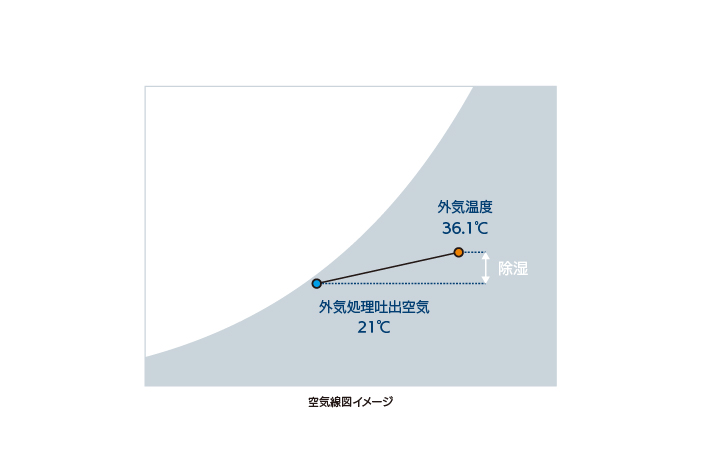

外調機の除湿能力

冷却除湿で場内の環境を整えます。ホットガス再熱器搭載機種は、捨てるエネルギーを利用して除湿後の再熱をおこない、梅雨時などの冷え過ぎを防止します。
外気冷房

年間を通して場内温度が高い場合には、冷涼な外気を冷房に活用し、ランニングコストを抑えます。

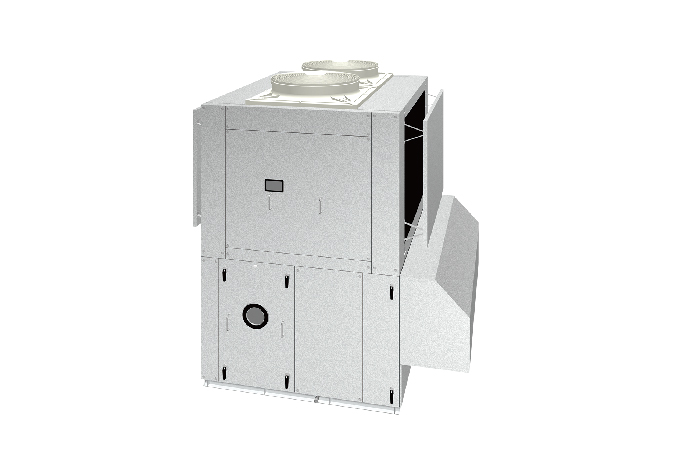

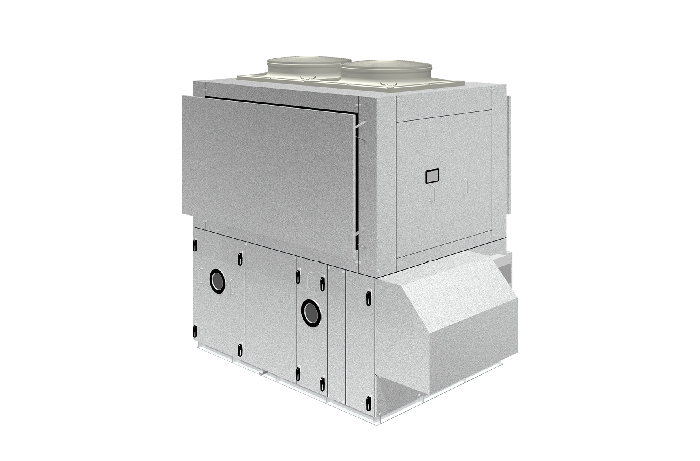

空冷HP式立形ルーフトップ外調機

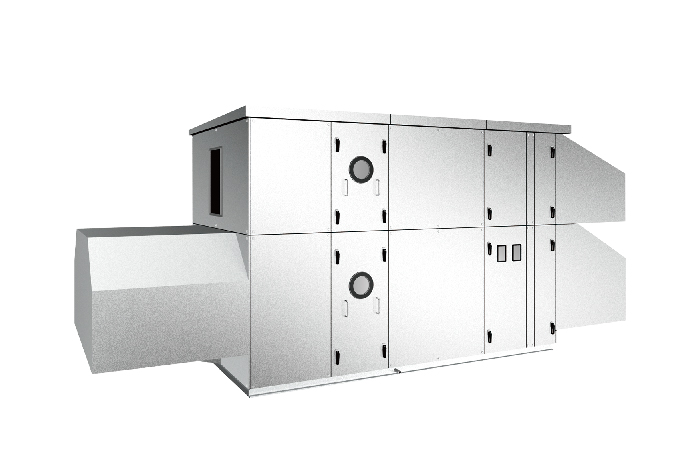

空冷HP式ツインサイクル形外調機
空冷HP式熱回収型オールフレッシュ外調機

自然エネルギーの有効活用

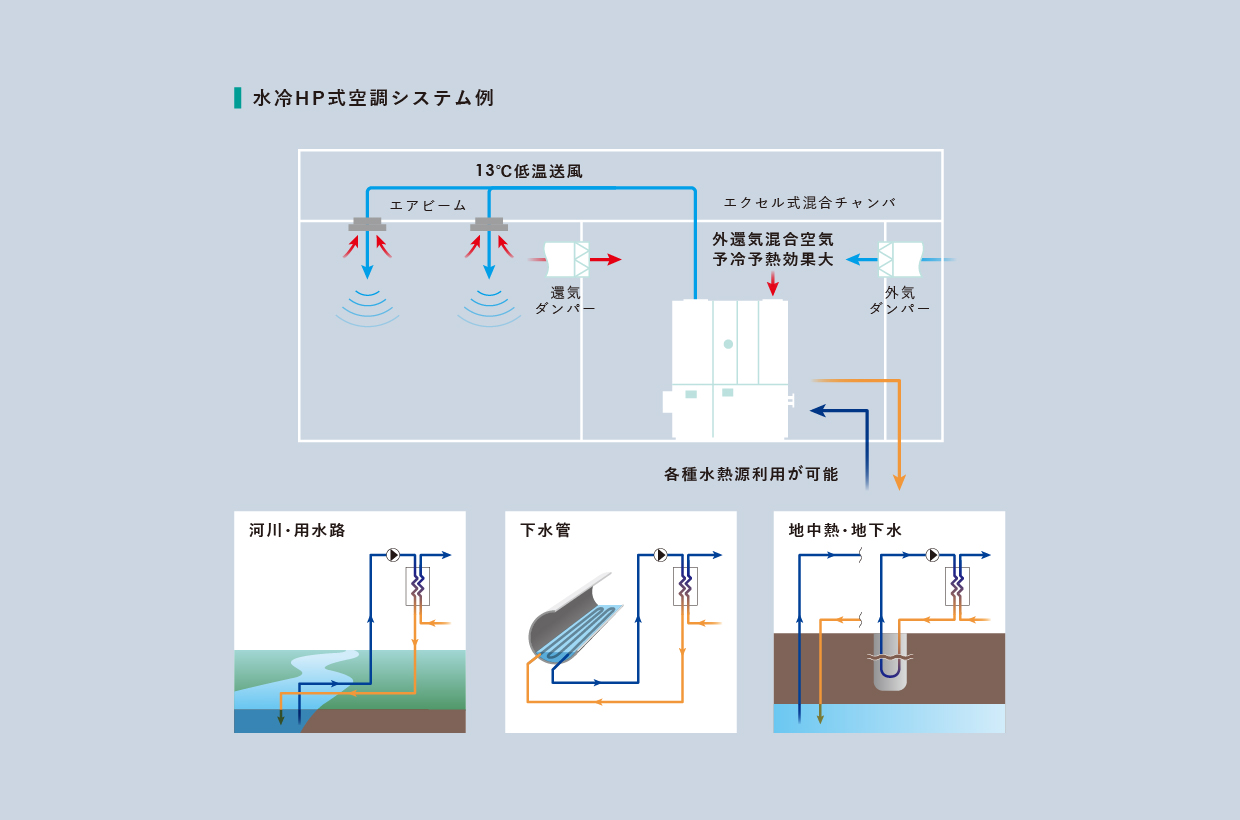

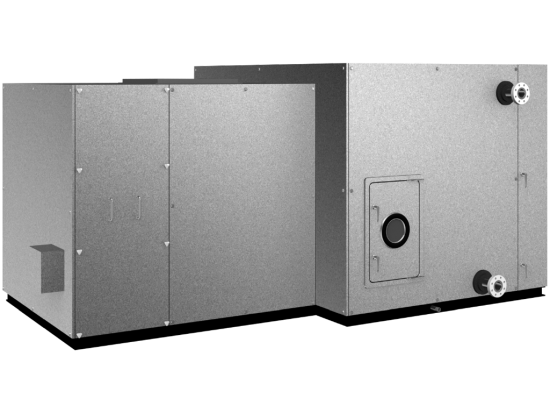

水冷HP式外調機

水冷HP式外調機は地下水や地中にある熱エネルギーを有効に活用し、CO2削減、省エネルギー、地球温暖化防止に貢献します。

自然エネルギーの活用／水冷HP式外調機

水冷HP式空調機＆外調機

結露を防止する吹出口

パンカールーバー

独自開発のパンカールーバーは、外面にも空気が流れる設計で、開口部が多く湿度が高い環境下でも結露を防ぎます。方向を変えられるため製造ラインの変更などにも対応できます。

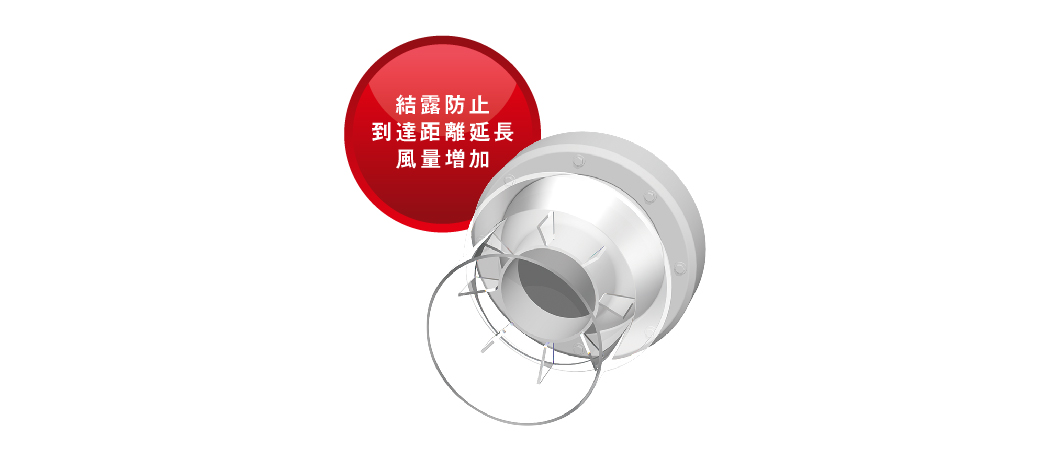

誘引パンカー

■　風量20％増加
■　結露防止
■　より遠方へ低温空気を送風

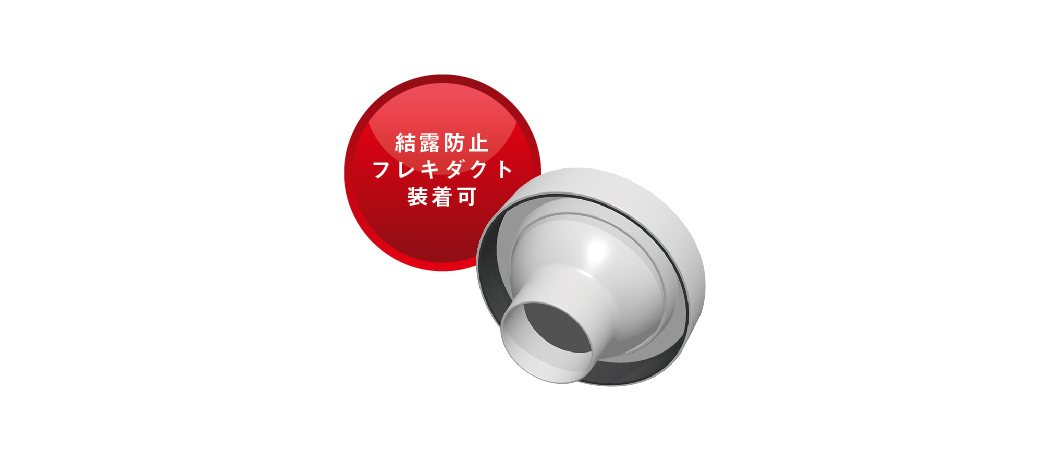

結露防止パンカー

■　フレキダクト取り付けが可能
■　結露防止

工場用ゾーン空調機に標準装備しているほか、外気導入をおこなう際にはダクトに設置できます。
