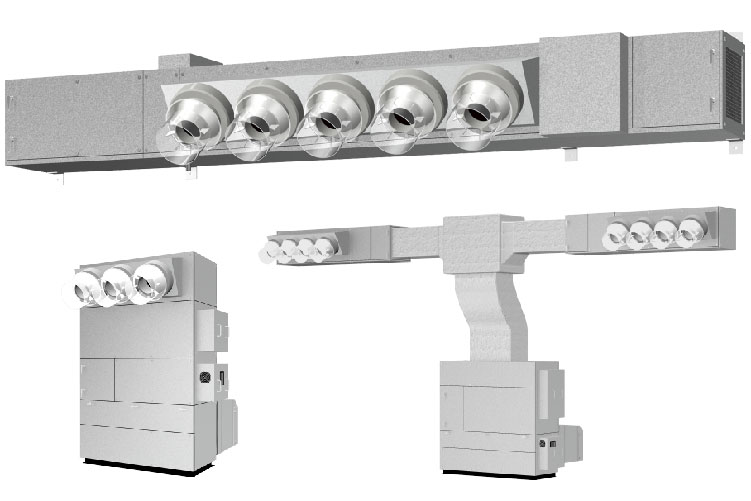

空冷直膨式/冷温水式
工場用ゾーン空調機

MENU

製造現場では、そこで作業する人達だけではなく、工作機械の熱を冷却する「空調された風」が必要です。
ゾーン空調機は涼風をより遠くへ届ける新技術「誘引パンカー」や開放型工場にも安心の「結露防止型パンカー」を採用。
スポット空調では補えない広い範囲をカバーします。

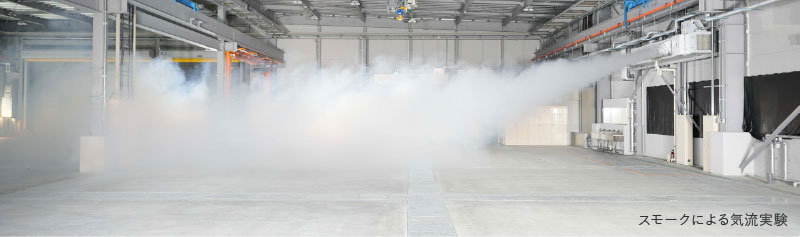

気流到達距離“15m以上” という最大特徴はそのままに、オイルミスト対策や寒冷地対策など、現場に合わせたご提案が可能です。

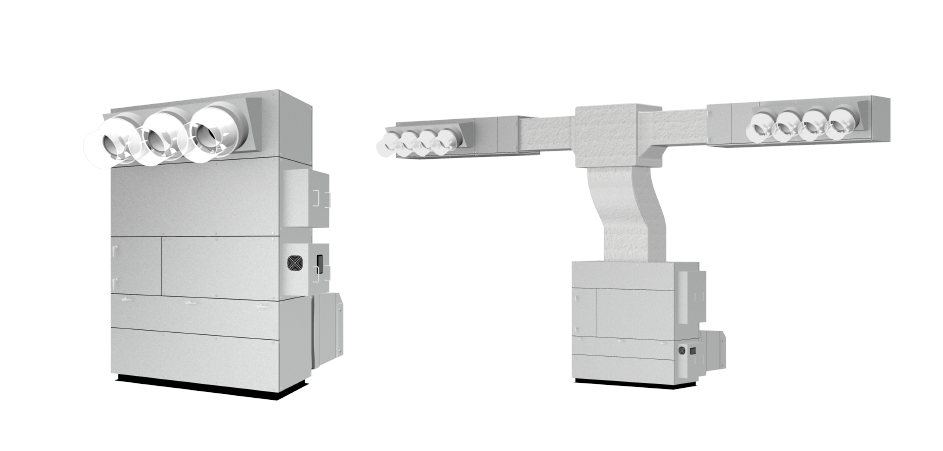

空冷HP式/空冷直膨式/冷温水式工場用ゾーン空調機
用途

工場空調のポイント

  • 01
    導入のメリット

    空調により労働環境が改善され、集中力の低下によるミスや不良品の減少、製品の精度向上につながります。また、製造ラインの熱負荷が軽減され、設備の長寿命化や省電力化にもつながります。

  • 02
    工場の空調方式

    スポット方式、部分空調方式、ゾーン空調方式、全体空調方式があります。工場全体に作業者がいたり作業位置が一定ではない場合にはゾーン空調方式が有効で、作業場や機械がある低層のみを広く空調します。

  • 03
    湿度を下げる

    湿度によって体感温度は変化します。ゾーン空調機は到達距離の長さだけではなく湿度を除去した快適な空気を供給することで、蒸し暑い夏の不快感を解消します。

  • 04
    最適な仕様に

    循環空調は設置環境による製品への影響が大きいため、オイルミスト、腐食性ガス、塩化物イオン、粉塵、樹脂、繊維などの浮遊が多い環境下では、適切な仕様が必要です。オプションでの対応、または「外調機」を併用した”排気”と”給気”による環境改善をおすすめします。

  • 05
    閉鎖型の工場

    空調のランニングコストを下げるため屋根や壁の断熱性を高めたり、日射熱を避けるため無窓にするなど開口部を極力減らす工場が増えています。これらの閉鎖型工場には温度と湿度を整えた新鮮な外気を導入し、室内のプラス圧を保つことで熱負荷の高い外気の侵入を防ぎます。(ダクト式)

  • 06
    開放型の工場

    高湿度下の冷房運転では、吹き出し口が結露することがあります。「結露防止パンカー」「誘引パンカー」は独自の設計によりこの露付きを防止します。パンカールーバー装着のダクトレスゾーン空調機は体育館や駅のホームなど、様々な場所で使われています。

  • スポット空調

    スポットクーラーやダクト吹き出しで作業員や機器に対して直接冷風を当てる簡易的な方法

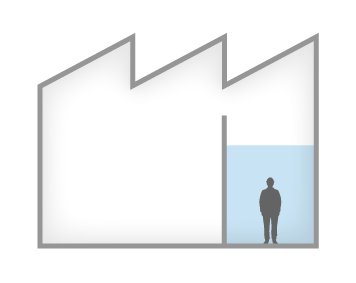

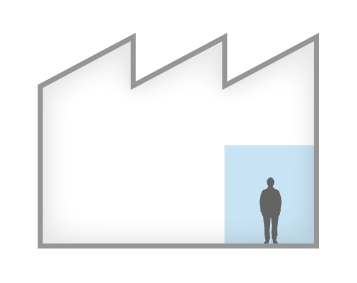

  • 部分空調

    空調エリアを間仕切りで限定し空調する方式

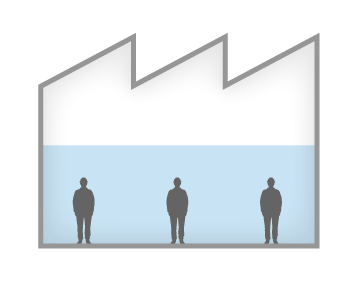

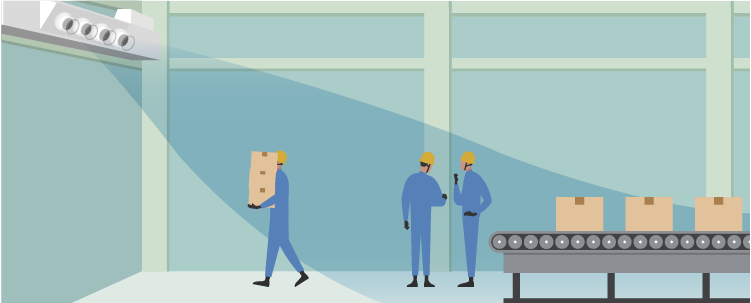

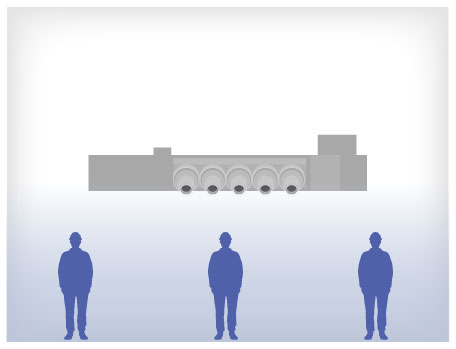

  • ゾーン空調

    作業空間を広範囲に空調する方式。大空間で対象エリアが限定される場合に有効

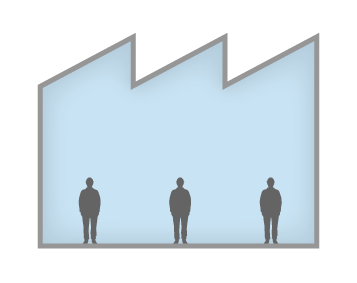

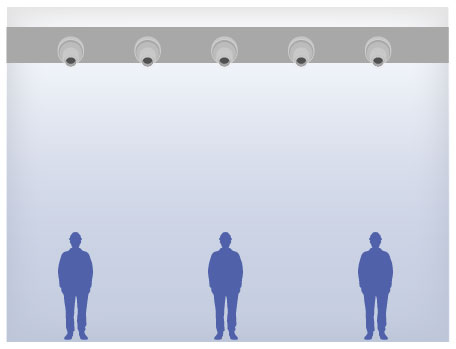

  • 全体空調

    全体に空調が必要な場合に有効。天井が高い場合、人がいないエリアに対しても空調の必要がありコストがかかる

製品の特長

低温送風

低温送風の効果は、少ない風量で大きな冷房効果を得ることにあります。
同じ能力の場合、空気温度差を大きくとることで風量を少なくすることができ、送風動力の削減につながります。また、風量を少なくすることで除湿能力を高めることができます。

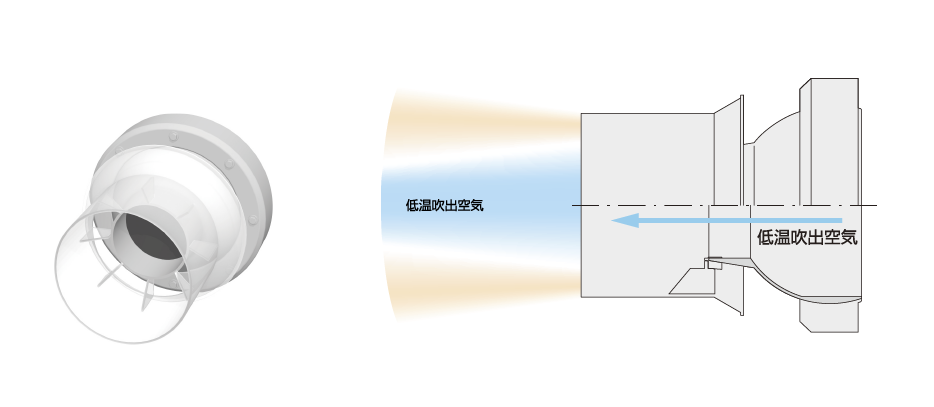

パンカールーバー

低温吹き出しや湿度の高い環境下で冷房運転をおこなう場合、吹き出し口が結露することがあります。
「結露防止パンカー」「誘引パンカー」は独自の設計によりこの露付きを防止し、開放型建物でも安心してお使いいただけます。

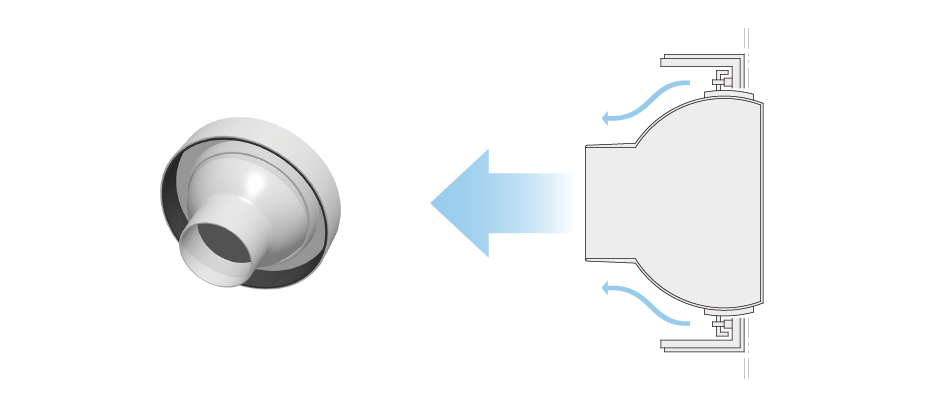

  • 結露防止パンカー

    ダクト内の風を僅かにパンカールーバーの周囲に吹き出し、結露を防止します。

  • 誘引パンカー

    結露防止と同時に誘引空気で風量を約20%増加。屋内空気と低温吹き出し空気の混合を抑えながら、できるだけ遠くまで冷気の到達を図ります。

省エネ効果

空気抵抗の少ない楕円管熱交換器で高効率空調をおこないます。

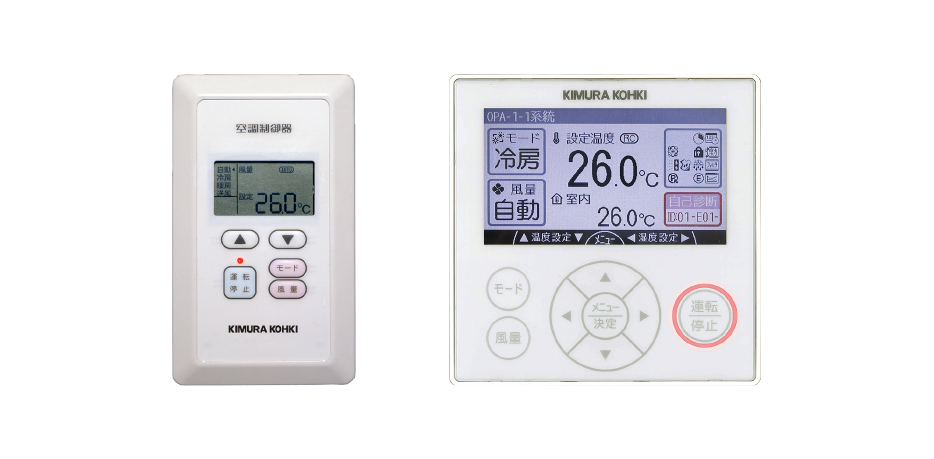

スイッチはエアコン並みの操作性で、データモニタリング、設定温度範囲制限、週間スケジュール設定、消し忘れ防止、オン・オフタイマーなどで省エネ効果を高めます。

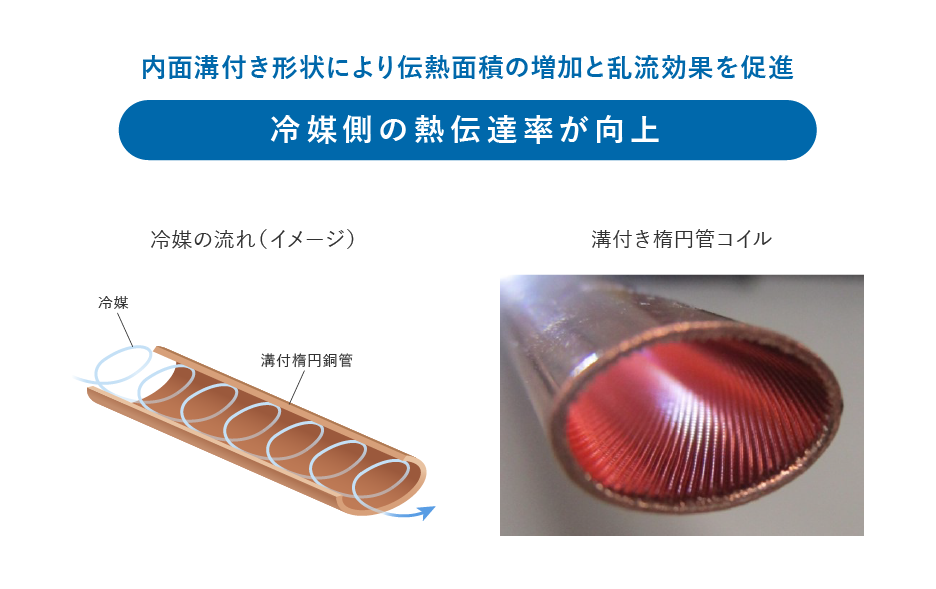

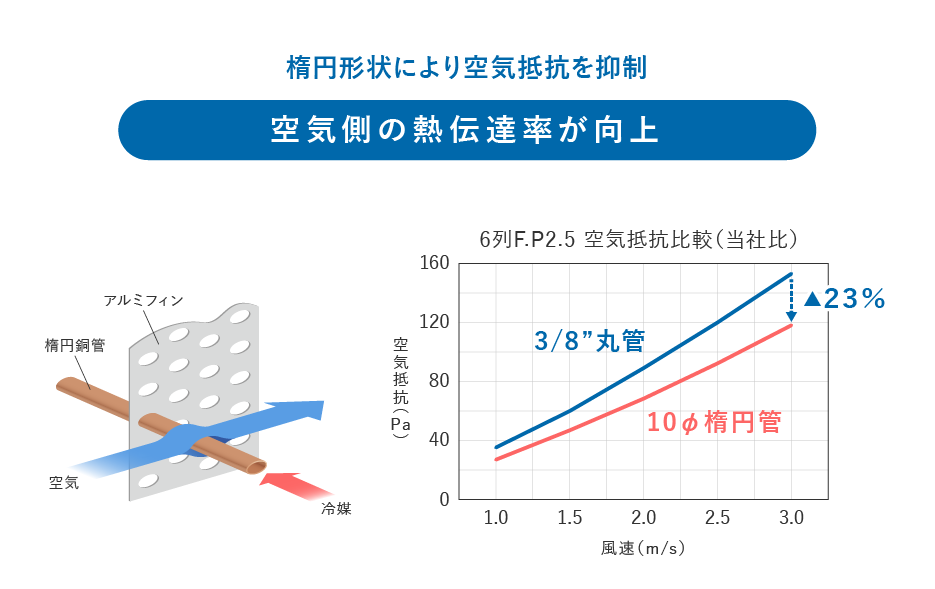

  • 楕円管熱交換器

    熱交換器は楕円銅管に高性能アルミニウムフィンを圧着した低圧損仕様で、ランニングコストの削減と機器の小型化が可能です。

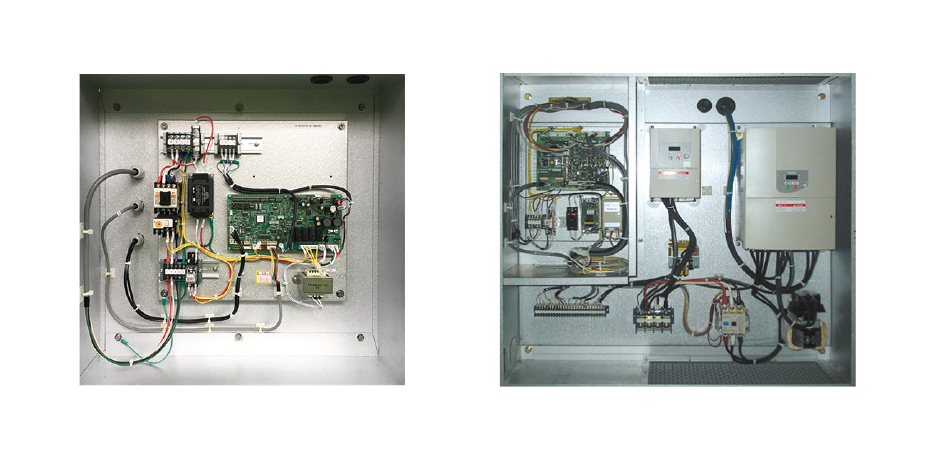

  • 自動制御

    空調自動制御盤を組込み、用途に合わせた設計で省エネ運転ができます。 (冷温水式のみオプション。空冷HP式、空冷直膨式は標準組込)

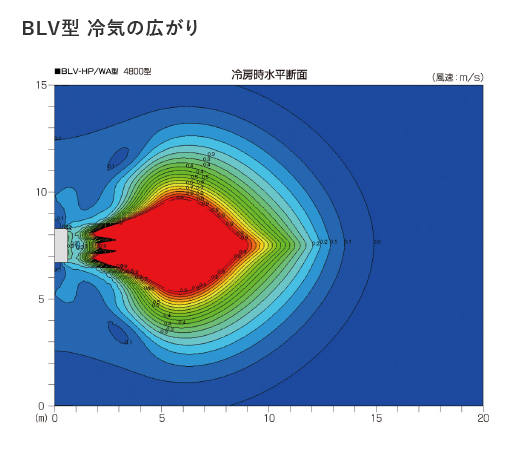

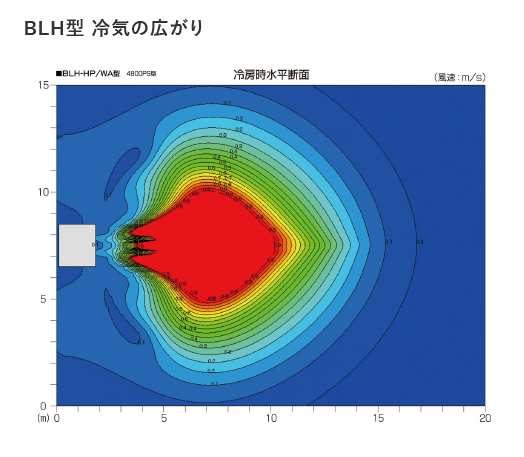

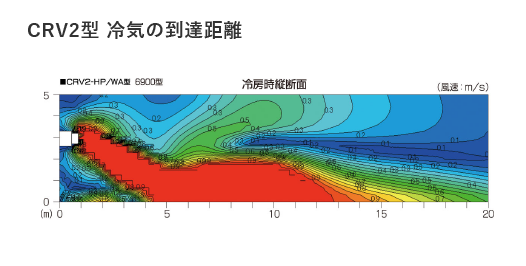

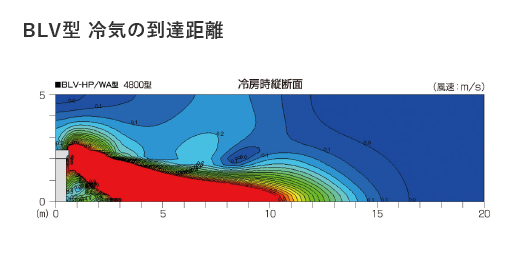

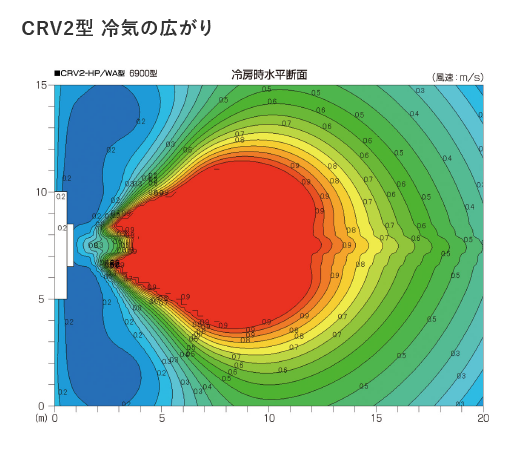

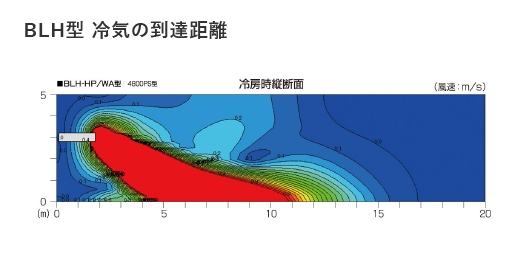

到達距離15m

結露を防止し到達距離の長いパンカールーバーを搭載し、過酷な温度条件でも安定的に運転します。

■建物内35℃の場合

●従来のパッケージエアコン 吹き出し温度25℃ 到達距離約6~8m

●ゾーン空調機 吹き出し温度17℃ 到達距離15m

大空間ダクトレス空調

到達距離は15m超、スポット空調ではもの足りない大空間をカバーでき、無柱空間にも最適です。

空調自動制御を標準搭載し、プログラム運転で省エネ性を高めます。また、オプションでインバーター制御による風量可変に対応します。

ダクトレス空調機は天井や壁・柱への設置が可能で、床面の有効活用と同時にに視覚的な解放感が得られます。

フロン排出抑制法の定期点検適用外です。(一部機種を除く)



現場に合わせた仕様

ダクトレス型は壁掛けと吊り下げ設置が可能で、吊り下げ位置により空調エリアを調整することができます。また、パンカールーバーで吹き出し方向や角度を変え、到達距離の調整ができます。一般的には循環空調をおこないますが、工場内の温度が高く外気を利用したほうが効果的な場合にはダクト接続も可能で、切り替えダンパーを設置して外気送風と循環送風を切り替えます。

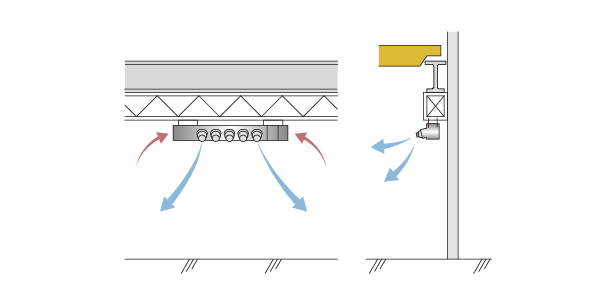

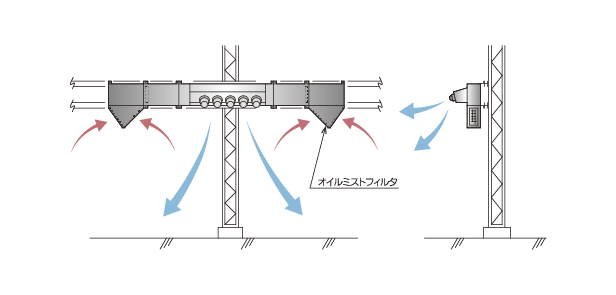

  • CRV2型 吊下げ設置例

    クレーンガーターのランウェイレールに吊下げ設置し、デッドスペースを有効に活用します。

  • CRV2型 柱設置例

    柱や壁に設置します。オイルミストフィルタの装着も可能です。

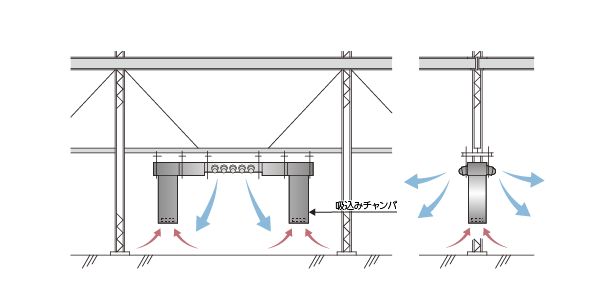

  • CRH2型 両側吹き出し例

    間仕切りから両側に吹き出し、下部吸込みのチャンバーを設置します。空気の流れができ、フィルタの保守点検も容易です。高温の現場にはフレキダクトによる局所吹き出しも可能です。

空冷直膨式 工場用ゾーン空調機

  • BLH-HP型

    天吊り/薄形コンパクトモデル
    風量:約3600~約6000m3/h
    冷房能力:25.7~52.7kW
    室外機:10~20HP

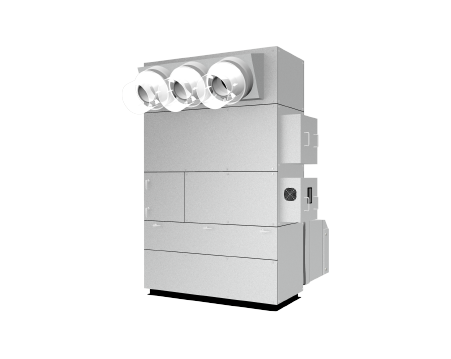

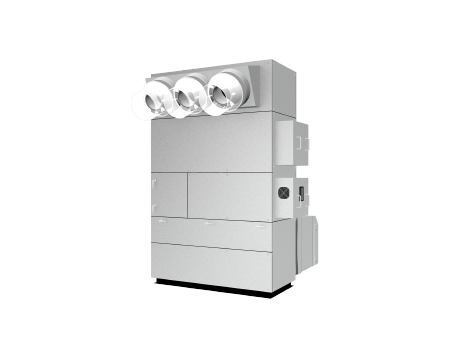

  • BLV-HP型

    床置き/薄形コンパクトモデル
    風量:約3600~約4800m3/h
    冷房能力:25.7~42.1kW
    室外機:10~16HP

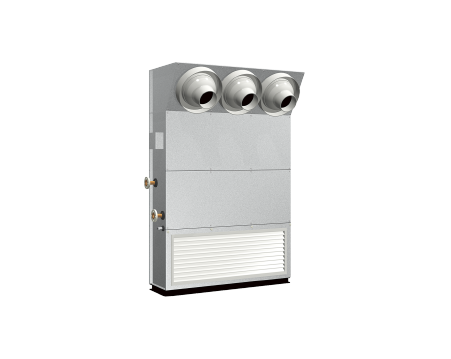

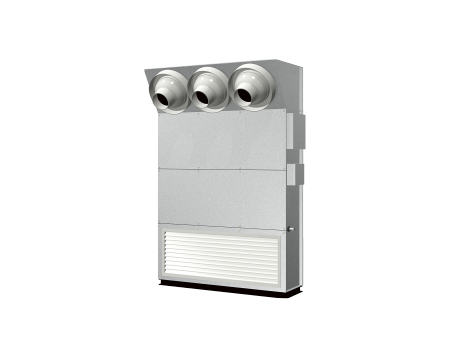

  • CRV2-HP型

    天吊り・壁掛け/スタンダードモデル
    風量:約3600~約10200m3/h
    冷房能力:28.5~81.7kW
    室外機:10~30HP

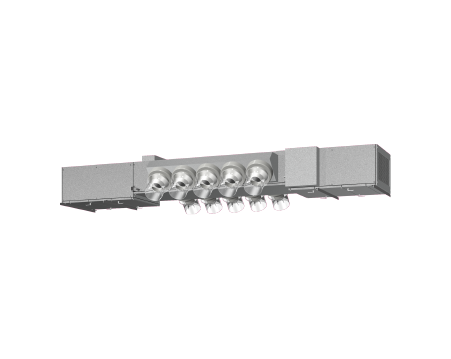

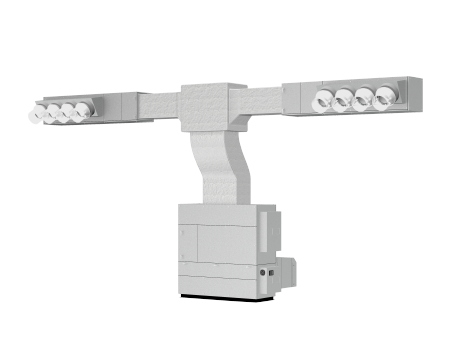

  • CRH-HP型

    天吊り/両面吹き出し大風量モデル
    風量:約9600~約19200m3/h
    冷房能力:93.6~163.3kW
    室外機:32~60HP

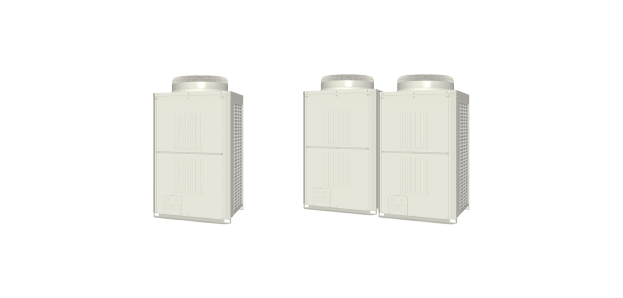

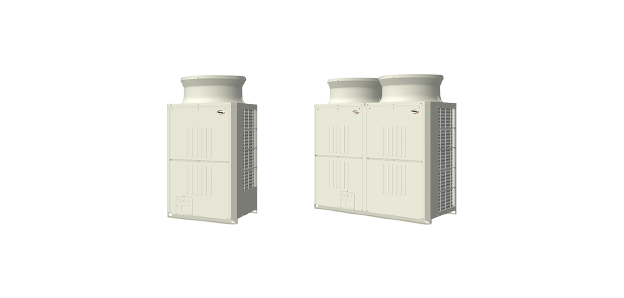

直膨式 空冷室外機

冷媒R410Aを使用した軽量コンパクトな直膨式空冷室外機です。

オプションで防雪フードを装着でき、積雪地域での能力低下を防ぎます。

  • 一般仕様 KM-SE型

    10・16・20・28HP

  • 寒冷地仕様 KM-DXZ型

    8・10・16・20・30HP

寒冷地用室外機 KMZ型

  • 暖房能力

    フラッシュインジェクション回路を搭載し、外気温-15℃でも定格と同等の能力をキープします。

  • スピード暖房

    暖房能力をアップし、立ち上がり時間を短縮します。

  • 除霜間隔を延長

    着霜状態の検出精度を高め、除霜運転に入る頻度を低減。除霜を最大約250分まで延長。

  • 交互デフロスト

    KMZ-16~30型は霜取りを交互におこない暖房停止を最小限にします。

冷温水式 工場用ゾーン空調機

  • BLH-WA型

    天吊り/薄形コンパクトモデル
    風量:2400~6000m3/h
    冷房能力:22.51~54.93kW

  • BLV-WA型

    床置き/薄形コンパクトモデル
    風量:3600~4800m3/h
    冷房能力:35.19~46.44kW

  • CRV2-WA型

    天吊り・壁掛け/スタンダードモデル
    風量:約3600~約10200m3/h
    冷房能力:28.86~84.73kW

  • CRH-WA型

    天吊り/両面吹き出し大風量モデル
    風量:約9600~約25800m3/h
    冷房能力:80.49~215.94kW

お客様の声

  • 香川県高松市 四国航空様

  • 埼玉県 大崎電気工業株式会社様

多様な現場で活躍

ゾーン空調機は工場だけではなく、 体育館や駅ターミナルなどでも活躍しています。

体育館は地域の人々にも開放され、スポーツ振興に寄与するだけではなく、集会や災害時の避難所指定など用途が多様化しています。体育館にはより幅広い年齢層に向けた熱中症対策、避難所対策としての空調が求められています。

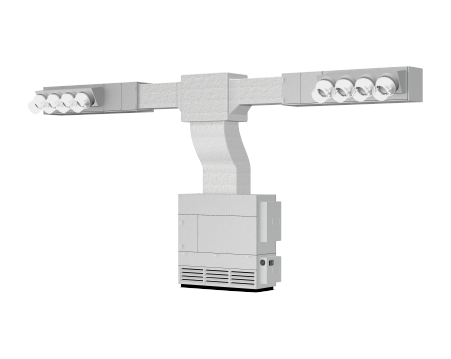

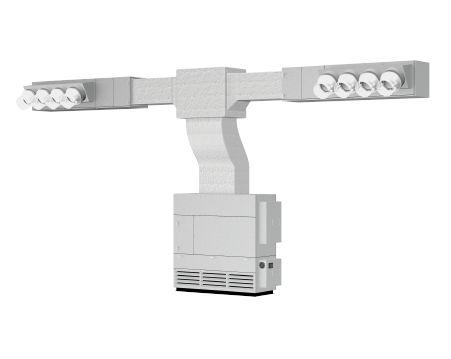

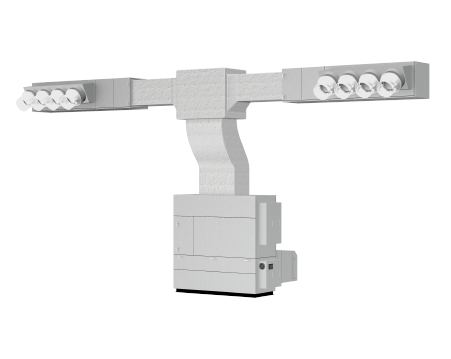

ダクト式 工場用空調例

熱源一体形外調機にダクト接続し、小規模な店舗から大規模工場、体育館、倉庫などに幅広くご使用いただけます。
ダクトに結露防止パンカーを取り付ければ開放型の建物でも安心してお使いいただけます。
空調自動制御を組み込み、外気冷房などの省エネ運転が可能、耐塩害・耐重塩害仕様、防雪フードなどのオプションにも対応できます。
フロン排出抑制法の定期点検適用外(AFG/AFRの一部機種を除く)

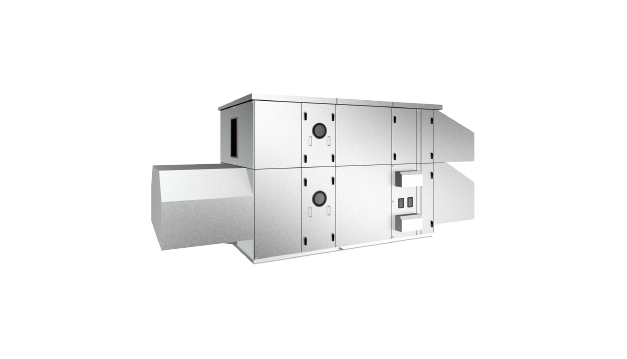

空冷HP式 外調機

  • オールフレッシュ外調機 AFG/AFR型

    風量:1200~4200m3/h (風量固定)
    冷房能力:14.0~45.0kW
    制御:給気温度
    低騒音コンパクトモデル

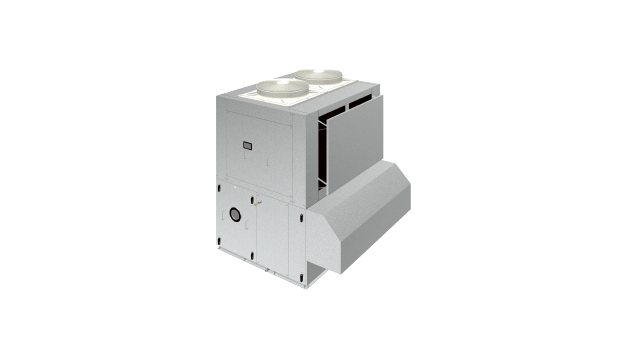

  • 立形ルーフトップ外調機 RFT型

    風量:4800~12000m3/h(風量可変)
    冷房能力:38.7~97.0kW
    制御:CO2、給気温度、除湿、再熱、データログ等
    低騒音モデル/着霜抑制板付き

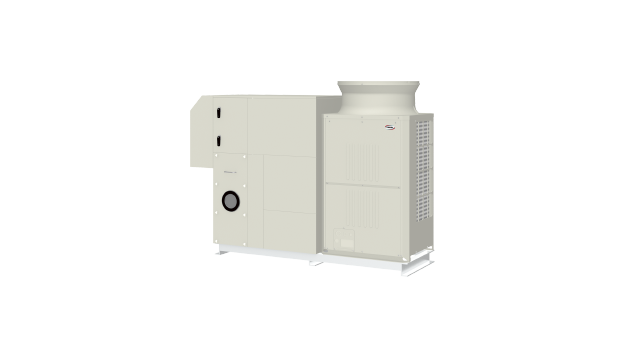

  • オールフレッシュ外調機 BAL型

    風量:4000~15000m3/h(風量可変)
    冷房能力:39.8~117.0kW
    制御:CO2、給気、除湿、再熱、データログ等
    高風速モデル
    ※カタログは「熱回収外調機」をご参照ください

MODEL NUMBER

型番別詳細

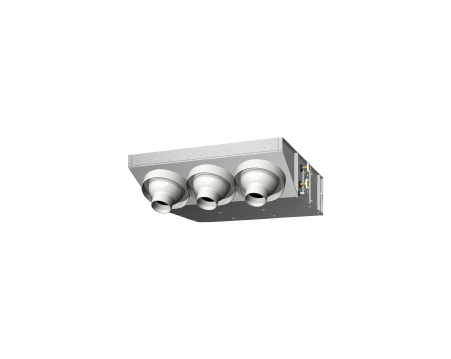

空冷直膨式工場用ゾーン空調機 BLH-HPSE

分離形空冷直膨式工場用ゾーン空調機 BLH-HP

10HP~20HP

特長
1 中規模~小規模工場に最適
2 天井設置の薄形コンパクト設計(下吹出し)
3 空調自動制御装置組込
4 パンカールーバーは当社独自の結露防止設計(フレキダクト接続可)
5 インバーターによる風量可変に対応(オプション)
PDFダウンロード

空冷直膨式工場用ゾーン空調機 BLV-HPSE

10HP~16HP

特長
1 中規模~小規模工場に最適
2 床面設置の薄形コンパクト設計(前吹出し)
3 空調自動制御装置組込
4 パンカールーバーは当社独自の結露防止設計(フレキダクト接続可)
5 インバーターによる風量可変に対応(オプション)
PDFダウンロード

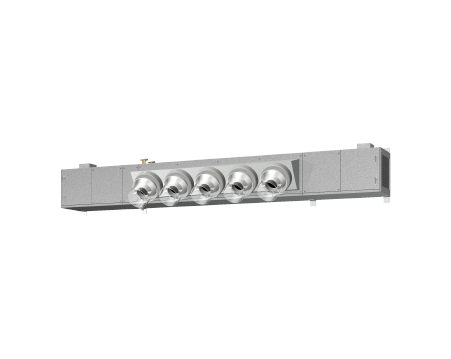

空冷直膨式工場用ゾーン空調機 CRV2-HPSE

分離形空冷直膨式工場用ゾーン空調機 CRV2-HP

10HP~28HP

特長
1 中規模~小規模工場に最適
2 壁面設置の薄形コンパクト設計(片側吹出し)
3 天吊り設置も対応可
4 空調自動制御装置組込
5 誘引パンカーで結露防止と冷気の到達距離を増大
6 インバーターによる風量可変に対応(オプション)
PDFダウンロード

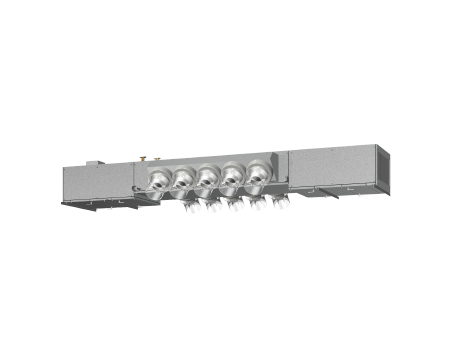

空冷直膨式工場用ゾーン空調機 CRH2-HPSE

分離形空冷直膨式工場用ゾーン空調機 CRH2-HP

32HP~56HP

特長
1 中規模~小規模工場に最適
2 天井設置の多風量、偏平コンパクト設計(両側吹出し)
3 下面や側面からのメンテナンスが可能
4 空調自動制御装置組込
5 誘引パンカーで結露防止と冷気の到達距離を増大
6 インバーターによる風量可変に対応(オプション)
PDFダウンロード

直膨式 空冷室外機 一般仕様 KM-SE型

10HP~28HP

特長
1 冷媒R410Aを使用
2 一般仕様
3 軽量・省スペース
4 防風・防雪フードの装着可(オプション)
PDFダウンロード

直膨式 空冷室外機 寒冷地仕様 KM-DXZ型

8HP~30HP

特長
1 外気温度-25℃まで運転可能
2 外気温度-15℃でも定格と同等能力の高暖房能力
3 スピード暖房
4 霜取ローテーション制御
5 無駄なデフロスト運転の削減
PDFダウンロード

冷温水式工場用ゾーン空調機 BLH-WA

冷温水式工場用ゾーン空調機 BLH-WA

冷房能力:22.51kw~54.93Kw

特長
1 大規模工場に最適
2 天井設置の薄形コンパクト設計(下吹出し)
3 パンカールーバーは当社独自の結露防止設計(フレキダクト接続可)
4 空調自動制御装置の組込可(オプション)
5 インバーターによる風量可変に対応可(オプション)
PDFダウンロード

冷温水式工場用ゾーン空調機 BLV-WA

冷房能力:35.19~46.44Kw

特長
1 大規模工場に最適
2 床面設置の薄形コンパクト設計(前吹出し)
3 パンカールーバーは当社独自の結露防止設計(フレキダクト接続可)
4 空調自動制御装置の組込可(オプション)
5 インバーターによる風量可変に対応可(オプション)
PDFダウンロード

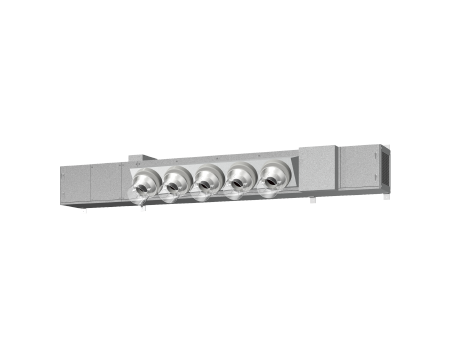

冷温水式工場用ゾーン空調機 CRV2-WA

冷温水式工場用ゾーン空調機 CRV2-WA

冷房能力:28.86~84.73Kw

特長
1 大規模工場に最適
2 壁面設置の薄形コンパクト設計(片側吹出し)
3 誘引パンカーで結露防止と冷気の到達距離を増大
4 空調自動制御装置の組込可(オプション)
5 インバーターによる風量可変に対応可(オプション)
PDFダウンロード

冷温水式工場用ゾーン空調機 CRH2-WA

冷温水式工場用ゾーン空調機 CRH2-WA

冷房能力:80.49~215.94Kw

特長
1 大規模工場に最適
2 天井設置の多風量、偏平形コンパクト設計(両側吹出し)
3 下面や側面からのメンテナンスが可能
4 誘引パンカーで結露防止と冷気の到達距離を増大
5 空調自動制御装置の組込可(オプション)
6 インバーターによる風量可変に対応可(オプション)
PDFダウンロード
